工业防爆型压力变送器结构设计

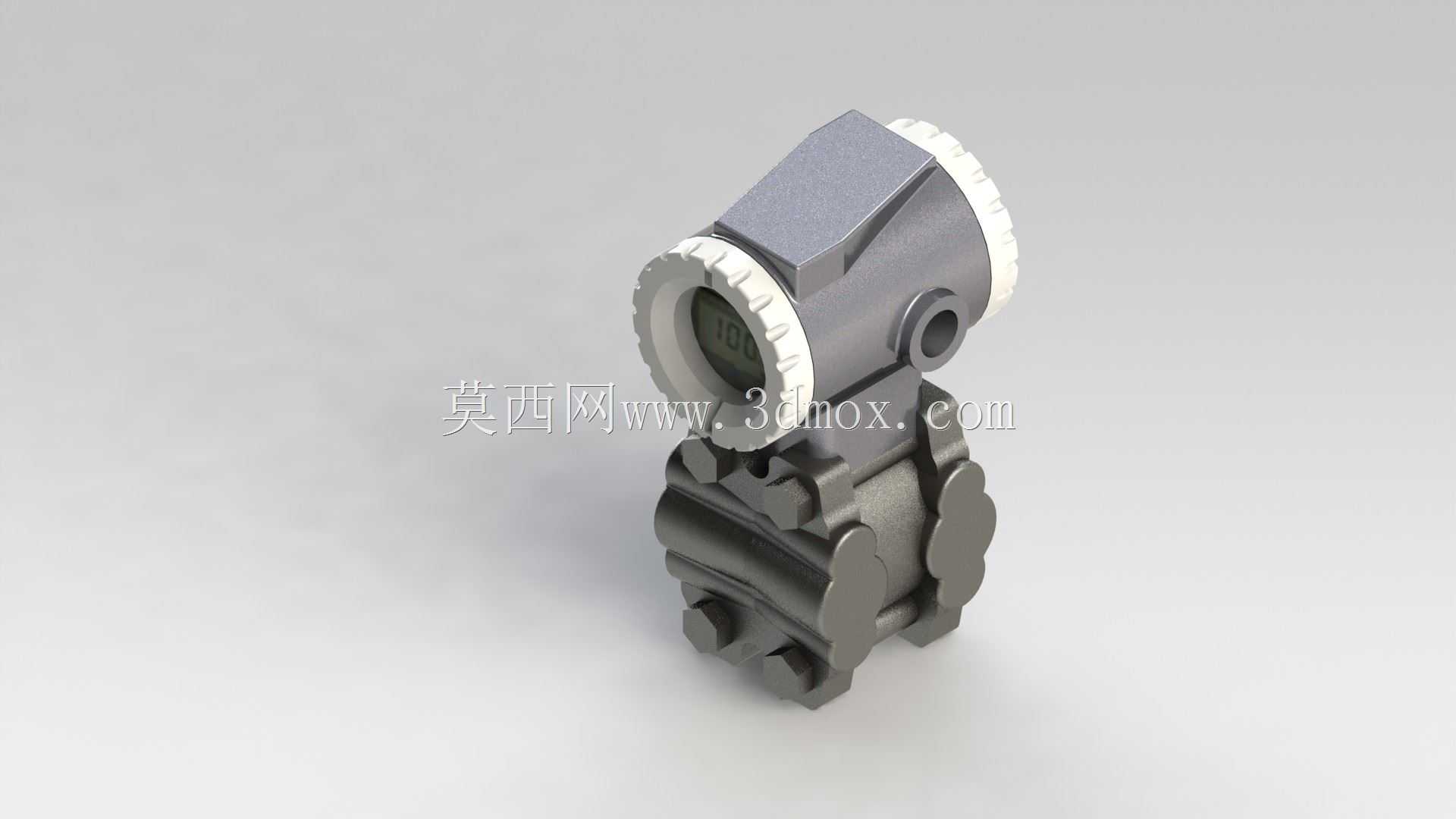

　　在石化、电力、冶金这类连续生产的流程工业场景里，压力参数的稳定采集直接关系到整条管线的运行安全，这类带数显表头的压力变送设备，是现场压力闭环控制里的核心感知节点，区别于普通民用压力检测元件，工业级变送设备需要兼顾现场恶劣工况的防护需求、测量精度的长期稳定性，以及后期运维的拆装便利性。从结构设计逻辑来看，这款变送设备采用上下分体式的结构布局，上部为信号处理与显示单元，下部为压力检测与过程连接单元，两部分通过高强度螺栓组完成刚性连接，中间的密封面采用耐油橡胶圈做静密封，能够满足户外露天安装、轻度腐蚀环境下的IP65防护等级要求。上部的显示表头做了360度可旋转设计，现场安装完成后，运维人员可以根据管线走向、巡检通道的位置，

　　随意调整数显窗口的朝向，不需要拆卸设备重新调整安装角度，这一细节设计在高空管线、狭窄设备夹层的安装场景里实用性极强，能大幅降低后期读数、参数调校的操作难度。表头外壳采用铸铝合金一体压铸成型，外部做了喷塑防腐处理，既能够满足防爆区域的壳体强度要求，又能控制整体设备重量，避免单台设备过重给管线连接端带来额外的载荷应力；表头两侧的操作旋钮做了防滑齿形结构，配合密封压盖，不需要打开表盖就可以完成零点校准、量程调整的操作，避免开盖操作带来的防爆密封失效风险。下部的检测单元采用膜片式压力感应结构，过程连接端的法兰接口做了标准化的尺寸设计，能够直接适配工业现场常用的DN25、DN50压力引压管法兰，不需要额外制作转换接头；测量腔体内的导流结构做了圆弧过渡处理，能够减少介质紊流对膜片的冲击，避免长期流体冲刷导致的测量零点漂移，同时这种无死角的流道设计，在测量带有少量杂质的流体介质时，不容易出现腔体积污堵塞的问题，能延长设备的校准周期。从安装边界尺寸来看，这款设备的整体高度控制在220mm以内，表头最大直径为110mm，下部连接端的横向最大尺寸为95mm，在做管线三维排布设计时，只需要在引压管法兰上方预留出150mm的横向操作空间、300mm的竖向拆装空间，就可以满足设备的安装、后期拆卸更换的操作需求，不会和周边的管线、阀门、支架产生结构干涉。设备的电气接口设置在表头的侧下方，采用标准的M20*1.5防爆电缆格兰头接口，

　　布线时可以直接沿管线支架走镀锌穿线管，不需要额外定制特殊规格的连接配件。在实际工况应用中，这类变送设备可以直接将采集到的压力值转换为标准4-20mA电流信号，远传至中控室的PLC控制系统，配合现场的调节阀组，就可以完成管线压力的自动闭环调节，当管线压力超出设定阈值时，设备本身的数显窗口也会同步显示报警标识，方便现场巡检人员第一时间发现异常工况。在做这类设备的三维建模时，需要重点关注上下连接法兰的螺栓孔位置度、表头旋转部位的配合间隙、过程连接端的法兰密封面尺寸，这些尺寸如果出现偏差，会直接导致现场安装时无法对位、密封失效泄漏的问题；同时建模时需要还原壳体外部的散热筋结构，这些结构不仅能提升壳体的结构强度，还能在高温介质测量场景下，

　　加快表头部分的热量散发，避免电子元件长期处于高温环境下缩短使用寿命。不同于实验室用的精密压力检测设备，工业现场用的变送设备不需要追求极致的测量精度，更看重长期运行的稳定性、工况适应性以及运维便利性，这款设备的结构设计刚好平衡了这几方面的需求，没有多余的冗余结构，所有的结构细节都是围绕现场实际使用需求设计，比如表头的视窗采用高强度钢化玻璃，能够抵御现场轻度的硬物碰撞，避免巡检过程中意外磕碰导致视窗破裂；下部的检测单元外壳采用不锈钢材质，能够耐受大多数工业介质的腐蚀，不需要额外做防腐衬层处理，降低了后期的维护成本。在做设备选型配套时，只需要根据现场的测量量程、介质温度、接口标准匹配对应的检测膜片和密封材质，就可以直接适配不同的工艺管线安装需求，不需要对设备主体结构做修改，这种模块化的设计思路，也能大幅减少生产厂家的零部件备货种类，降低生产制造成本。
