插入式温度检测热电棒结构设计

　　在工业温控系统的搭建过程中，接触式测温元件的选型与结构适配，直接决定了整套温控回路的检测精度与运行稳定性，这款插入式热电棒的结构设计，正是围绕中小容积密闭腔体、流体管路的原位测温需求展开，适配多数常压工况下的温度采集场景。从实际应用场景来看，这类热电棒常被集成在小型实验反应装置、恒温液路系统、小型工业加热模组的测温点位上，区别于大长度铠装热电偶的长距离插入需求，这款产品的结构更紧凑，适配安装空间局促、测温点距离外壁较近的安装场景，不需要额外加装过长的保护套管，就能直接完成测温端与被测介质的接触。从功能特性上看，这款热电棒的核心作用是将被测点位的温度信号转化为可被温控模块识别的电信号，为系统的温度闭环控制提供实时数据支撑，

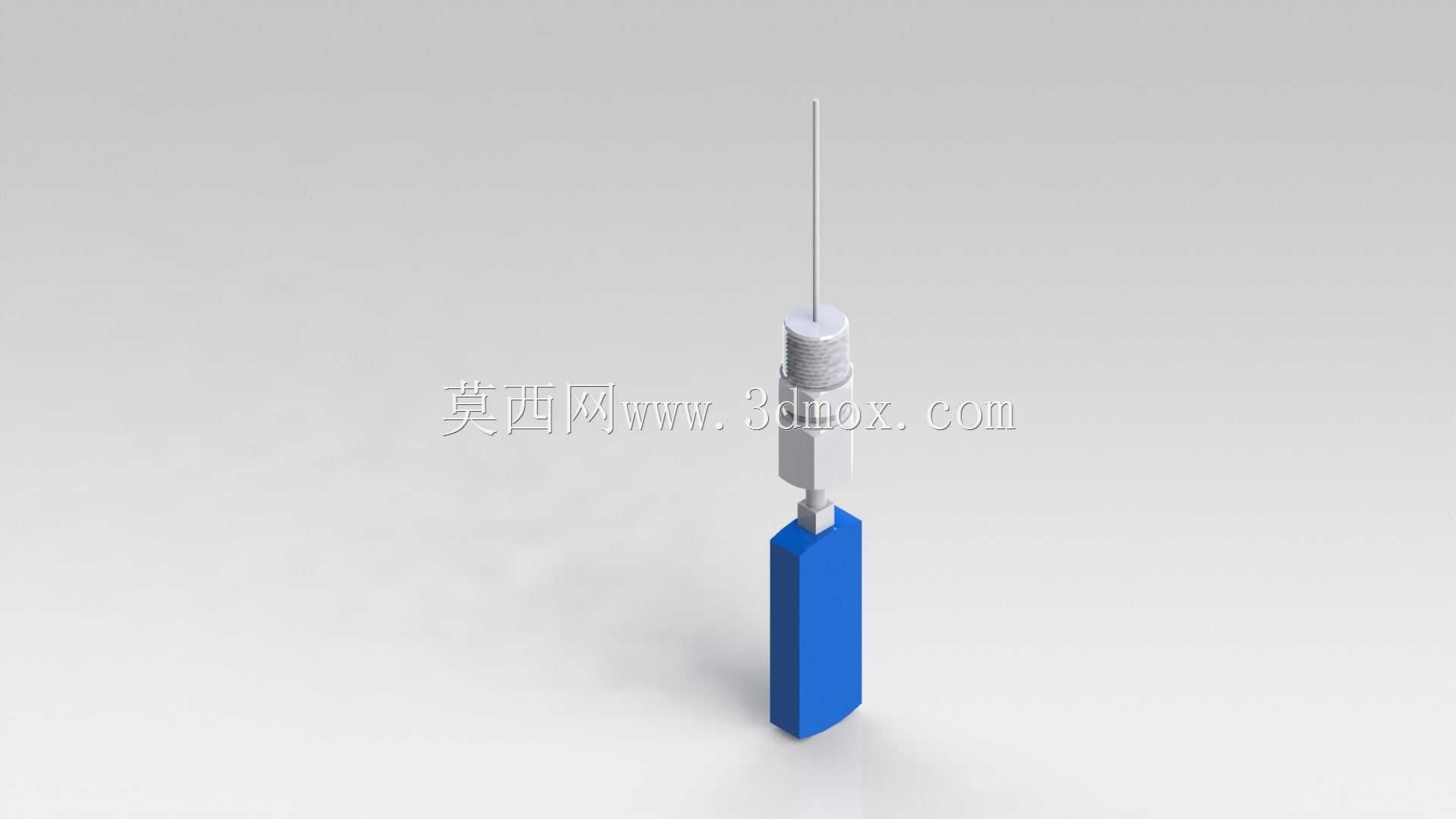

　　感温端采用细直径金属探针结构，能够快速响应介质的温度变化，减少测温滞后带来的控制偏差；探针根部的螺纹连接段，是整个结构的安装定位核心，采用标准细牙螺纹设计，既可以直接拧入预制了对应内螺纹的设备安装孔，也可以配合锁紧螺母完成薄壁结构上的固定安装，螺纹段的密封面可以适配平垫或者密封胶圈，满足常压下的液路、气路密封需求，避免被测介质从安装缝隙泄漏。手柄段的结构设计兼顾了安装操作与接线防护，六方外形的蓝色绝缘手柄，既可以在安装时用扳手辅助拧紧，也能为内部的接线端子提供绝缘防护，避免接线端与设备金属外壳短接造成信号干扰，手柄尾部的出线结构做了收束处理，可以对引出的信号导线形成防护，减少导线弯折造成的线芯断裂风险。在设计思路上，

　　这款热电棒的结构做了明确的功能分区，最前端的细探针为感温工作段，长度根据常规测温插入深度设定，保证感温端点能够伸入被测介质的有效温区，避免安装深度不足导致的测温值偏低；中间的螺纹段为安装固定段，螺纹长度适配3到10毫米厚度的设备壁安装需求，不需要额外搭配转接件就能完成固定；尾部的手柄段为接线防护段，内部预留了足够的接线空间，方便现场安装时完成导线压接与绝缘处理。从安装边界来看，这款热电棒的安装开孔直径需要匹配螺纹段的大径尺寸，安装时需要保证探针轴线与安装面垂直，避免探针斜插触碰设备内部的其他结构件造成探针弯折；探针的插入深度需要根据被测腔体的内部尺寸调整，保证感温端处于介质流动区域，不要贴靠在腔体内壁或者加热元件表面，

　　避免检测到的温度不能代表介质实际温度。在实际选型使用中，这类结构的热电棒更适合测量静态或者低流速的流体温度，也可以用于固体模组的表面接触测温，安装时不需要复杂的工装，仅需要在设备对应位置预制螺纹孔，就能快速完成拆装更换，后期维护成本较低；结构上没有易损耗的活动部件，只要安装时做好密封与接线绝缘，就能在常规工况下长期稳定运行，为温控系统提供可靠的温度数据支撑。在三维建模过程中，这款模型还原了各段结构的尺寸比例与装配关系，探针段的细长结构、螺纹段的牙型细节、手柄段的六方外形都做了准确还原，能够直接用于设备装配的干涉检查、安装点位的空间校核，也可以作为温控系统BOM表中的元件模型，用于整套设备的三维装配设计，帮助结构工程师在设计阶段就确认测温元件的安装空间是否充足，避免后期加工装配时出现元件与周边结构干涉、安装深度不足等问题。
