卧式单级离心泵流体输送结构设计

　　在民用供水、小型暖通循环、轻工制程流体输送等场景里，这类集成电机的卧式单级离心泵是应用占比极高的流体输送单元，区别于大型工业多级泵的分体式结构，这款泵将驱动电机与泵头过流部分做了一体化集成设计，省去了传统泵组需要现场对中找正联轴器的工序，对安装空间的占用更小，也降低了现场装配的精度要求，很适合小型设备配套、分布式供水点位这类没有专职运维人员的使用场景。从结构设计逻辑来看，这款泵把电机的散热筋结构直接做在了电机外壳的外表面，沿电机轴向平行排布，当电机转子带动泵轴转动时，电机尾部自带的风叶会顺着散热筋的导流方向形成轴向气流，直接带走定子绕组产生的热量，不需要额外配置独立的散热风机，既压缩了整机的轴向尺寸，也减少了易损部件的数量。泵头部分采用的是直联式悬臂叶轮结构，叶轮直接安装在电机输出轴的延伸端，没有中间传动环节，动力传递的损耗比带传动、联轴器传动的结构低很多，对应的轴封位置设置在叶轮与电机端盖之间，采用机械密封结构替代传统填料密封，能有效降低输送清水类低粘度介质时的泄漏量，也减少了日常运行时的密封调整维护工作量。进出水口的设计采用了轴向进水、径向出水的结构布局，进水口沿泵轴轴线方向设置在泵头前端，这种进水方式能让流体顺着轴向直接进入叶轮中心，流道更顺畅，减少进水侧的紊流损失，出水口垂直向上设置在泵壳的涡室位置，匹配现场管路安装时的走向需求，进出口的连接端都做了标准的管螺纹接口，不需要额外焊接转换法兰，现场配管时直接拧装对应的管路接头即可，

　　能大幅缩短现场安装的工期。安装底座和电机外壳、泵壳采用了一体化的铸造成型结构，底座上预留了四个对称的安装固定孔，安装时只需要将整机放置在预制的混凝土基础或者设备安装支架上，穿入固定螺栓拧紧即可，不需要额外制作泵组的共用底座，安装基准面的平面度要求比分体式泵组低很多，因为整机在出厂前已经完成了转动部件的动平衡校准，现场安装时不需要再做叶轮、轴系的动平衡调整，只要保证固定螺栓的预紧力均匀，就能避免运行时出现异常振动。从过流部件的设计来看，泵壳的涡室截面采用了等变曲率的流线型设计，流体从叶轮外缘甩出后，会顺着涡室的流道平稳汇集到出水口位置，减少流道内的水力冲击损失，叶轮采用的是闭式叶轮结构，前后盖板的曲率匹配流体的流动轨迹，

　　叶片的进出口角度做了优化，在输送常温清水、无大颗粒杂质的流体时，能保持较高的运行效率，同时闭式叶轮的结构也能减少叶轮和泵壳之间的间隙泄漏，提升容积效率。在实际选型适配的时候，需要注意这款泵的安装边界，整机的重心集中在电机与泵头连接的位置，固定安装时要保证四个安装脚完全贴合安装面，避免出现悬空导致运行时产生共振，进出口管路的重量不能直接压在泵体上，需要在靠近泵进出口的管路段设置独立的管架支撑，防止管路重量长期作用在泵壳上导致接口变形、密封失效。另外这款泵的轴封冷却依靠输送的介质自身完成，所以运行时必须保证泵腔内充满介质，禁止长时间空转，否则机械密封的动环静环摩擦副会因为没有介质冷却润滑出现干磨，短时间内就会造成密封面损坏泄漏。

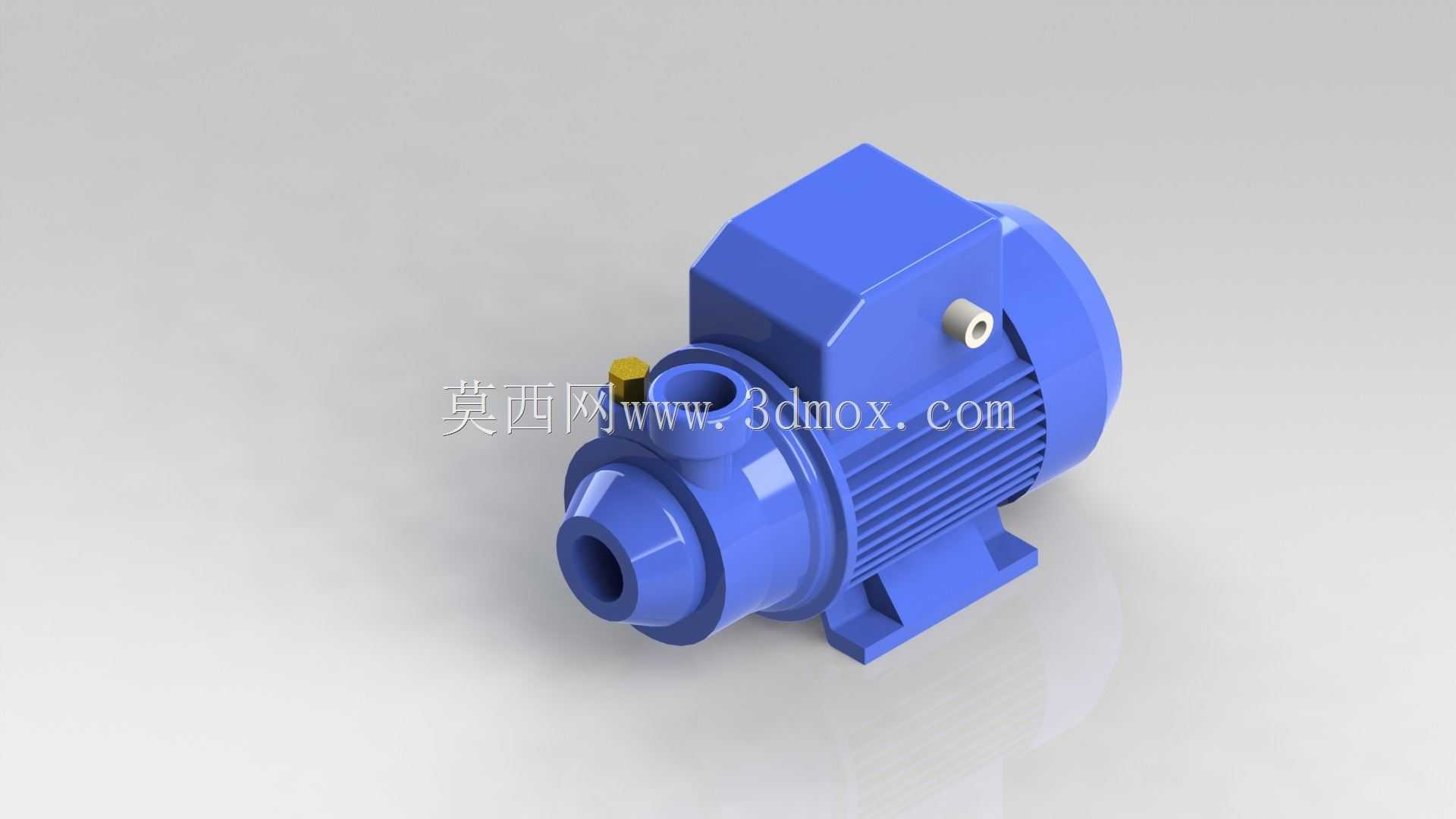

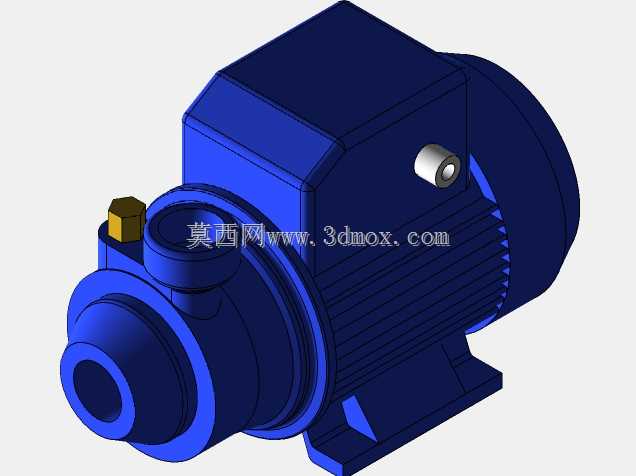

　　在小型暖通空调的水循环系统里，这款泵可以直接串接在循环水管路里，用来克服管路、换热器、阀门的阻力，驱动冷热水在系统内循环，因为整机的振动小、噪音低，也适合安装在对噪音有要求的民用建筑配套设备间里；在小型工业制程的冷却水循环、小型供水增压场景里，这种集成式泵的安装便捷性优势也很明显，不需要复杂的安装调试工序，接好管路和电源就能投入使用，日常维护只需要定期检查机械密封的泄漏情况、轴承的运行温度，不需要频繁做部件调整。从建模的角度来看，这款泵的结构细节还原度很高，电机外壳的散热筋、接线盒的位置、底座的安装孔、进出口的螺纹结构都做了准确的呈现，在做设备布局设计、管路干涉检查的时候，可以直接调用这个模型导入到装配体里，不需要再重新测绘建模，能大幅缩短设计阶段的建模时间，也能保证安装空间预留的准确性，避免现场安装时出现设备和管路、其他部件干涉的问题。
