冷却系统液体温度调节装置结构

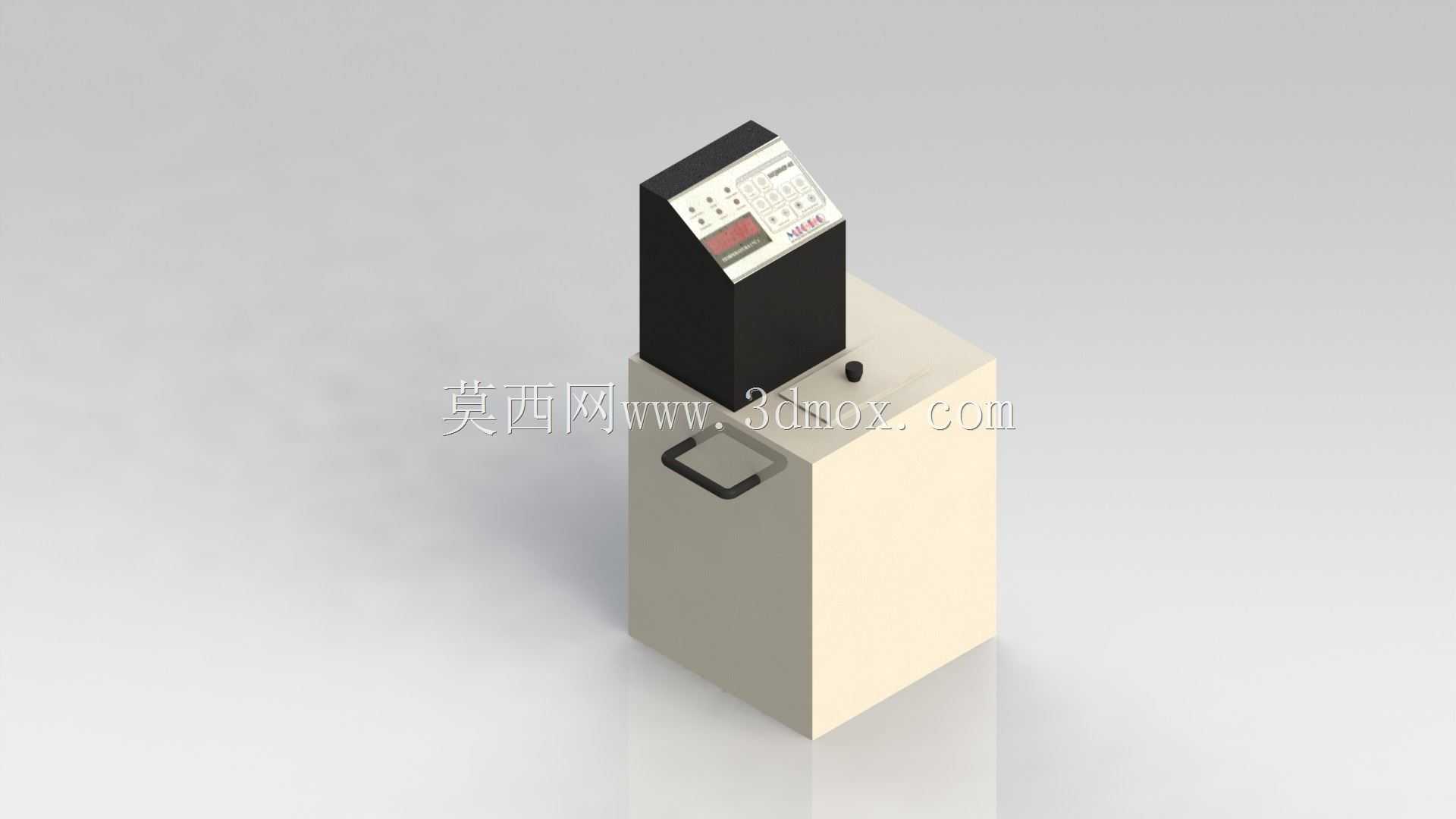

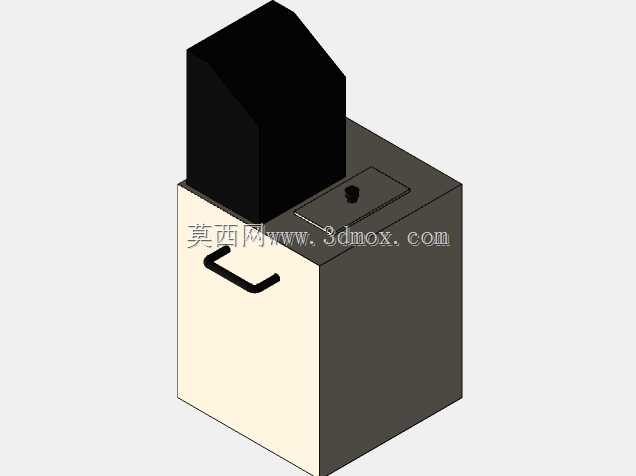

　　在工业冷却循环系统的实际部署场景中，这类液体温度调节装置是保障工艺介质温度稳定在允许区间的核心执行单元，常见于精密加工冷却回路、实验室恒温循环系统、小型化工反应配套冷却单元等场景，直接对接循环管路的进出端，承担介质温度实时调控、偏差修正的功能，避免因冷却介质温度波动导致被冷却对象工况失稳，比如金属切削过程中切削液温度过高会加速刀具磨损、精密实验中循环介质温度偏差会直接影响实验数据可靠性。从结构设计逻辑来看，整套装置采用上下分体式布局，下部为储液与动力集成舱体，上部为控制与显示操作单元，这种布局的核心考量是将带液管路、循环泵这类易产生渗漏风险的部件集中在下部封闭舱内，即便出现微量滴漏也不会波及上部的电控元件，

　　同时下部舱体采用方正立式结构，底部预留了嵌入式搬运提手，方便现场移位与安装对位，舱体侧面预留的操作旋钮可实现本地应急手动操作，无需进入电控菜单即可完成基础参数调整。上部控制单元采用倾斜式操作面板设计，面板与水平面呈一定仰角，操作人员站在设备正前方无需过度俯身或抬手即可清晰观察显示屏数值、操作面板按键，这种人机角度设计是经过多轮现场操作验证的，能有效降低长时间值守操作的视觉疲劳，控制单元与下部储液舱采用嵌入式对接结构，对接面设置密封胶条与定位销，既保证装配时的对位精度，也能避免车间环境中的粉尘、飞溅液滴进入电控舱内部。从安装边界来看，整套设备的立式方正结构对安装平面的平整度要求不高，底部四个支撑点可通过配套的调节脚垫实现水平度微调，

　　不需要额外浇筑安装基础，直接放置在硬化的车间地面或实验台架上即可完成固定，设备侧面预留的管路接口采用标准快插式结构，对接现场循环管路时不需要额外焊接或加工法兰，只需匹配对应管径的快插接头即可完成管路连接，大幅缩短现场安装调试的周期。功能层面，装置内置温度采集模块直接伸入储液舱的液体流道内，采集到的实时温度数据传输至控制单元后，会与预设的温度阈值做比对，当介质温度高于设定上限时，设备会启动制冷循环回路降低介质温度，当温度低于设定下限时则启动补偿加热单元，整个调控过程为闭环自动运行，不需要人工持续值守干预，控制单元的显示面板可实时展示当前介质温度、设定温度、运行状态等核心参数，同时预留了故障代码显示区域，当设备出现液位不足、

　　温度传感器故障、循环泵异常等问题时，会直接弹出对应故障编码，方便现场维护人员快速定位故障点，减少停机排查时间。在结构细节处理上，储液舱的内壁采用圆弧过渡设计，避免出现直角积液死角，减少长期使用过程中介质杂质沉积的概率，舱体顶部与控制单元对接的位置设置了可拆卸检修盖板，日常维护时不需要拆解整套上部控制单元，只需打开盖板即可完成内部滤芯更换、液位传感器校准等常规维护操作，设备外露的操作部件均做了IP54级防护处理，可适应车间内存在少量切削液飞溅、粉尘漂浮的使用环境，不会因常规环境干扰导致按键失灵或显示异常。
