T型手柄三通五通换向控制阀结构

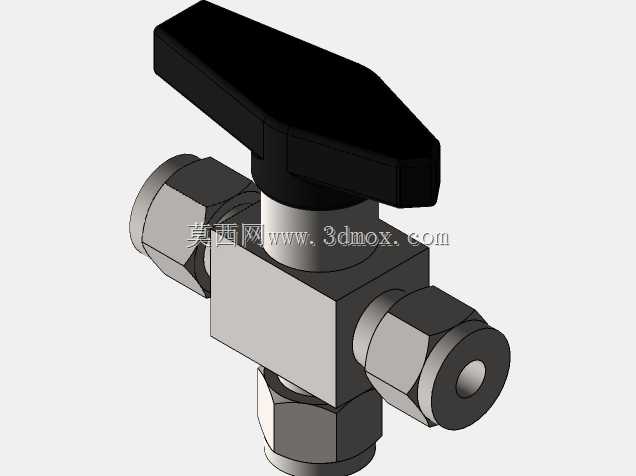

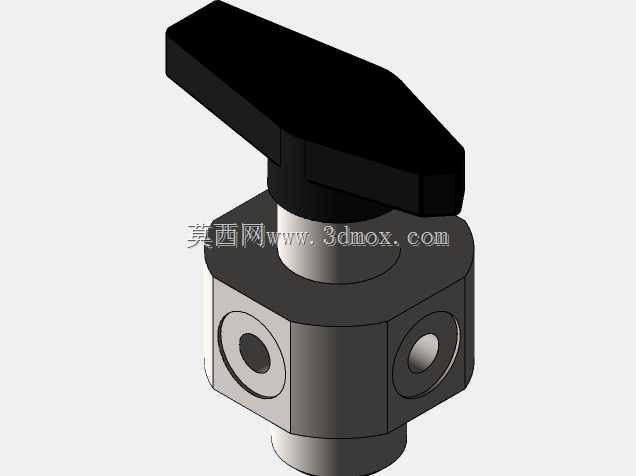

　　这款手动换向阀结构，核心针对小通径直管路的流体换向需求设计，可实现单路输入下三路、五路输出的通路切换，在实验室气路、小型液压试验台、医疗设备流体回路、小型气动工装的管路系统中应用广泛。日常工况下，操作人员扳动顶部的T型手柄即可完成通路切换，手柄的轮廓做了大圆角过渡处理，扳动时手部受力均匀，即便长时间频繁操作也不会产生硌手的问题，手柄与阀芯的连接采用扁方定位结构，完全规避了长期使用后手柄与阀芯相对打滑的隐患，保证每次扳动的转角都能精准对应阀口的通断位置。阀体部分采用六方柱式主体结构，这种结构并非单纯为了外观规整，而是充分考虑了安装时的夹持需求：不管是台虎钳夹持装配，还是使用开口扳手拧紧管路接头，六方面都能提供稳定的受力面，

　　不会出现圆柱阀体容易打滑拧不紧的问题。阀体侧面的接口采用内螺纹设计，接口的同轴度公差控制在0.02mm以内，能保证外接管路接头拧入后与内部流道完全对中，避免出现流道错位导致的压损增大、紊流异响问题。内部流道的转角处全部做了圆弧过渡处理，没有直角死区，一方面能降低流体经过时的阻力，减少压力损失，另一方面也能避免流体中的杂质在转角处沉积，长期使用也不会出现流道堵塞的问题，对于输送洁净气体、低粘度液压油的工况适配性极强。阀芯与阀体的配合面做了高精度研磨处理，配合间隙控制在0.008-0.012mm之间，既保证阀芯扳动时的顺畅度，不会出现卡滞问题，又能保证配合面的密封性能，低压工况下无需额外加装密封圈即可实现零泄漏，减少了易损件数量，

　　后期维护成本大幅降低。安装边界上，这款阀的主体六方对边尺寸适配常用的19mm开口扳手，底部伸出的阀芯定位轴直径与常规面板安装孔匹配，可直接嵌入设备面板安装，面板安装时的锁紧螺母采用标准细牙螺纹，固定后不会因为设备运行的振动出现松动。顶部手柄的扳动角度设置有定位卡槽，每一个通路位置都有清晰的档位触感，操作人员无需目视查看手柄位置，仅凭手部触感就能判断当前的通路状态，在设备内部狭小空间操作、或者光线不足的工况下，这个设计能大幅降低操作失误率。从设计逻辑来看，这款阀没有采用复杂的电磁驱动或者气动驱动结构，完全依靠手动机械结构实现换向，结构简单可靠，在没有电源、气源的野外作业场景，或者对防爆有极高要求的化工、煤矿井下小型气路场景中，

　　不会产生电火花，安全冗余度更高。整体结构没有多余的冗余零件，所有零件都采用常规机械加工工艺即可生产，主体采用铝合金硬质阳极氧化处理，重量轻且耐腐蚀，可适配大多数中性流体的输送需求，部分有防腐要求的工况也可更换为不锈钢材质加工，结构通用性极强。在实际选型适配时，需要注意这款阀的额定通径对应的流量范围，不可超流量使用，否则会出现压损过大、手柄扳动阻力陡增的问题；安装时外接管路的拧紧力矩需要控制在合理范围，避免力矩过大导致阀体接口变形，影响内部阀芯的动作顺畅度。
