工业控制系统用紧凑型温度调节装置

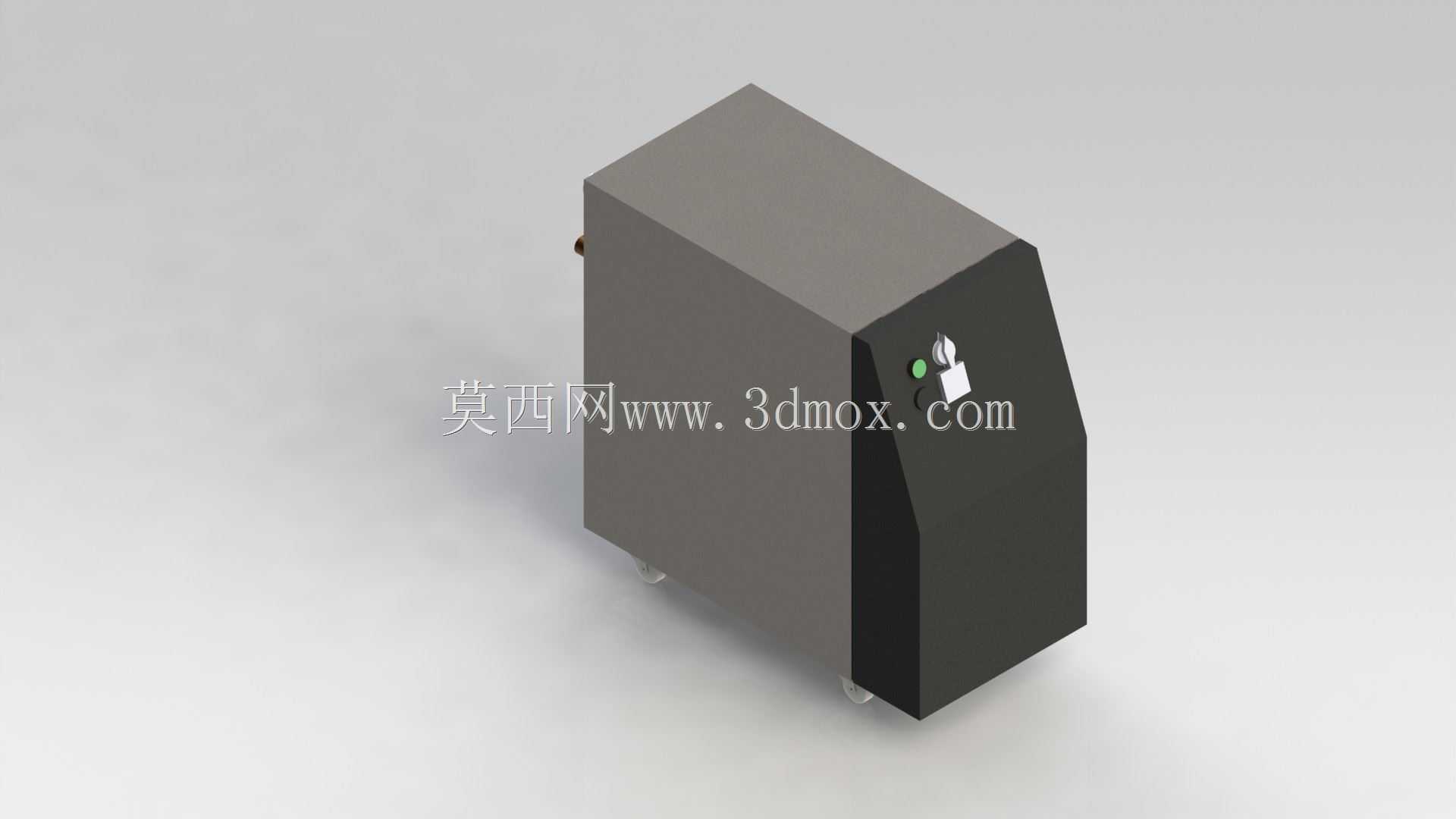

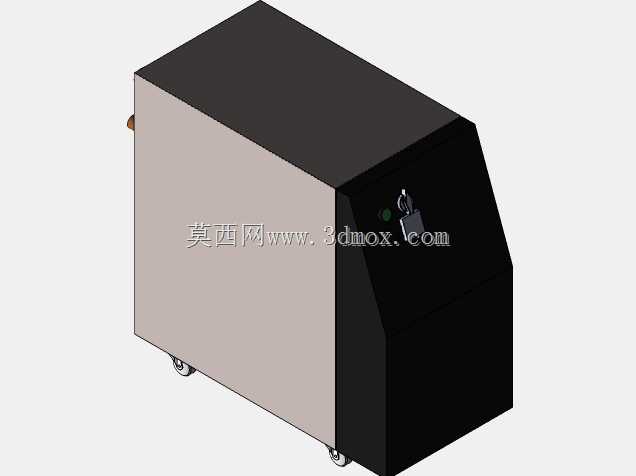

　　在工业自动化控制系统的搭建过程中，温度调节单元是保障工艺参数稳定的核心执行与检测配套部件，这类装置常被集成在各类工业电控柜、生产线温控回路、小型实验设备的控制端，用来对接温度传感信号，输出调节指令控制加热或制冷回路的通断与输出功率，保障被控对象的温度维持在工艺要求的区间内。从结构设计来看，这款温度调节装置采用了立式紧凑化的块式壳体布局，整体外形为带斜切操作面的长方体结构，这种斜切面的设计并非单纯的外观考量，而是充分考虑了设备安装后的操作视角——当装置被安装在电控柜面板或者设备侧方的安装位时，操作人员站立状态下无需过度俯身或者仰头，就能清晰看到操作面上的状态指示灯与调节按键，降低日常巡检与参数调整的操作难度。

　　壳体的主体采用哑光硬质工程塑料材质，侧面预留了接线引出的侧孔，底部设置了两个凸起的定位支脚，这两个支脚的作用一方面是在桌面摆放测试时垫高壳体底部，避免底部与安装面直接贴合导致的散热不畅，另一方面也能在嵌入式安装时与安装位的定位槽配合，限制装置的横向窜动，保障安装后的结构稳定性。从功能布局上，操作斜面上集成了状态指示与调节操作部件，绿色指示灯用来显示装置的通电运行状态，旁边的拨杆式调节部件可以快速切换温控区间或者手动启停调节回路，这种实体操作部件的选型充分考虑了工业现场的操作环境，相比触控式按键，实体拨杆与按键在操作人员佩戴劳保手套的场景下也能准确操作，不会出现触控失灵的问题。在安装边界的设计上，

　　这款装置的整体外轮廓没有突出的外置部件，所有接线都从壳体侧面或者背部的预留接口引出，因此可以采用并排密集安装的方式布置在电控柜的导轨或者安装板上，相邻装置之间仅需预留5mm左右的散热间隙即可，不会因为壳体突出部件导致安装空间的浪费，非常适合集成在空间紧凑的小型控制箱内部。在实际应用场景中，这类温度调节装置可以适配多种工业温控场景，比如小型工业烘箱的温度控制、注塑机料道段的温度辅助调节、实验室小型温控平台的回路控制、工业水循环系统的温度阈值管控等，装置本身的壳体防护等级可以满足常规工业车间的使用要求，表面的哑光处理也能避免车间照明光线反射导致的指示灯状态识别困难。从建模设计的细节来看，壳体的分模线设置在侧面与正面的交接位置，

　　既符合塑料壳体注塑生产的分模逻辑，也能避免分模线出现在操作正面影响外观与操作手感，斜切面与主体壳体的交接处做了小半径的圆角过渡，既可以消除注塑生产时的应力集中问题，也能避免安装操作时尖锐边角划伤操作人员。装置底部的支脚高度经过匹配设计，当装置通过背部卡扣卡装在标准DIN导轨上时，支脚刚好与导轨下方的安装板表面轻微接触，分担卡扣承受的装置重量，避免长期使用后卡扣变形导致的装置下坠移位。在内部空间的预留上，壳体的内腔预留了足够的电路板安装空间与接线端子的布置空间，建模时已经考虑了PCB板的安装柱位置、接线端子的避让空间，以及内部走线的折弯半径，不会出现内部元件装配干涉的问题，同时壳体侧壁预留的散热间隙可以保障内部功率元件工作时的热量自然散出，无需额外加装散热风扇就能满足常规功率下的连续工作需求。
