斯派莎克M33S法兰连接球阀结构设计

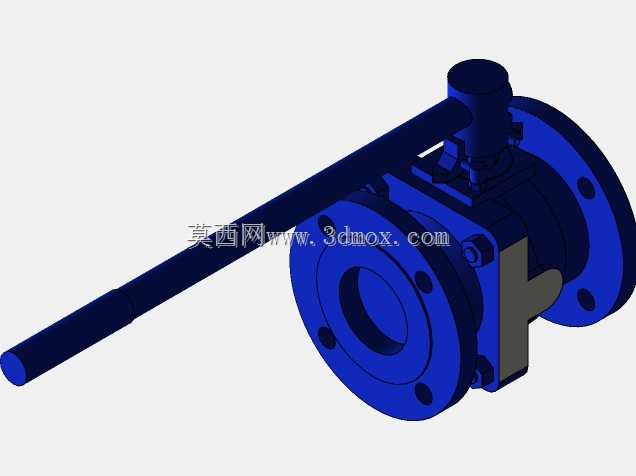

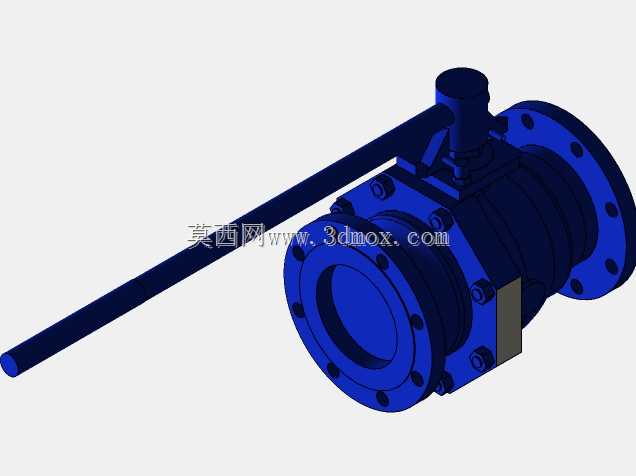

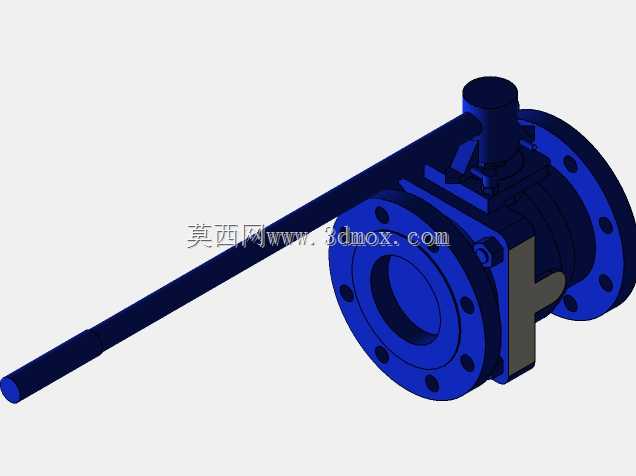

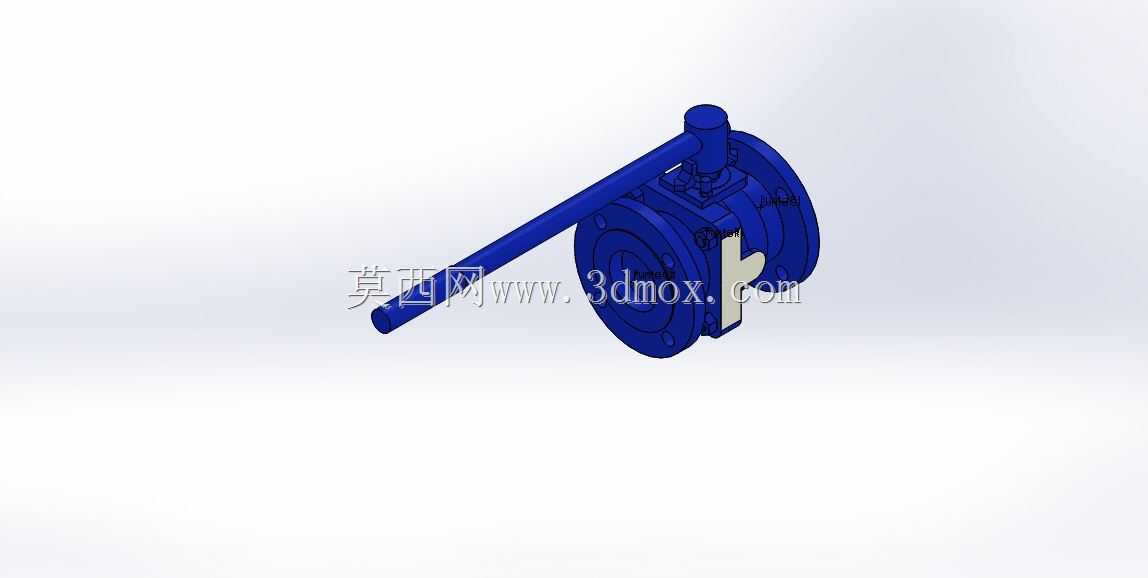

　　这款手动法兰球阀的三维结构，是面向蒸汽、冷凝水及常规工业流体管路系统做的适配设计，日常在化工、食品加工、区域供热、工业制程的流体管网上，承担截断或接通管路介质的核心作用，区别于螺纹连接的小通径球阀，法兰连接的结构形式更适配中大通径、中压等级的管路场景，安装时不需要在管端加工外螺纹，直接通过法兰盘与管路端法兰配对，靠密封垫片压紧实现端面密封，后期维护拆卸也不需要转动整段管路，对现场安装施工的友好度更高。从结构设计逻辑来看，这款球阀采用浮动球结构设计，球体带贯通流道，在阀杆带动下做90度回转即可实现全开全关动作，操作手柄的长度经过力矩匹配，正常工况下单人徒手即可完成启闭操作，不需要额外加力杆辅助，

　　手柄的安装方位与球体流道方向做了对应标识，现场操作人员站在管路旁就能直观判断阀门的启闭状态，避免误操作。球体与阀座的密封面采用配对研磨设计，密封副的贴合精度直接决定内漏等级，建模时特意预留了密封件的压缩量空间，不会因为装配过紧导致操作力矩陡增，也不会因为压缩量不足出现密封失效。阀体采用两瓣式法兰对夹结构，左右阀体通过螺栓锁紧，中间夹持密封垫片，这种结构相比一体式阀体，加工时更容易保证阀座安装位的同轴度，后期如果需要更换阀座密封件，拆开阀体连接螺栓即可完成内部件更换，不需要把整个阀门从管路上切割下来，大幅降低现场运维的工作量。从安装边界来看，建模时严格遵循对应压力等级的法兰尺寸规范，法兰盘的螺栓孔中心圆直径、螺栓孔数量与孔径、

　　法兰密封面的凸台尺寸都和同通径的工业法兰标准匹配，现场安装时不需要额外做转接法兰，直接配对即可。阀门的结构长度，也就是两端法兰密封面之间的距离，也符合管路阀门的安装长度规范，替换同参数旧阀门时不需要调整管路的预留间距，直接吊装对位就能完成安装。阀杆的密封采用多层填料结构，填料压盖的压紧螺栓预留了调节行程，现场如果出现阀杆位置的微漏，不需要停役拆解阀门，只需要均匀拧紧压盖螺栓即可补偿填料的磨损量，这也是工业现场运维非常看重的设计细节。另外这款模型在建模时已经预设了SolidWorks Routing的管路连接点，在做整体管路系统布线设计时，可以直接调用这个模型插入到管路节点中，软件会自动匹配通径生成连接管路，

　　不需要设计人员手动添加配合约束或者定义连接属性，能大幅提升整套管路系统的三维设计效率。在实际工况适配方面，这款球阀的流道为全通径设计，全开状态下流道内径和管路内径基本一致，介质流经阀门时的压损非常小，不容易在阀腔内部积存介质杂质，对于带少量固体颗粒的流体、高粘度流体也有不错的适配性，不会因为流道缩径导致介质淤积或者节流冲蚀密封面。阀体的外部结构做了圆弧过渡处理，没有明显的应力集中棱角，在承受管路压力波动、温度变化带来的热胀冷缩应力时，应力分布更均匀，不容易出现阀体开裂的问题。操作手柄的安装位置做了抬升设计，即使法兰外侧做了保温层包裹，手柄也不会和保温层发生干涉，现场带保温的工况下也能正常操作，不需要在保温层上预留过大的操作空洞，减少管路的热损失。
