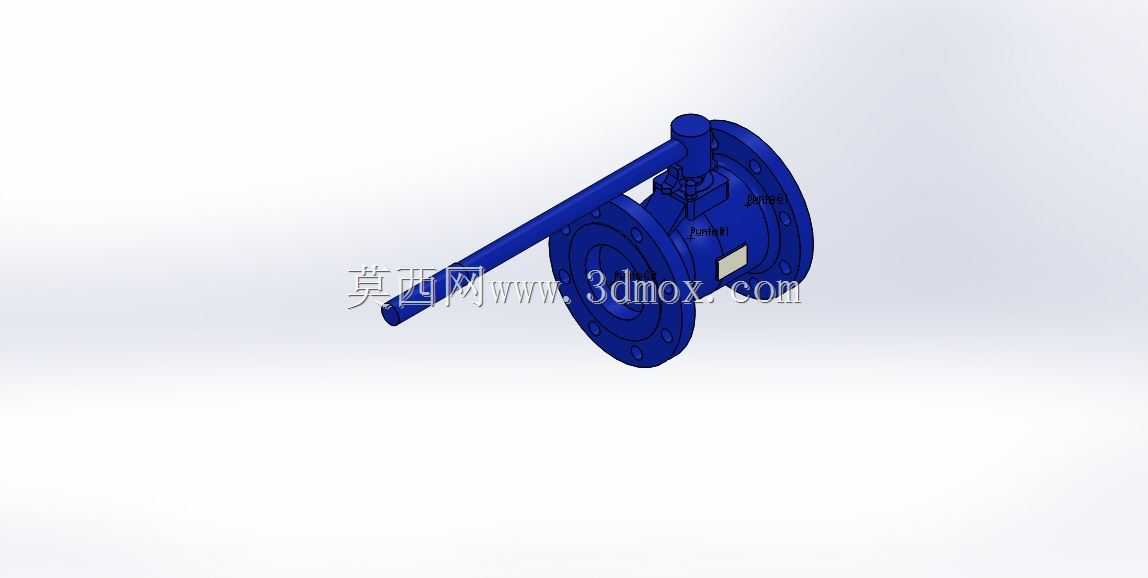

斯派莎克M40S法兰式手动球阀结构设计

　　在蒸汽输送、化工流体管路、暖通空调水系统、工业制程流体管控的现场，这类法兰式手动球阀是管路截断类部件里应用占比极高的品类，尤其适配需要频繁通断操作、流阻要求低的管路节点。区别于螺纹连接的小通径球阀，法兰连接结构的核心优势在于安装对位容错率更高，和管路法兰对接时，通过均布的螺栓预紧力配合密封垫片，能在中低压工况下长期保持密封可靠性，不会像螺纹连接那样因为管路震动出现密封松动渗漏的问题，在DN50及以上通径的工业管路里，法兰连接的适配性远高于其他连接形式。

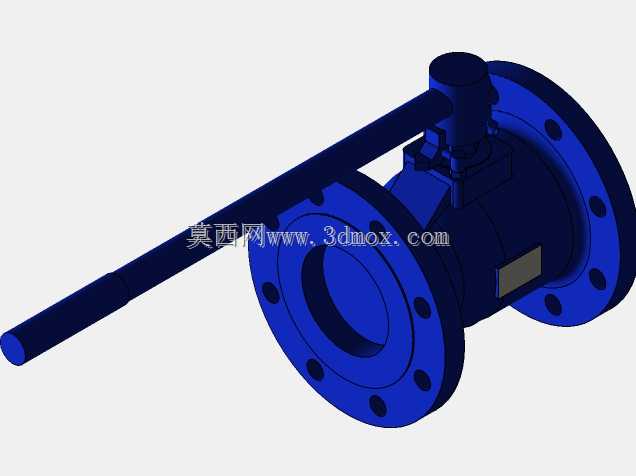

　　这款球阀采用直通式流道设计，球体的通孔和管路通径保持一致，全开状态下流道内壁没有突兀的台阶或缩径结构，流体经过时的局部阻力系数极低，不仅能减少输送过程中的压损，也不容易在阀腔内部残留介质，对于输送带微小固体颗粒的流体、或者高粘度介质的工况，这种全通径结构能有效降低介质淤积卡涩的概率，延长阀门的无故障运行周期。操作端采用加长杠杆式手柄，手柄长度经过力矩匹配设计，操作人员不需要借助额外的加力杆，仅靠手部力量就能完成额定压力下的启闭操作，手柄的安装角度和球体转角严格对应，水平状态对应阀门全开、垂直状态对应全关，现场巡检人员不需要靠近阀位标识，远距离就能判断阀门的开关状态，能有效降低误操作的风险。

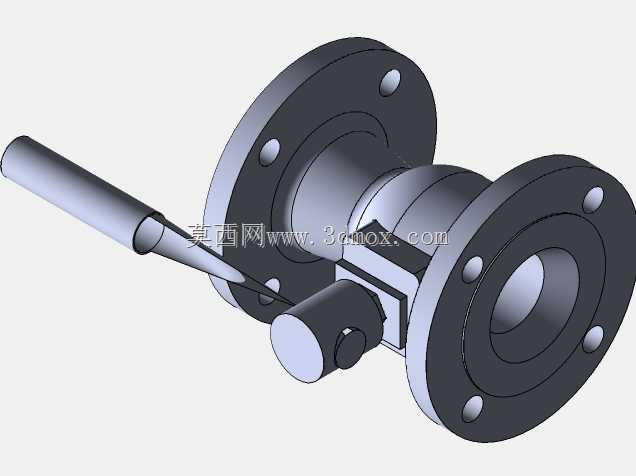

　　从结构设计的细节来看，两端法兰的密封面采用凸面结构，和管路侧的法兰密封面匹配时，能给密封垫片提供均匀的压紧面，适配石棉橡胶垫、金属缠绕垫等多种常用工业密封垫片，不需要定制特殊规格的密封件，现场运维更换配件的通用性极强。阀杆采用下装式防飞出结构，即使阀腔内部出现异常升压，阀杆也不会被内部压力顶出造成介质泄漏，这种结构设计符合工业管路的安全设计规范，在蒸汽、压缩空气等带压介质管路中，能从结构层面避免阀杆飞出的安全隐患。球体和阀座的密封副采用硬密封配合软密封的复合结构？不对，这款斯派莎克M40S的密封是针对蒸汽工况优化的，阀座密封面的材料耐温上限匹配饱和蒸汽的常用工作温度，在180摄氏度左右的长期工作温度下，密封材料不会出现老化变硬、弹性丧失的问题，能长期保持零泄漏的截断效果。

　　安装边界方面，阀门两端法兰的螺栓孔中心距、法兰厚度、密封面外径都严格遵循对应压力等级的法兰标准，现场安装时不需要对管路法兰做额外的切割或打孔修改，只要保证两侧管路的同轴度偏差在允许范围内，就能顺利完成对接。阀门的整体结构长度符合行业标准尺寸，同通径同压力等级的同类型球阀可以直接互换，不需要调整管路的安装间距，后期运维更换时不需要改动现有管路布局，能大幅缩短现场停机更换的时间。手柄的操作空间预留也做了优化，手柄转动90度的范围内没有突出的结构干涉，安装时只要保证手柄侧预留出足够的转动空间，后续操作就不会出现卡碰。

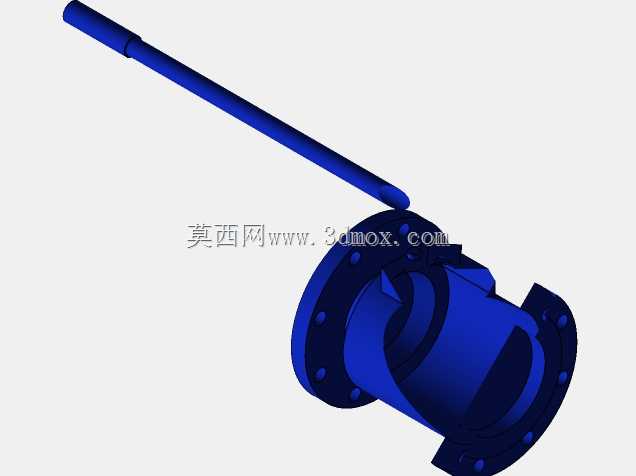

　　在实际工况应用中，这类球阀常被安装在换热器进出口、蒸汽分配站支路、制程管路的主干截断节点，相比闸阀，它的启闭行程更短，只需要转动90度就能完成全行程操作，适合需要快速切断管路的应急场景；相比截止阀，它的流阻更低，长期全开运行时的能耗损失更小，对于需要长期保持通路、仅在检修或故障时截断的管路节点，这种球阀的适用性更强。建模过程中，对阀腔内部的流道过渡面做了连续曲率处理，避免出现锐角结构，减少流体经过时的湍流和冲蚀，尤其是在蒸汽管路中，连续平滑的流道能减少高速蒸汽对阀体内壁的冲蚀磨损，延长阀体的使用寿命。另外，阀体顶部的填料函结构做了深度优化，填料压盖的螺栓调节行程足够，当长期运行出现填料渗漏时，不需要停机拆解阀门，只要均匀拧紧压盖螺栓就能补偿填料的磨损量，实现带压微漏处理，减少非计划停机的概率。
