纳科生态实验室工业管道布局三维结构

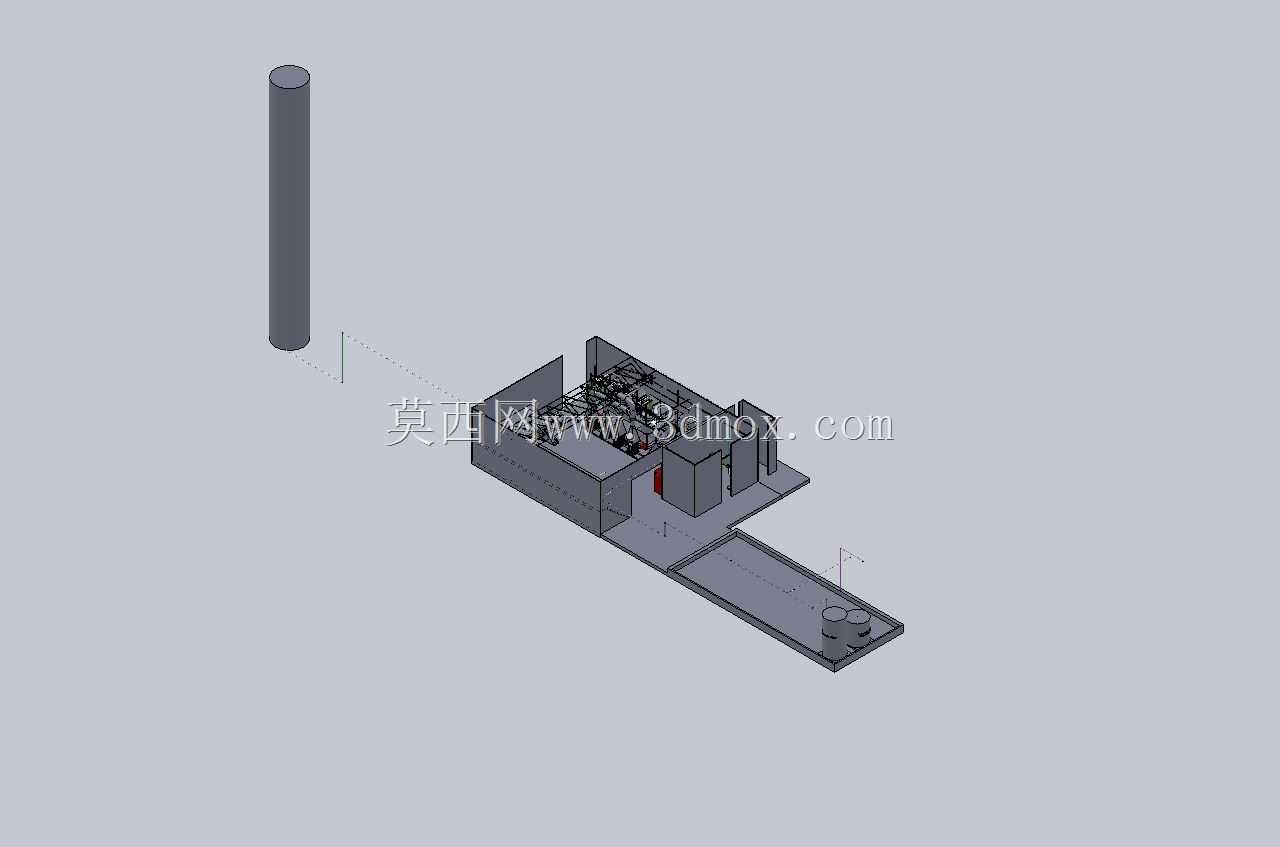

　　这套三维结构还原了工业水处理相关实验室的厂区管线与配套装置布局，核心覆盖工艺处理单元、外接输送立管、外置储料接驳区三个核心功能区块，适配水处理药剂复配、现场工艺模拟、小试试验验证这类实际应用场景。做这类厂区级管线布局建模时，首先要锚定核心处理舱室的安装边界，舱室作为人员操作、核心工艺设备安置的核心区域，内部预留了设备检修通道、管线排布的竖向净空，所有穿墙管线都提前预留了套管安装位，避免后期施工时二次开凿破坏建筑结构。外接的竖向输送立管独立设置在舱室外侧的硬化地面区域，和舱室主体保持足够的安全检修距离，立管底部设置了承重基座，建模时特意校核了立管的长径比，确保其在常规风载、管线内流体压力波动下的结构稳定性，

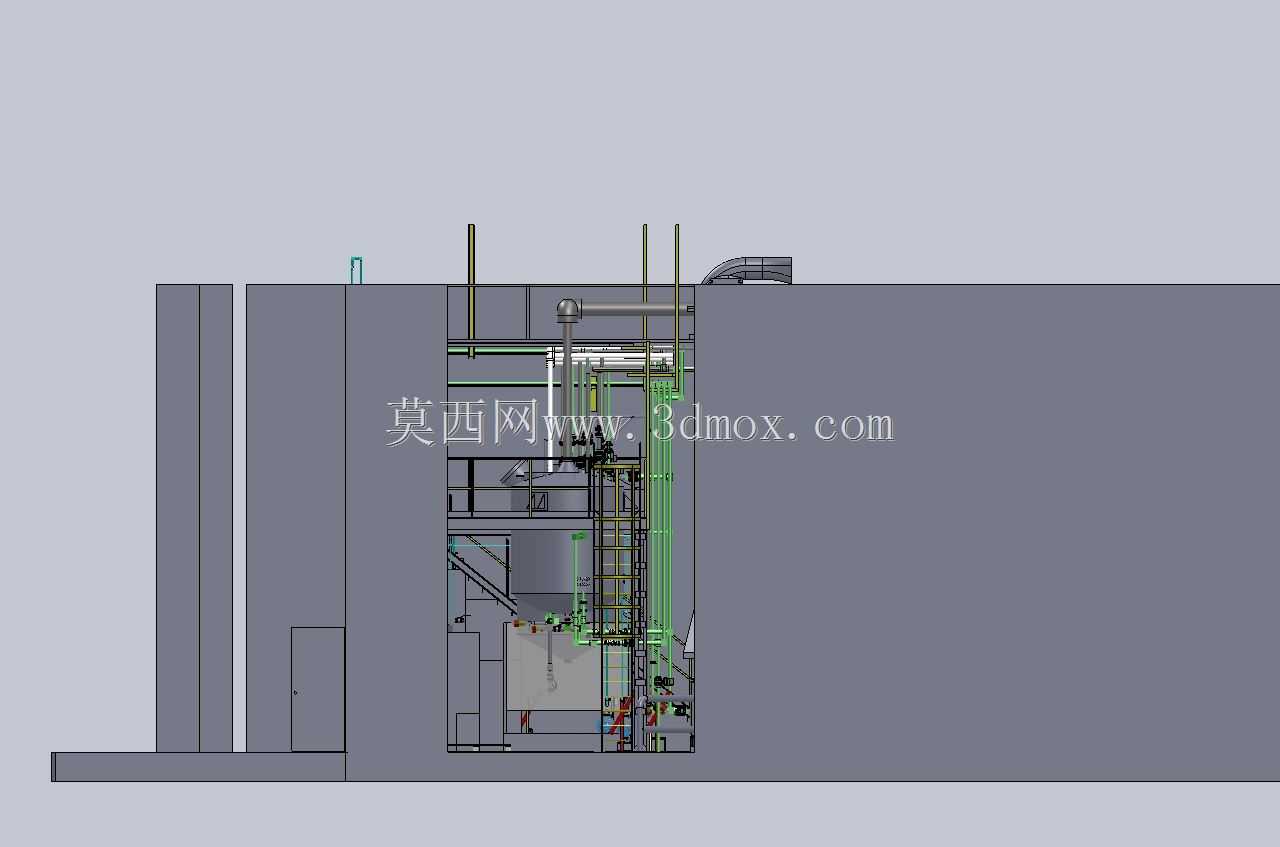

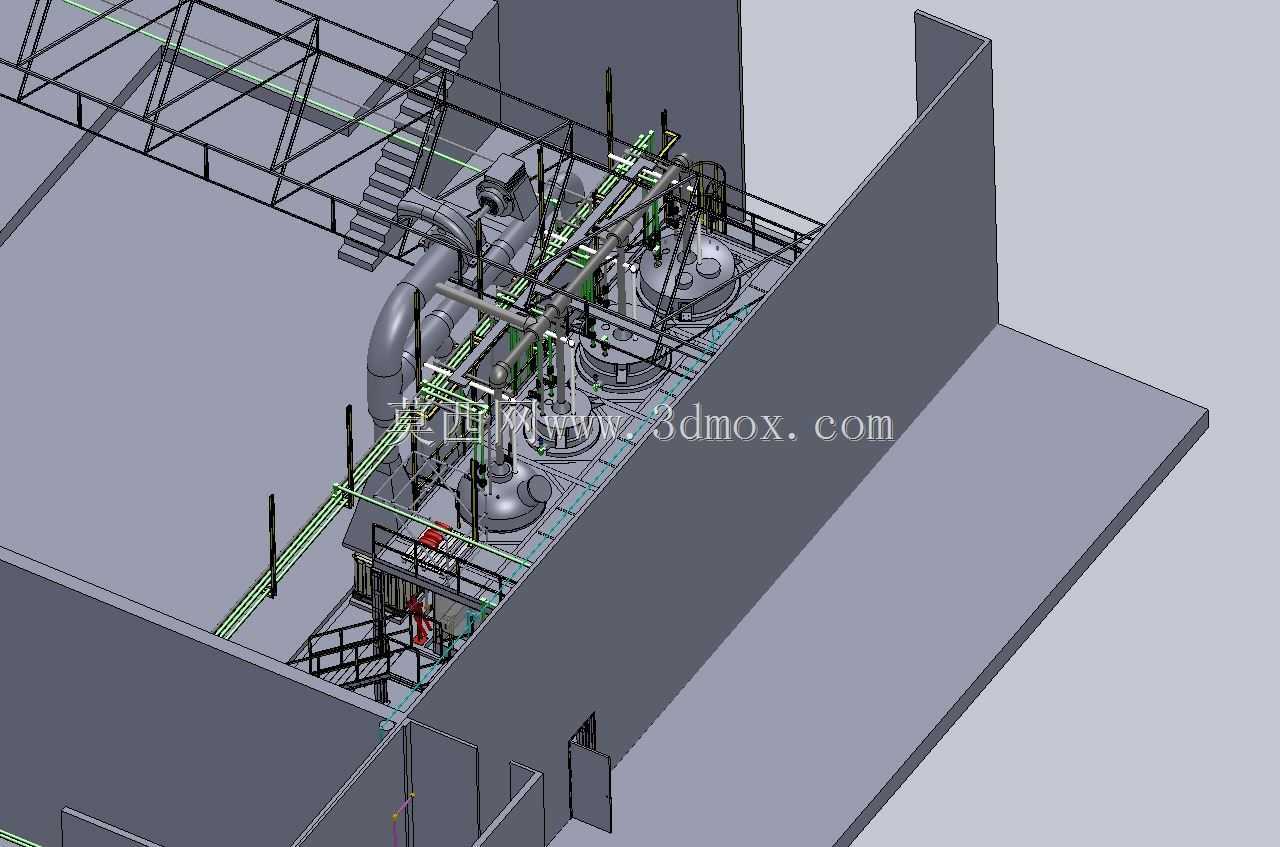

　　立管和舱室内部管线的接驳位置设置在舱室侧墙的中上部，避开人员进出的门洞区域，同时预留了阀门安装、日常巡检的操作空间。外置的储料接驳区通过延伸的管廊和舱室主体连接，管廊采用落地式支撑结构，支撑间距按照管线满载时的挠度要求设置，避免管线长期运行出现形变沉降，接驳区设置了两个储料容器的安置位，周边预留了物料转运的通道空间，可满足小型货运车辆停靠、物料装卸的操作需求。建模过程中对所有管线的走向做了优化，尽量减少直角弯头的使用，降低流体输送过程中的阻力损失，同时对不同功能的管线做了分层排布，工艺主管线设置在管廊中层，辅助管线、控制线缆桥架设置在管廊上层，排凝、放空类管线设置在管廊下层，避免不同介质管线出现交叉干扰，

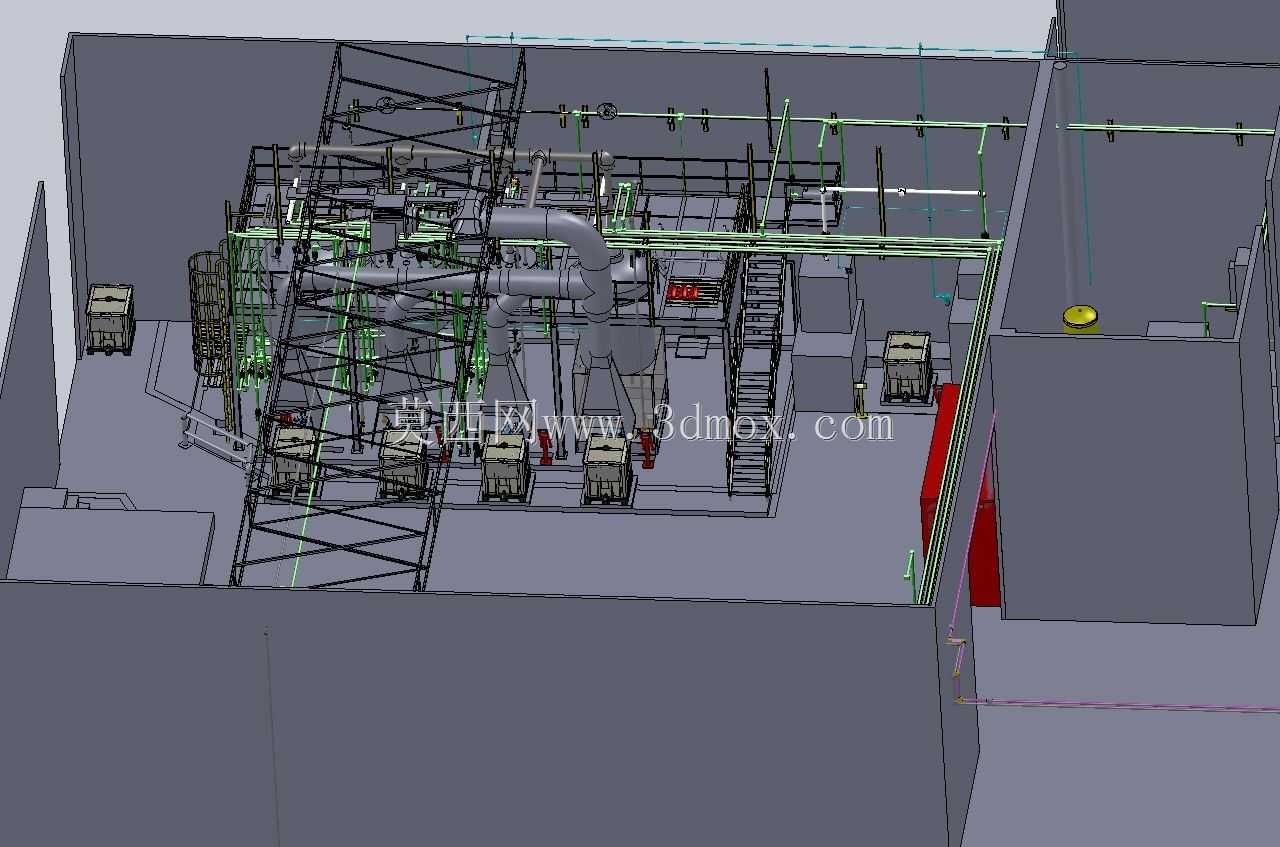

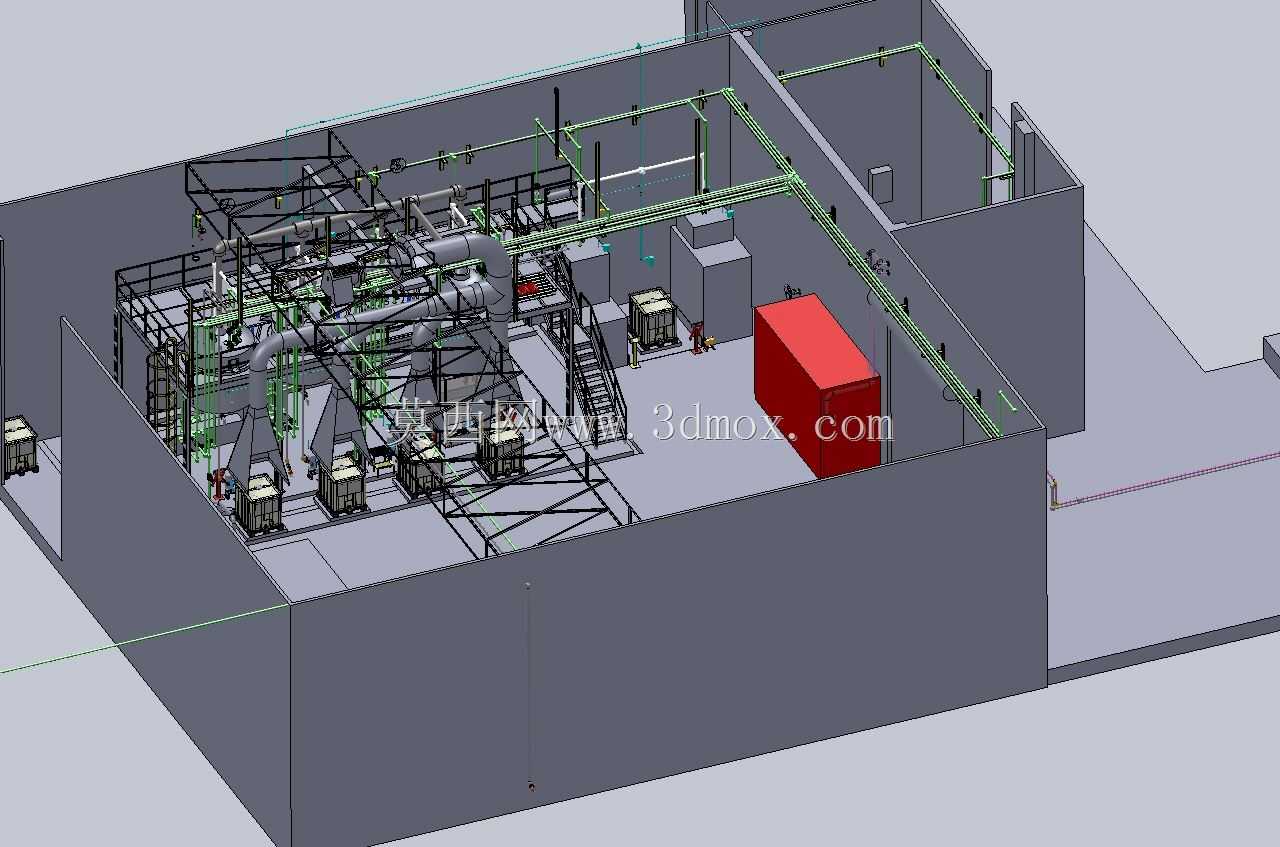

　　也方便后期日常巡检时快速识别管线功能。舱室内部的管线排布沿墙体、立柱周边敷设，预留出中间区域作为试验操作、设备安置的空间，所有管线的支架安装位置都对应建筑结构的承重点位，避免将管线荷载直接作用在非承重墙体上。整套结构的安装边界充分考虑了厂区现有场地的尺寸限制，所有外置设施都在划定的用地红线范围内，和周边厂区道路、其他设施保留了符合安全规范的防火间距，管廊的高度满足下方人员通行、小型设备转运的净空要求，竖向立管的顶部预留了管线延伸、加装安全附件的空间。对于这类工业实验室的管线布局设计，核心要平衡工艺输送需求、操作便利性、后期维护空间三个维度的要求，不能单纯追求管线排布整齐而忽略实际运行中的检修需求，

　　比如每段长距离管线都预留了法兰拆卸位，关键阀门的安装位置都对应巡检通道侧，操作人员无需攀爬即可完成常规的开关操作、状态检查。储料接驳区的地面做了找坡设计的预留，可在后期施工时设置废液收集槽，避免物料泄漏时扩散到其他区域，管廊和舱室衔接的位置做了柔性密封的预留，可适配不同季节温度变化带来的管线热胀冷缩位移，避免管线和墙体衔接处出现开裂渗漏。
