工业蛇形管换热单元结构设计

　　这套蛇形换热结构的三维建模，核心围绕工业换热场景的实际落地需求搭建，在化工、暖通、余热回收、干燥设备配套等场景中，这类蛇形管换热单元是实现介质间热量传递的核心部件。不同于常规直管式换热结构，蛇形弯折的管路设计能够在有限的安装空间内大幅拉长介质流动路径，让管程内流动的热媒或冷媒与管外空气或其他介质充分接触，提升整体换热效率。

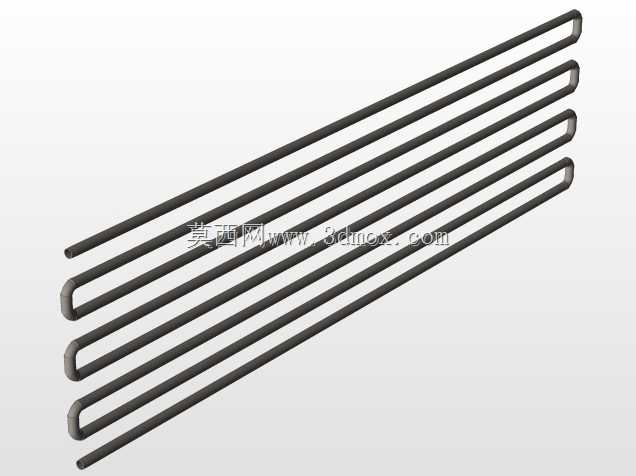

　　从实际工程应用角度看，这类蛇形换热单元常被用在烘干房的空气加热段、工业厂房的散热采暖系统、化工流程中的尾气余热回收段，部分低温制冷场景的蒸发器也会采用类似蛇形管排布结构。建模过程中首先要考虑的是管路弯折半径的合理性，弯折半径过小会导致管路加工时出现管壁减薄、应力集中的问题，长期在带压工况下运行容易出现泄漏风险；弯折半径过大则会浪费安装空间，压缩有效换热面积，实际设计中通常取管路直径的1.5-2倍作为弯折半径，兼顾加工可行性与空间利用率。

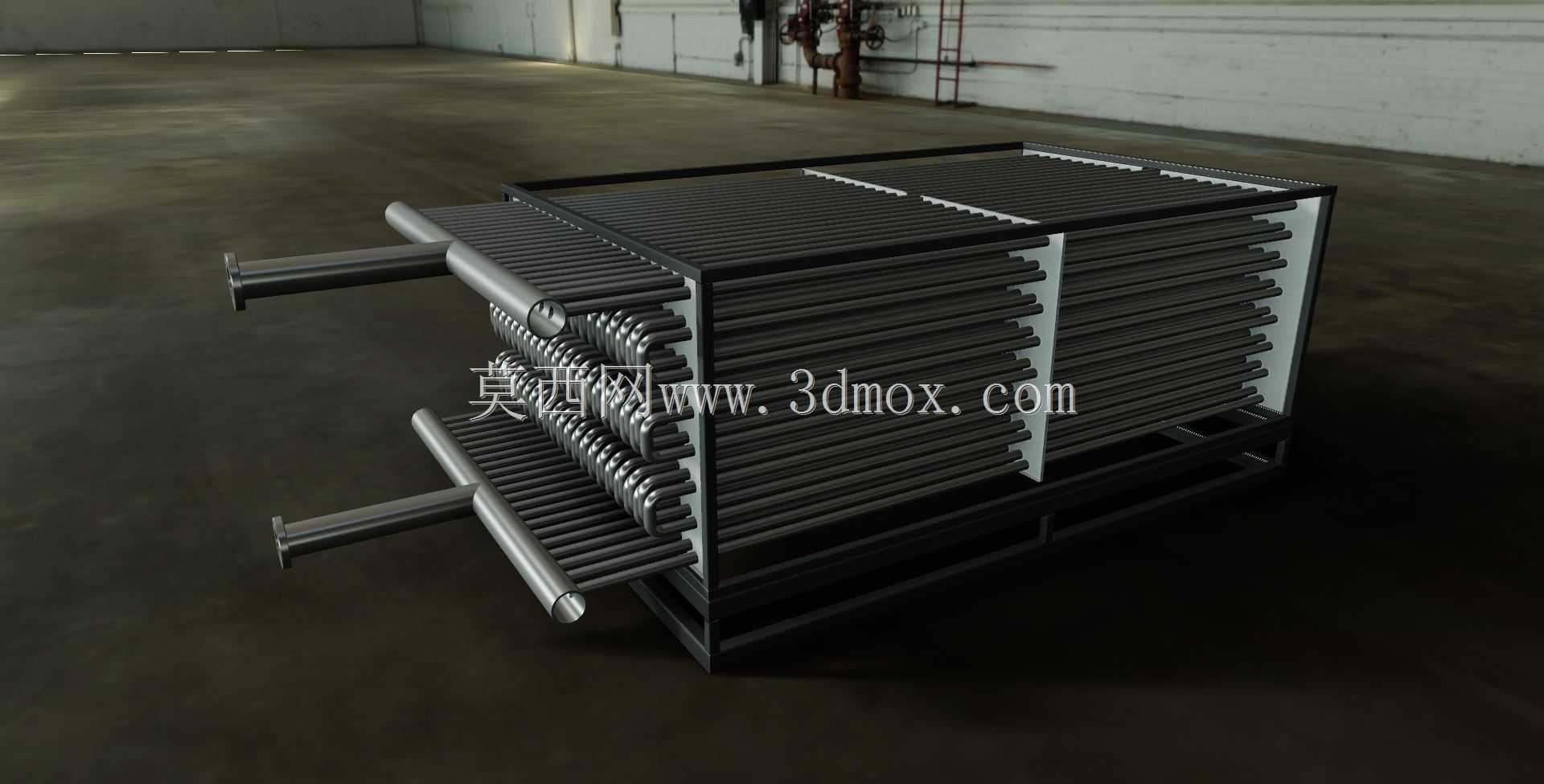

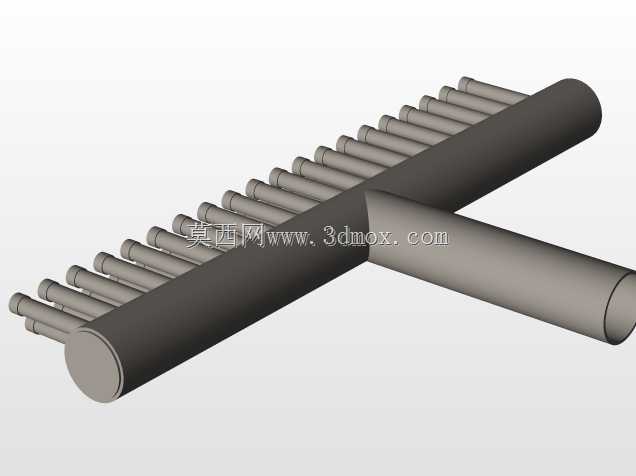

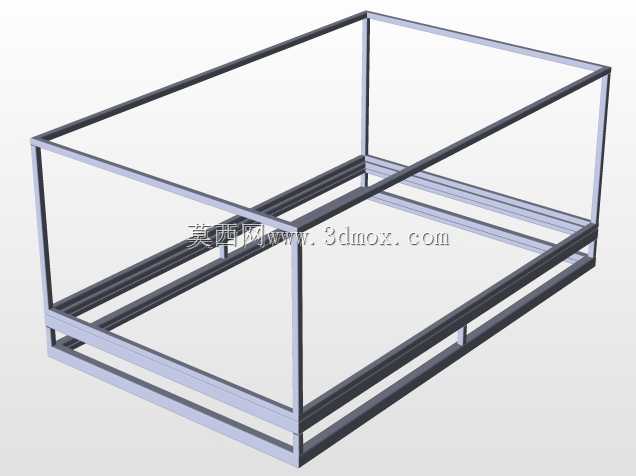

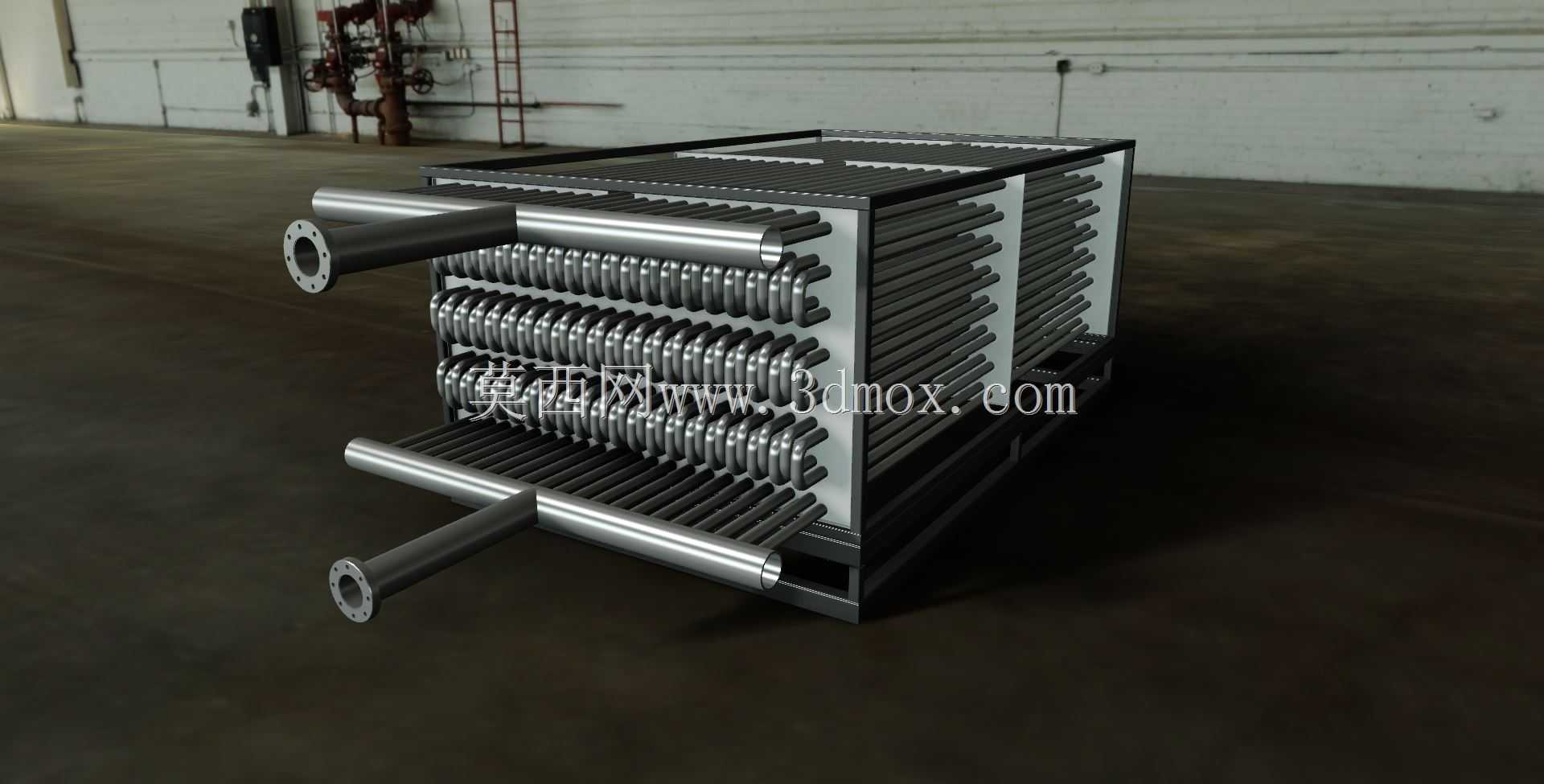

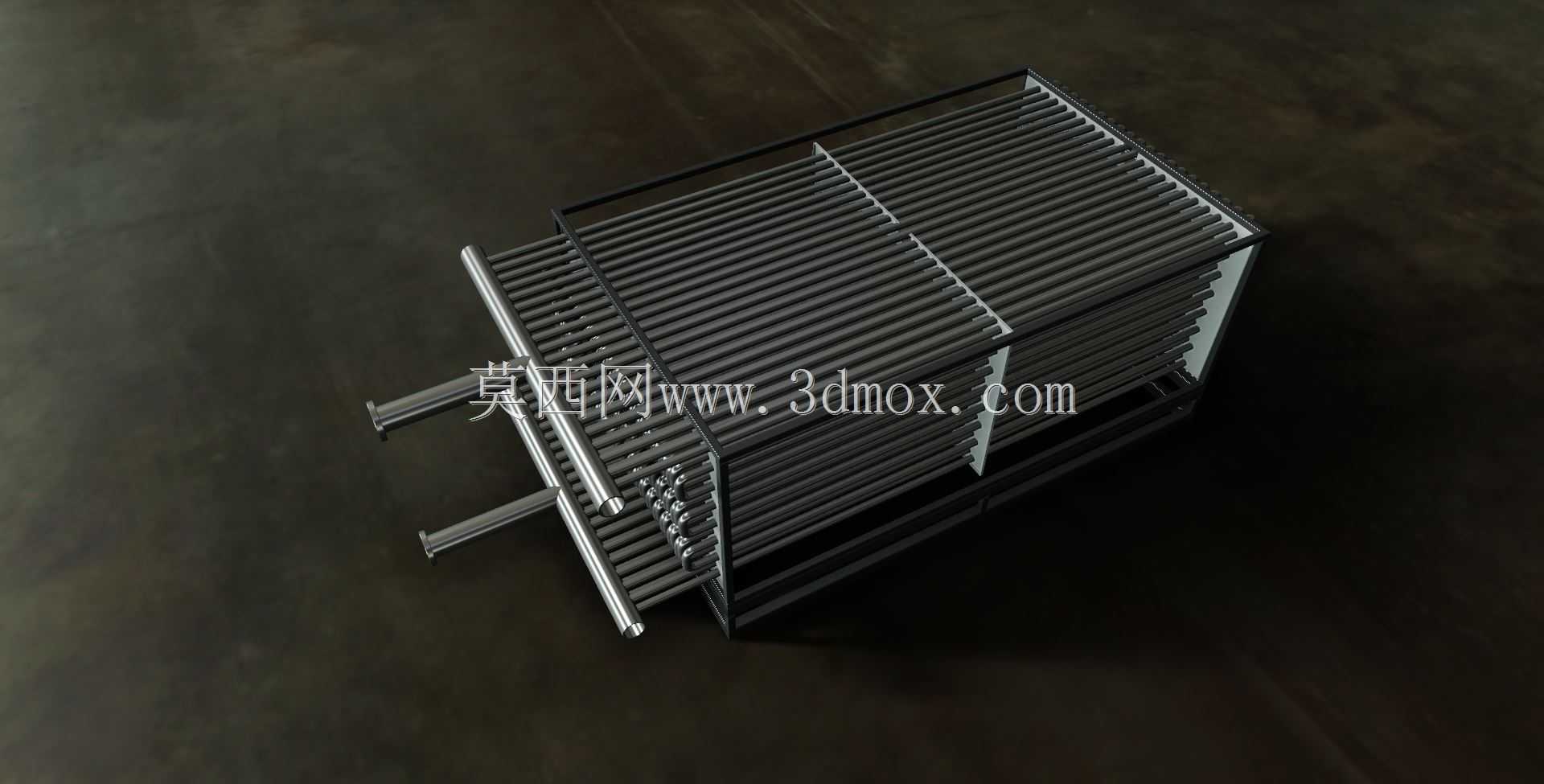

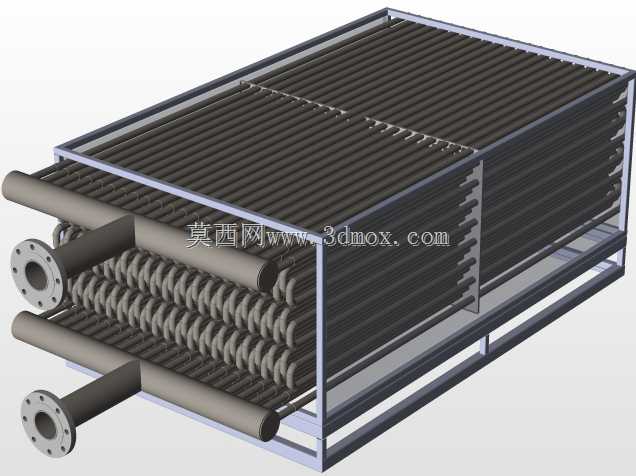

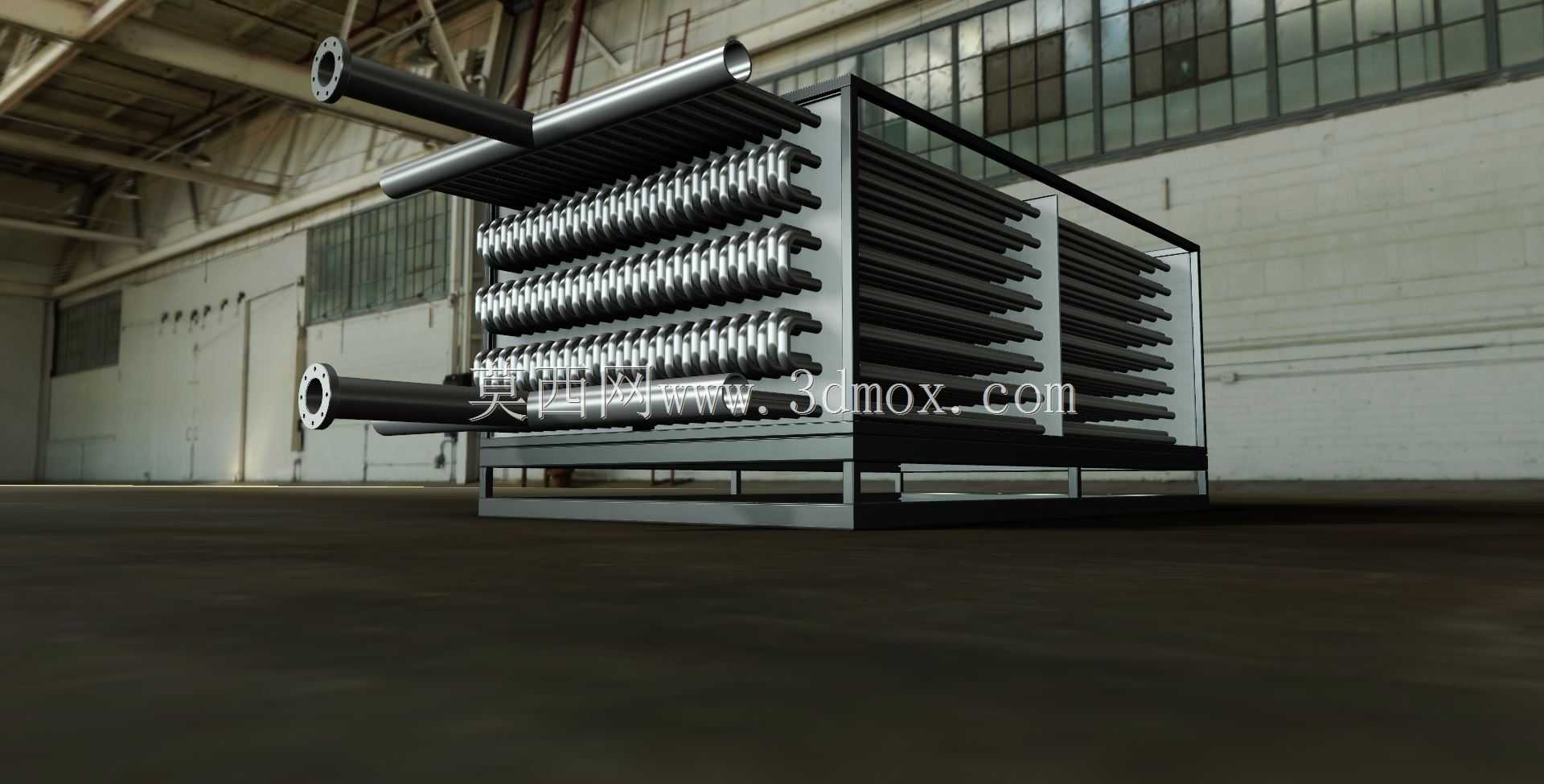

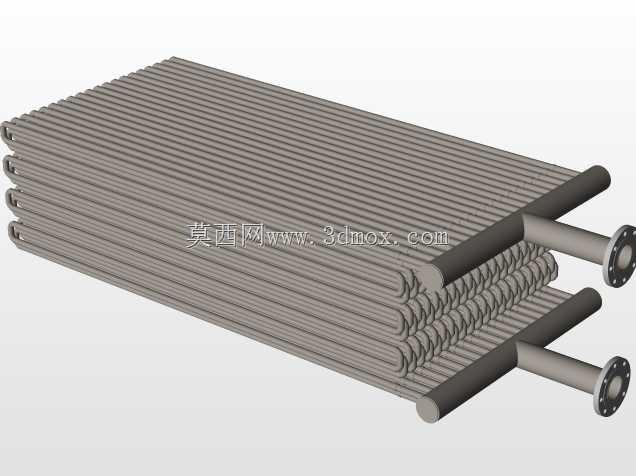

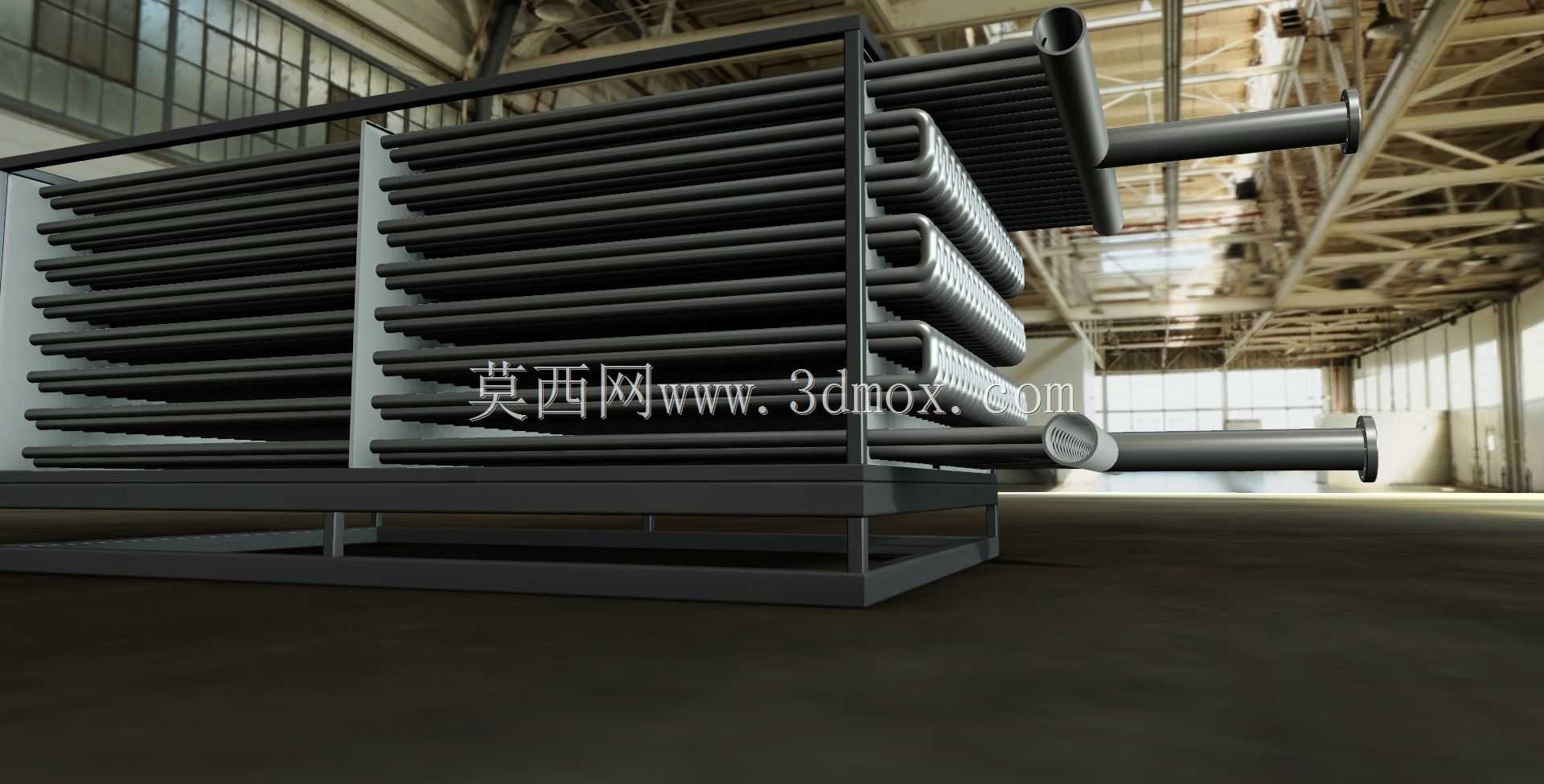

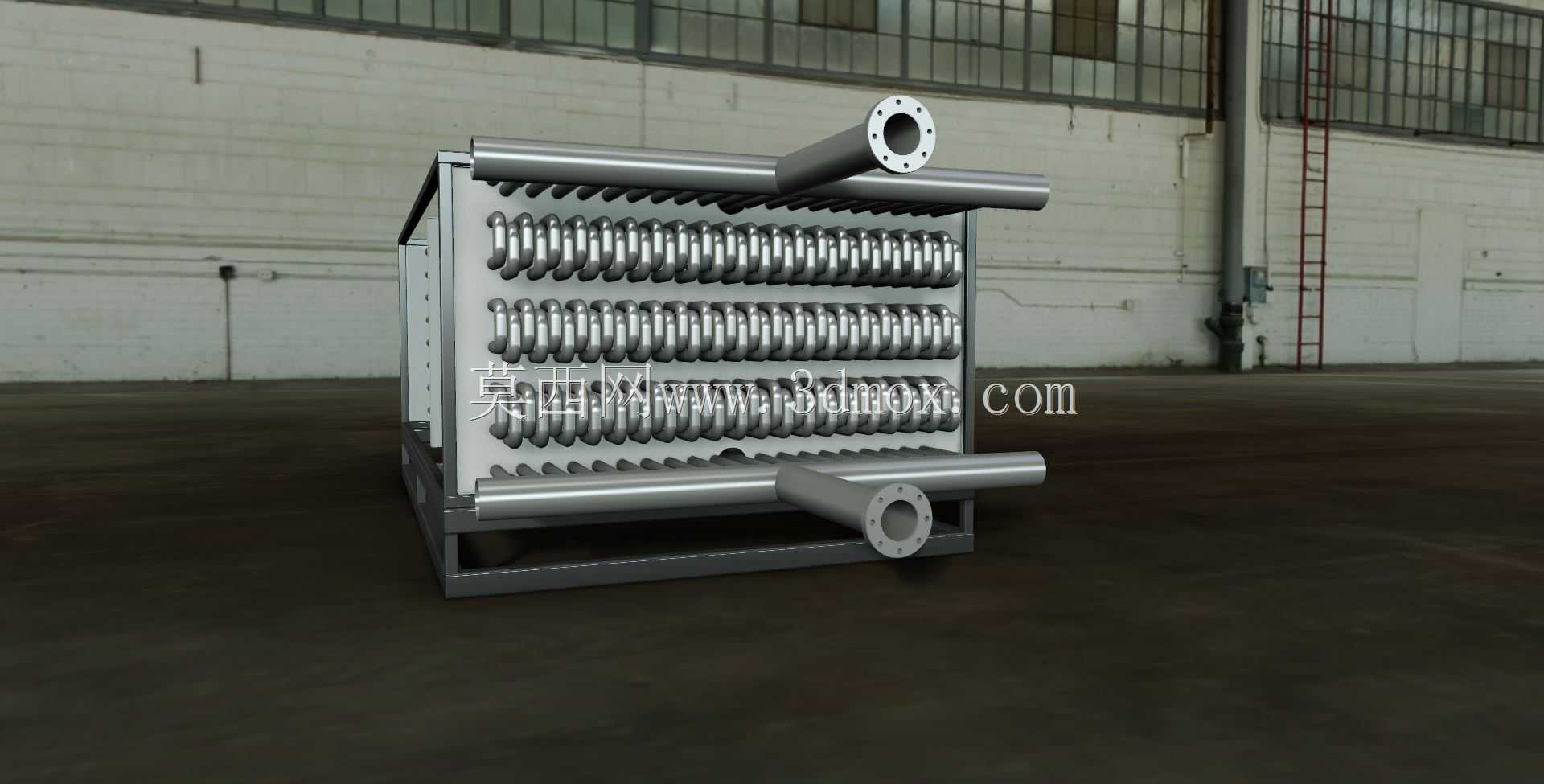

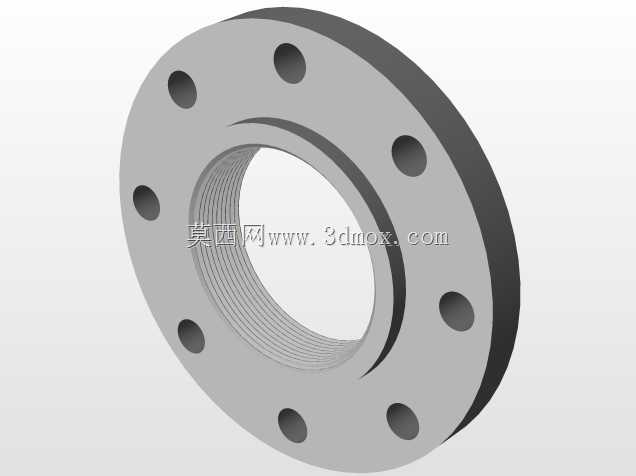

　　结构设计上，整套单元采用框架式承载结构，外围的型钢框架承担所有蛇形管组的重量，同时作为安装基准，方便整体吊装嵌入设备预留的安装位。管路的进出口采用同向侧出的排布方式，能够减少外接管路的弯折数量，降低现场安装的管路阻力，进出口法兰的位置预留了足够的操作空间，方便后期维护时拆卸密封垫片、紧固连接螺栓。管组之间采用等间距排布，间距尺寸经过流场模拟验证，既保证管外介质能够顺畅流过管间缝隙，不会出现流动死区导致局部换热效率下降，又不会因为间距过大导致整体设备体积超标。

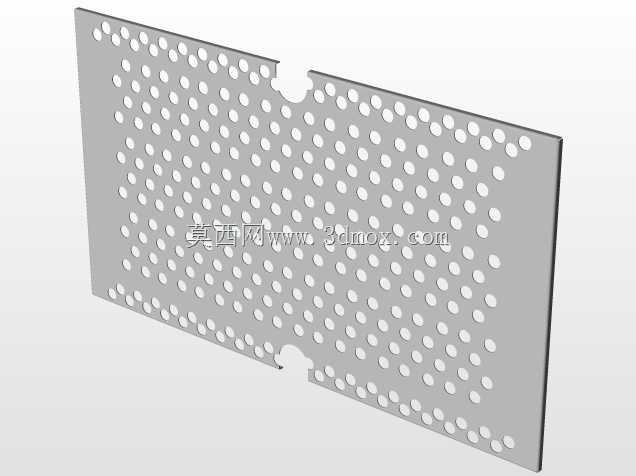

　　安装边界方面，建模时已经预留了框架底部的固定螺栓孔位，孔位间距适配常规工业设备的安装基座尺寸，整套单元的外形尺寸控制在常规工业风道的截面尺寸范围内，不需要对原有设备风道做大规模改造就能直接替换原有老旧换热单元。管组的支撑卡件采用可拆卸式设计，当某一段管路出现腐蚀泄漏时，可以单独拆卸对应位置的卡件更换管段，不需要整体报废整套换热单元，大幅降低后期运维成本。

　　设计思路上没有追求过于复杂的结构，而是优先考虑工业场景下的可靠性与易维护性：蛇形管的弯折段全部采用圆滑过渡，没有锐角结构，减少介质在管内流动时的局部阻力，降低输送泵的运行功耗；管组与框架之间的连接采用隔热垫片隔离，避免热量通过框架直接传导造成不必要的热损失，同时也能减少不同金属接触带来的电化学腐蚀风险，延长设备整体使用寿命。在不同工况适配性上，这套结构可以通过调整管路材质、管壁厚度、管排数量，适配不同压力等级、不同温度区间的换热需求，不管是常压的空气采暖场景，还是中压的液体介质换热场景，都能通过调整参数满足使用要求。建模过程中对每一段管路的中心线都做了连续曲率校验，保证加工时弯管设备能够一次性连续弯折成型，减少管路焊口数量——焊口是换热管路最容易出现泄漏的位置，减少焊口数量就能直接降低设备运行的泄漏风险，这也是工业换热设备设计中非常核心的细节要点。
