1760转速5007型CI系列离心泵结构

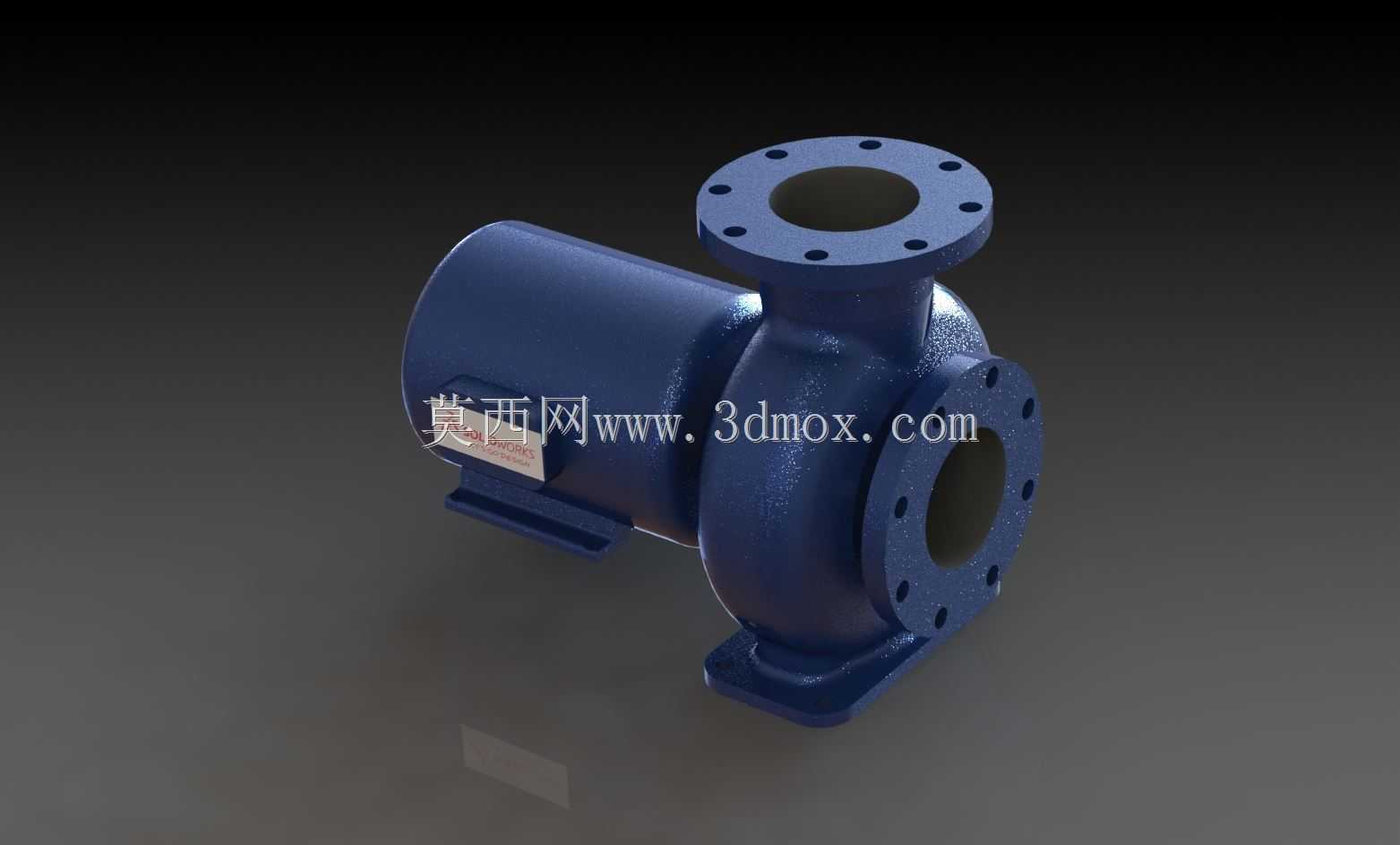

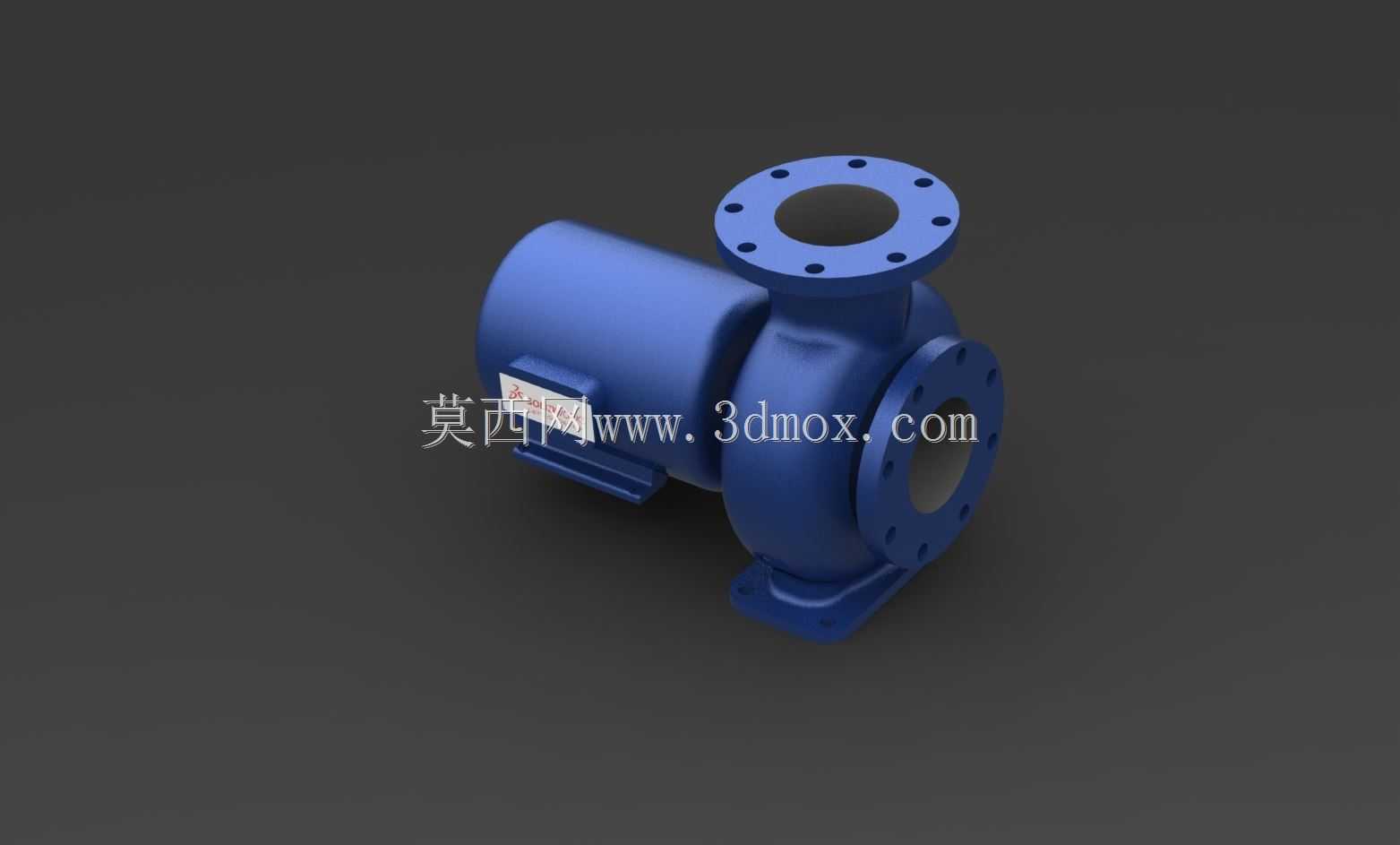

　　在民用建筑供水、工业循环水系统、中小型暖通空调水回路以及轻度腐蚀性流体输送场景中，卧式直联离心泵是应用覆盖度极高的流体输送设备，本次呈现的1760RPM5007型CI系列泵，就是针对这类常规中低扬程输送工况开发的成熟结构。从结构布局来看，这款泵采用电机与泵体直联共轴的设计，省去了传统联轴器连接的中间传动环节，既压缩了整机的轴向安装尺寸，也减少了传动环节的对中误差与功率损耗，日常运维时不需要反复调整联轴器同轴度，降低了现场安装与后期维护的工作量。泵体的进出口均采用法兰连接结构，两个法兰端面分别朝向垂直向上与水平轴向方向，这种进出口排布方式适配绝大多数现场管线的走向需求，法兰盘上均匀分布的螺栓孔位按照通用管路压力等级设计，

　　能够直接和同通径的标准工业管线对接，不需要额外加工转换接头。泵壳采用蜗壳式流道设计，这种流道结构可以将叶轮输出的高速流体动能平稳转化为压力能，减少流道内部的水力冲击与紊流损失，在额定1760转的运行转速下，流道内部的流速分布均匀，能够有效降低运行过程中的流体噪声与振动。泵体底部设置了一体化的铸造安装底座，底座上预留了地脚螺栓安装孔，安装时可以直接将整机固定在混凝土基础或者钢制设备机架上，底座的加强筋结构从泵脚位置延伸至电机支撑段，能够承受整机运行时的振动载荷，避免长期运行后出现底座变形、轴系偏移的问题。电机侧的接线盒设置在泵体上方的侧部位置，接线方向可以根据现场布线需求调整角度，方便现场电工进行电源接线操作，

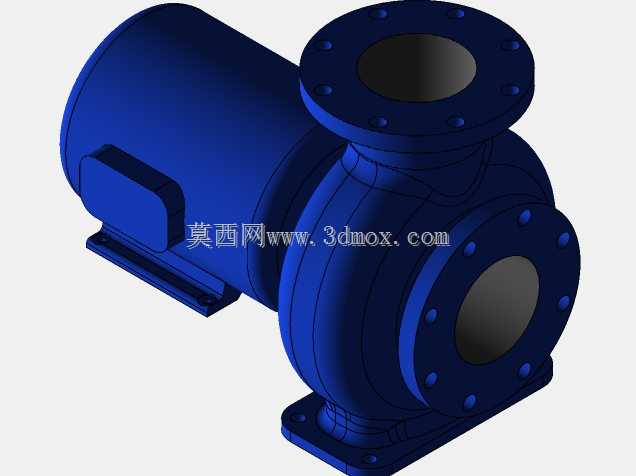

　　不需要额外改动电机端盖的安装角度。从建模细节来看，整个泵体的外形轮廓完全按照实际铸造件的拔模角度设计，所有的安装面、法兰密封面都预留了实际加工的余量特征，螺栓孔的沉头深度、法兰密封面的凸台高度都符合通用机械设计的规范要求。在进行设备选型配套时，这款泵的安装边界需要重点关注几个维度：轴向总长度需要预留电机尾部的接线与散热空间，不能紧贴墙面或者其他设备布置；进出口法兰的中心高度需要和现场管线的中心高度匹配，避免强行对接管线造成法兰密封面受力不均出现泄漏；底座的安装孔间距需要和基础预埋的地脚螺栓位置对齐，若存在偏差需要提前调整基础或者制作过渡安装板。在实际工况应用中，

　　这类直联离心泵通常用于输送温度不超过80摄氏度的清水或者物理化学性质和水接近的流体，不适合输送含大颗粒固体杂质或者高粘度的介质，否则会造成叶轮堵塞、轴封磨损过快的问题。泵体的轴封位置采用常规的机械密封结构，建模时还原了密封腔的安装空间，后期如果需要更换不同形式的轴封，也可以基于这个模型进行密封腔的改型设计。从设计思路上，这款泵的结构优先考虑了通用互换性，绝大多数零部件都采用行业通用的尺寸规格，叶轮、密封件、轴承这些易损件都可以直接采购标准件替换，不需要定制特殊规格的配件，能够有效降低用户的备件库存压力。整机的重心落在底座的中心区域，安装固定后稳定性好，即使在满负荷运行状态下，整机的振动幅度也能控制在工业设备允许的范围内，不需要额外加装减震装置就能满足大多数工况的使用要求。在三维建模过程中，这类泵体的建模需要重点处理蜗壳流道的曲面过渡，保证流道表面的顺滑度，避免出现曲面棱角造成水力性能偏差，同时法兰盘的螺栓孔位需要做圆周阵列，保证孔位的角度偏差在安装允许的范围内，电机外壳的散热筋结构也要按照实际电机的尺寸还原，方便后续做整机的干涉检查与散热仿真分析。对于做管路系统设计的工程师来说，这个模型可以直接导入到厂区管线或者建筑给排水的整体装配模型中，用来核对泵的安装空间、管线对接位置，提前发现现场布置可能存在的干涉问题，减少现场安装时的整改工作量。
