工业方形组合式冷却塔三维结构设计

　　这款方形组合式冷却塔的三维建模，完全围绕冶金厂区、大型化工生产区的循环水冷却场景做结构还原，建模过程中优先考虑了现场安装的边界约束与运维检修的实际需求，没有做脱离工程实际的夸张造型设计。从实际应用场景来看，这类设备主要服务于钢铁冶炼、大型化工合成、集中式中央空调系统的循环冷却水降温环节，承接换热设备导出的带温循环水，通过气水接触换热将水温降至工艺要求区间，保障前端换热系统、生产设备的持续稳定运行，避免因循环水温过高导致生产工况波动、设备过热停机的问题。

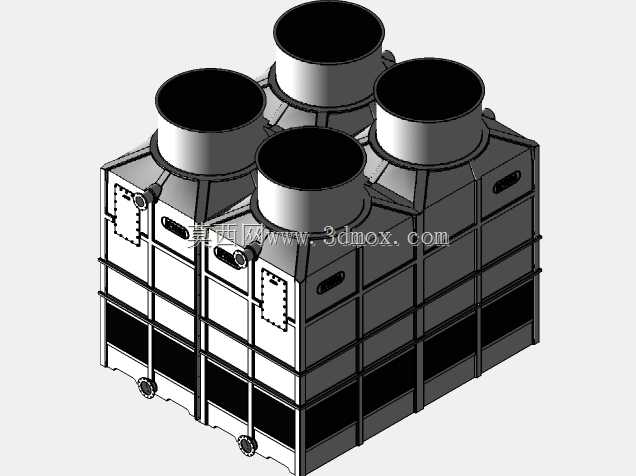

　　建模时首先梳理了设备的功能逻辑：塔体顶部的多组风筒是排风结构，对应内部的轴流风机组件，运行时带动塔内空气自下而上流动，与布水系统分散落下的热水形成逆向接触，通过蒸发散热、接触换热带走水中热量，换热后的低温水汇集到塔体底部的集水盘，通过回水管道重新输送到生产换热环节，完成整个冷却循环。塔体侧面预留的多组法兰接口，分别对应循环水进水、出水、溢流、排污、补水的管路连接位，建模时严格按照工程常用的法兰间距做了位置排布，避免现场配管时出现管路干涉、操作空间不足的问题。

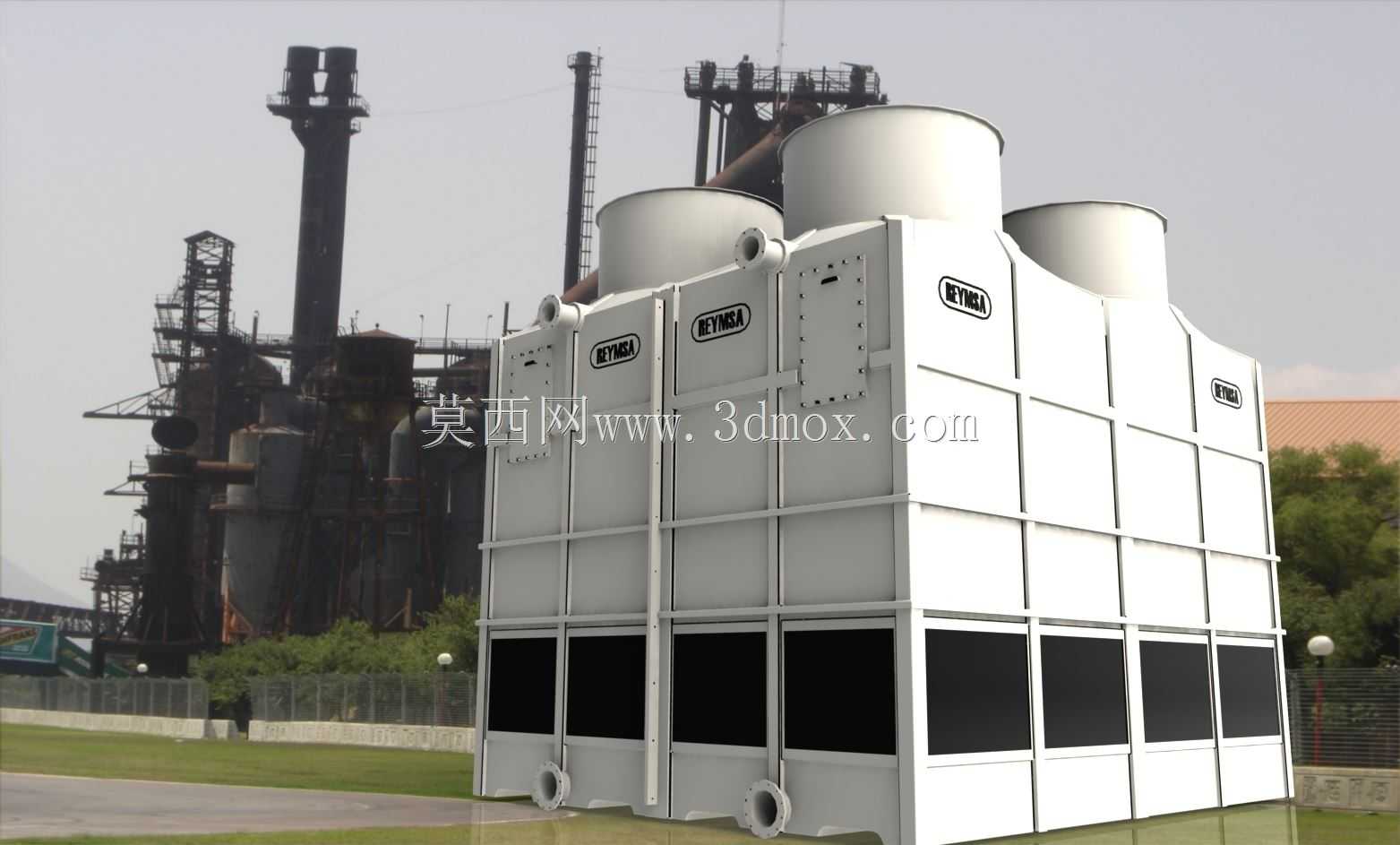

　　外形结构上采用多单元组合式的方形壳体设计，相比传统圆形冷却塔，方形结构的场地适配性更强，可根据现场冷却水量需求灵活增减组合单元数量，不需要单独定制异型壳体，降低生产制造与现场安装的成本。建模过程中对塔体的外部加强筋做了精细化还原，每道加强筋的间距、型材规格都参考了行业通用的结构设计标准，保障塔体在户外大风载荷、长期满水运行工况下的结构强度，避免出现壳体变形、焊缝开裂的问题。塔体下部的黑色检修窗区域，对应内部的填料层、布水器检修通道，建模时预留了足够的开门操作空间，运维人员可直接通过检修窗进入塔内更换老化填料、清理布水器堵塞物，不需要拆解塔体主体结构，大幅降低后期运维的工作量。

　　安装边界方面，建模时明确标注了设备的基础承载要求、外围预留空间参数：塔体底部的支脚位置对应混凝土基础的预埋钢板点位，安装时需要保障基础平面度误差控制在工程允许范围内，避免塔体倾斜导致布水不均、风机运行偏磨的问题；塔体周边需要预留不小于1.2米的检修通道，顶部风筒位置需要避开厂区高压线路、高架管廊的安全距离，同时保障排风方向无遮挡，避免排出的湿热空气被重新吸入塔内进风口，降低冷却效率。塔体侧面的爬梯、顶部的检修护栏结构也在模型中做了完整还原，爬梯的踏步间距、护栏高度都符合工业设备安全设计规范，保障运维人员攀爬检修时的操作安全。

　　从设计思路上，整个模型没有做冗余的装饰性结构，所有外部构件都服务于功能需求：塔体表面的品牌标识位预留了平整安装面，方便后期粘贴设备铭牌、参数标识；底部的排污口设置在集水盘的最低点位，方便运维时彻底排空塔内积水、清理沉积的水垢与杂物；补水口配套了液位联动的安装位，可直接加装自动补水阀，根据集水盘水位自动补充冷却水，减少人工巡检的工作量。建模过程中也充分考虑了运输边界，单组塔体单元的外形尺寸控制在常规货运车辆的装载限界内，不需要做超限运输审批，降低设备从生产厂区到安装现场的物流成本，到场后可直接通过厂区吊装设备完成单元拼接，缩短现场安装的施工周期。
