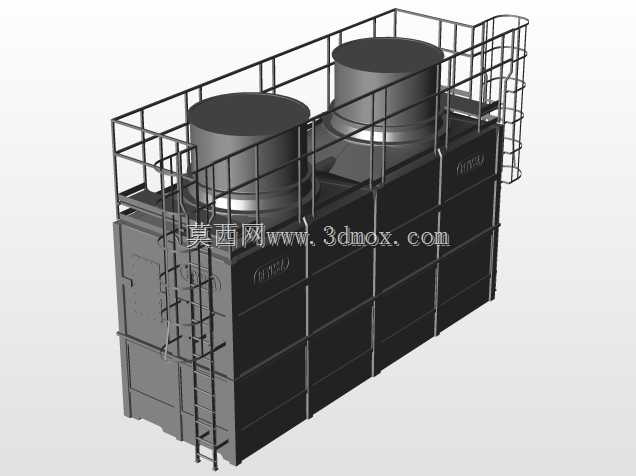

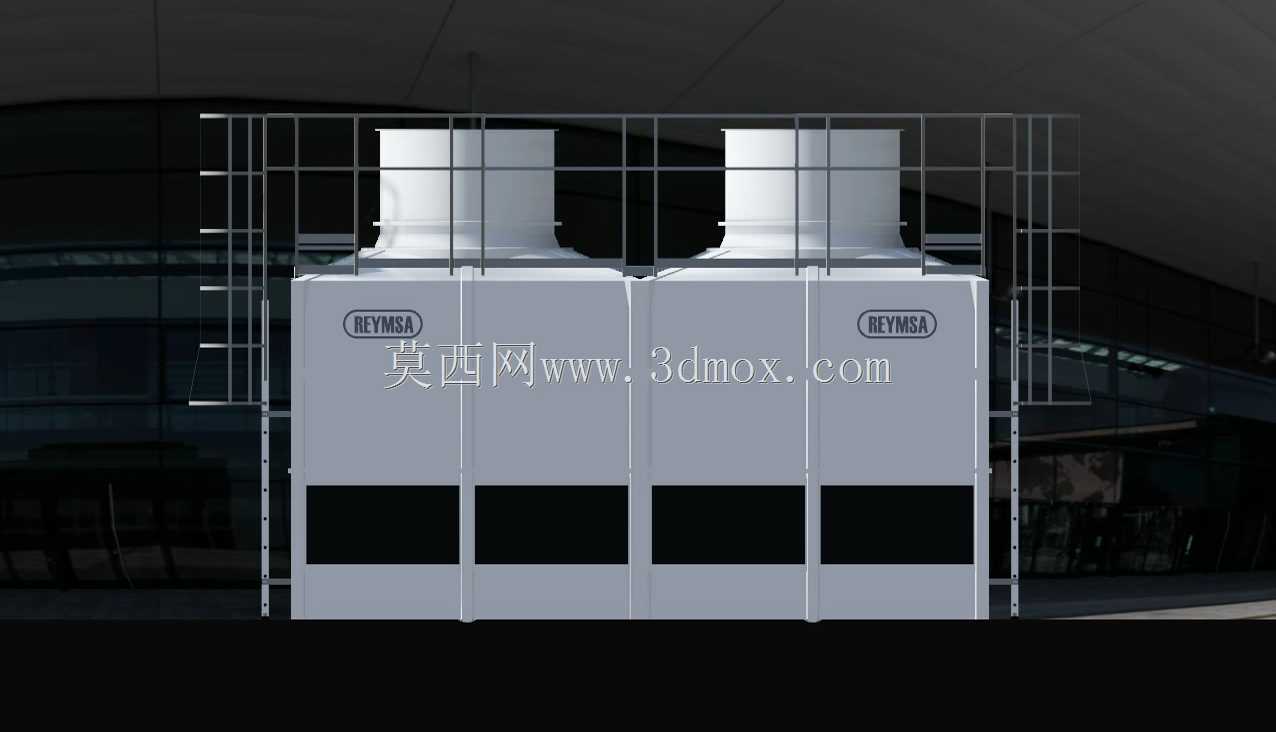

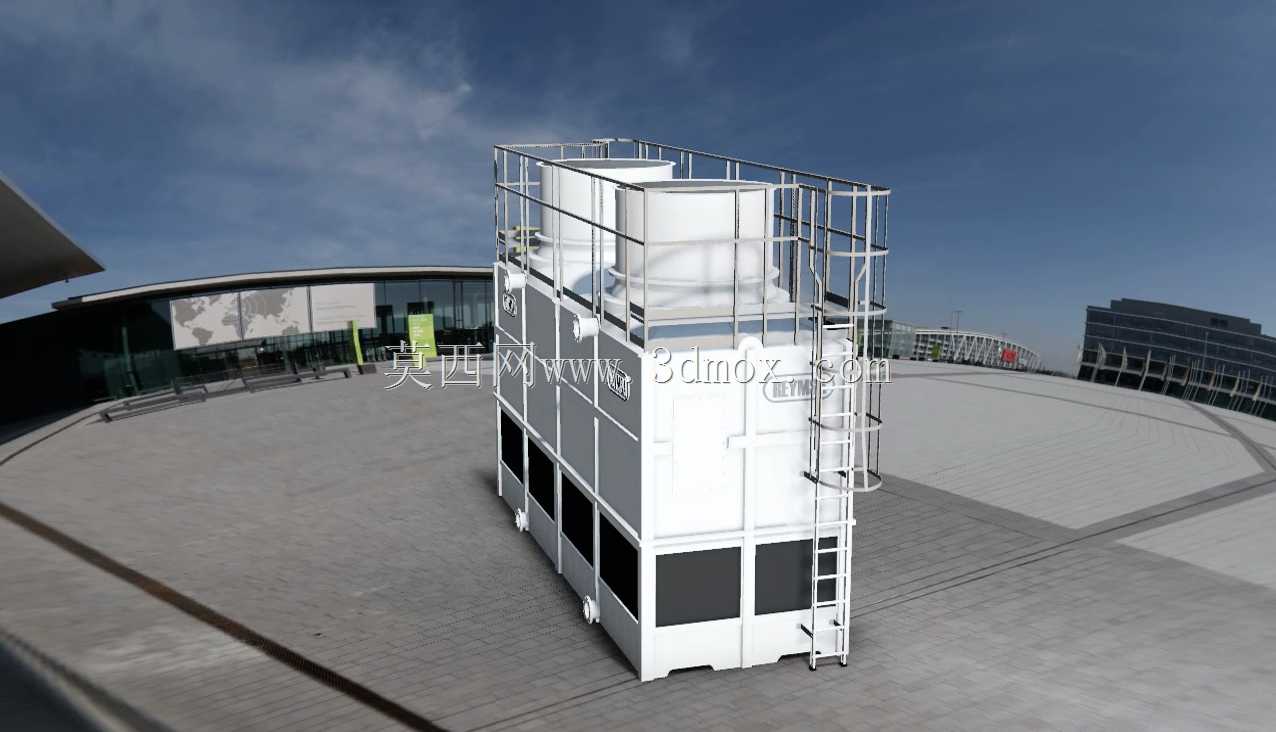

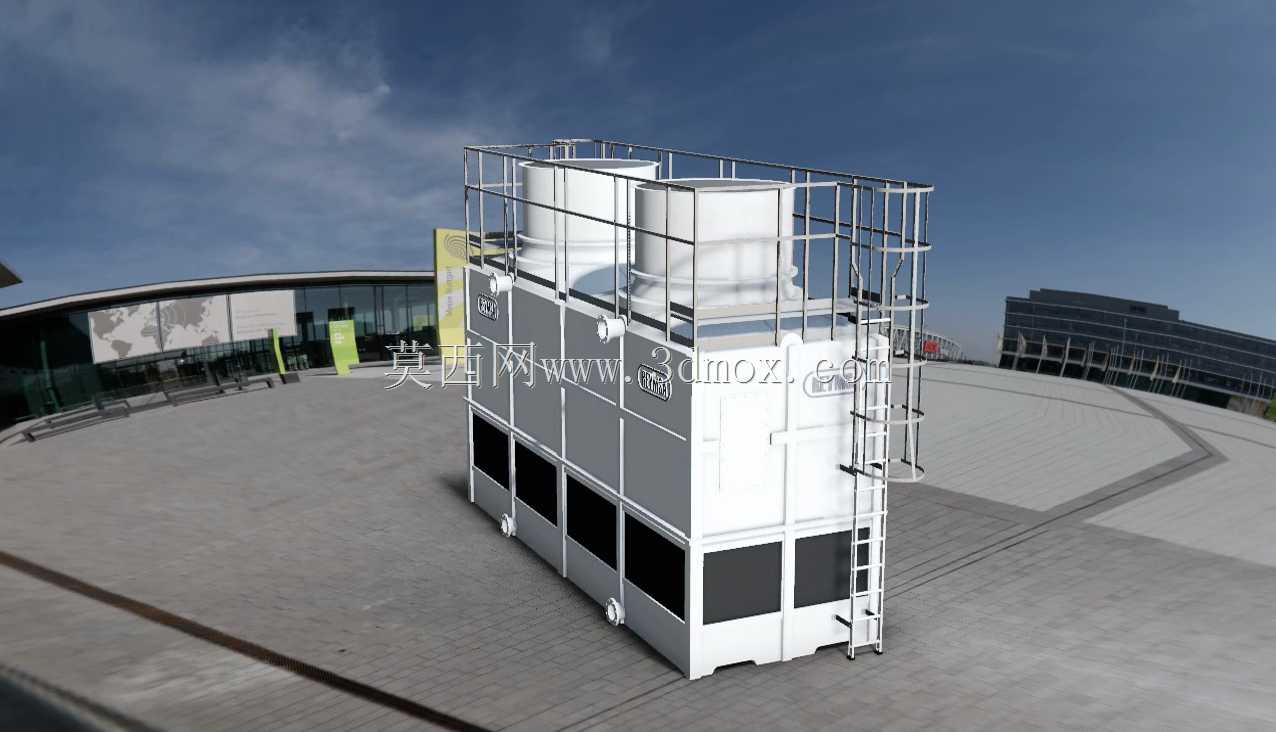

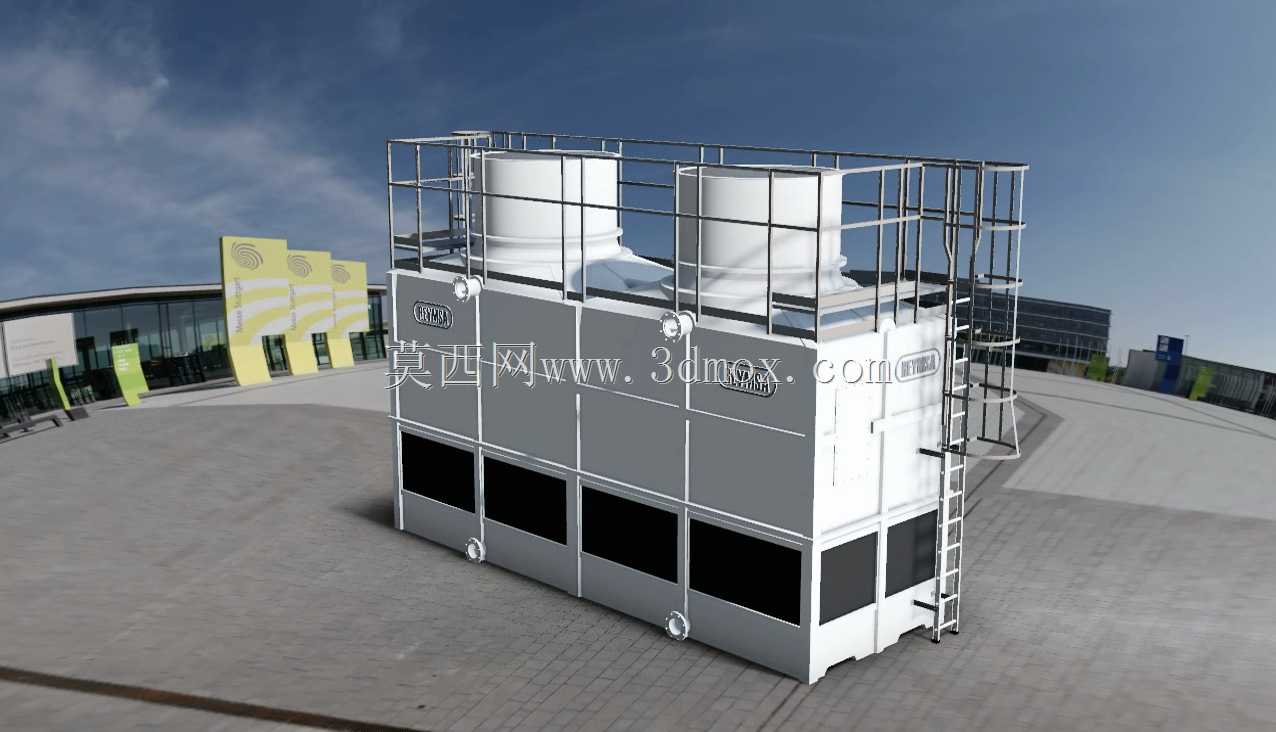

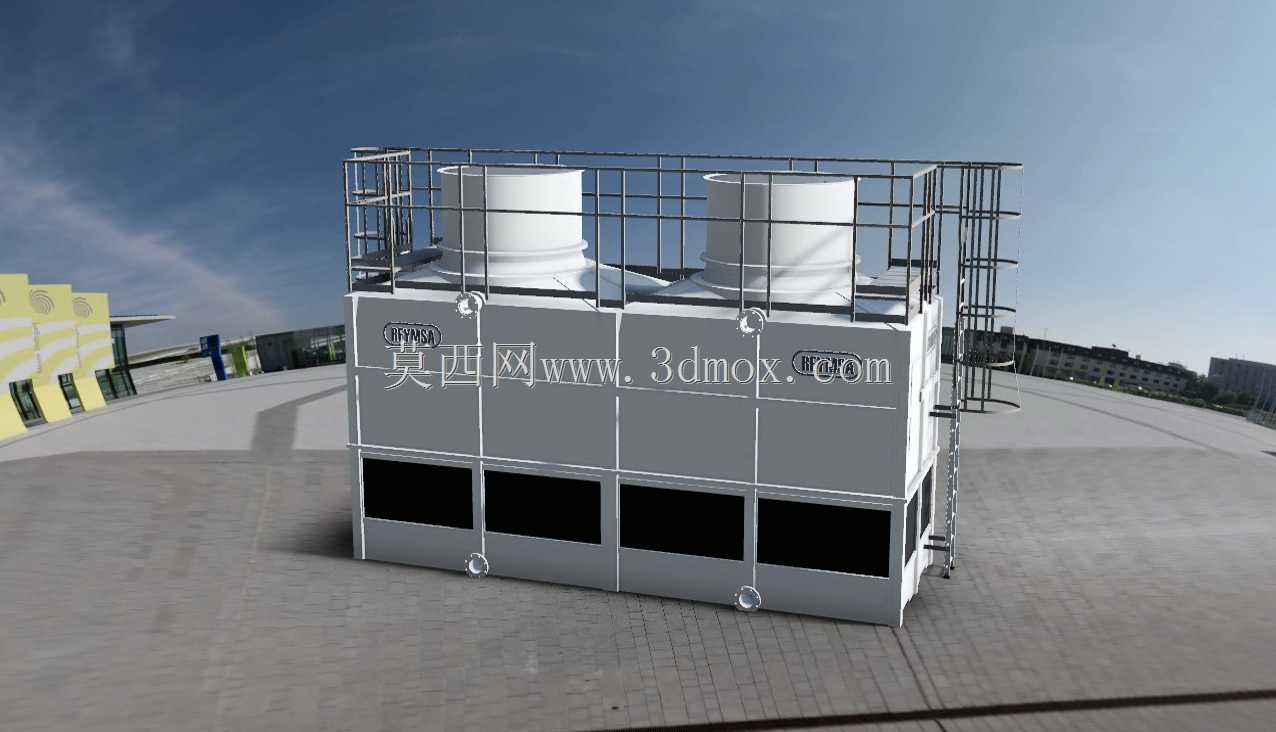

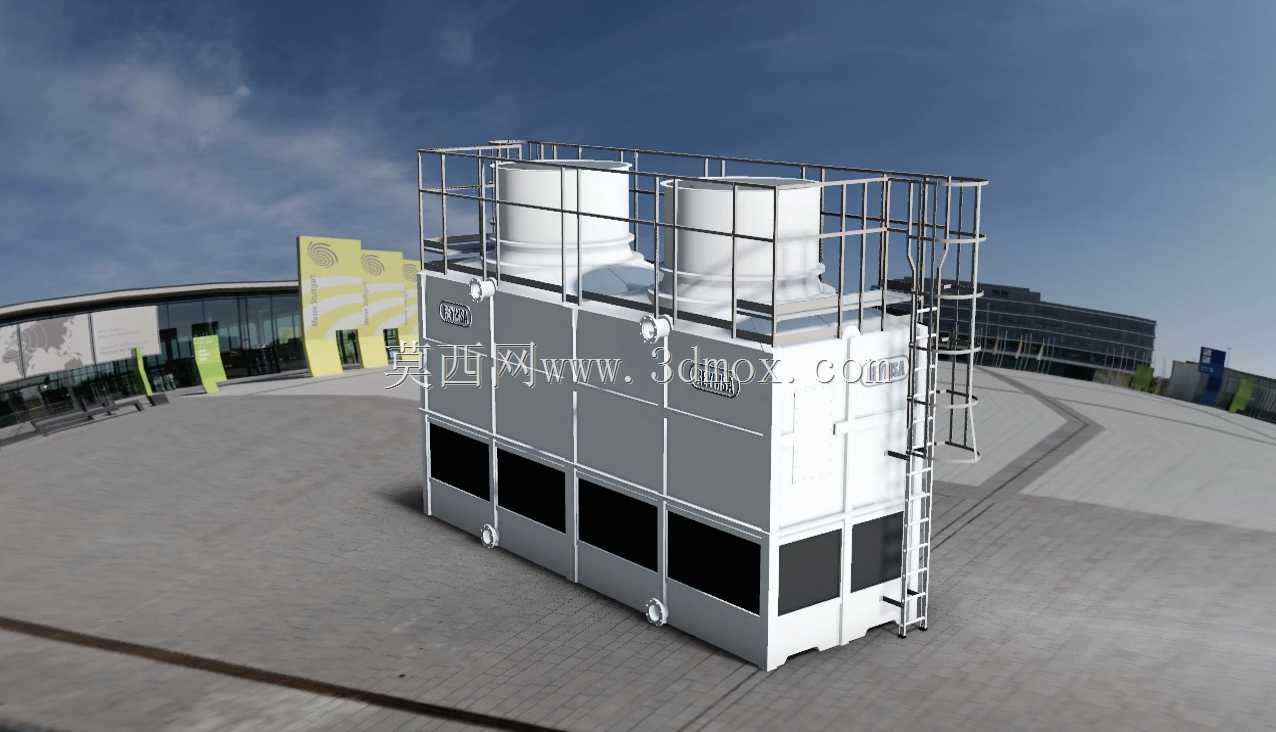

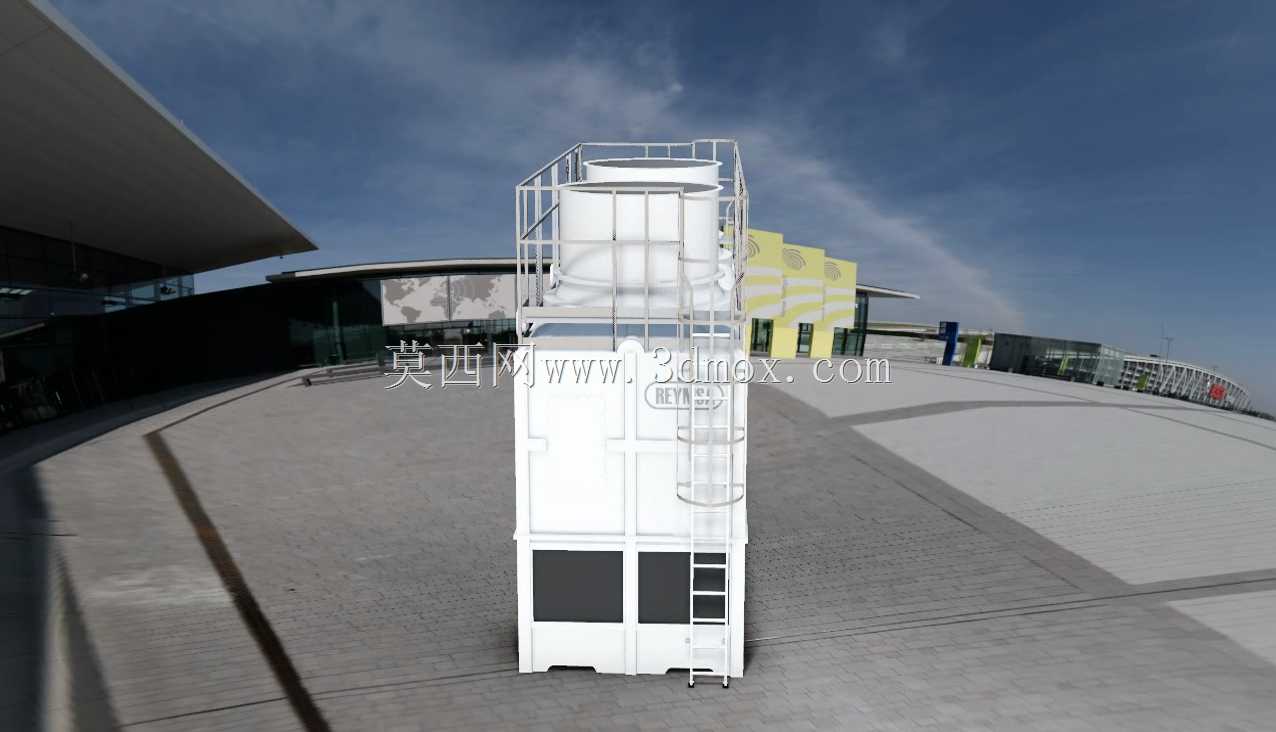

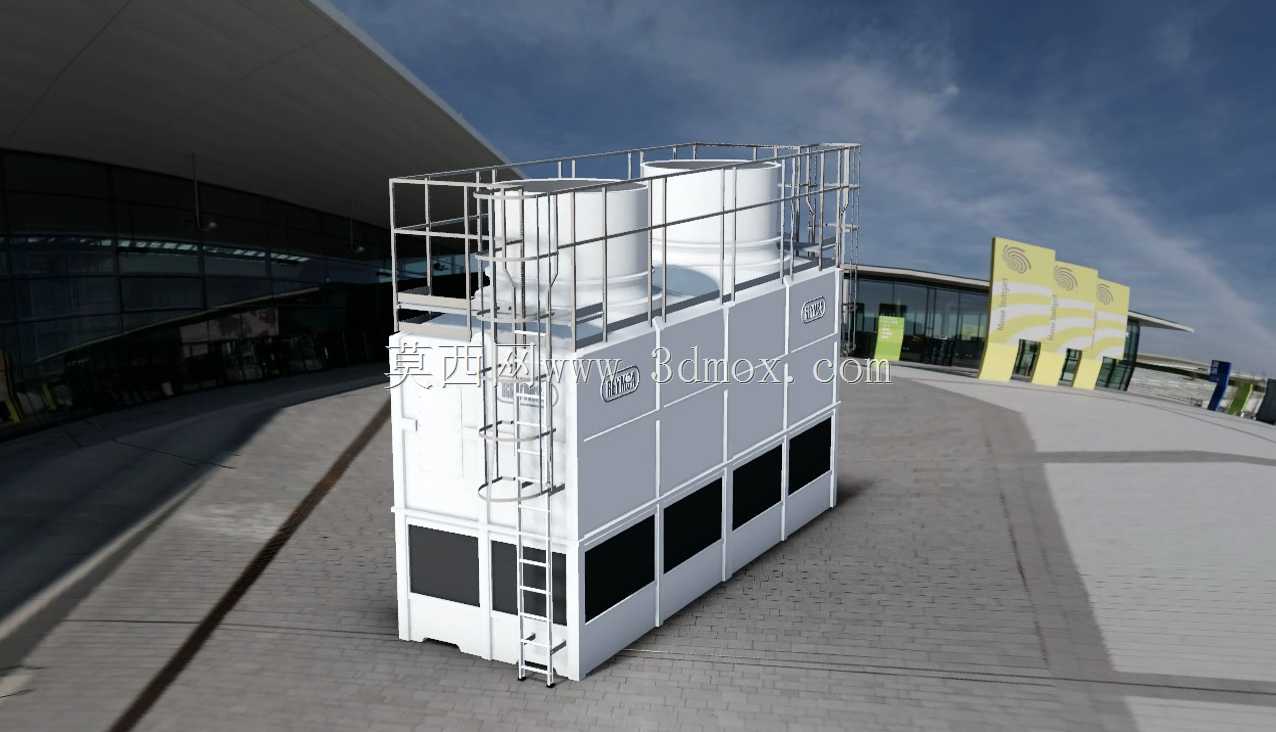

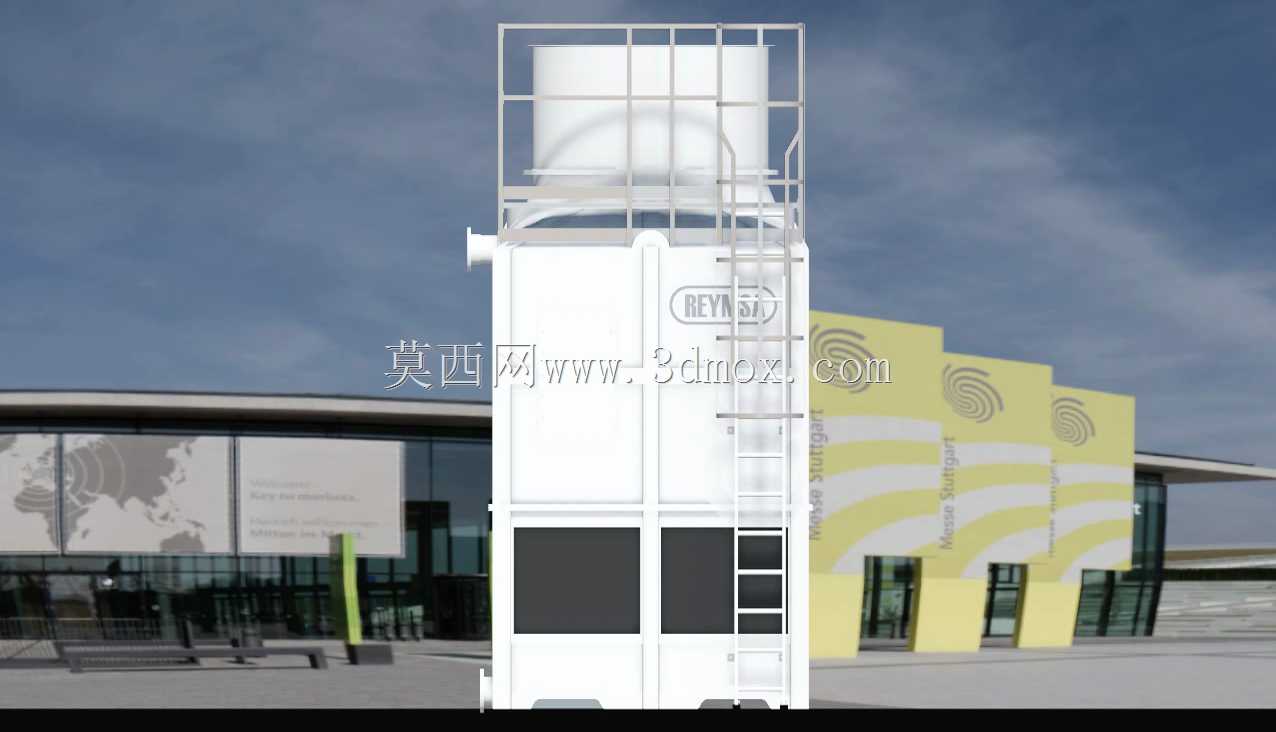

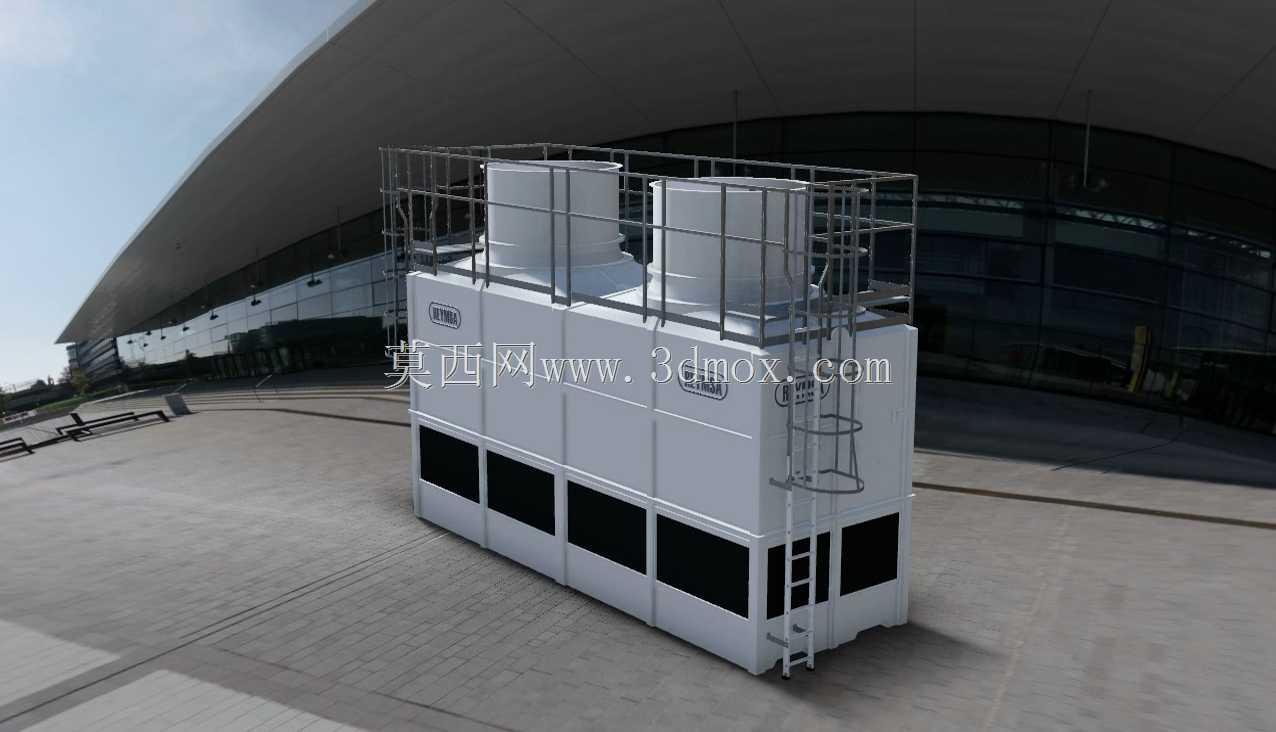

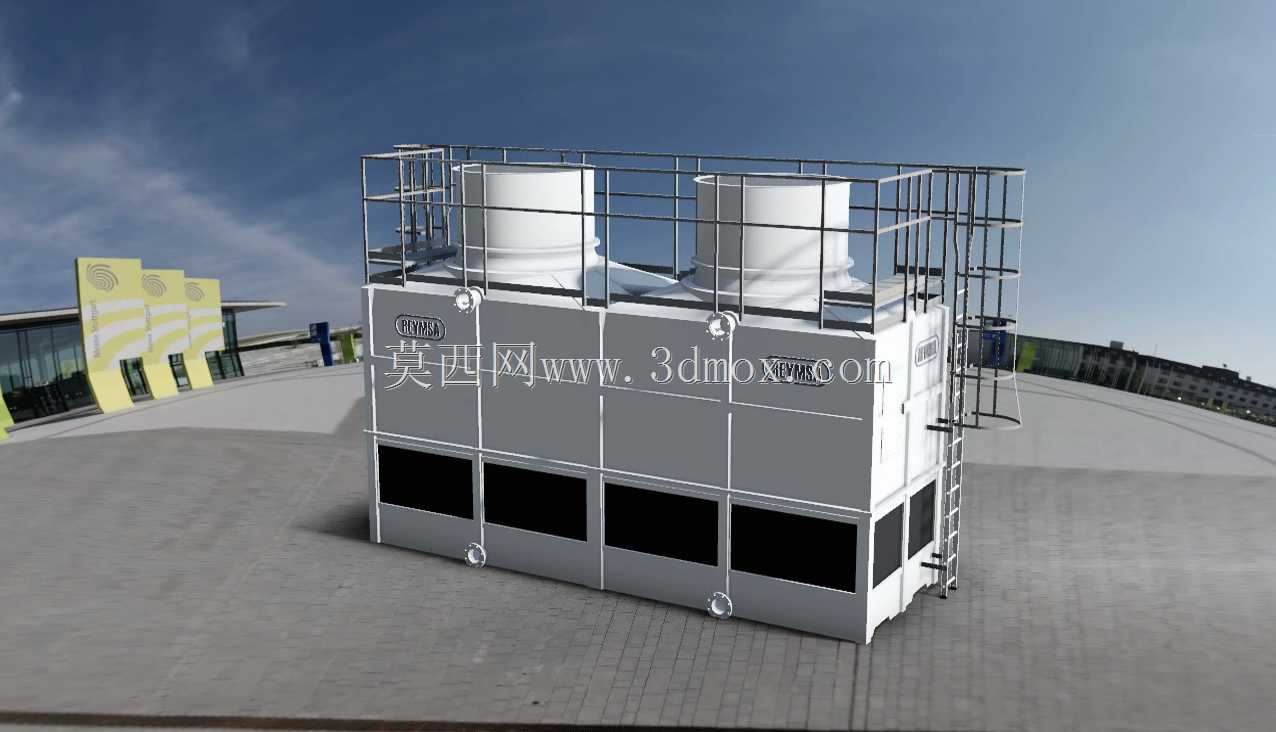

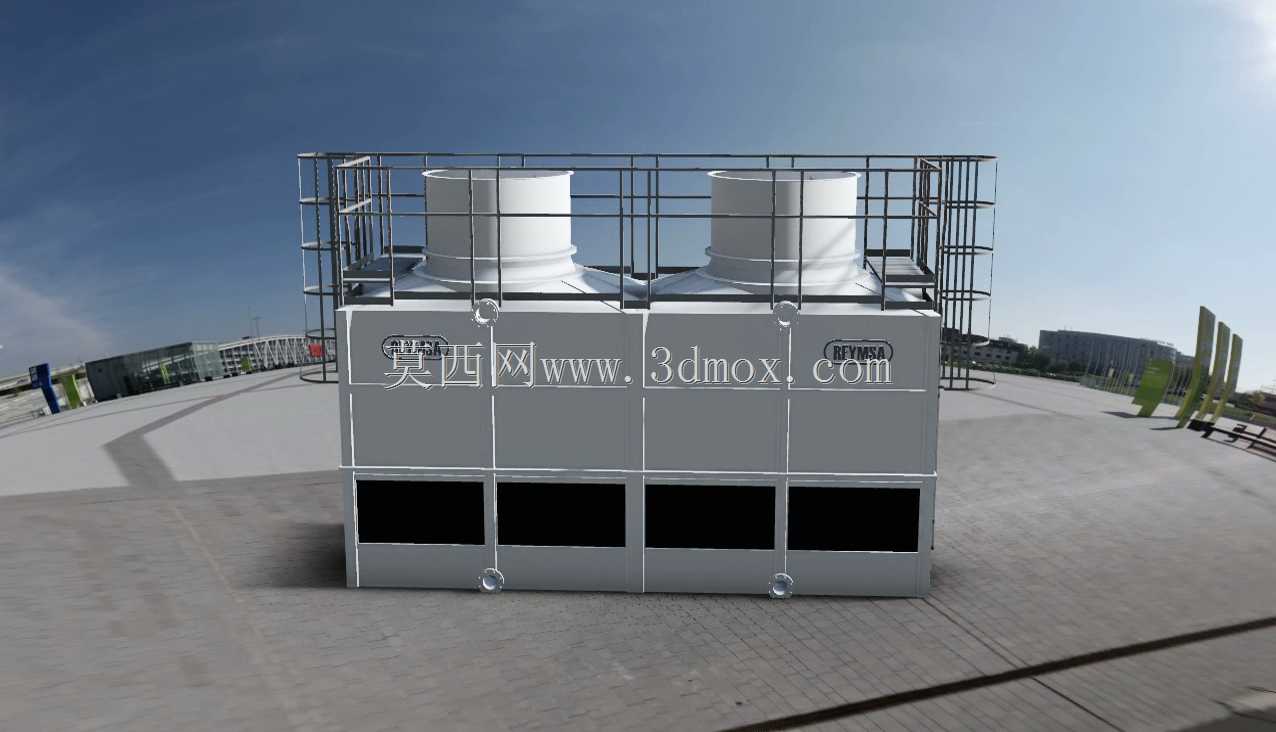

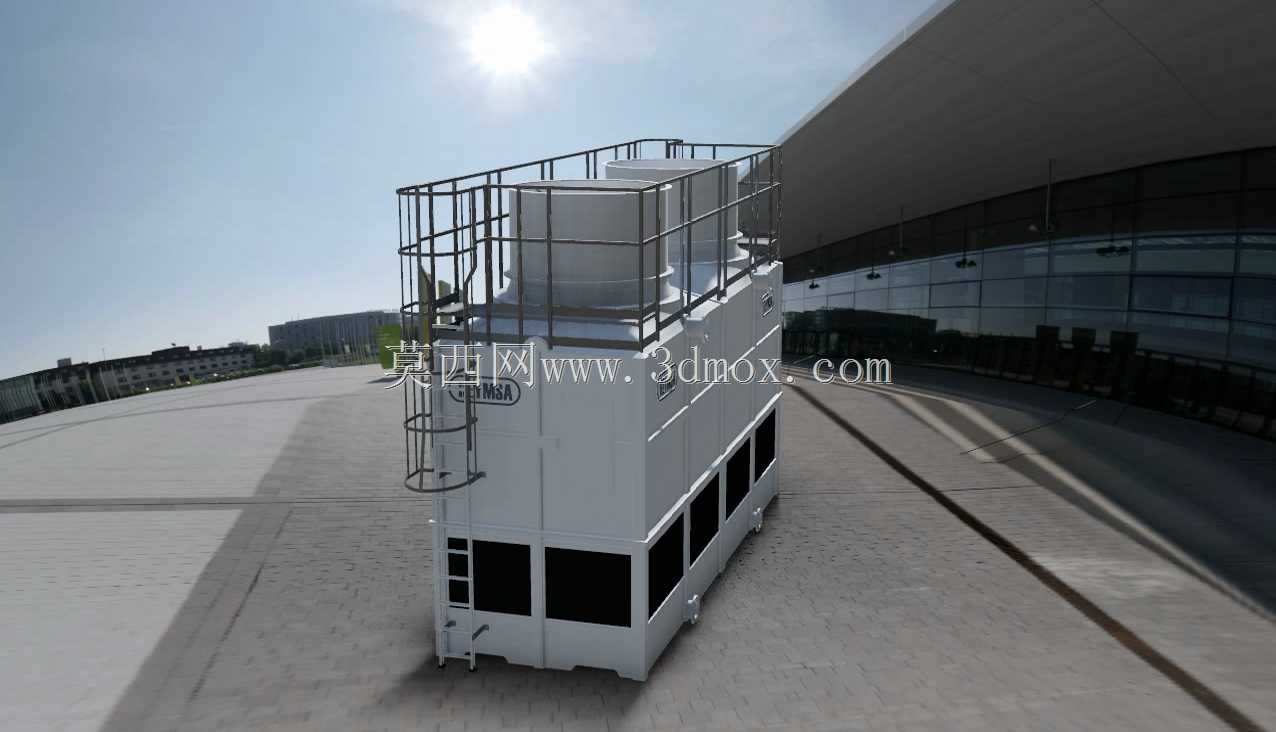

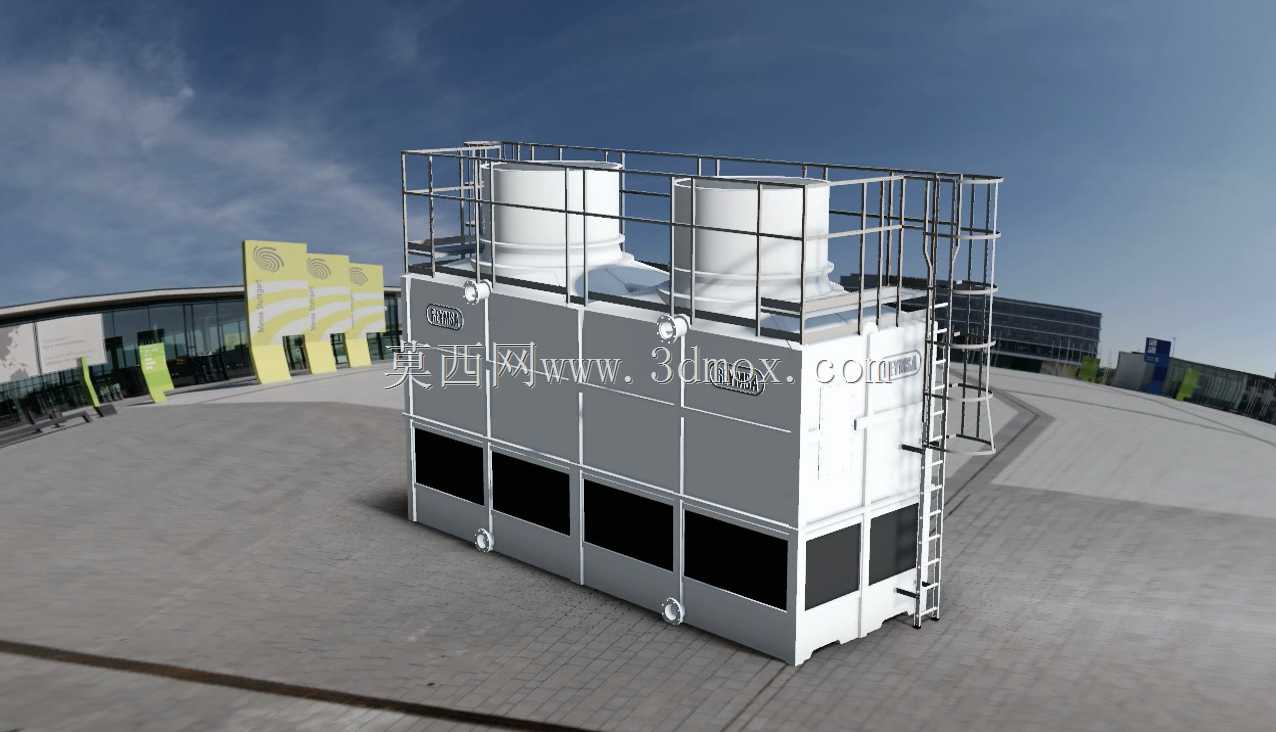

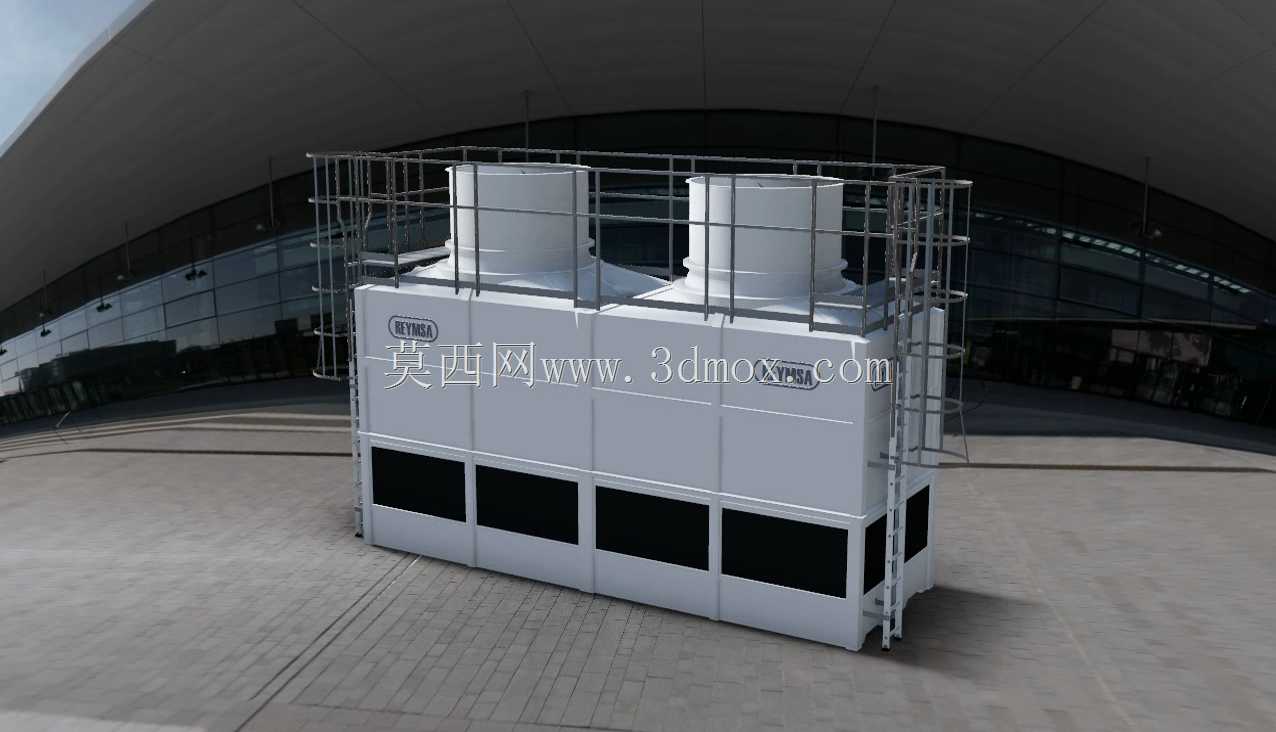

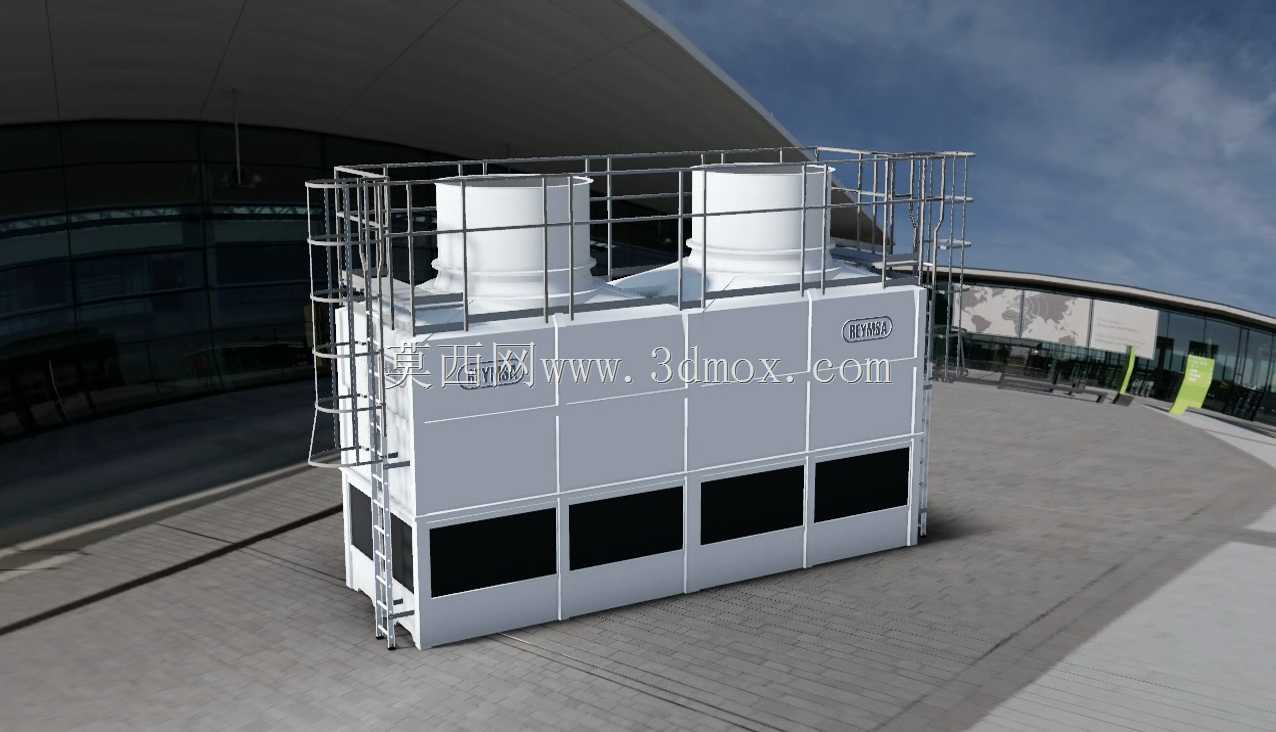

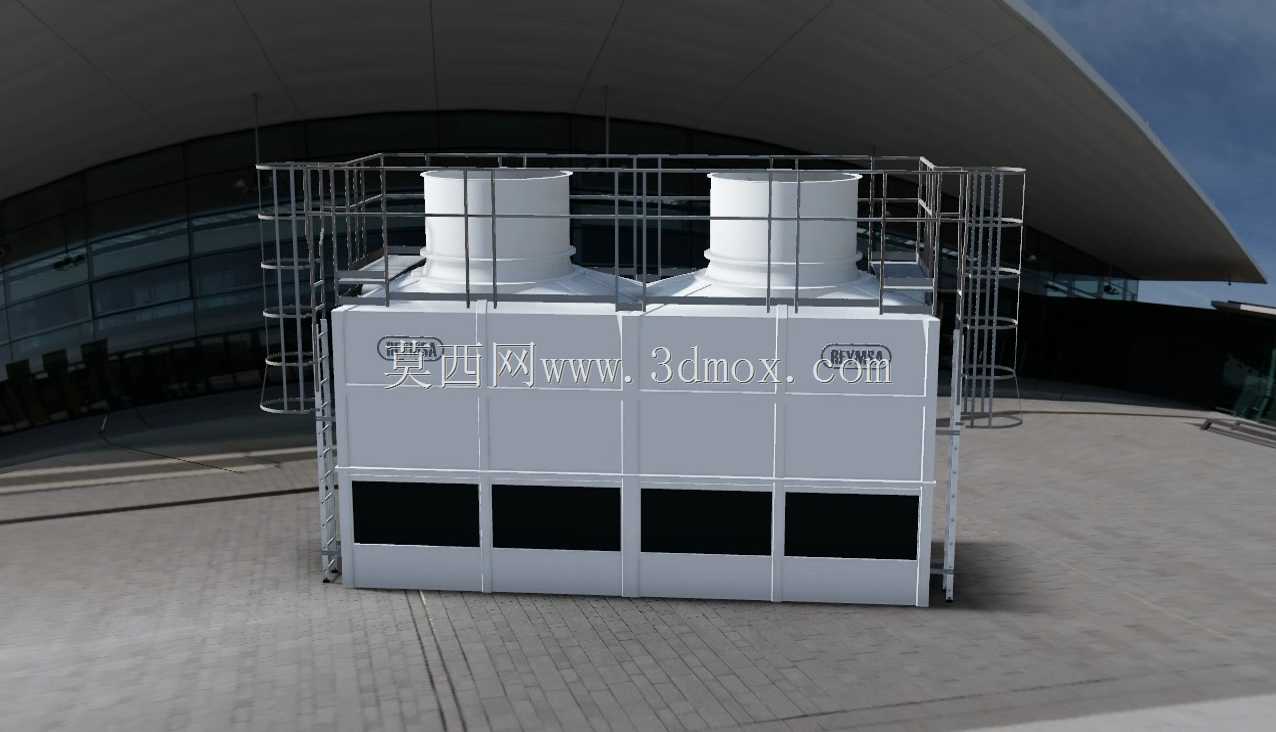

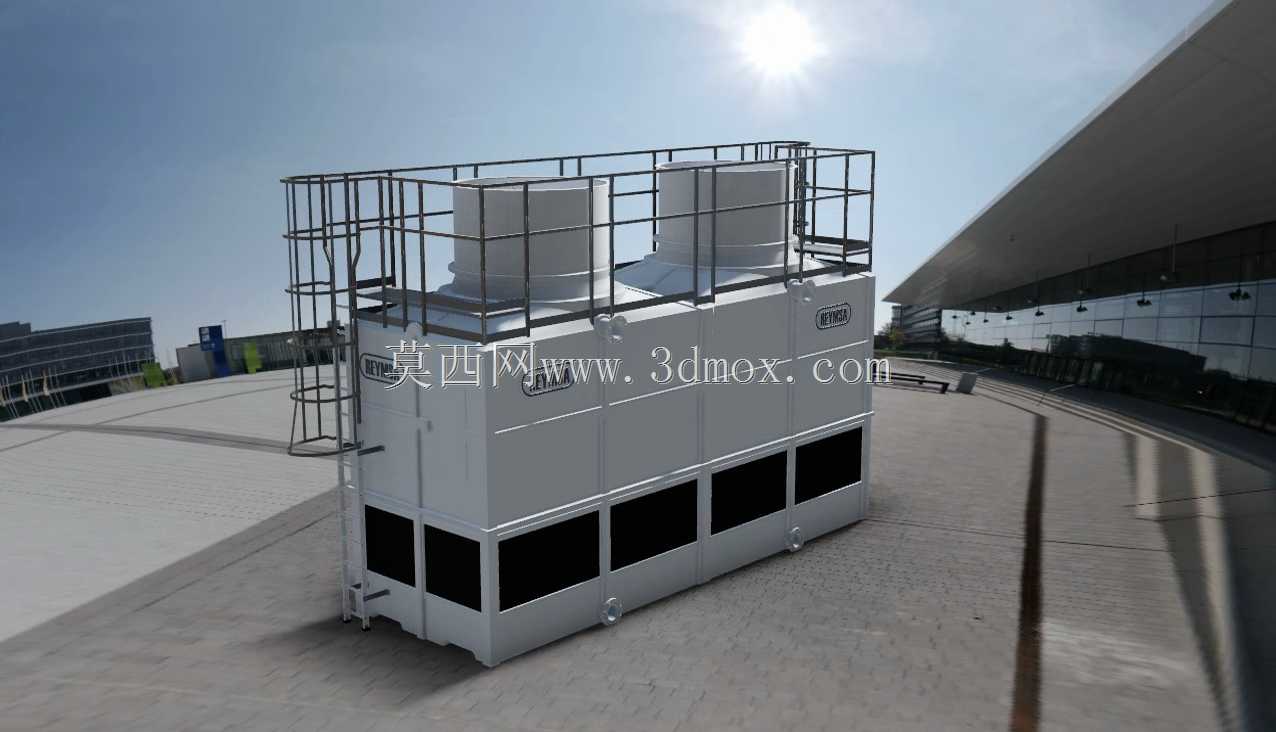

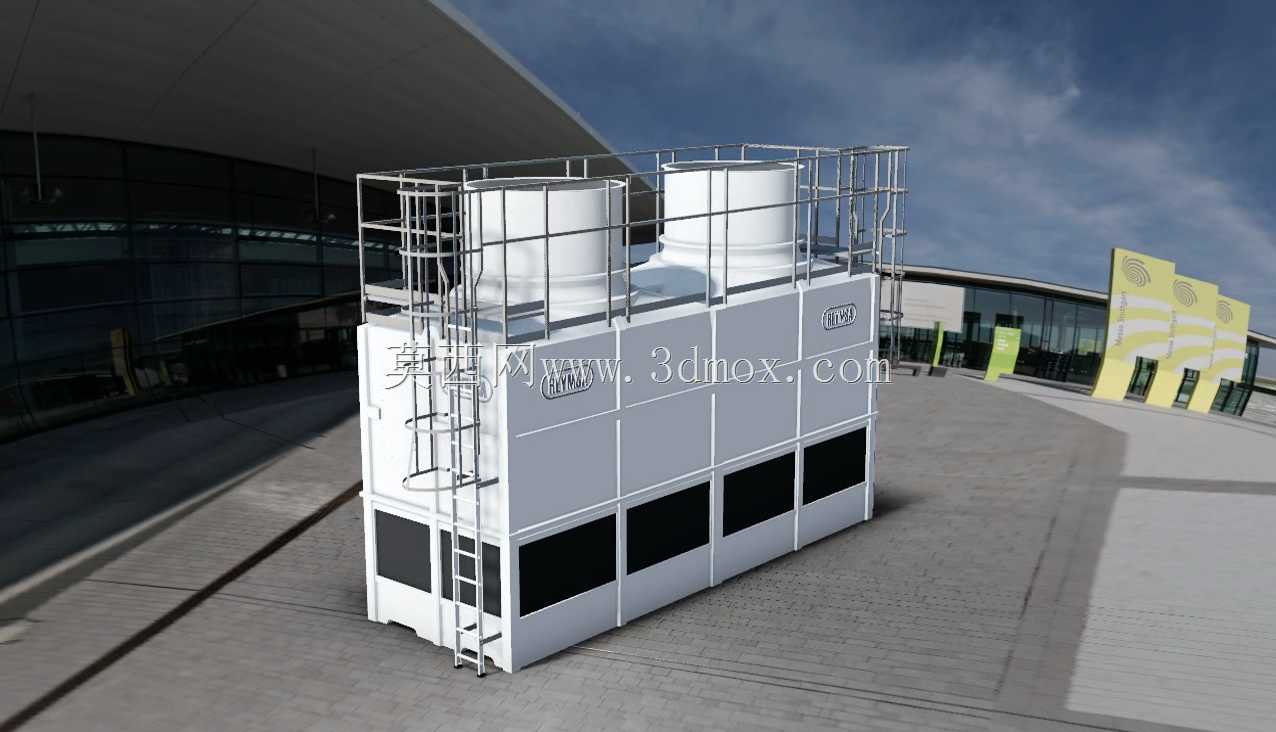

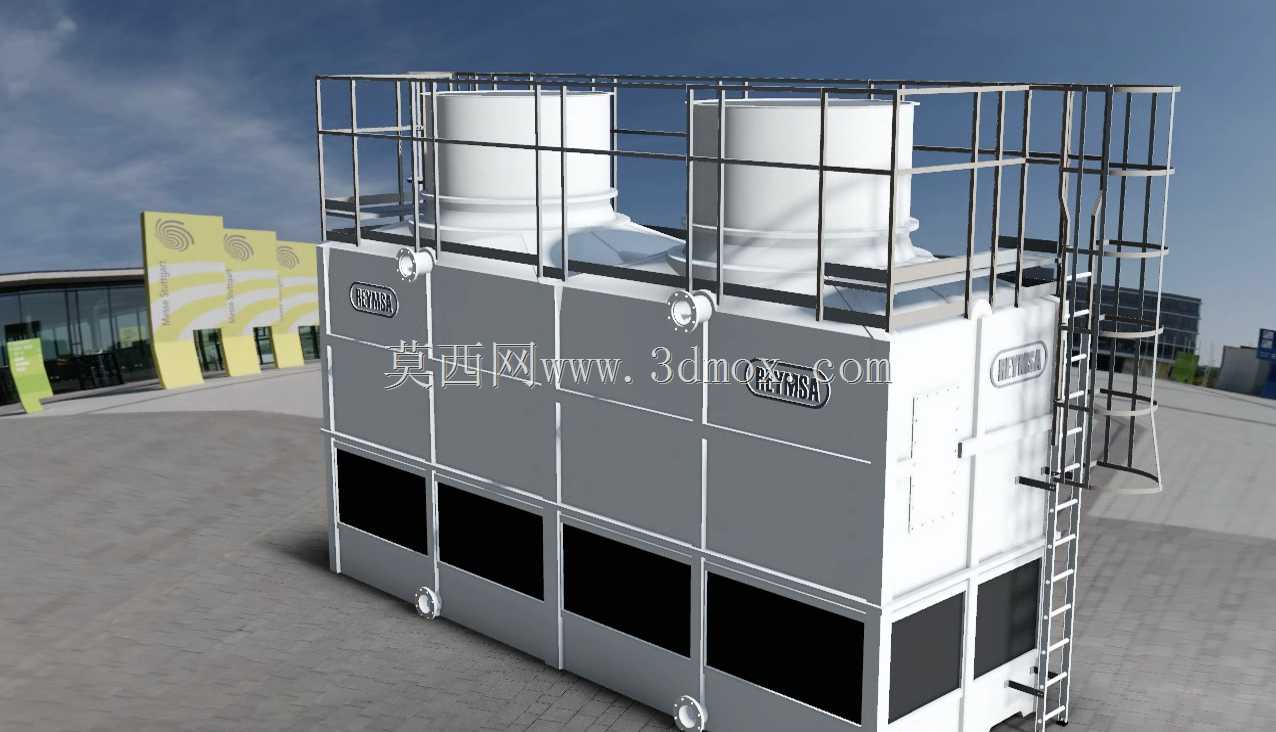

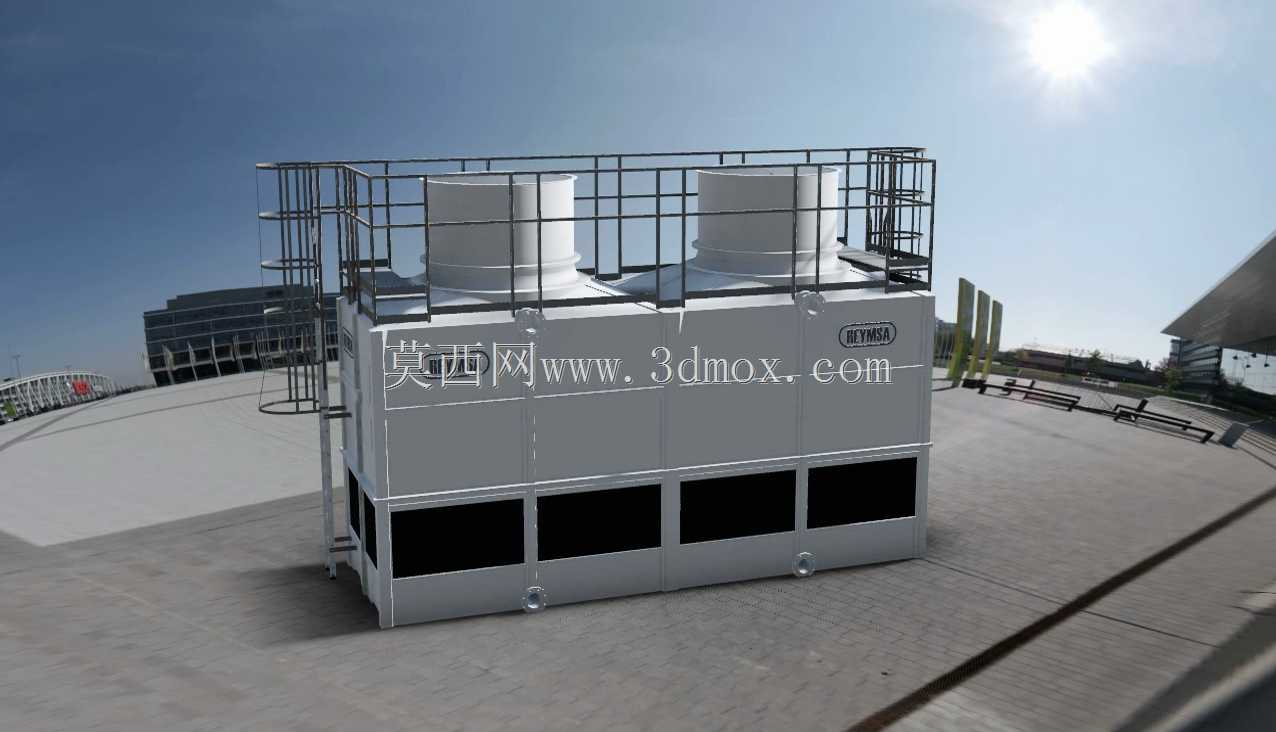

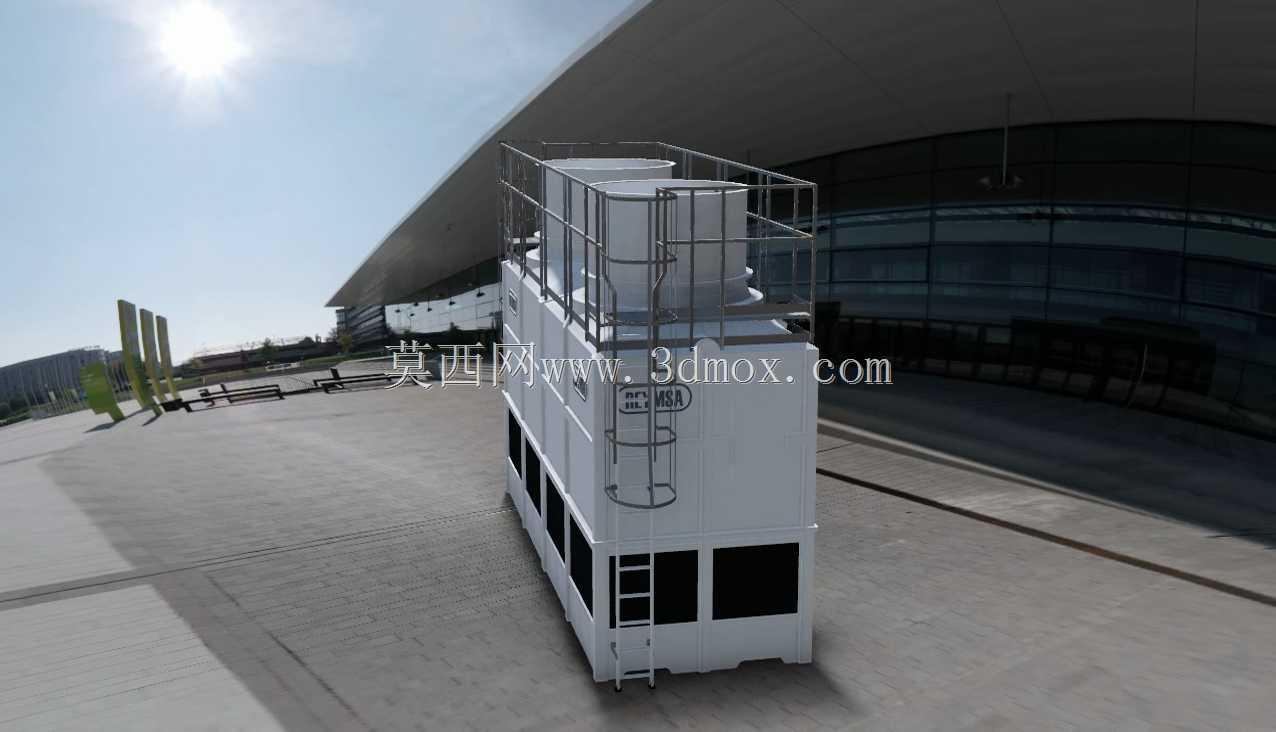

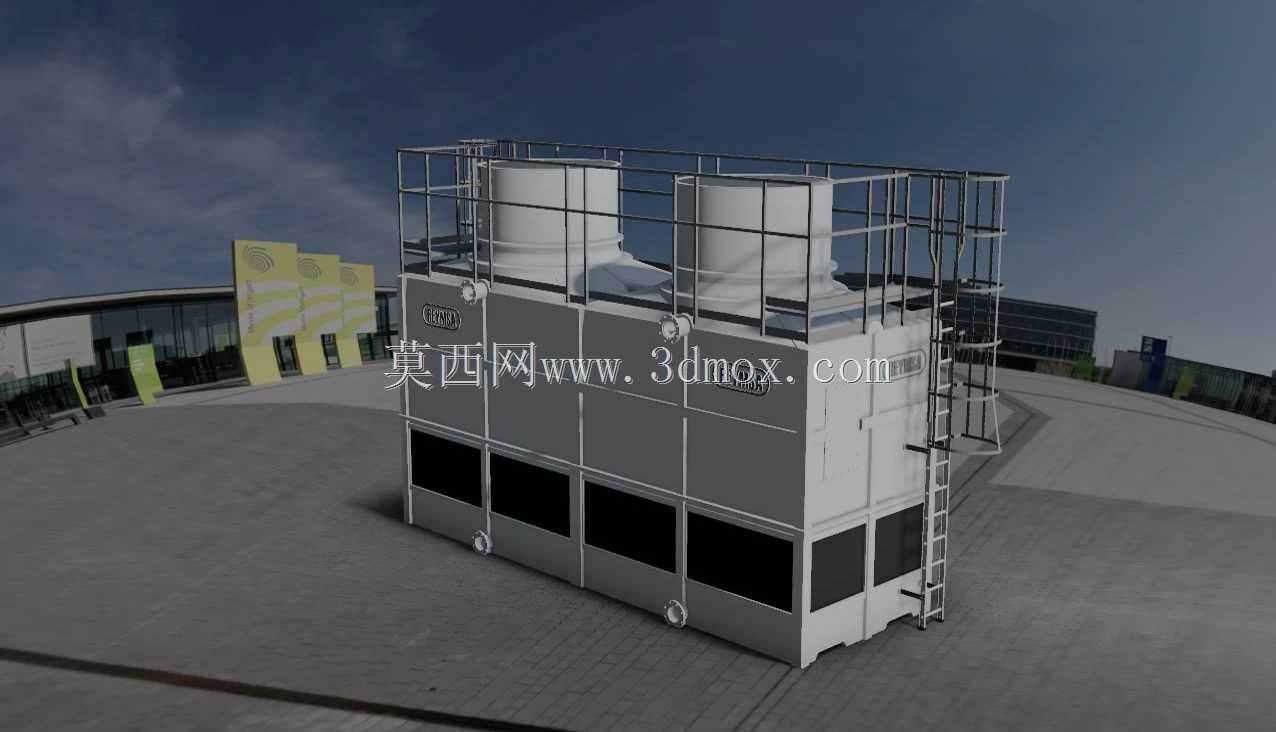

雷姆萨RT系列闭式冷却塔三维结构

　　在商业综合体、数据中心、工业制程冷却的场景里，这类闭式冷却塔的选型与安装一直是机电配套的核心环节，不同于开式塔直接让循环水与空气接触的结构，该款设备采用全封闭的盘管回路设计，管内走需要降温的工艺循环介质，管外通过喷淋水蒸发带走热量，既能保证被冷却介质的清洁度，避免管路结垢堵塞，也能减少介质的蒸发损耗，尤其适配对水质要求高、管路承压稳定的制冷主机、中频炉、空压机集群等配套场景。从结构设计逻辑来看，设备采用双模块并联的箱体布局，单模块可独立运行也可联动工作，单模块出现检修需求时可单独切断回路，不影响整套冷却系统的半载运行，适配不同季节、不同负载下的冷却能力调节，避免大马拉小车的能耗浪费。顶部的双风机采用直连式轴流结构，

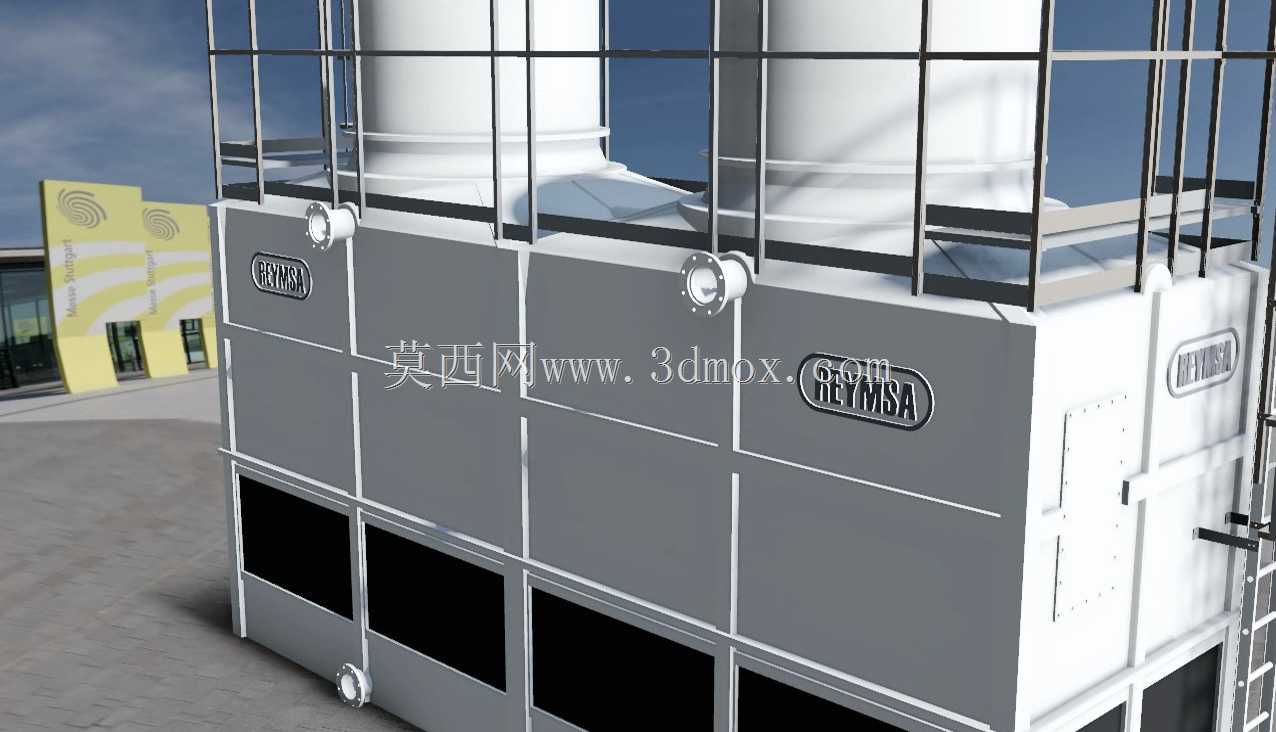

　　风筒做了圆弧过渡的导风设计，减少出风端的涡流损失，风机外围设置了一体化的检修护栏，后期运维人员可直接在顶部平台完成风机轴承加注、皮带张紧（若为皮带传动款）、电机检修等操作，无需额外搭设脚手架。设备侧面预留了检修门位置，对应内部的喷淋管路、填料层、收水器模块，日常清理喷淋头堵塞、更换老化收水片、检查浮球阀水位都可通过侧门完成，不需要拆解整体外壳。从安装边界来看，设备底部采用整体型钢焊接底座，底座上预留了统一规格的地脚螺栓孔，安装时只需对应基础上的预埋钢板定位即可，底座高度预留了接水盘的排污空间，排污口直接引至底座侧面，可就近对接厂区的排污管网。设备的进出水管接口设置在箱体侧面下部，接口做了法兰连接的标准化设计，

　　可直接对接同管径的循环水管路，不需要现场额外焊接变径。设备的外形尺寸做了模块化的适配设计，单模块宽度适配标准货运集装箱的内部宽度，运输时不需要拆解模块，整体吊装即可进场，对于屋顶安装的场景，设备的运行重量做了均匀分布设计，底座的受力点对应建筑结构的承重梁位置，减少后期结构加固的成本。在功能设计上，设备内部的换热盘管采用了逆流式排布，喷淋水从盘管上部均匀喷淋，空气从下部进风格栅进入，与喷淋水、盘管形成逆向换热，换热效率比顺流结构高出15%左右，进风格栅采用了PVC材质的阻流片，既能阻挡大体积的杂物进入塔内，也能减少喷淋水的飞溅损失，收水器采用多折式结构，飘水率控制在0.001%以内，避免长期运行时水资源的无谓损耗，

　　也防止冬季运行时飘水在周边路面结冰造成安全隐患。设备的外壳采用镀铝锌钢板拼装，板块之间采用螺栓连接加密封胶条的结构，既保证整体的防雨密封性，也方便后期局部板块锈蚀后的更换，外壳表面做了抗紫外线的喷塑处理，适配户外露天安装的耐候需求，不需要额外搭建防雨棚。在实际选型匹配时，可根据系统的循环水量、进出水温差、当地的湿球温度计算需要的模块数量，该双模块结构的额定制冷量可适配2000冷吨左右的制冷主机负载，也可多组并联组成更大规模的冷却站，适配大型工业园区、区域供冷系统的需求。建模过程中对内部的盘管排布、喷淋管路的分支角度、风机的安装倾角都做了1:1的还原，可直接用于机电安装的管线综合碰撞检查，提前预判安装时的管路冲突、检修空间不足等问题，也可用于设备进场的吊装路径模拟，核对运输通道的宽度、转弯半径是否满足整体模块的通行要求。
