浮球式液位控制机构结构设计

　　这套浮球式液位控制机构，是民用供水、工业储液系统里最常见的机械式液位调控部件，核心作用是依靠浮球的浮力变化驱动阀芯动作，自动控制储液容器的进液通断，无需额外供电或电控元件即可实现液位的自动维持，在常压储水水箱、小型工业储液槽、民用屋顶水箱、卫生间冲水箱、小型冷却水循环储槽等场景中应用极为广泛，是无需复杂电控即可实现无人值守液位控制的可靠机械结构。

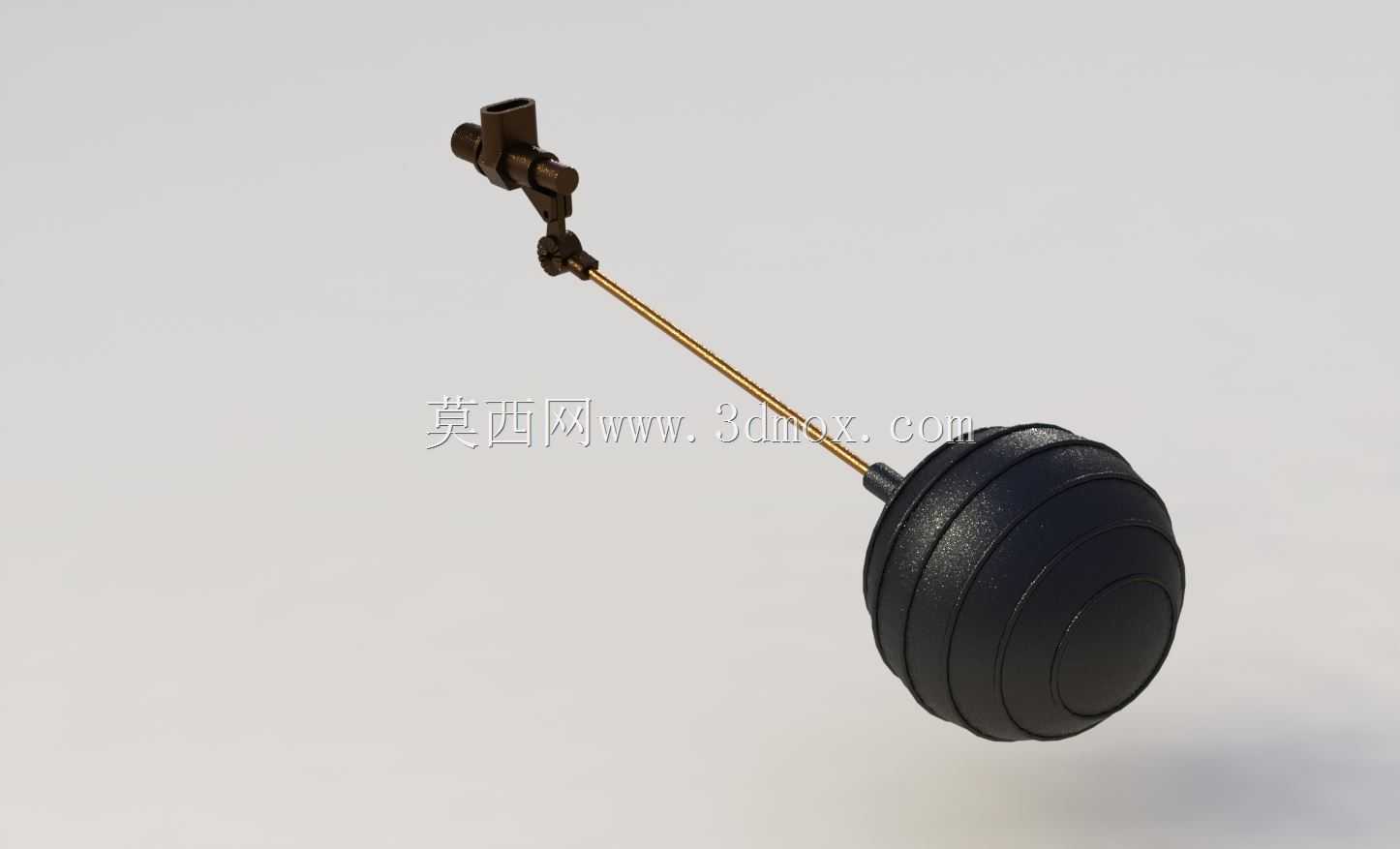

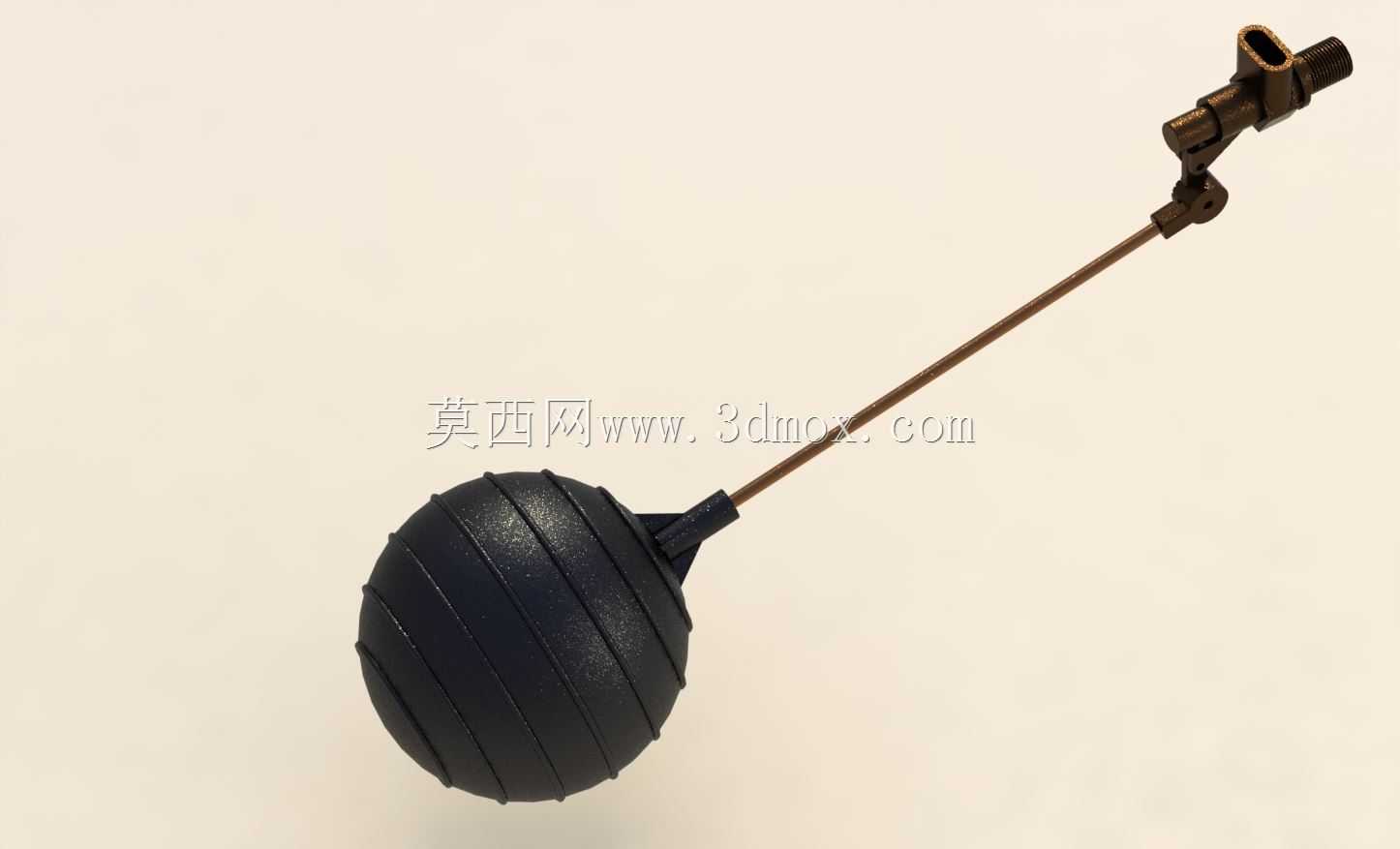

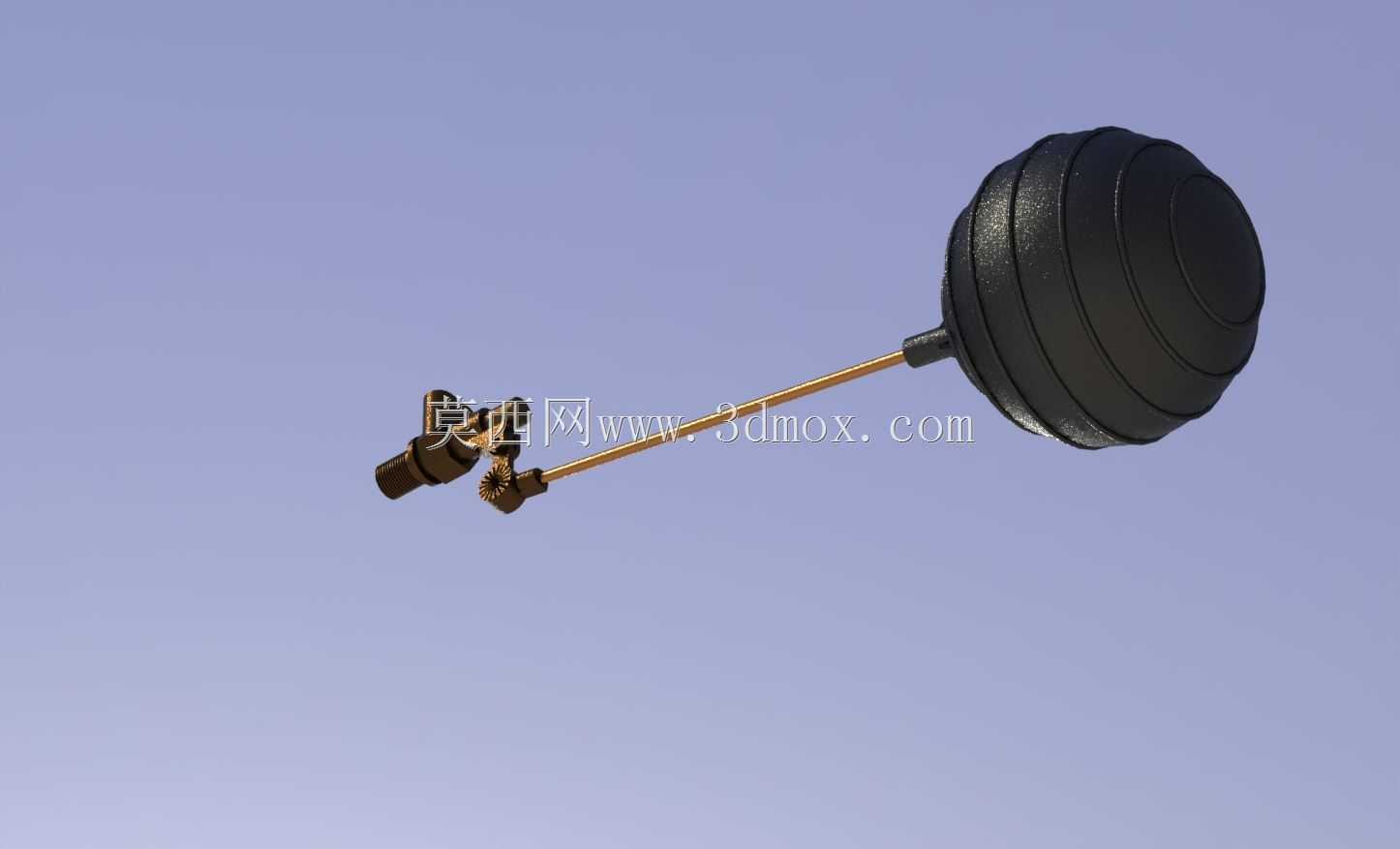

　　从结构组成来看，整套机构分为三个核心功能段：末端的密封浮球、中部的传动摆杆、上端的阀体安装与阀芯驱动段。浮球采用空心薄壁密封结构，外表面做了环形加强筋设计，既可以提升薄壁壳体的抗挤压、抗形变能力，避免长期浸在液体中受水压变化出现凹陷破损，也能在浮球随液位升降过程中减少液体表面张力带来的吸附迟滞，让浮球的动作响应更灵敏。浮球的材质通常选用耐水腐蚀的工程塑料或铜质镀层，长期浸泡在常温清水或弱腐蚀性液体中也不会出现锈蚀、渗漏问题，保证浮球始终能提供稳定的浮力输出。

　　中部的传动摆杆采用细长金属杆结构，一端与浮球的连接座做铰接固定，另一端接入阀体的摆臂驱动结构，摆杆的长度直接决定了液位控制的行程范围：摆杆越长，浮球升降相同高度时传递到阀芯端的摆角越小，液位控制的精度相对平缓，适合大容积储液容器的粗调控制；摆杆越短，浮球位移对阀芯的驱动行程放大比越高，液位控制的响应更灵敏，适合小容积容器的精准液位控制。摆杆与阀体连接的铰接位置做了耐磨轴套设计，长期反复摆动也不会出现轴孔磨损松旷，避免因铰接间隙过大导致的液位控制偏差、阀芯关闭不严漏液问题。

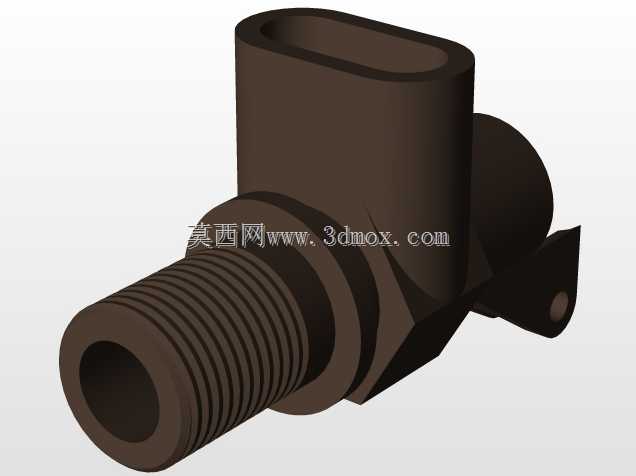

　　上端的阀体部分集成了管路连接接口与阀芯驱动结构，管路接口采用标准外螺纹设计，可以直接对接常用的供水支管，无需额外定制转接件即可完成安装。阀芯采用杠杆式驱动结构，当储液容器内液位下降时，浮球随液位下落，通过摆杆带动阀芯摆臂转动，将进水阀瓣打开，外部液体持续注入容器；当液位上升到设定高度时，浮球随液位上浮产生的浮力通过摆杆转化为阀瓣的压紧力，将进水通道完全密封，切断进液，以此循环实现液位的自动维持。阀体内部的密封件采用耐水橡胶材质，密封面做了平面贴合设计，即使进液端存在一定的水压波动，也能保证关闭状态下无渗漏。

　　在安装边界上，这套机构需要根据储液容器的进水口位置预留足够的摆杆活动空间，浮球的最低下落位置要高于容器的出液口最低液位，避免浮球触碰容器底部出现卡滞；浮球的最高上浮位置要低于容器的溢流口高度，避免液位超过溢流高度时浮球仍未驱动阀芯关闭。安装时需要保证阀体的连接螺纹与进水口同轴，避免倾斜安装导致摆杆动作卡涩、阀芯密封偏磨。在实际选型应用中，需要根据容器的设计液位高度调整摆杆的初始固定角度，以此调整浮球触发阀芯关闭的液位高度，适配不同容积、不同液位要求的储液场景。

　　这类纯机械式液位控制结构的优势在于结构简单可靠，无额外电控元件，故障率极低，日常维护仅需定期清理铰接位置的水垢、杂物即可保证动作顺畅，在无供电、对可靠性要求高的供水场景中，相比电控液位开关具备更强的环境适应性，不会因为断电、传感器故障出现液位失控溢液或供水中断的问题。
