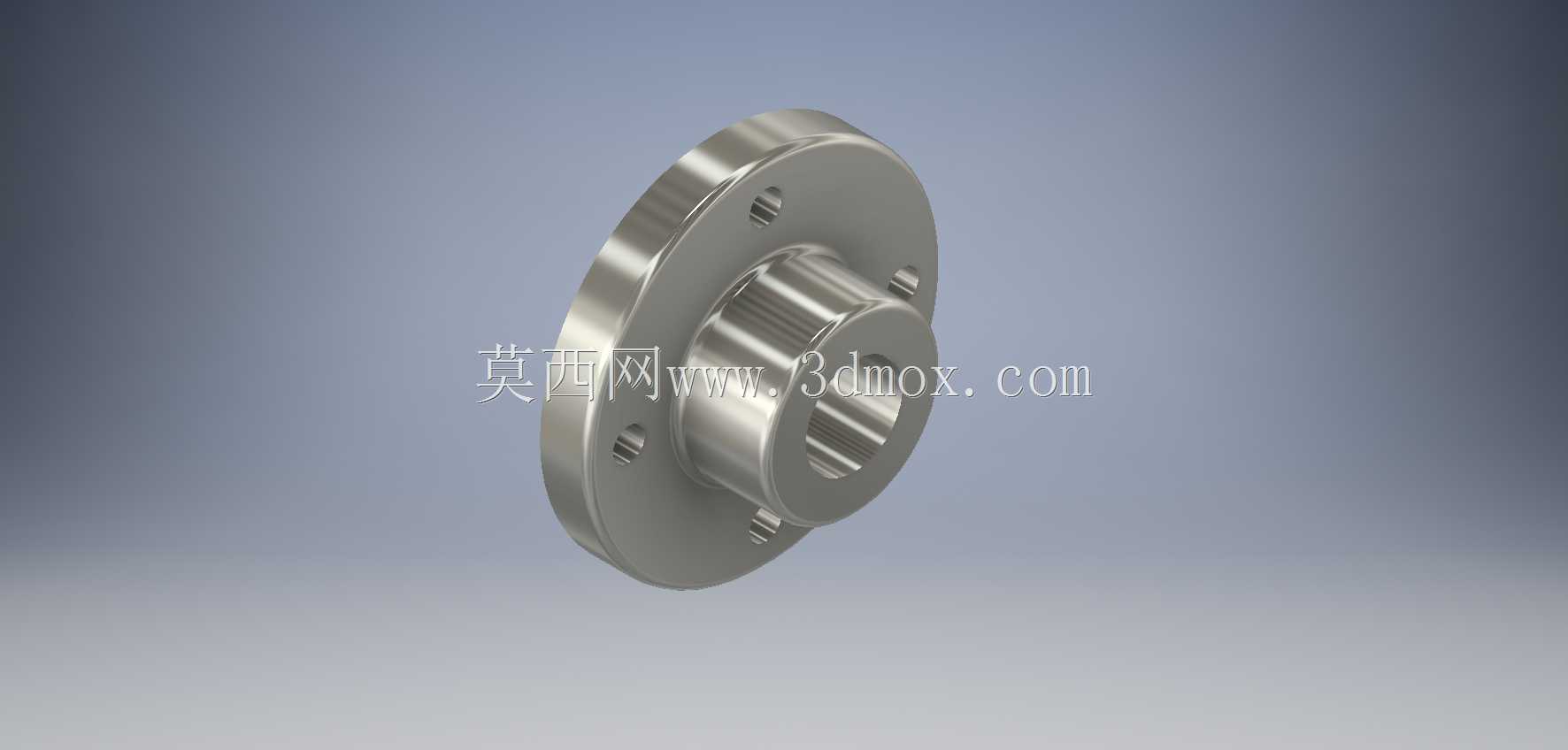

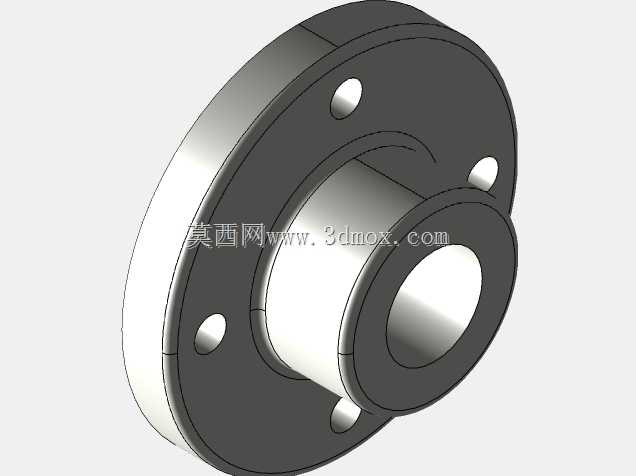

带凸台圆形安装法兰连接结构件

　　这类带凸台的圆形法兰件，在流体输送管路、动力传动轴系、设备舱体密封连接场景中应用十分广泛，区别于普通平焊法兰，其一体成型的轴向凸台结构，能够在安装时直接嵌入对接部件的定位孔内，无需额外加工定位止口，大幅降低现场装配的对位难度，尤其适合管路排布密集、操作空间受限的设备安装工况。从结构设计逻辑来看，法兰盘本体采用圆盘式布局，沿圆周方向均匀分布的安装孔，是经过载荷校核后确定的孔位数量与孔径，能够保证螺栓锁紧后，整个连接面的压应力均匀分布，避免局部应力集中导致的密封失效或者连接松动。前端的凸台部分，外径与对接件的内孔采用间隙配合设计，配合公差控制在H7/h6区间，既能够保证装配时的顺利导入，又可以限制两个对接部件的径向窜动，在存在振动载荷的设备运行场景下，能够有效抵消径向剪切力对连接螺栓的作用力，延长螺栓的疲劳寿命。

　　从安装边界尺寸来看，法兰盘的外圆直径需要匹配对应通径的管路或者轴系的安装空间要求，凸台的轴向伸出长度，需要根据对接部件的壁厚确定，保证凸台端面能够完全贴合对接面的定位台阶，不会出现凸台过长导致法兰盘本体无法压紧密封件，或者凸台过短起不到径向定位作用的问题。法兰盘的厚度设计，需要结合额定工作压力下的强度计算结果确定，既要保证螺栓锁紧时法兰盘不会发生翘曲变形，又要尽可能控制零件重量，降低材料成本。安装孔的中心圆直径，需要严格遵循对应连接标准的尺寸要求，保证与同规格的标准法兰具备互换性，避免出现孔位错位无法安装的问题。

　　在实际功能表现上，这类带凸台的法兰件，既可以作为管路系统中的刚性连接节点，配合密封垫片实现管路内流体的密封输送，也可以作为传动系统中轴端的固定连接座，通过凸台与轴承座或者传动轮毂的配合，传递轴向与径向载荷。设计过程中，安装孔的倒角处理、凸台根部的圆角过渡，都是容易被忽略的细节：安装孔两端的倒角能够在螺栓穿入时起到导向作用，同时去除孔边的加工毛刺，避免螺栓锁紧时毛刺硌伤垫片影响密封效果；凸台根部的圆角过渡，能够有效降低应力集中系数，避免设备运行过程中在交变载荷作用下，凸台与法兰盘连接位置出现疲劳裂纹。零件的密封面加工粗糙度需要达到Ra1.6以下，保证密封垫片压紧后能够完全填充密封面的微观凹凸，实现可靠的静密封效果，对于有高压工况要求的应用场景，密封面还会加工水线结构，进一步提升密封可靠性。

　　在选型适配过程中，需要重点核对凸台的外径尺寸、安装孔的中心距与数量、法兰盘的总厚度这几个核心安装尺寸，确保与对接部件的安装空间完全匹配，避免出现装配干涉。同时要根据实际工况的载荷大小，选择对应强度等级的螺栓进行锁紧，螺栓的预紧力需要控制在合理区间，预紧力过大会导致法兰盘变形，预紧力不足则会导致连接松动、密封失效。这类一体成型的凸台法兰，相比焊接式的止口法兰，不存在焊接变形的问题，加工完成后尺寸一致性更好，适合批量生产应用，在泵阀进出口连接、减速机输出轴连接、压力容器舱门连接等场景中，都能够看到这类结构件的应用。
