液压式废钢抓斗机械结构设计

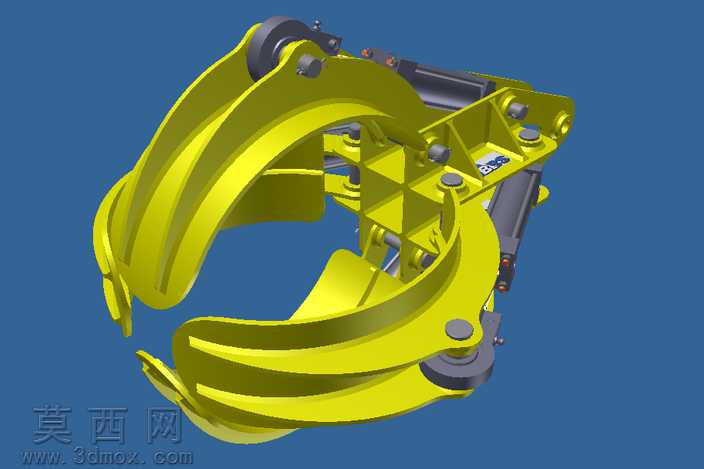

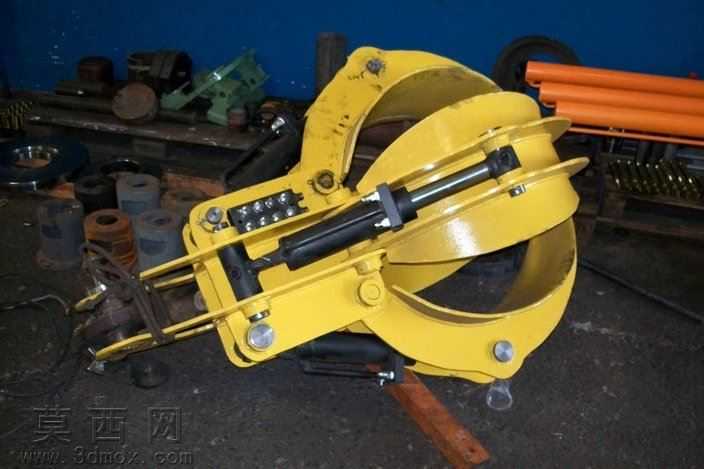

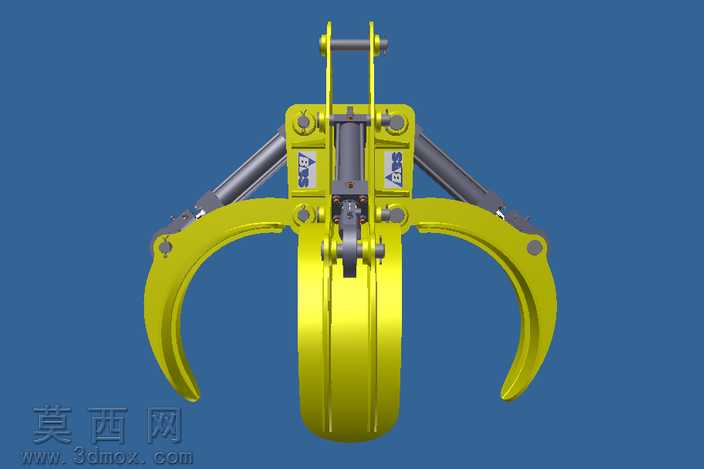

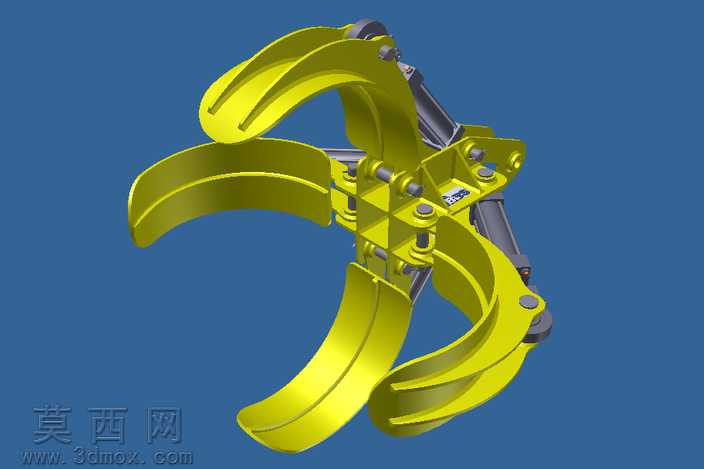

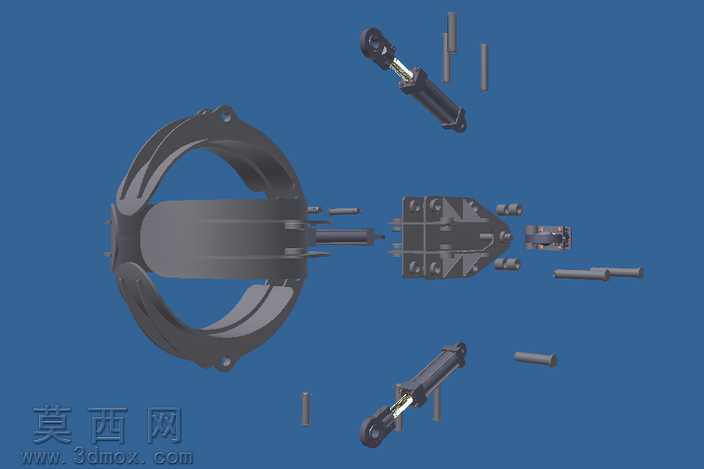

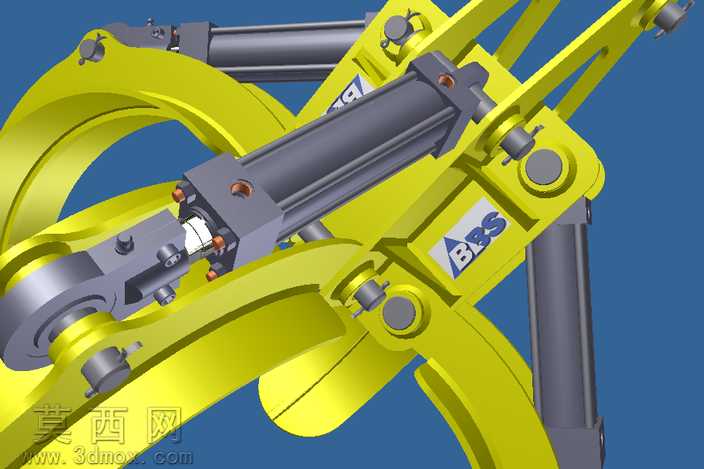

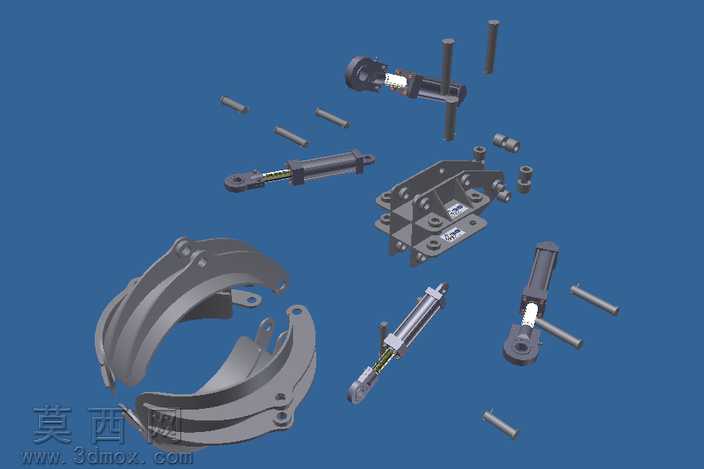

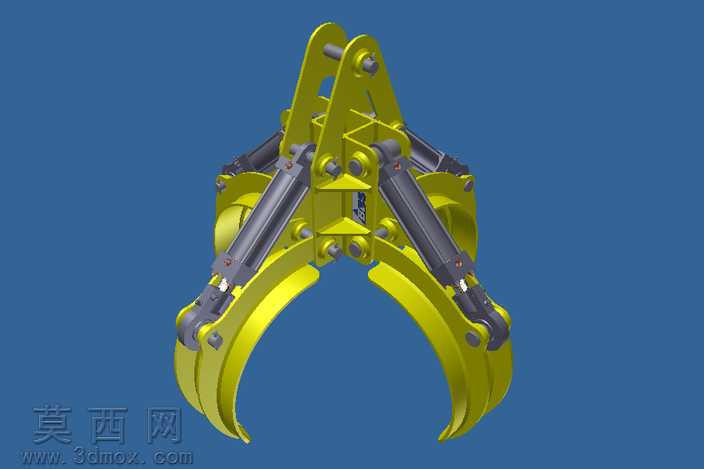

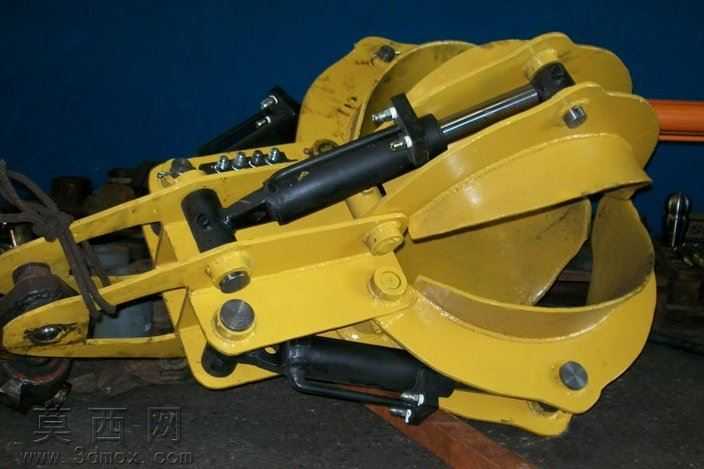

本作品为液压驱动的废钢物料抓斗三维设计，整体建模过程严格参照实物参考机型的尺寸比例完成，在三维建模软件中完成了全零件的参数化搭建，每一个结构部件都按照实际加工逻辑进行特征绘制，从基础的销轴、螺栓紧固件，到瓣状抓爪、铰接支架、液压油缸安装座等核心结构件，均还原了真实的装配关系。模型渲染阶段针对不同部件赋予了贴合实际的材质属性：抓爪主体采用亮黄色工程防护漆质感的金属材质，表面设置了细微的漆面颗粒与反光效果，还原工程机械常用的涂装外观；液压油缸缸筒部分做了深灰色哑光金属处理，活塞杆部分设置了亮面镀铬的高反光材质；铰接销轴、紧固件等小零件则做了发黑处理的深色金属质感，不同材质的区分让整体模型的视觉层次清晰，结构辨识度高。结构设计上，该抓斗采用多瓣式弧形抓爪布局，通过对称布置的铰接点将抓爪与中心支架连接，配套的液压油缸两端分别铰接在支架与抓爪的驱动臂上，通过油缸的伸缩行程带动抓爪完成开合动作，可实现最大1.3米的开口幅度，适配大体积废钢物料的抓取需求。设计过程中重点校核了铰接点的运动行程，确保抓爪闭合时能够形成足够的包裹容积，满足100升每斗、最高400公斤载重的抓取能力，同时对液压油缸的安装角度进行了优化，保证油缸输出的推力能够高效转化为抓爪的夹持力，避免出现传动死点。模型中还还原了液压管路的排布、铰接部位的润滑注油点、安装连接法兰等细节结构，所有配合部位均预留了合理的装配间隙，符合实际机械加工与装配的工艺要求，整体结构紧凑，传动逻辑清晰，可作为工程机械属具设计、液压夹持机构教学的参考案例，也可用于相关设备的方案展示与结构验证。
