简易冲压工装组件结构设计方案

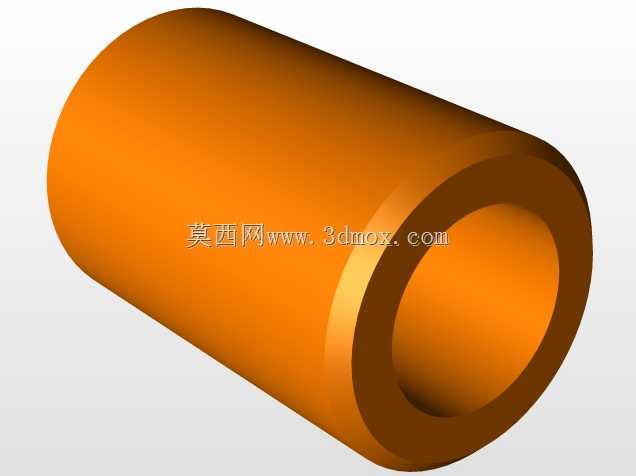

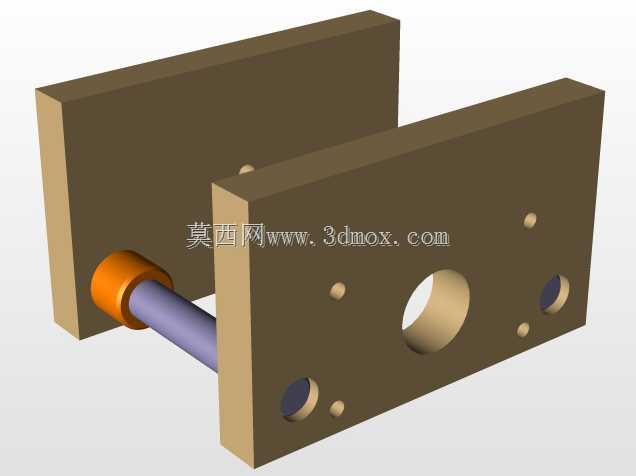

　　这套冲压工装组件主要面向小吨位冲床配套的简易压装、冲裁工位使用，在小型五金件加工、钣金小批量试制、线束端子压接这类场景中适配性较强，不需要复杂的模架配套，可直接安装在现有开式冲床的工作台面，也能搭配手动压力机完成小零件的压装作业，相比标准级进模成本更低，换型调整的操作门槛也更低，适合多品种小批量的生产场景。从结构组成来看，组件核心由两块平行安装的立板、导向轴、定位套构成，两块立板作为整个工装的承载基体，表面加工的通孔分别承担导向、安装固定、冲头避让的功能，立板之间通过导向轴实现平行度约束，导向轴两端配套的轴套可以减少反复开合过程中的磨损，长期使用后仅需更换轴套即可恢复装配精度，不需要整体更换立板基体，维护成本更低。立板上的大直径通孔为冲头或者压头的穿行预留了足够空间，周边分布的小直径孔位分别用于安装固定工件定位块、连接冲床滑块接口、安装卸料弹性件，孔位的位置公差按照IT7级精度控制，保证两块立板装配后导向轴的同轴度偏差不超过0.02mm，避免冲压过程中出现卡滞、偏载的问题。设计过程中优先考虑了安装边界的适配性，两块立板的外形尺寸控制在常规小型冲床的工作台安装孔距范围内，底部不需要额外增加转接板即可直接通过T型螺栓固定在台面上，立板的厚度经过刚度校核，在承受10吨以内的冲压力时，立板的最大变形量不超过0.05mm，不会因为刚性不足导致冲压件尺寸超差。导向轴的直径选择结合了开合行程的需求，

　　轴的有效导向长度满足工装最大开合行程下的导向重叠量不小于轴径的1.5倍，避免伸出过长出现导向失稳的问题，轴与轴套的配合选用间隙配合，间隙值控制在0.01-0.03mm之间，既保证滑动顺畅，又不会因为间隙过大导致冲压过程中出现偏斜。在实际使用场景中，这套组件可以根据加工零件的不同，在立板的安装孔位上加装不同的工件定位块、冲头固定座、卸料胶圈，不需要改动主体结构即可快速切换不同的加工工序，比如加工小型五金垫片时，只需要在一侧立板安装落料凹模，另一侧安装冲头固定座，调整好导向轴的行程限位即可开始作业；如果用于小零件的压装，比如销轴压入、端子压接，只需要更换对应的压头和定位工装，就能直接复用这套主体结构，大幅减少了工装重复制作的成本。

　　结构设计上没有采用复杂的标准模架配件，所有零件都可以通过普通铣床、钻床完成加工，不需要高精度的加工中心即可制作，适合小型加工厂自行加工制作，零件的加工工艺性较好，立板的外形为规则矩形，下料后只需要完成平面磨削、孔系加工即可，没有复杂的曲面或者异形结构，加工周期短，制作成本低。装配过程中不需要复杂的专用工装，只需要通过百分表校正两块立板的平行度，锁紧导向轴的固定螺钉即可完成装配，后续使用过程中如果出现导向磨损，只需要拆开两端的固定螺钉，更换导向轴或者轴套就能快速恢复精度，日常维护只需要定期在导向轴表面涂抹润滑脂，减少滑动磨损即可。考虑到冲压作业的载荷特性，立板的材质选用45号钢，经过调质处理后硬度达到HB220-250，

　　既有足够的强度承受冲击载荷，又有较好的韧性，不会因为反复冲击出现开裂问题，导向轴选用40Cr材质，表面淬火后硬度达到HRC45-50，提高表面耐磨性能，延长使用寿命，轴套选用锡青铜材质，自润滑性能较好，即使偶尔润滑不充分也不会出现拉毛导向轴的问题。这套组件的安装边界充分考虑了现场操作的便利性，立板的高度设计预留了足够的工件取放空间，操作人员在放置和取出工件时不会被结构干涉，侧面预留的孔位可以安装安全防护挡板的固定支架，满足冲压作业的安全防护要求，不需要额外焊接支架即可加装防护装置。在小批量试制场景中，这套工装组件的灵活性优势更加明显，当新产品试制需要临时增加冲压工序时，不需要定制专用的标准模架，只需要在这套通用组件的基础上加工对应的作业配件，就能快速投入使用，大幅缩短了生产准备周期，也减少了试制阶段的工装投入成本，对于经常切换加工品种的小型加工车间来说，这类通用化的冲压工装组件的实用价值远高于专用模具。
