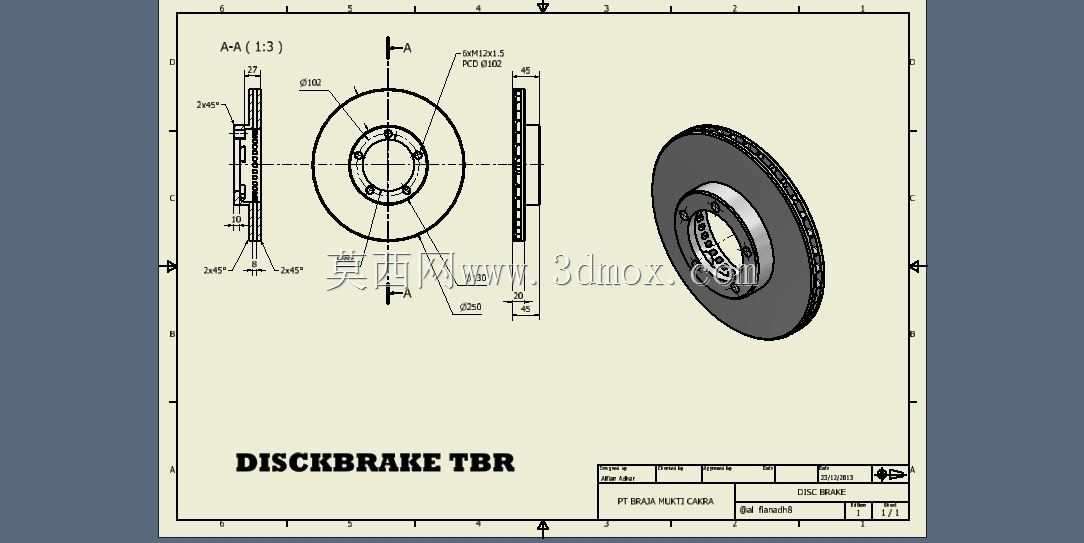

商用车盘式制动盘结构设计方案

　　在商用车轮端制动系统的开发流程里，盘式制动件的结构合理性直接决定了整车制动效能的稳定性与长周期运行的可靠性，不同于乘用车小尺寸制动盘的设计逻辑，重载工况下的制动盘需要同时兼顾热容量、安装适配性、摩擦副配合精度以及动平衡表现，这套盘式制动结构的设计全程围绕商用车轮端的实际运行边界展开。从实际应用场景来看，这类制动盘主要匹配重型商用车的转向桥与驱动桥轮端，在车辆持续下坡制动、频繁点刹、紧急重载制动的工况下，需要承担摩擦产生的瞬时高温载荷，同时将制动力矩均匀传递至轮毂连接结构，避免出现局部应力集中导致的盘面开裂、连接孔位形变等失效问题。设计初期首先锁定的是安装边界尺寸，参考主流重载商用车轮端轮毂的连接法兰规格，确定中心定位孔的配合公差带，

　　保证制动盘装配后与轮毂轴线的同轴度控制在合理范围内，避免高速转动时出现端面跳动超差，进而引发制动抖动、摩擦片偏磨等连锁问题。盘面的通风结构设计没有采用常规的直道通风槽，而是结合制动过程中的热流场分布调整了通风道的走向，在车辆行驶时，轮端的迎面气流可以顺着通风道快速带走摩擦产生的热量，降低连续制动时的盘面温度梯度，减少热变形量。从结构细节来看，制动盘的摩擦工作面预留了合理的磨损余量，盘面的厚度差控制在极小的公差范围内，保证摩擦片与盘面接触时的贴合面积达到设计要求，避免局部接触压力过大导致的摩擦材料异常损耗。连接法兰端的螺栓孔位采用了等节距分布设计，每个孔位周边都做了圆弧过渡的加强结构，在传递制动力矩时可以分散孔位周边的应力，

　　避免频繁制动的交变载荷导致孔位周边出现疲劳裂纹。设计过程中同步考虑了装配工艺性，制动盘与轮毂的配合面采用了精加工定位面，装配时不需要额外调整即可保证端面跳动量符合装配要求，降低产线装配的调校难度。从功能特性上看，这套制动结构的摩擦半径经过反复核算，匹配对应规格的制动卡钳后，可以输出足够的制动力矩，满足整车满载状态下的制动距离要求，同时盘面的热容量设计经过热平衡校核，在长下坡持续制动的工况下，盘面最高温度不会超出材料的许用温度范围，避免出现热衰退导致的制动效能下降。另外，制动盘的整体重量经过了拓扑优化，在保证结构强度、刚度满足要求的前提下，尽可能降低了轮端的非簧载质量，对于提升整车行驶的平顺性、

　　降低悬架系统的冲击载荷也有一定的辅助作用。在动平衡设计上，结构上预留了动平衡校正的工艺位置，成品装配前可以根据动平衡检测结果进行配重调整，避免高速转动时出现轮端抖动的问题。从实际装车适配的角度，这套结构可以直接替换同规格的传统铸铁制动盘，不需要改动轮端的卡钳安装位置、轮毂连接尺寸，适配性较强，在售后维修市场也具备较好的通用性。设计时还考虑了摩擦片的磨损匹配，盘面的粗糙度参数经过优化，既可以保证摩擦副初期磨合的速度，又能避免盘面过于粗糙导致摩擦片过快损耗，在整个摩擦片的更换周期内，盘面的磨损量保持在均匀的水平，不会出现明显的沟槽、偏磨等问题。对于结构设计从业者而言，这类制动件的设计核心从来不是追求外观的新颖，而是在有限的轮端安装空间内，平衡好强度、散热、重量、装配精度、成本这几个核心维度的需求，每一处尺寸公差、每一个过渡圆角、每一条通风槽的走向，都要对应实际运行中的具体失效风险，比如连接孔位的倒角设计，是为了避免装配时螺栓与孔位边缘发生剐蹭，影响装配同轴度；盘面边缘的倒角结构，是为了减少摩擦片在制动盘轴向移动时的卡滞风险；法兰与盘面连接位置的圆弧过渡，是为了降低铸造过程中的应力集中，减少铸件成品的内部缺陷概率。
