乘用车通风式盘式制动盘结构设计

　　在乘用车底盘制动系统的开发流程中，盘式制动器的核心旋转部件——制动盘的结构合理性，直接决定了整车制动效能的稳定性、连续制动工况下的热衰退抗性以及日常行驶的NVH表现。不同于早期乘用车普遍采用的鼓式制动结构，盘式制动部件依靠制动卡钳夹紧旋转制动盘产生摩擦力矩，将车辆行驶的动能转化为热能耗散到空气中，在高速制动、频繁点刹的工况下，散热效率远高于封闭结构的鼓式制动器，目前已经成为乘用车辆前轮制动的标准配置，部分性能取向的车型甚至会在四轮全部采用大尺寸通风盘结构。

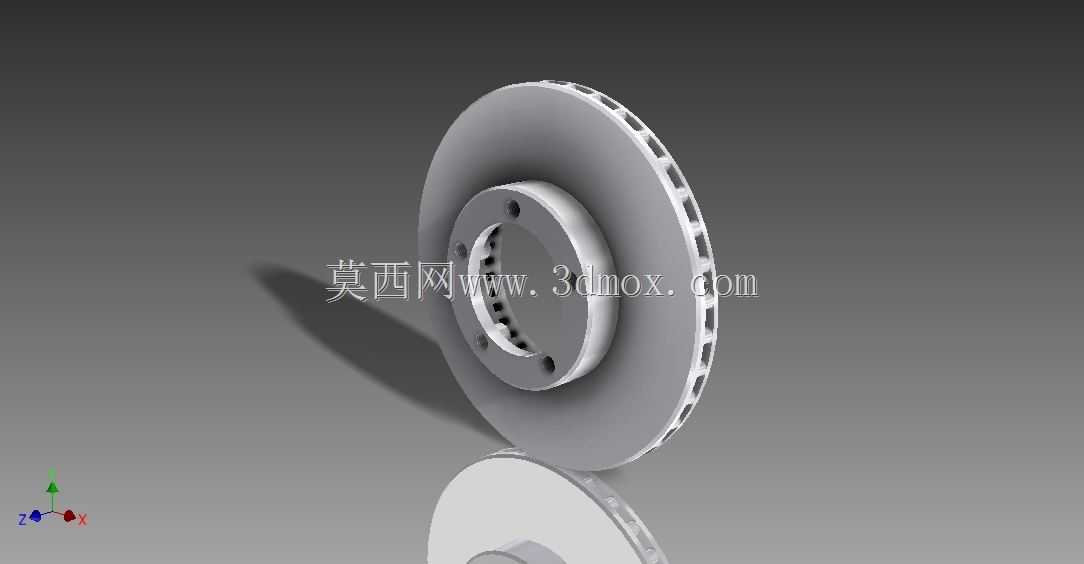

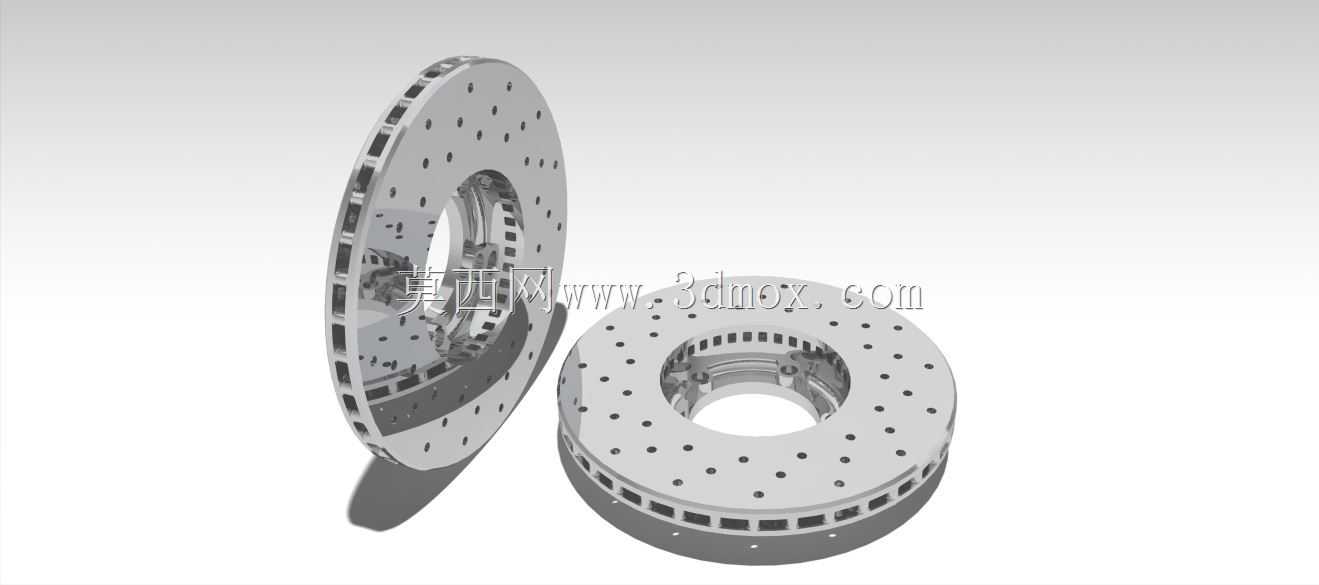

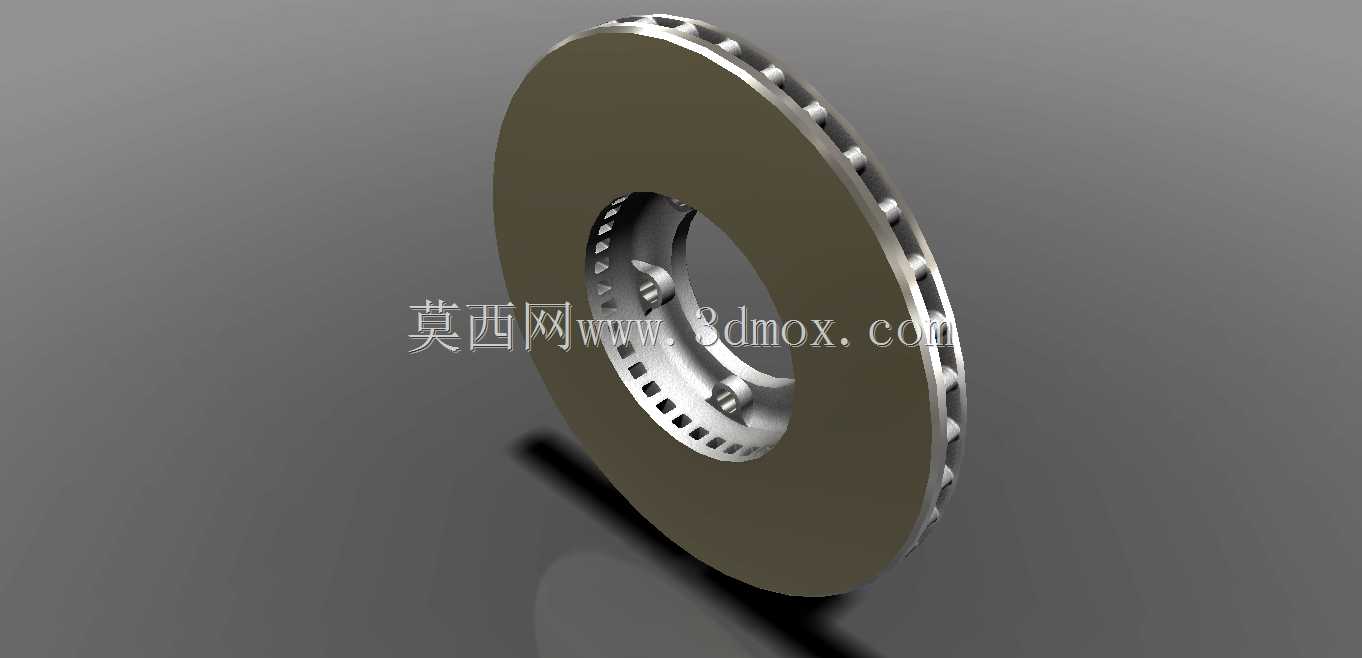

　　从实际装车的应用场景来看，这类通风式制动盘主要适配家用紧凑型到中型乘用车的前桥制动系统，日常行驶中需要承受城市道路频繁启停带来的反复摩擦载荷，高速行驶紧急制动时，摩擦面瞬时温度可攀升至数百摄氏度，因此结构设计上首先要解决的就是热容量与散热效率的平衡问题。这款制动盘采用双层摩擦面夹置径向通风道的结构，两层环形摩擦面板之间均匀分布径向排布的散热肋条，当制动盘随车轮旋转时，肋条会像离心风扇叶片一样，将盘心区域的热空气沿径向甩出，同时从盘毂位置吸入常温空气，形成持续的强制对流散热通路，相比同尺寸实心制动盘，连续制动工况下的稳态温度可降低两成以上，能有效减少高温导致的摩擦系数衰减，避免制动踏板脚感变软、制动距离拉长的问题。

　　在结构设计的细节考量上，制动盘的安装边界完全遵循主流乘用车的轮毂装配接口规范：中心位置设置与轮毂轴头过盈配合的定位止口，止口周围环形分布的螺栓孔与车轮螺栓位置度公差严格控制在0.05mm以内，保证制动盘装配后与车轮旋转轴线的同轴度，避免高速制动时出现方向盘抖动的问题。摩擦工作面的平面度、端面跳动量都有严格的形位公差要求，装配后端面跳动量需控制在0.03mm以下，否则会导致制动踏板出现脉动反馈，同时加速制动片的偏磨。摩擦面的外径、厚度尺寸匹配对应车型的卡钳活塞行程与制动片摩擦面积，保证制动时卡钳输出的夹紧力可以均匀作用在整个摩擦环面上，不会出现局部压力过大导致的热斑、裂纹问题。

　　设计过程中需要重点考虑的还有热变形补偿问题，制动盘在剧烈升温后会产生径向与轴向的热膨胀，因此通风肋条的结构并非完全等厚等距，部分位置会设置微小的形变释放间隙，避免高温下结构内应力过大导致盘面翘曲。同时制动盘与轮毂的连接采用浮动式设计思路，盘体与安装帽台之间预留微小的轴向滑动余量，允许制动盘在热胀冷缩过程中自由释放形变，减少热应力传递到轮毂轴承，延长底盘部件的使用寿命。摩擦面的表面粗糙度也经过针对性设计，既不能过于光滑导致初期制动摩擦系数不足，也不能过于粗糙加快制动片的磨损，新盘装车后的磨合里程可以控制在百公里以内，即可达到稳定的制动摩擦系数。

　　从三维建模的工程实现角度来看，这类制动盘的建模需要优先保证安装接口的参数准确性，所有装配基准面、孔位的尺寸必须与轮毂、卡钳的安装边界完全匹配，其次是通风道的结构建模需要兼顾散热效率与结构强度，肋条的厚度、分布角度需要经过散热仿真与结构强度校核，避免在离心力与热应力的共同作用下出现肋条断裂的问题。建模过程中需要注意区分铸造毛坯面与机加工面的特征差异，安装止口、螺栓孔、摩擦工作面都是需要精加工的表面，建模时需要预留对应的机加工余量，而通风道内部、盘体非配合面属于铸造毛坯面，不需要设置过高的表面精度要求，符合实际零部件的加工工艺逻辑。

　　在实际的底盘匹配工作中，这类制动盘的选型需要匹配整车的整备质量、最高车速以及制动系统的管路压力参数，过大的制动盘会增加簧下质量，影响悬挂的响应速度，过小的制动盘则会导致热容量不足，连续制动下容易出现热衰退。这款通风盘的结构尺寸适配16-18寸轮毂的乘用车，摩擦环宽度、通风道的通风量经过匹配计算，可以满足整备质量1.8吨以内车型的前轮制动热容量要求，在山区长下坡连续制动的工况下，也能保持稳定的制动效能，不会出现过早的热失效问题。同时盘面的结构设计也兼容常规的制动片磨损传感器安装位置，不需要额外修改卡钳结构即可完成装车适配，具备较好的通用性。
