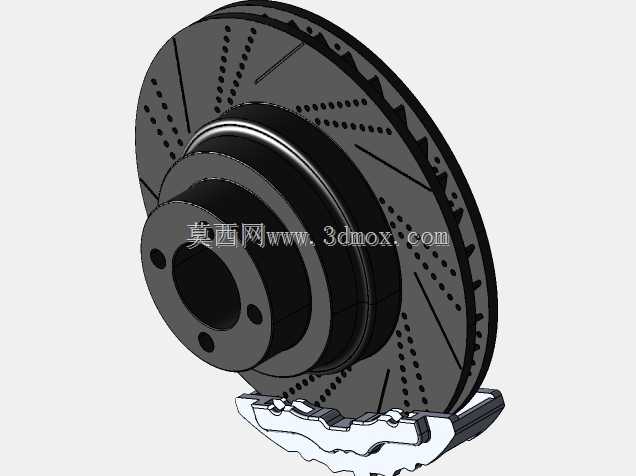

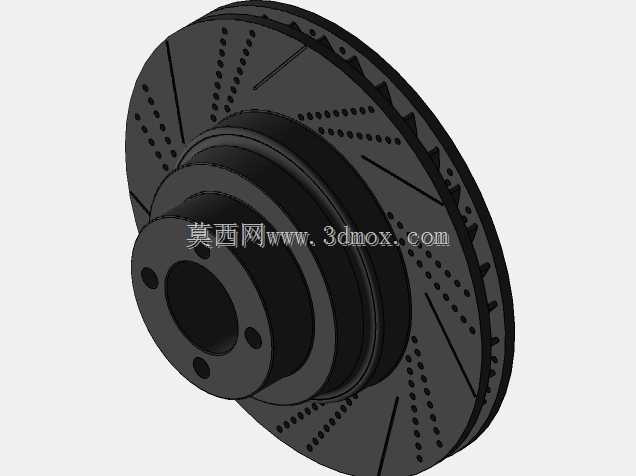

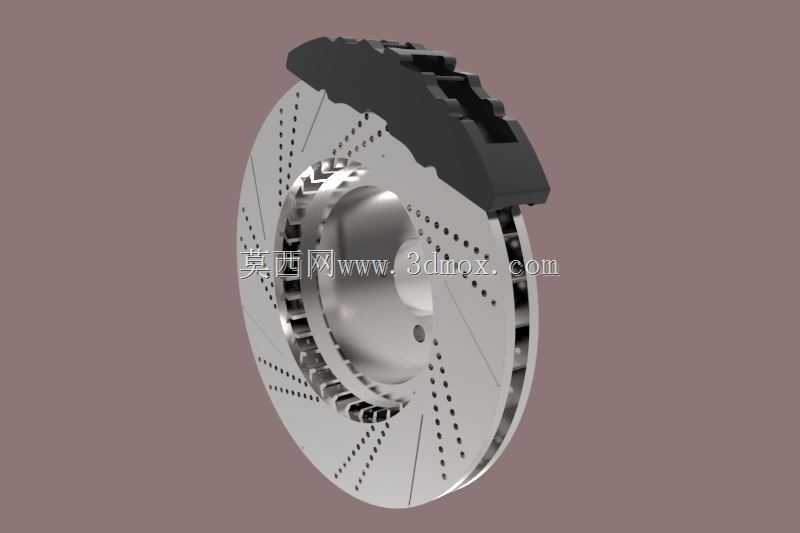

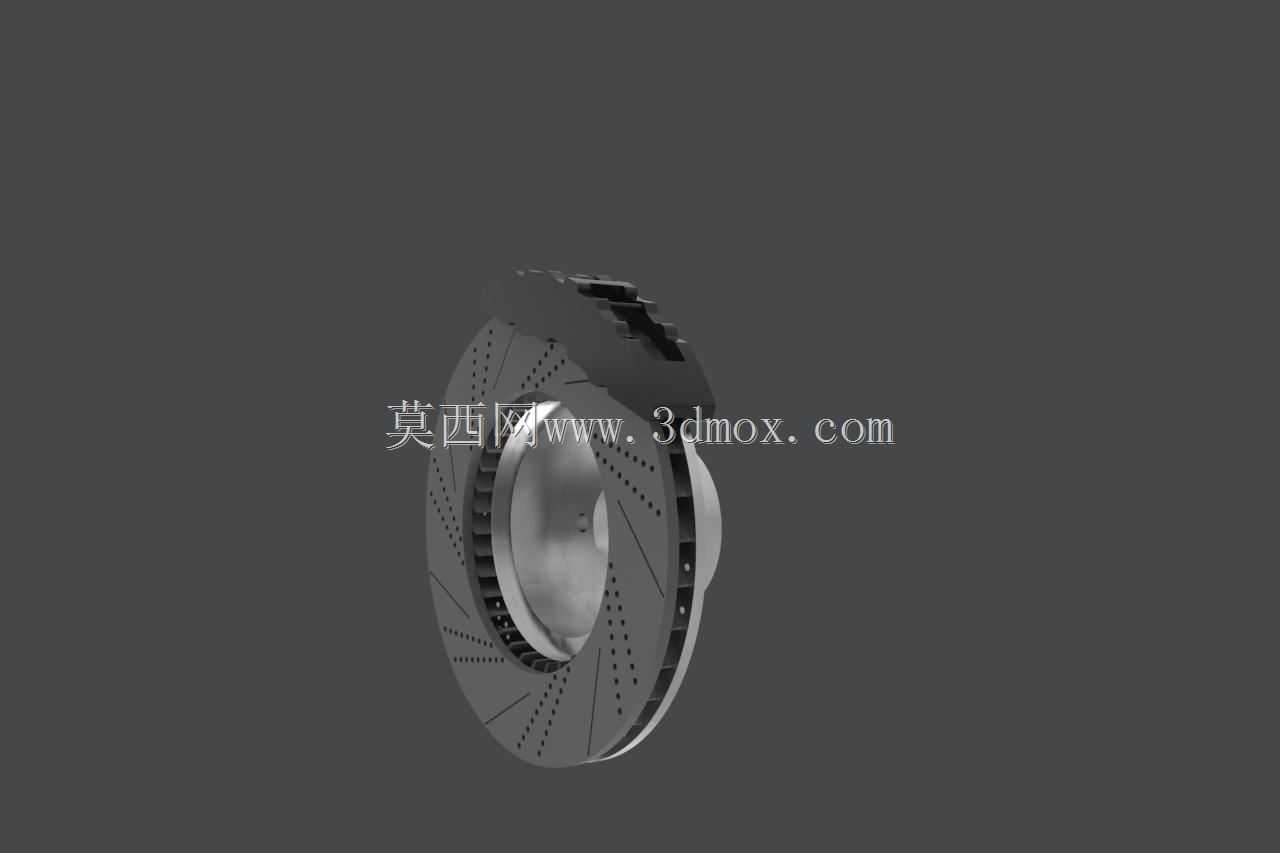

这套装配结构覆盖乘用车辆前轮常用的浮动钳盘式制动核心组件,日常行驶中,车辆完成减速、驻车、紧急制动的核心力传递都依托这套结构实现,不管是城市道路频繁启停的跟车工况,还是高速行驶下的紧急制动场景,或是连续下坡路段的持续制动需求,这套结构的性能直接决定车辆行驶的主动安全边界。从结构组成来看,装配体包含带散热结构的制动盘、跨置在制动盘两侧的浮动制动钳、钳体内部的活塞组件、摩擦片组、导向销结构,以及制动盘与轮毂连接的安装法兰结构。制动盘采用钻孔划线的通风式结构,两层摩擦面之间布置径向导流散热筋,盘面的钻孔一方面可以快速排出摩擦副之间的磨屑,避免磨屑在摩擦面间形成磨粒磨损加剧摩擦片损耗,另一方面在雨天行驶时可以快速破除摩擦面间的水膜,
缩短湿滑路面的制动响应距离;盘面的斜向划线可以在制动过程中持续刮除摩擦片表面的碳化层,避免摩擦片长时间高温后表面形成光滑釉层导致摩擦系数下降。制动钳采用浮动式设计思路,相比固定钳结构,浮动钳仅在制动盘内侧布置驱动活塞,外侧摩擦片依托钳体的导向滑动实现夹紧,整体结构更紧凑,轴向安装尺寸更小,适配多数前置前驱车型的轮边狭小布置空间,同时零件数量更少,后期维护更换摩擦片的操作难度更低。设计过程中,首先需要匹配车型的轮辋尺寸确定制动盘的外径,避免制动盘与轮辋内壁发生运动干涉,同时要保证制动盘有效摩擦半径满足整车制动力矩的计算要求,摩擦半径过小会导致相同制动液压力下输出制动力不足,需要匹配更高压力的制动总泵,增加整套制动系统的成本;
摩擦半径过大则会导致制动钳体的跨距增加,钳体受力后的变形量增大,容易出现制动踏板偏软的问题。制动盘的安装法兰端面需要严格控制端面跳动公差,一般控制在0.05mm以内,否则车辆行驶过程中会出现制动踏板抖动、方向盘摆振的问题,直接影响驾驶质感。制动钳的导向销需要设置防尘套与润滑脂储腔,避免车辆行驶过程中泥水、灰尘进入导向销间隙,导致钳体滑动卡滞,出现制动拖滞、偏磨的故障。摩擦片的背板与摩擦材料之间设置减震消音片,能够吸收制动过程中摩擦副产生的高频振动,降低制动异响的发生概率。安装边界层面,制动盘通过中心孔与轮毂轴头配合定位,周向依靠螺栓与轮毂固定,安装后制动盘的摩擦面需要与车辆轴线保持垂直,垂直度公差需要控制在合理范围内;
制动钳通过支架固定在转向节的安装凸台上,安装时需要保证钳体两侧摩擦片与制动盘端面的间隙均匀,单侧间隙一般保持在0.1mm左右,既可以避免正常行驶时摩擦片与制动盘拖磨增加行驶阻力,又能保证制动时活塞的空行程较短,制动响应迅速。这套装配结构的建模过程中,所有配合面都按照实际装配关系设置了对应约束,制动盘与轮毂的配合采用同轴约束加端面贴合约束,制动钳支架与转向节的安装面设置贴合约束,导向销与钳体的滑动副设置轴向滑动约束,活塞与钳体缸筒之间设置同轴滑动约束,能够完整还原实际装配状态下的运动关系,可以用于制动系统的结构教学、新车型轮边空间布置校核,也可以作为改装车型制动系统选型的参考依据,帮助设计人员快速判断所选制动组件是否与现有轮边结构存在干涉,减少前期设计阶段的反复试错成本。在实际工程应用中,这套结构的散热性能设计是重点,通风道的走向需要匹配车辆行驶时的轮边气流方向,保证车辆前进时气流能够顺畅通过通风道带走摩擦产生的热量,避免长时间制动后制动盘温度过高出现热衰退,导致摩擦系数急剧下降影响制动安全;钻孔的直径与排布密度也需要经过强度校核,避免钻孔过多导致制动盘的结构强度下降,在剧烈制动时出现制动盘开裂的风险。
