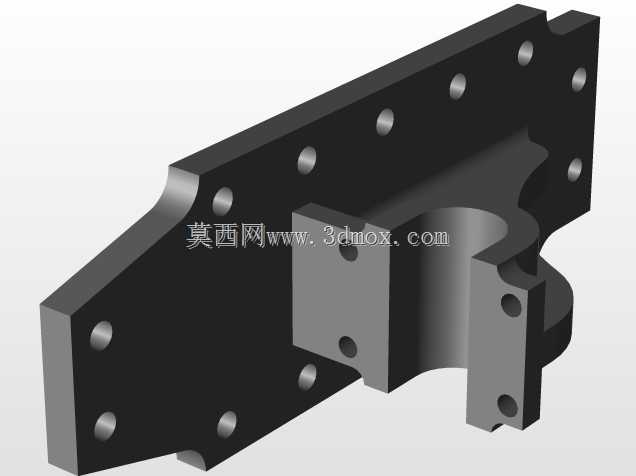

机械安装用L型带孔支撑固定支架结构

　　在各类工业设备的机架搭建、动力部件挂载、管线辅件固定场景中，这类L型弯折结构的支撑固定件是应用频次极高的连接构件，它不需要承担整机的主载荷传递，核心作用是为外挂的小型功能部件提供稳定的安装基准，同时抵消设备运行过程中产生的侧向振动力，避免挂载部件出现位移松脱。从结构形态来看，该构件采用垂直弯折的一体化成型思路，竖直方向的长板作为主安装面，板面上均匀排布多组圆形安装孔，孔位的排布沿板件长度方向呈对称分布，相邻孔位的间距经过公差匹配设计，既可以适配不同规格的螺栓紧固件，也能在安装时根据现场的实际挂载位置做小幅的孔位调整，不需要额外在现场进行扩孔、钻孔作业，大幅降低现场装配的工作量。水平方向伸出的短臂结构作为承载面，

　　短臂与竖直主板的衔接位置做了圆弧过渡的加强处理，没有采用直角直连的结构，这种设计能够有效分散挂载部件带来的弯折应力，避免长期受载后在弯折位置出现应力集中导致的开裂变形，短臂上同样预留了对应安装孔位，用来和被固定的功能部件做锁接固定。在实际选型应用时，首先要确认竖直安装面的总长度与宽度边界，确保安装面能够完全贴合在设备的机架立柱或者墙面基准面上，不会出现边缘悬空的情况，否则会导致固定后整体结构的刚性不足，设备运行振动时容易出现固定螺栓松动的问题。其次要核对短臂伸出的水平长度，这个尺寸直接决定了挂载部件与主安装基准面的距离，要保证挂载后部件不会和周边的管线、其他结构件产生运动干涉，尤其是在有往复运动部件的设备上，要预留足够的安全间隙，

　　避免运行过程中出现剐蹭碰撞。该构件的安装逻辑为先固定竖直主安装面，将螺栓穿过主板上的对应孔位与基准面锁接，锁接时要按照对角顺序逐步拧紧螺栓，避免单个螺栓受力过大导致板件出现翘曲变形，待主板完全固定贴合后，再将需要挂载的部件与短臂上的安装孔对位，穿入螺栓完成最终固定。在设计建模过程中，这类支撑件需要重点关注几个参数的匹配：一是安装孔的孔径要比选用的螺栓公称直径大0.2-0.5mm，预留足够的装配公差，避免因为加工误差导致螺栓无法穿入；二是弯折处的圆弧半径要根据板件的材质厚度做匹配，厚度越大的板材对应的过渡圆弧半径也要相应增大，避免弯折加工时出现板材开裂的问题；三是短臂的承载厚度要根据挂载部件的重量做校核，当挂载重量较大时，

　　可以在短臂与主板之间增加三角加强筋结构，进一步提升整体的承载能力。这类支撑件不需要做复杂的曲面加工，整体结构规整，加工工艺性好，可以采用板材冲压弯折成型，也可以采用铸造成型后做孔位精加工，能够适配不同批量的生产需求，在通用机械设备、生产线机架、工业柜体内部构件固定等场景都能见到同类型结构的应用，属于通用性极强的机械连接固定构件。建模时要注意所有安装孔的位置度公差标注，保证孔位与基准面的平行度、垂直度符合装配要求，避免出现安装后部件偏斜的问题，同时板件的边缘要做倒角处理，去除加工毛刺，避免装配作业时划伤操作人员。
