吊装导向用钢丝绳滑轮组件结构设计

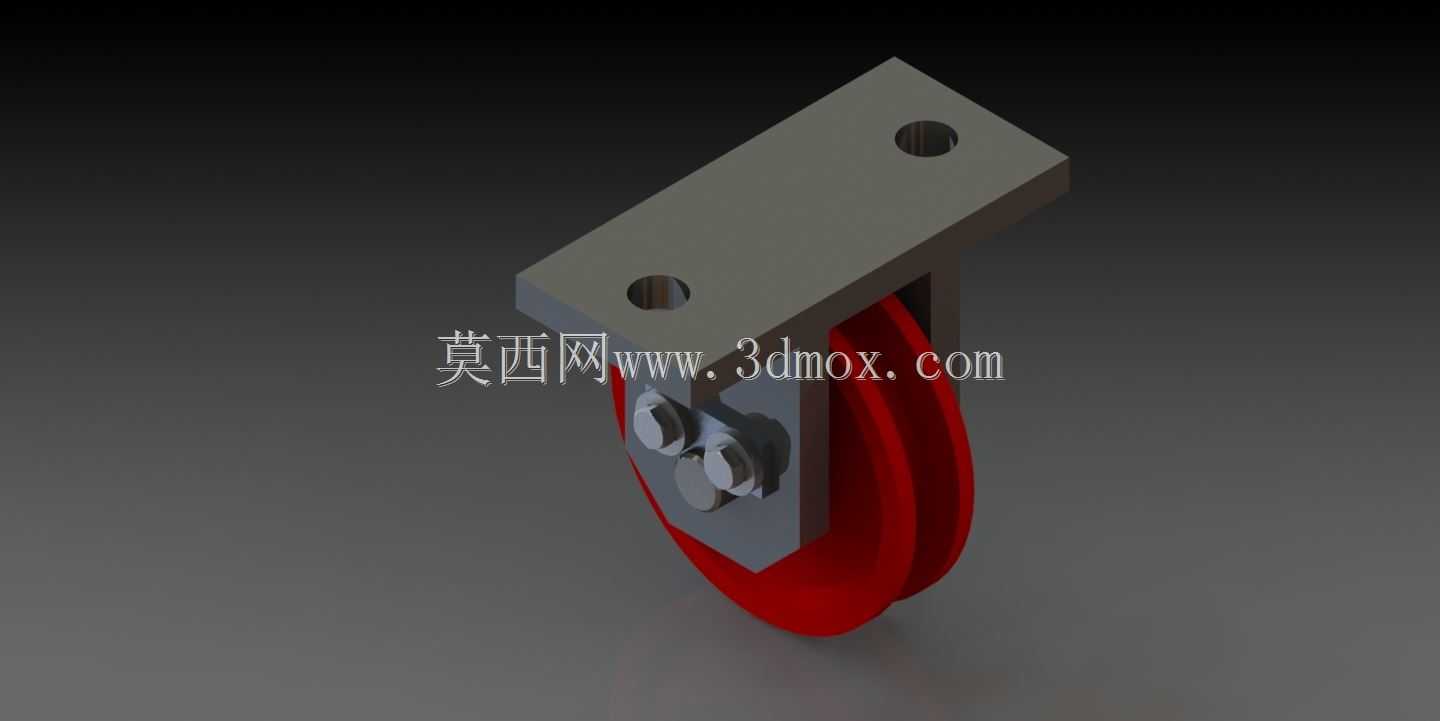

　　在车间物料转运、小型起重设备、自动化生产线的线缆牵引、仓储垂直输送等场景中，钢丝绳导向滑轮是承担载荷传递、运动方向转换的核心基础部件，其结构合理性直接影响整套牵引系统的运行稳定性与钢丝绳使用寿命。这款滑轮组件采用上置安装板加双侧支撑臂的一体式承载结构，安装板为矩形平板结构，板上开设两个同轴度经过严格校核的通孔，用于穿装螺栓将整套组件固定在设备机架、吊装支架或者生产线的预设安装位上，安装板的厚度经过载荷校核，能够在额定承重范围内避免受力变形，保证支撑臂的平行度始终处于设计公差范围内。两侧的支撑臂从安装板下表面垂直向下延伸，臂体之间预留的间隙刚好匹配滑轮的轮体宽度，既不会因为间隙过大导致滑轮运行时出现轴向窜动，

　　也不会因为间隙过小造成轮体与支撑臂的摩擦卡滞。滑轮轮体采用带圆弧凹槽的轮面设计，凹槽的曲率半径适配常用规格的钢丝绳外径，能够让钢丝绳在槽内平稳贴合，避免钢丝绳在受力转向时出现跳绳、偏磨的问题，轮体中心通过销轴与两侧支撑臂铰接，销轴两端采用防松结构固定，防止设备长期运行过程中销轴出现轴向窜动甚至脱落的问题，轮体与销轴之间预留了合理的转动间隙，保证轮体在钢丝绳带动下能够灵活转动，减少运行过程中的摩擦阻力。从安装边界来看，整套组件的外轮廓尺寸紧凑，安装板的孔位间距按照通用吊装支架的安装孔距标准设计，不需要对现有安装基座做额外的打孔改造就可以直接适配安装，支撑臂的长度经过测算，

　　保证滑轮轮体最低点与安装板上表面的距离满足钢丝绳转向时的最小弯曲半径要求，避免钢丝绳因为弯曲半径过小出现应力集中、断丝提前报废的问题。在实际选型应用中，这类滑轮组件不仅可以用于固定点位的钢丝绳导向，也可以搭配张紧结构作为钢丝绳张紧轮使用，在轻型起重机的变幅机构、小型升降平台的提升机构、自动化仓储设备的货箱牵引机构中都能适配。设计过程中优先考虑了受力传递路径的合理性，钢丝绳承受的载荷通过轮体传递到中心销轴，再由销轴将载荷均匀分散到两侧的支撑臂上，最终通过安装板的固定螺栓传递到承载基座上，整个传力路径没有应力集中的薄弱环节，每个受力截面的尺寸都经过静载荷校核，能够满足常规工况下的承重需求。轮体的凹槽表面做了圆滑过渡处理，没有尖锐棱角，

　　避免长期运行过程中刮伤钢丝绳的外层钢丝，支撑臂的内侧边缘也做了倒角处理，防止装配或者维护过程中划伤操作人员，同时也避免边缘毛刺剐蹭钢丝绳。在装配逻辑上，整套组件的零件数量少，没有复杂的异形结构，加工工艺性好，安装板和支撑臂可以采用板材切割折弯成型，也可以采用焊接结构制作，加工门槛低，后期维护时只需要拆卸销轴就可以快速更换磨损的轮体，不需要整体拆卸整套组件，能够降低设备运维的时间成本。针对不同的使用场景，轮体可以根据实际载荷需求选择不同的材质，比如轻载场景下可以采用尼龙材质降低运行噪音，重载场景下可以采用钢制轮体提升承重能力，而安装支撑结构的尺寸不需要做大幅调整就可以完成适配，具备较好的通用性。
