带花键轴段螺旋锥斜齿轮结构设计

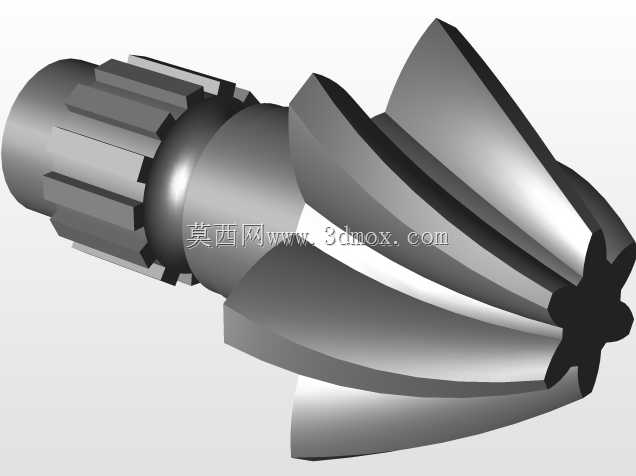

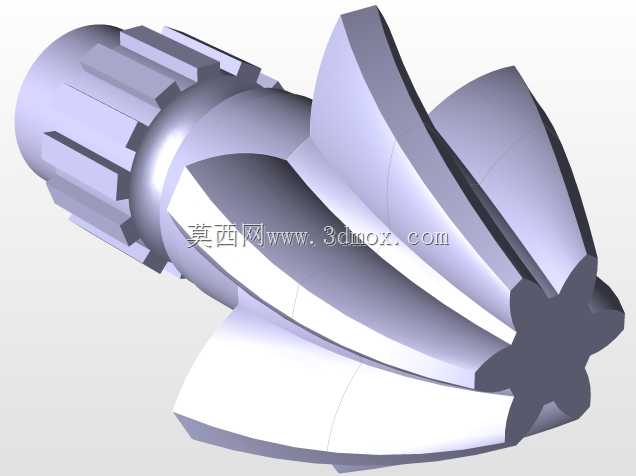

　　这款带集成花键轴段的螺旋锥斜齿轮，主要应用在动力传输路径需要变向、同时要求大扭矩承载的工况场景里，比如小型工程机械的行走驱动分动箱、农用机械的动力输出换向单元、机床主轴进给的传动端，都能见到这类结构的身影。和分体式的锥齿轮加连接轴结构不同，它把齿轮啮合段和动力输入的花键段做成了一体式结构，从根源上减少了装配环节的同轴度累积误差，也避免了键连接在反复正反转冲击下出现的键槽压溃、连接松动问题，在频繁换向、负载波动大的传动场景里，可靠性比分体装配结构高出不少。

　　从实际功能特性来看，锥齿段采用螺旋斜齿设计，相比直齿锥齿轮，啮合过程中轮齿是逐步进入、逐步退出啮合区域的，不会出现直齿啮合时的整齿突然撞击，传动过程的噪音更低，动载荷更小，同等模数、齿宽参数下的承载能力能提升30%左右，适合中高转速下的扭矩传输。后端的花键轴段采用矩形花键结构，齿侧定心精度高，配合对应的花键套安装时，既能保证动力传输过程中不出现打滑，也能在装配时允许少量的轴向位置调整，适配不同箱体的安装间隙要求，同时花键的多齿接触特性，也能分散单齿承受的挤压应力，在大扭矩输入时不容易出现齿面变形。

　　设计过程中，首先要确定的是锥齿轮的分锥角参数，这个参数直接决定了动力传输的变向角度，常规工况下多采用90度正交传动的分锥角设计，匹配绝大多数设备的垂直轴传动需求。轮齿的螺旋角选取要兼顾承载能力和轴向力平衡，螺旋角过大会导致啮合时轴向推力过大，额外增加轴承的负载，螺旋角过小则无法发挥螺旋齿啮合平稳的优势，通常选取35度左右的螺旋角，能在承载和轴向力之间取得较好的平衡。齿宽的设计不能超过锥距的三分之一，否则轮齿小端的齿厚过薄，热处理后容易出现脆断，同时大端的齿顶厚也要保证足够的厚度，避免啮合时出现齿顶崩裂。

　　花键轴段的设计要和齿轮段的承载能力匹配，花键的小径、大径以及齿厚参数，需要按照输入扭矩的大小计算挤压应力，保证花键连接的安全系数和齿轮轮齿的弯曲强度安全系数接近，避免出现齿轮还没达到负载极限，花键先出现压溃失效的情况。轴段上的台阶过渡位置全部采用圆角过渡，避免热处理和负载作用下出现应力集中，花键末端要设计退刀槽，满足滚齿加工的工艺要求，退刀槽的宽度和深度要匹配加工刀具的参数，避免加工时出现刀具干涉。齿轮段和花键轴段的同轴度公差要控制在0.02mm以内，否则装配后会出现轮齿偏载，运行时出现单侧齿面过度磨损、传动噪音骤增的问题。

　　安装边界方面，整个零件的轴向定位依靠轴段上的台阶面实现，装配时台阶面紧贴轴承内圈端面，保证齿轮在箱体内的啮合位置准确，不会出现轴向窜动导致的轮齿啮合长度不足。径向安装尺寸要匹配箱体内的轴承座孔尺寸，预留出轴承安装的位置，齿轮大端的最大外径不能和箱体内壁发生干涉，同时要留出足够的润滑空间，保证齿轮运转时润滑油能顺利进入啮合区域，带走摩擦产生的热量。轮齿的啮合侧隙要根据工作温度、润滑条件调整，常温工况下保留0.1-0.2mm的侧隙，避免热胀冷缩导致轮齿卡滞，同时也能在齿面形成稳定的润滑油膜，减少齿面磨损。

　　在实际选型应用时，需要注意这类一体式齿轮轴的轴向力方向，螺旋齿的旋向决定了运转时轴向力的指向，安装时要匹配对应的止推轴承，承受啮合产生的轴向推力，避免轴承因为轴向负载过大提前失效。另外，零件的热处理工艺要求齿面淬火硬度达到HRC58-62，芯部保持足够的韧性，既保证齿面的耐磨性能，也能承受冲击负载不会出现断齿，花键部分的硬度可以略低于齿面，避免花键齿过硬导致装配时出现磕碰崩损。整个结构没有多余的冗余设计，所有尺寸和结构都服务于动力变向传输的核心功能，在有限的安装空间里实现了大扭矩、平稳传动的需求，非常适合结构紧凑的小型传动箱体使用。
