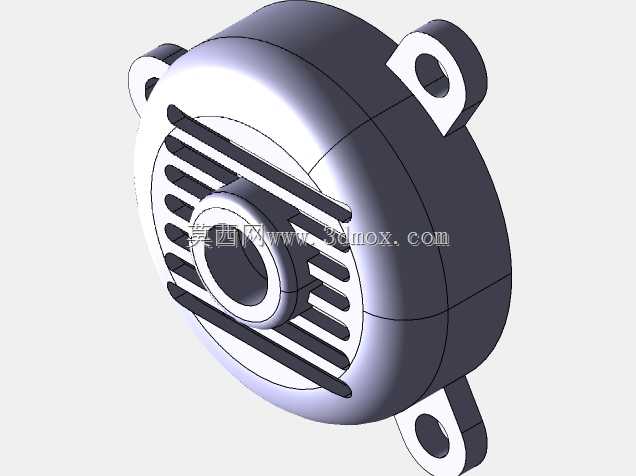

带散热筋三耳式电机端盖结构设计

　　这款电机端盖是小型异步电动机、直流微电机配套的端部防护与支撑构件，日常在小型风机、家用泵类、办公自动化设备驱动单元、小型输送线动力头这类场景中应用广泛，直接承担电机端部的密封防护、转子轴承定位、运行热量导出、整机安装对接的多重作用，是电机整机结构中不可缺少的受力与功能集成零件。从实际使用的工况来看，这类端盖多适配功率在数百瓦级的小型电机，日常运行中电机内部绕组、轴承产生的热量需要通过端盖结构向外传导，因此设计时在端盖外端面布置了径向均匀分布的长条状散热筋，既可以增加端盖与空气的接触面积提升散热效率，又能通过筋条结构提升端盖整体的结构刚度，避免端盖在轴承支撑受力、安装锁紧过程中出现形变，影响轴承的同轴度精度。

　　端盖的中心位置设置了阶梯式轴承安装腔，腔体内径尺寸与适配的深沟球轴承外圈采用过渡配合，装配时轴承压入腔体后可以通过台阶面实现轴向定位，保证转子运转时的径向跳动量控制在允许范围内，中心位置的通孔用于伸出电机输出轴，孔与轴之间预留有足够的密封件安装空间，可以加装毛毡圈或者骨架油封，避免外部灰尘、水汽进入电机内部，同时防止轴承润滑脂向外渗漏。端盖周向均匀布置了三个带安装孔的耳座，耳座上的通孔为光孔结构，装配时可以通过螺栓穿过孔位将端盖锁紧在电机机壳的对应端面上，三个耳座呈120度均匀分布的设计，相比传统的四耳结构，在保证安装锁紧力均匀的前提下，减少了零件的整体重量，同时降低了模具成型或者机加工的工序复杂度，

　　耳座与端盖主体的连接位置做了圆弧过渡处理，避免应力集中导致安装锁紧时耳座根部出现开裂问题。端盖的外缘与电机机壳的止口位置采用小间隙配合，装配时止口可以实现径向定位，保证端盖中心与机壳中心、定子中心的同轴度，避免转子运转时出现扫膛问题。从安装边界来看，端盖的轴向总厚度控制在适配电机的端部安装空间范围内，耳座的外圆尺寸不超出电机机壳的最大外径，不会额外增加电机整机的安装占用空间，散热筋的高度经过核算，既保证足够的散热面积，又不会因为筋条过高导致端盖在装配、运输过程中出现磕碰变形。设计过程中需要重点考量几个核心维度：首先是轴承位的形位公差，轴承安装腔的圆柱度、与止口的同轴度直接影响电机的运转噪音与轴承使用寿命，

　　建模时需要严格控制配合面的尺寸公差带；其次是耳座的受力强度，三个安装耳在螺栓锁紧时会承受轴向的压紧力，电机运行过程中如果出现振动，耳座还会承受交变载荷，因此耳座的厚度、根部圆角的取值都需要经过强度校核，避免长期运行出现疲劳断裂；再者是散热筋的布局，筋条沿着径向从轴承位外侧延伸到端盖外缘，顺着电机运行时转子带动的气流方向布置，可以最大化利用气流带走筋条表面的热量，避免出现散热死角。端盖的内端面与电机定子端部绕组之间预留有足够的安全间隙，避免装配后端盖与绕组发生摩擦，同时内端面的平整区域可以加装绝缘垫片，提升电机端部的绝缘性能。这类端盖一般采用压铸铝合金或者硬质工程塑料成型，铝合金材质的端盖散热性能更好，适合功率稍大、运行负载较高的应用场景，工程塑料材质的端盖重量更轻、绝缘性能优异，适合小型家用类电机的轻量化设计需求。建模过程中需要注意各特征之间的拔模角度设置，满足压铸或者注塑成型的工艺要求，所有棱角位置都做了小圆角过渡，既可以提升零件的结构强度，又能避免加工、装配过程中出现锐边划伤的问题。
