切割轮托架装配结构三维设计

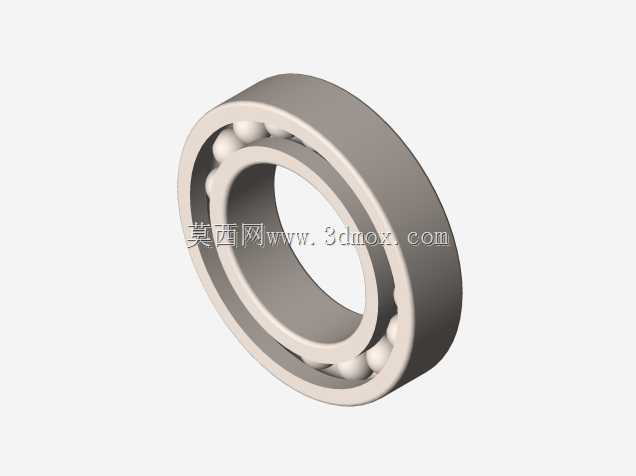

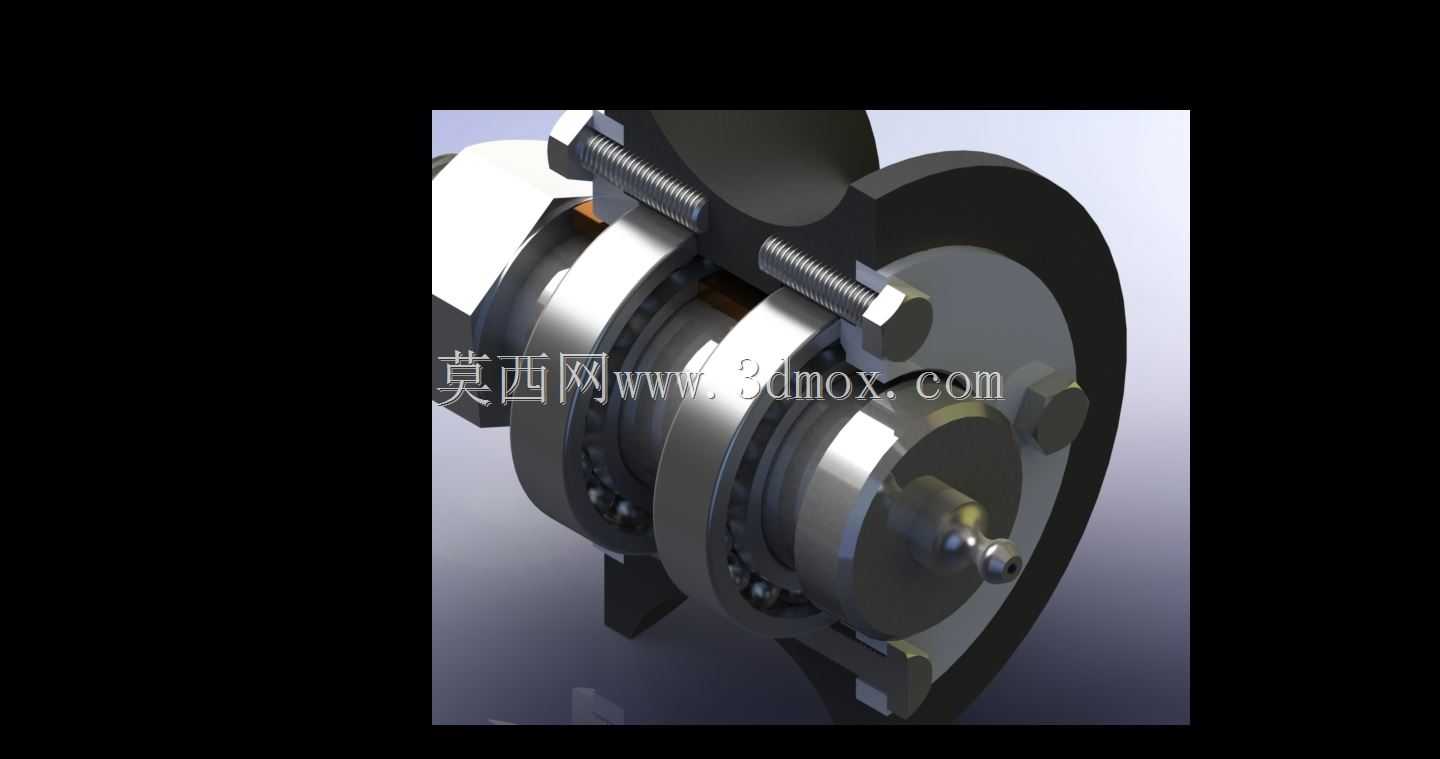

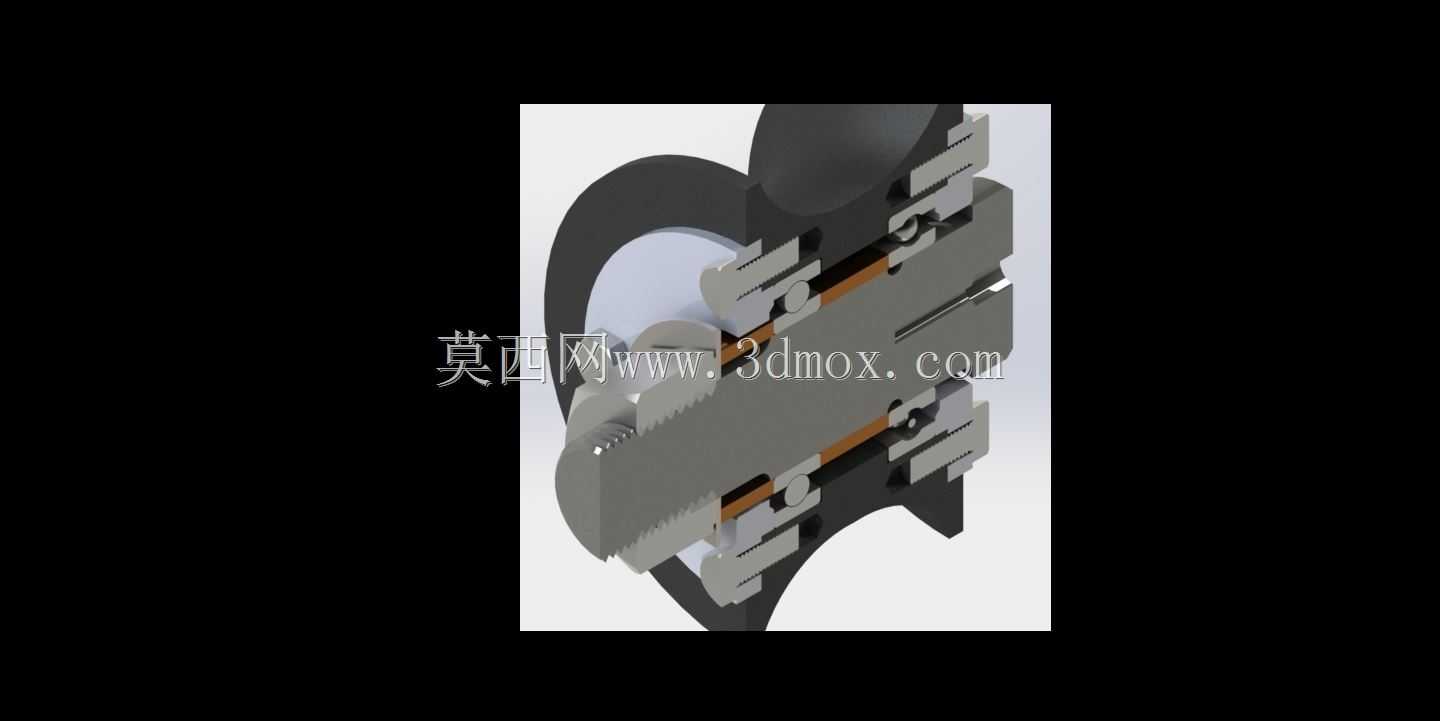

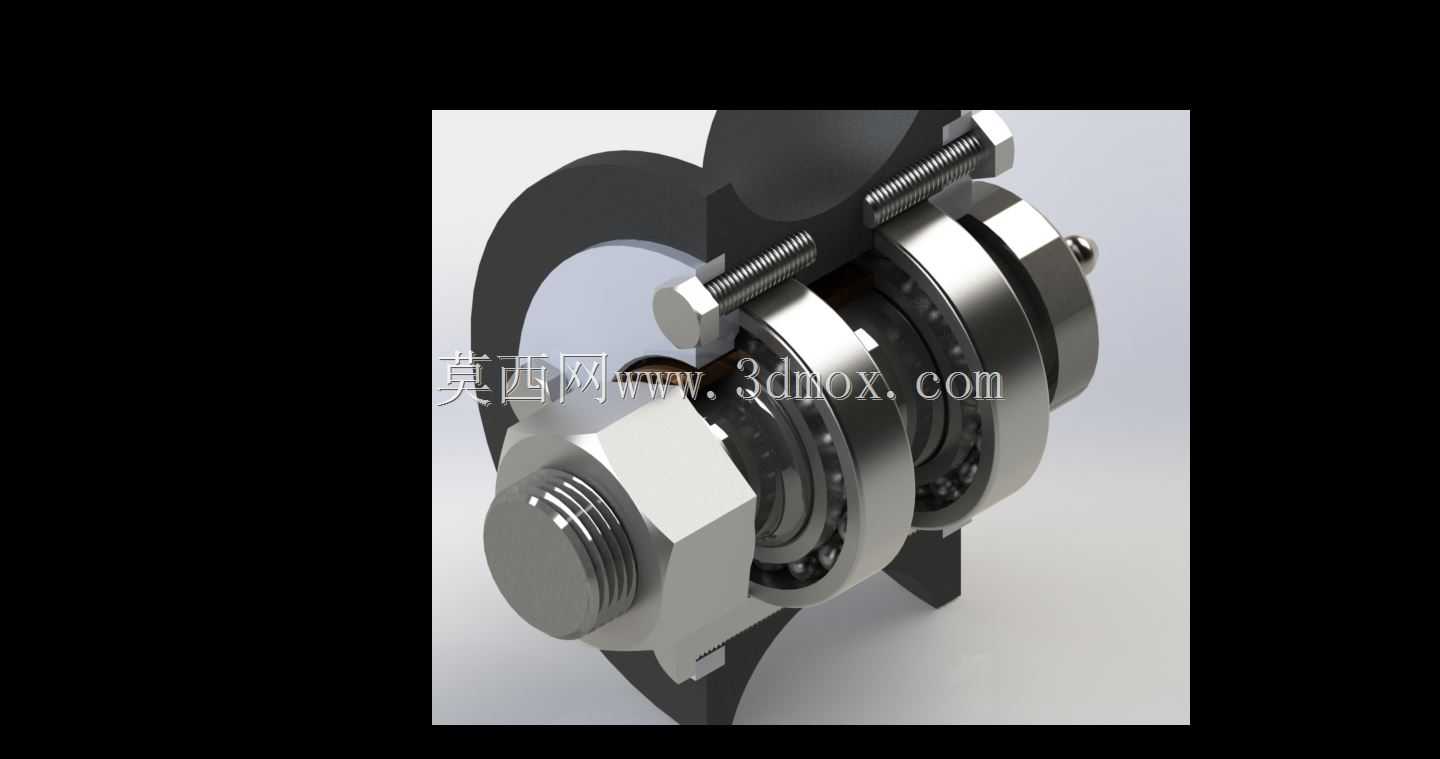

　　在金属切割、型材下料、管材裁切这类加工场景里，切割轮的运行稳定性直接决定切口质量与加工安全，而托架作为承载切割轮、衔接传动端与安装基座的核心支撑部件，其结构合理性往往是设备调试阶段最容易被忽略却又直接影响加工精度的环节。这套切割轮托架的轴系采用阶梯轴设计，不同轴段分别对应轴承内圈定位、锁紧螺母安装、切割轮轮毂配合、传动端连接的功能需求，轴肩的高度差严格匹配对应标准件的定位尺寸，避免出现轴承内圈压装不到位、切割轮轴向窜动的问题。从拆解的装配结构来看，托架配套的支撑轴承选用深沟球轴承搭配止推垫片的组合，既可以承受切割轮高速旋转时的径向切削载荷，也能抵消进给过程中产生的轴向力，轴承外侧设置的密封端盖一方面可以阻挡加工过程中产生的金属切屑、

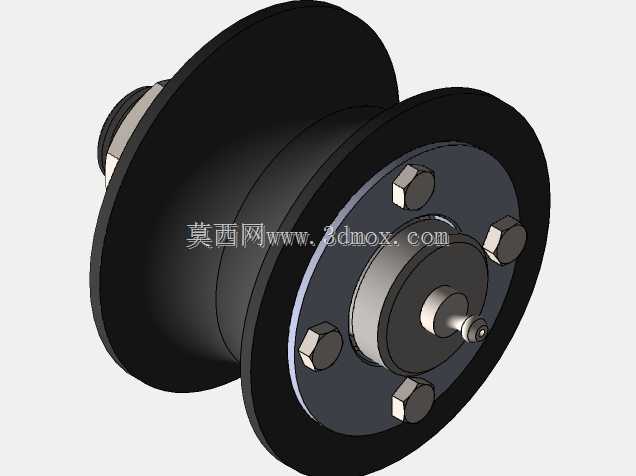

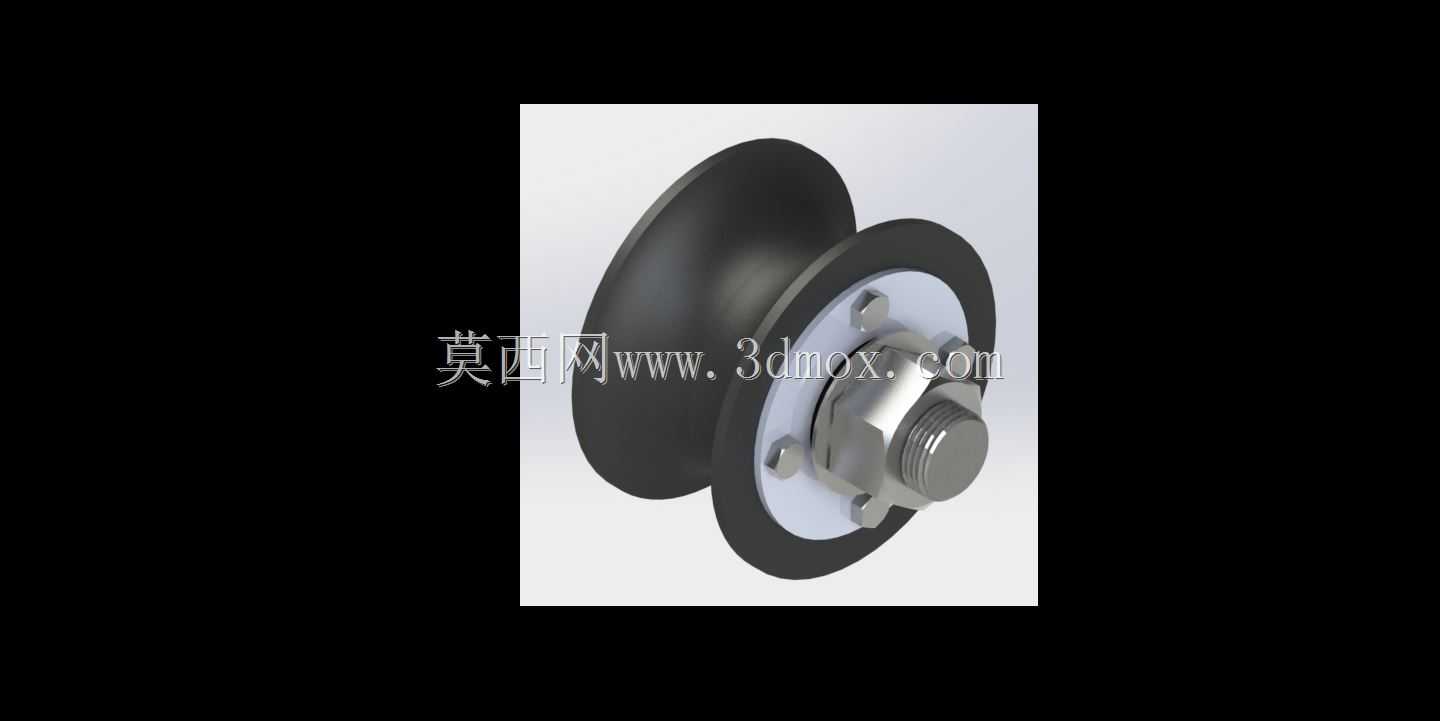

　　切削液进入轴承滚道，延长润滑脂的使用寿命，另一方面也能对轴承外圈形成轴向定位，防止高速运转时轴承外圈出现跑圈的异常磨损。切割轮的安装位置设置在两组支撑轴承的跨距中点附近，这种布局可以最大程度降低轴系在切削载荷下的挠曲变形，避免切割轮出现偏摆导致切口出现斜度、崩边的问题，轮毂与轴的配合选用过渡配合公差，既保证切割轮与轴的同轴度要求，也方便后期磨损后更换切割轮时的拆装操作，锁紧螺母配合止动垫圈的防松结构，能够在设备频繁启停、切削载荷波动的工况下避免紧固件松动，防止切割轮飞出的安全隐患。整套托架的安装法兰设置在传动端一侧，法兰端面上的安装孔采用均匀分布的通孔设计，安装孔的位置度公差严格控制，保证托架与设备主机安装面的贴合度，

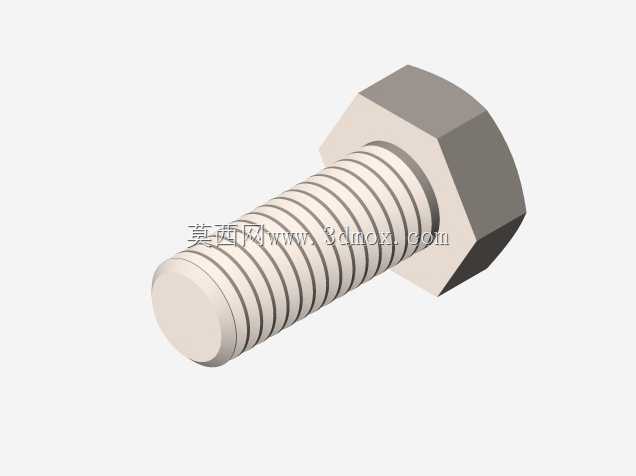

　　避免安装时出现强行锁紧导致轴系别劲、轴承预紧力异常的问题。设计过程中针对不同厚度切割轮的适配需求，在切割轮安装轴段预留了调整垫片的安装空间，可以通过增减调整垫片的厚度来适配不同宽度的切割轮，无需更换轴类零件就能满足多规格加工需求，同时轴端的传动连接部位采用平键连接结构，键槽的对称度公差符合通用机械传动的设计标准，保证扭矩传递的稳定性，避免出现键侧挤压磨损、传动打滑的问题。从零件的加工工艺性来看，轴类零件的各轴段退刀槽、倒角尺寸统一，符合常规车削、磨削加工的工艺要求，没有出现难以加工的清角、异形曲面结构，法兰类零件的安装面与轴孔的垂直度公差设置合理，普通立式加工中心即可满足加工精度要求，紧固件全部选用国标通用规格，

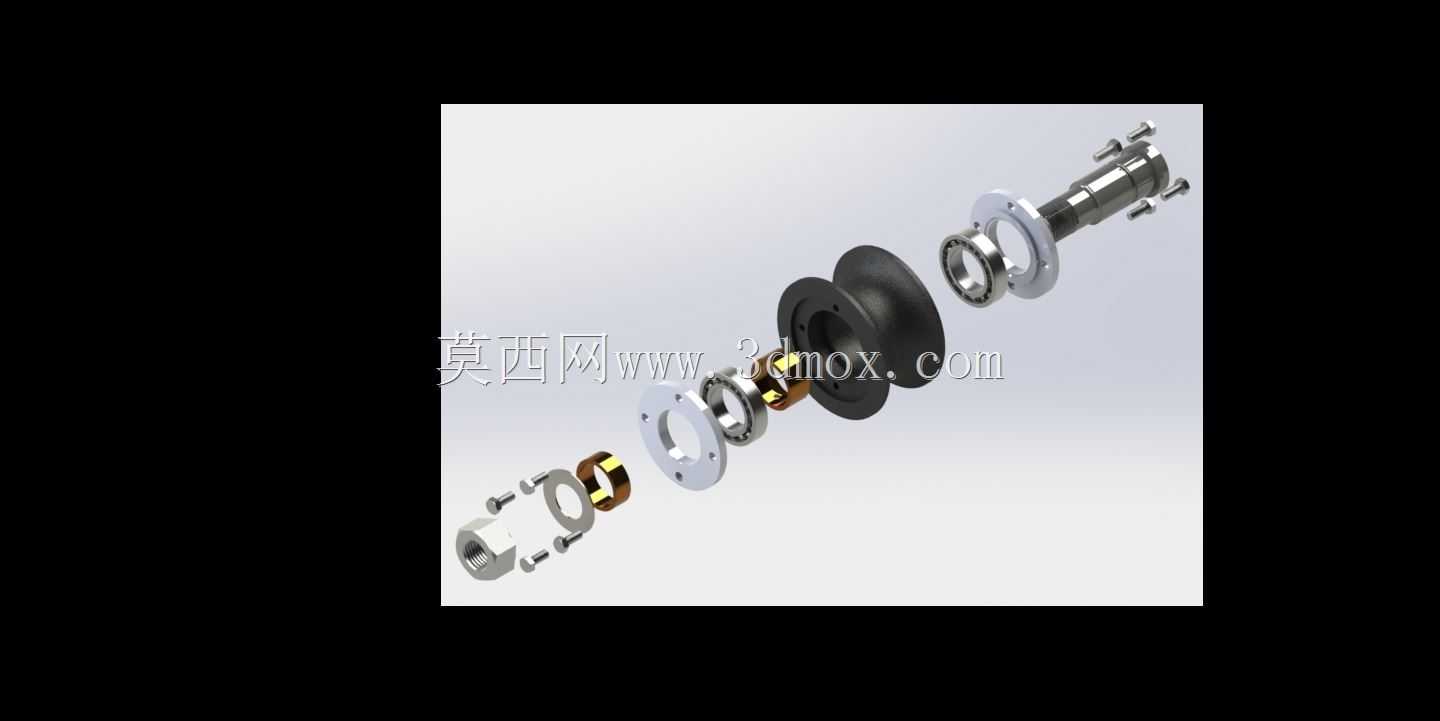

　　后期维护更换时无需定制特殊零件，降低设备的运维成本。在实际装配流程中，需要先将轴承加热压装到对应轴段，待冷却后检查轴承与轴肩的贴合间隙，再依次装入内侧密封端盖、切割轮轮毂、调整垫片、外侧密封端盖，最后锁紧止动螺母并扳倒止动垫圈的锁舌，完成轴系装配后需要手动转动轴段检查转动灵活性，确认无卡滞、异响后再将整套托架通过法兰安装到设备基座上，安装时需要采用对角分次拧紧的方式锁紧法兰螺栓，避免法兰面受力不均导致轴系同轴度超差。
