方口变径下料漏斗结构设计

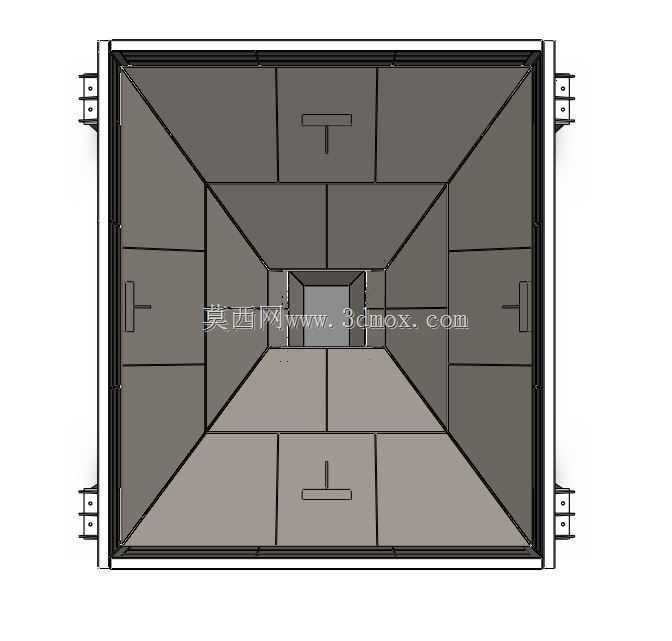

　　该结构为方形进料口的变径下料漏斗，主要应用于散料输送、物料中转、生产线料流衔接场景，可对接上方方形料仓出料口、皮带机头部落料点，将大截面范围的散状物料收拢后导入下方小口径接料设备，常见于粮食加工、建材输送、散料仓储、粉体生产线的物料转接环节，能够避免物料散落、控制料流轨迹，减少落料过程中的扬尘与物料飞溅问题。整体采用上宽下窄的四棱台收拢结构，上方为正方形大开口，四周设置带安装孔的连接耳板，可直接通过螺栓与上方料仓法兰、设备出料端的安装框架固定，安装耳板对称布置在方形口的四个侧边外侧，每个侧边设置两组螺栓孔位，安装时可根据对接设备的孔位偏差微调安装位置，降低现场安装的对位难度。漏斗内壁由多块折弯板材拼接而成，

　　每块壁板上设置有T型加强筋，沿壁板斜向布置，能够在板材厚度较薄的前提下提升壁板整体刚度，避免长期受物料冲刷、料柱压力导致壁板变形，同时加强筋的凸起方向朝向壁板外侧，不会干扰内壁料流的顺畅下滑，减少物料在壁面的挂料残留。内壁的倾斜角度经过物料安息角校核，针对常见的颗粒状、粉状散料，壁面倾斜角度大于对应物料的滑动安息角，确保物料能够依靠自重沿壁面顺畅滑落，不会在漏斗内部出现积料、堵料的问题，四棱台的四个斜面交汇于下方的小方形出料口，出料口尺寸匹配下游接料设备的进料口径，可直接对接下方的螺旋输送机、提升机进料口或者包装设备的接料口，无需额外增设变径转接段。从结构设计逻辑来看，该漏斗采用分片拼接式结构，所有壁板均为平面折弯件，

　　无需复杂的曲面成型工艺，生产时可通过激光切割下料、折弯成型后焊接拼装，加工难度低，生产制造成本可控，同时分片式结构也便于运输与现场组装，针对大尺寸规格的漏斗，可拆分后运输至现场再进行拼接安装，降低大尺寸整体结构的运输成本。安装边界方面，上方方形口的外伸耳板预留足够的螺栓操作空间，安装时无需伸入漏斗内部即可完成螺栓紧固作业，下方出料口的外周可根据需求加装软连接法兰，对接下游设备时能够抵消设备运行的振动，避免振动传递至漏斗结构导致连接螺栓松动。在实际使用过程中，该漏斗可根据输送物料的特性调整壁板厚度与加强筋间距，针对磨琢性较强的矿石、砂石类物料，可在内壁加装耐磨衬板，衬板通过螺栓固定在壁板预留的安装孔上，后期磨损后可快速更换，

　　无需整体更换漏斗结构；针对流动性较差的粘性物料，可在外壁加装振动电机，通过微幅振动破坏物料与壁面的粘附力，避免物料搭桥堵料。整体结构无多余的复杂构件，所有受力部位均通过加强结构补强，长期承受物料冲击与料柱压力时结构稳定性好，料流收拢路径顺畅，能够有效控制落料点的位置，避免物料偏载导致下游设备出现撒料、偏磨问题。
