脚踏式粉料配比给料装置结构设计

　　这套脚踏驱动的粉料配比给料结构，主要面向小批量粉体物料的人工配比作业场景，常见于小型饲料加工点、实验型配料工位、农副加工散户的粉料分装环节，适配流动性较好的粉状、细颗粒状物料的定量给料作业，无需外接电源或气动动力源，完全依靠操作人员脚部施力完成出料控制，适合无固定供电、作业点位灵活变动的生产场景。

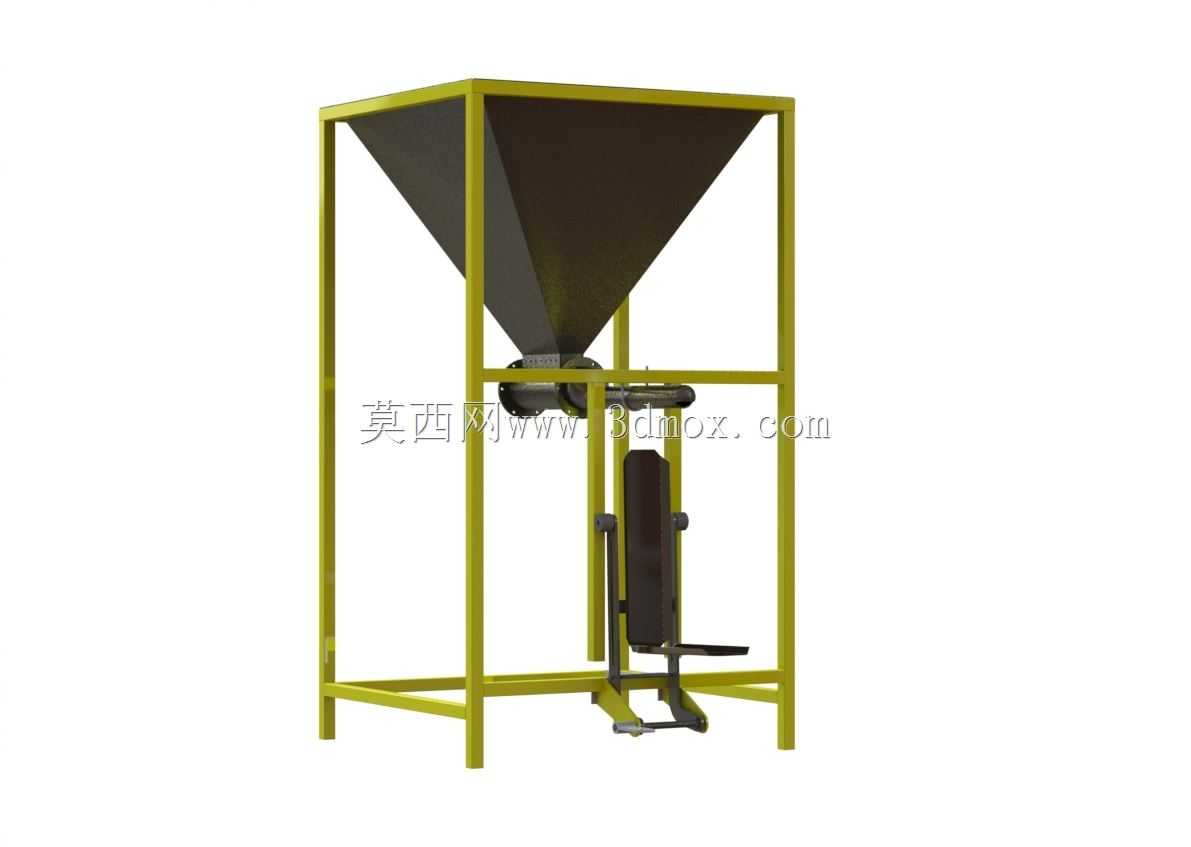

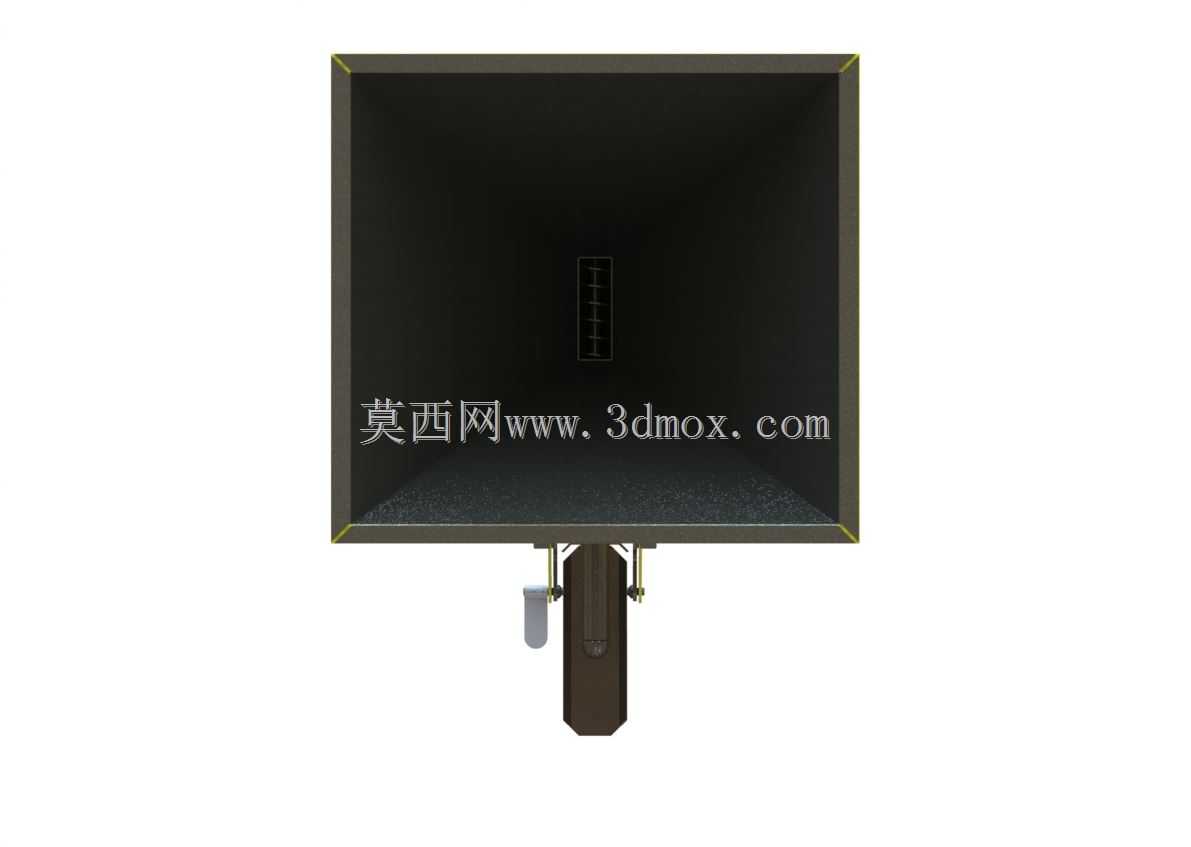

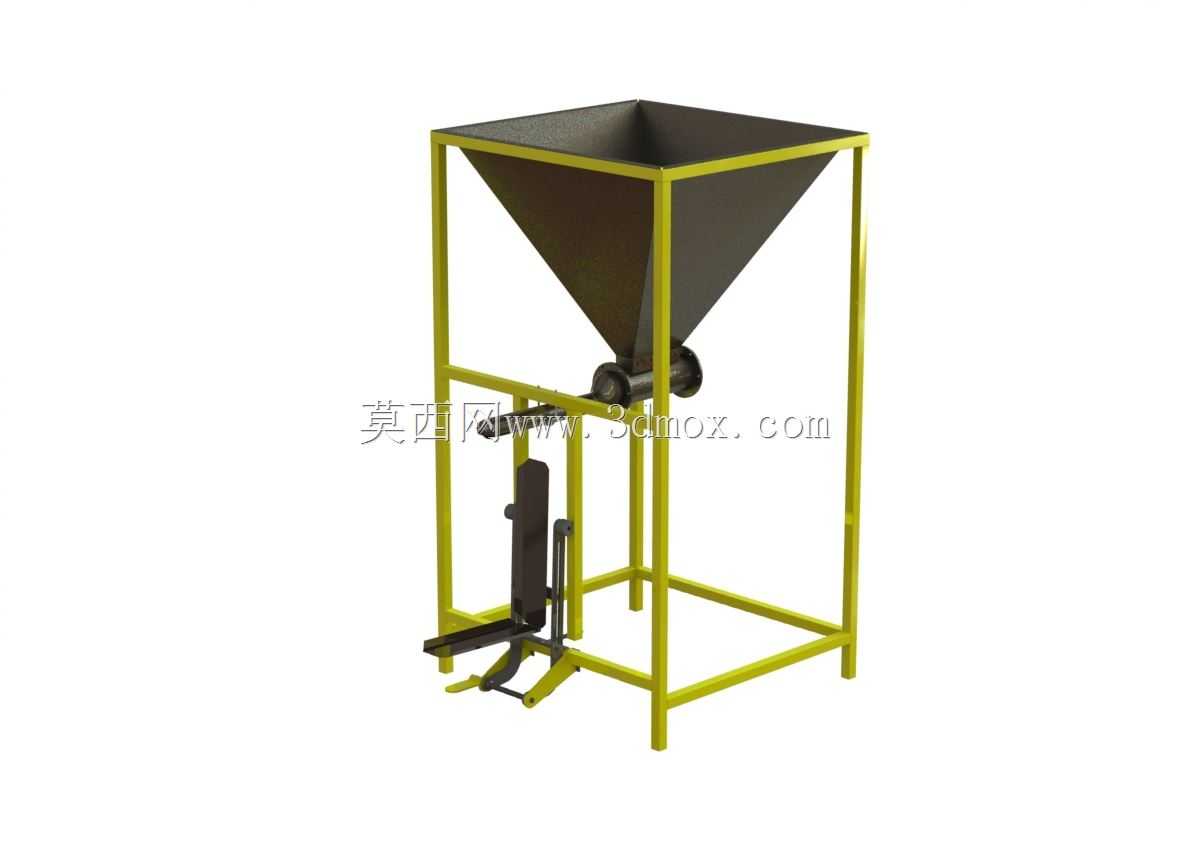

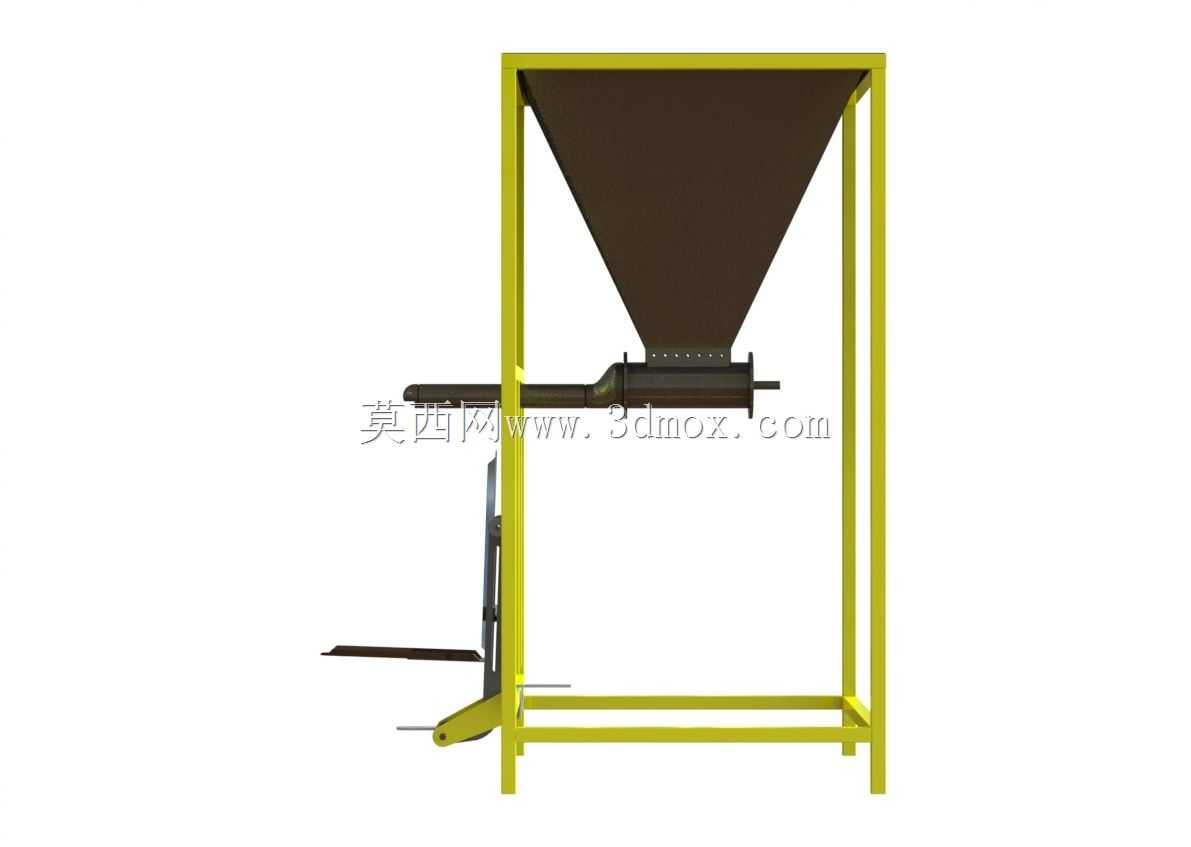

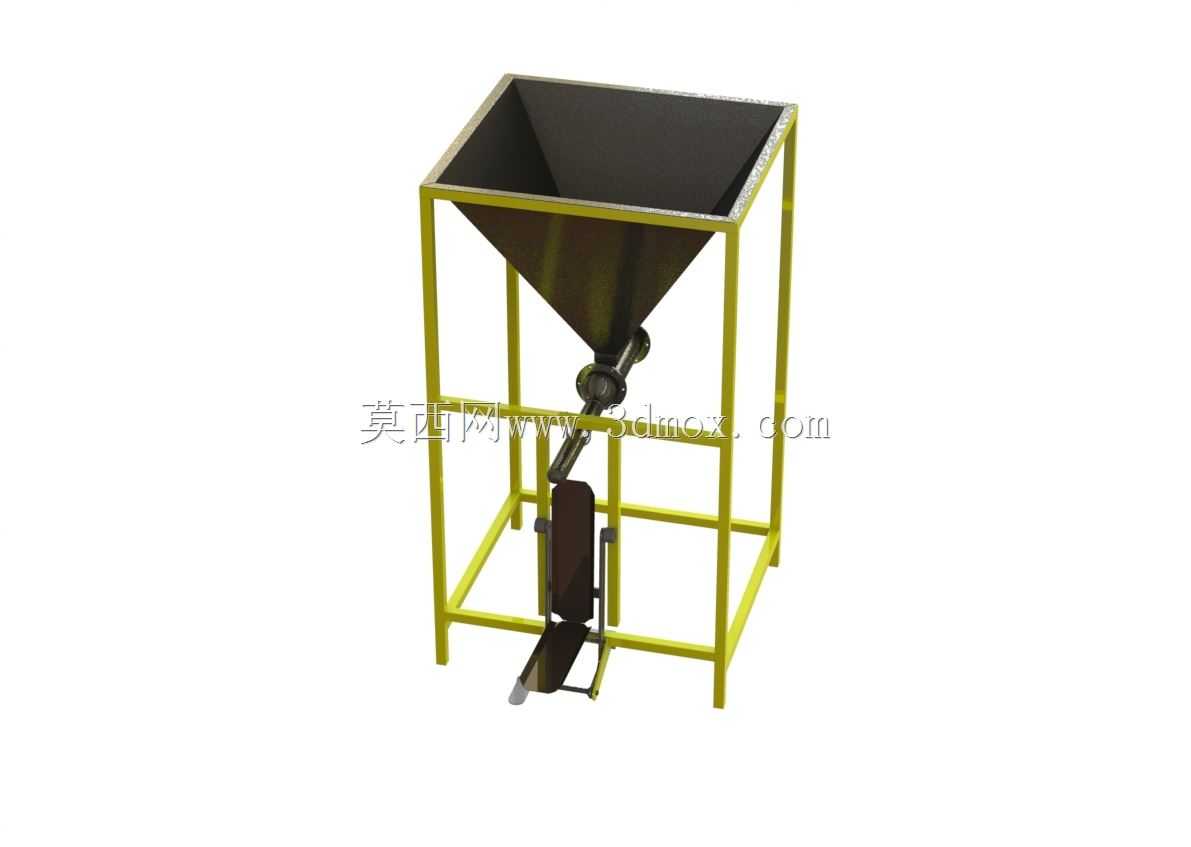

　　从结构组成来看，整套装置主要分为上部储料料斗、中部给料控制机构、下部支撑机架、脚踏驱动组件四个核心部分。上部储料段采用方口锥形料斗设计，上方方形进料口边长适配常规人工倒料的作业幅度，锥段倾斜角度参考常见粉料的安息角设置，避免物料在斗壁出现架桥、积料问题，料斗下部收口对接水平布置的给料腔体，腔体内置转轴式给料叶轮，转轴一端延伸至腔体外侧与驱动摆臂连接。支撑机架采用方管焊接成型的框架结构，四根竖直方管作为主支撑，上下分别设置方形框体做横向拉结，底部方管框架直接接触地面，无需额外打膨胀螺栓固定，可根据作业需求随时挪动位置，机架整体高度适配操作人员站立作业的姿态，料斗上口高度控制在成年人腰部以上位置，倒料时无需过度抬升手臂，降低作业疲劳度。

　　脚踏驱动组件布置在机架前侧下方，包含脚踏踏板、复位弹簧、传动连杆、锁止调节结构几个部分，踏板表面设置防滑纹路，操作人员脚踩踏板时，通过连杆带动给料腔体内的叶轮转动固定角度，将料斗内落下的粉料推送至出料口排出，松开踏板后复位弹簧带动整个传动结构回到初始位置，叶轮同时封闭料斗下部出料通道，停止物料下落。踏板的踩踏行程可通过连杆上的调节螺母进行微调，对应调整单次踩踏的叶轮转动角度，以此控制单次出料的物料容积，满足不同配比量的作业需求，给料腔体与叶轮的配合间隙控制在合理范围，既避免转动卡滞，也减少粉料从间隙处漏料的问题。

　　设计过程中优先考虑了无动力场景下的作业可靠性，所有转动铰接位置均采用自润滑轴套结构，减少日常维护频次，机架焊接处做打磨去毛刺处理，料斗内壁做光滑处理降低物料粘附概率。整套装置的安装边界较为宽松，整体占地尺寸不足1平方米，对作业地面平整度要求不高，硬化地面、夯实泥土地面均可放置使用，作业时可在出料口下方放置接料容器，容器高度适配出料口离地高度，无需额外垫高接料装置。

　　从实际使用逻辑来看，操作人员可提前通过调整踏板行程标定单次踩踏的出料重量，配比作业时只需按照配比份数踩踏对应次数即可完成单份物料的配比，相比传统手工舀料称重的作业方式，能减少粉料飞扬的情况，同时降低反复称重的作业强度，适合小产能场景下的多批次粉料配比作业，结构整体无复杂电控、气动元件，故障点少，日常仅需定期清理料斗及给料腔体内的残留物料、在铰接点加注少量润滑脂即可维持正常运转。料斗与机架之间采用螺栓连接固定，长期使用后若料斗出现磨损，可单独拆卸更换料斗部件，无需更换整套机架，降低后期维护成本，给料叶轮与转轴之间采用键连接固定，磨损后也可快速拆换叶轮配件。
