220V三相5000瓦盘式发电装置结构设计

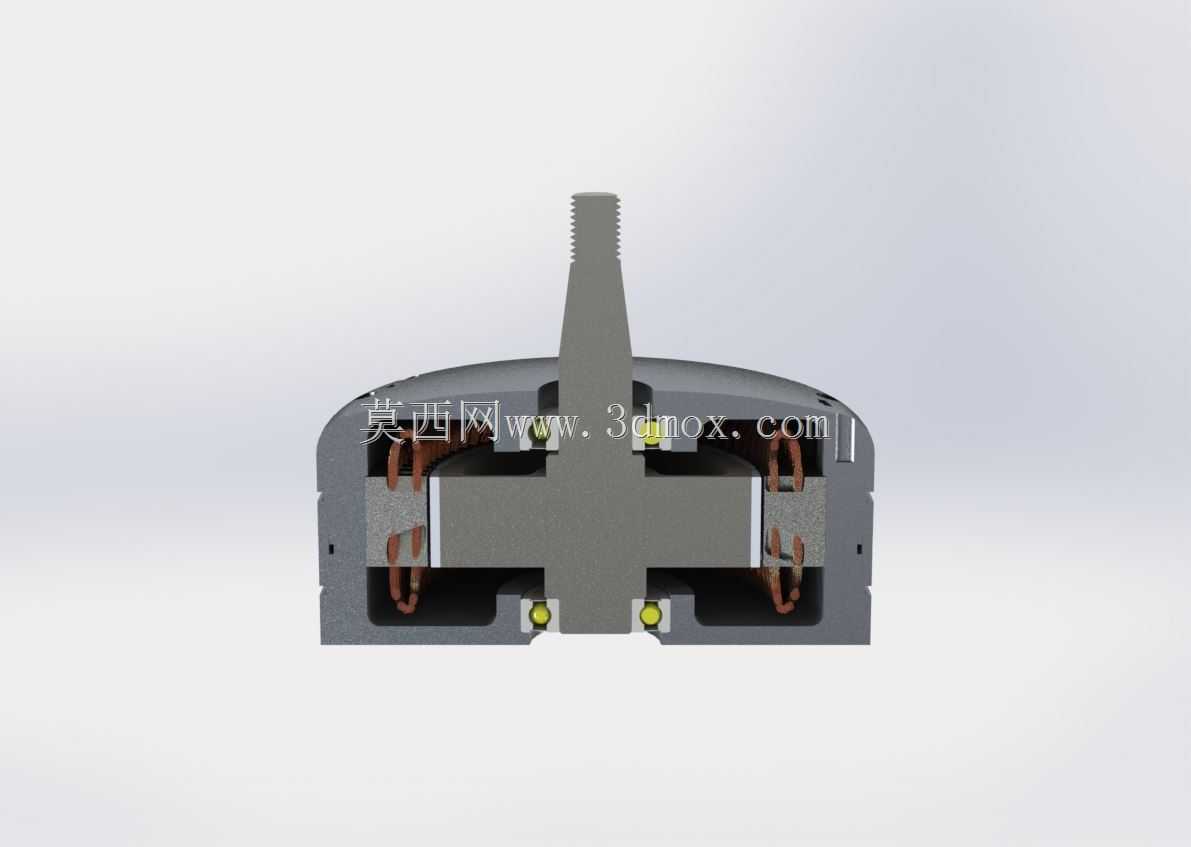

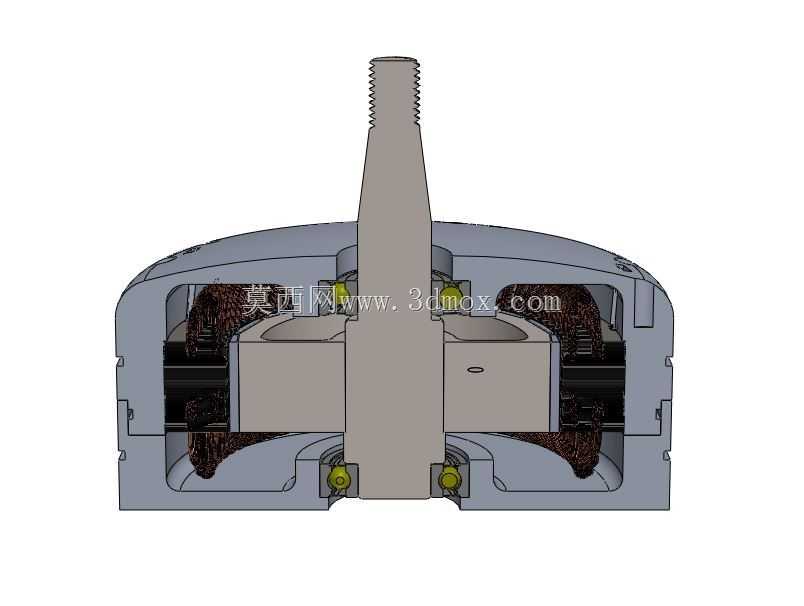

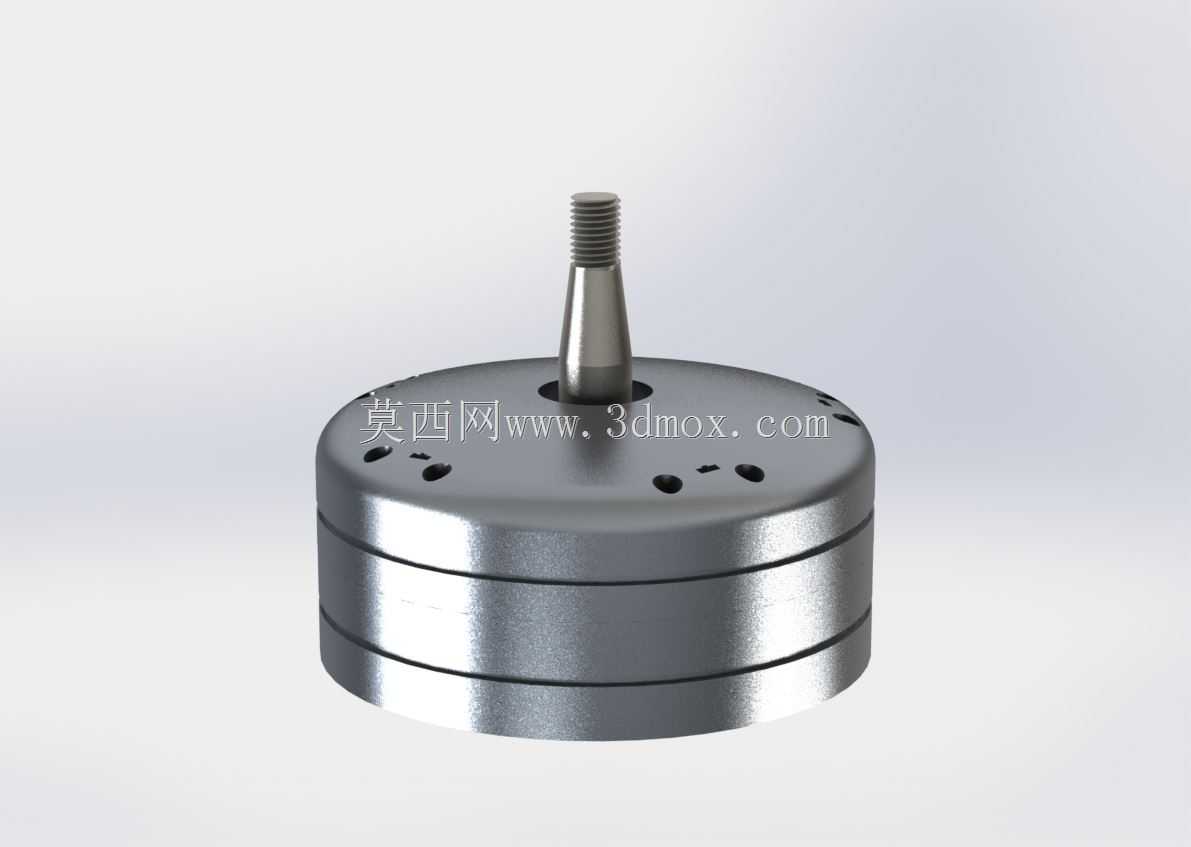

　　这款盘式结构的发电装置，核心适配民用小型供电、户外作业临时补能、小型分布式离网供电场景，在无市电接入的山区散户供电、野外勘探作业点位供电、小型农用机械配套供电场景中，能够稳定输出220V三相交流电，额定输出功率覆盖5000瓦负载区间，可同时带动小型电动工具、民用照明、小型农用加工设备等多类负载，避免小功率发电装置带载能力不足的问题。从结构设计逻辑来看，整体采用扁平盘式布局，区别于传统长筒式发电机的轴向排布，将定子与转子组件沿径向叠装在圆柱形壳体内，大幅压缩轴向安装尺寸，对于安装空间轴向尺寸受限的配套设备而言，这种布局能够有效降低整机的重心高度，减少运转过程中的径向跳动量，提升运转稳定性。顶部伸出的带螺纹输出轴，采用标准细牙螺纹设计，

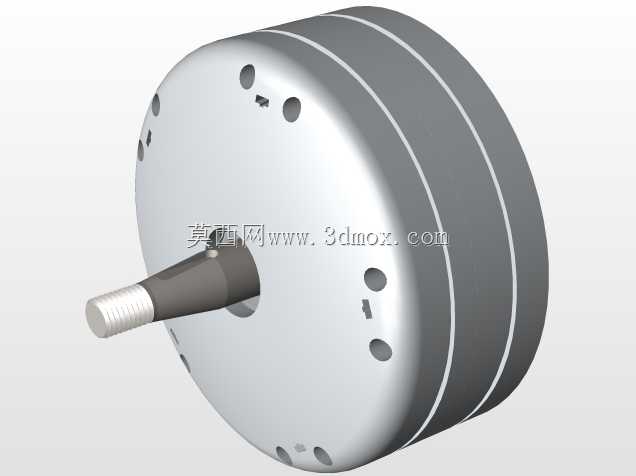

　　可直接与动力输入侧的联轴器、带轮进行连接，无需额外加工转接结构，轴伸端的螺纹长度经过匹配计算，能够适配常规厚度的连接法兰锁紧需求，避免螺纹啮合长度不足导致的连接松脱问题。壳体采用多层叠合的金属结构，表层做均匀的防锈氧化处理，壳体圆周上分布的多组安装孔与散热孔，一方面满足端盖锁紧的装配需求，另一方面能够在设备运转过程中形成内部空气对流通道，带走绕组通电产生的热量，避免长期高负载运行下的绕组过热问题。壳体的圆柱面加工有两道环形定位槽，可配合卡箍结构实现快速安装固定，适配不同机架的安装固定需求，无需在壳体上额外焊接安装支座，减少加工工序的同时，也能根据安装场景灵活调整固定位置。从功能实现层面，

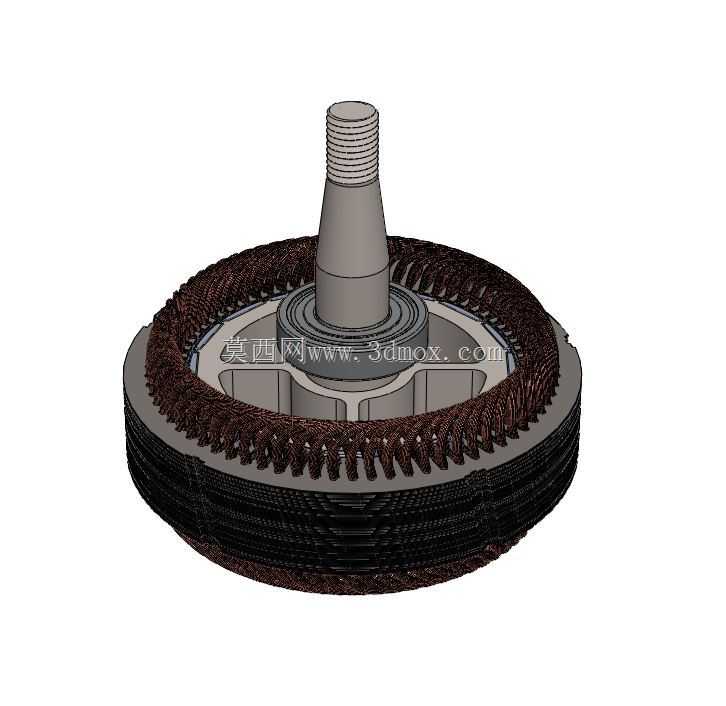

　　该装置通过转子旋转切割定子绕组磁感线完成电磁能量转换，内部绕组排布经过优化，在5000瓦额定输出状态下，电压波动范围控制在民用供电允许的偏差区间内，能够为对电压稳定性有一定要求的民用电器、小型数控类作业工具提供稳定电力输出，避免电压波动导致的用电设备损坏。设计过程中充分考虑了日常维护的便捷性，壳体端盖采用周向均布的螺丝锁紧，拆卸端盖后即可直接对内部绕组、轴承部件进行检查维护，无需拆解整体安装结构，降低后期运维的拆解难度。安装边界方面，整体圆柱形壳体的外径尺寸适配常规小型发电设备的安装机架间距，底部平整的端面可直接贴合安装基准面，配合周向的固定孔位完成锁紧，顶部轴伸的中心与壳体中心保持高同轴度，安装时无需反复调整轴系对中精度，

　　只要保证安装基准面的平面度符合要求，即可完成快速装配。在实际配套使用中，该装置可与小型汽油机、水轮机、风力驱动叶轮等多种动力源进行匹配，输入端转速适配区间覆盖常规小型动力源的输出转速范围，无需额外配置变速结构即可达到额定发电转速，简化配套动力系统的结构复杂度。盘式结构带来的低转动惯量特性，让装置在动力输入转速出现小幅波动时，依然能够保持稳定的电力输出，减少负载端的电压闪变问题，适配户外动力源转速不稳定的实际使用场景。壳体的金属结构同时具备电磁屏蔽作用，能够减少发电过程中产生的电磁干扰对外围精密用电设备的影响，在配套通讯类临时供电场景中，也能避免电磁信号干扰通讯设备正常工作。
