工业级方形箱体式过滤除尘装置结构

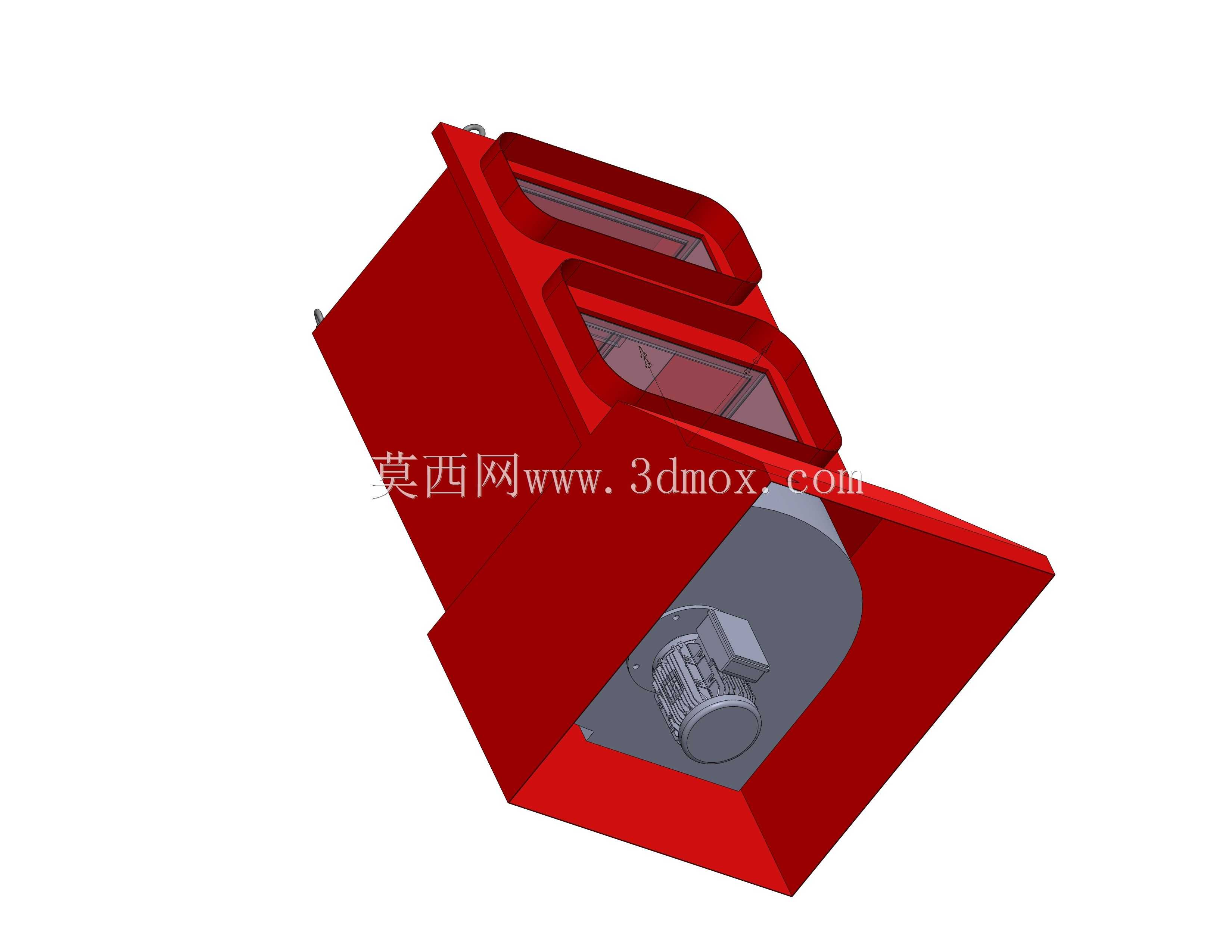

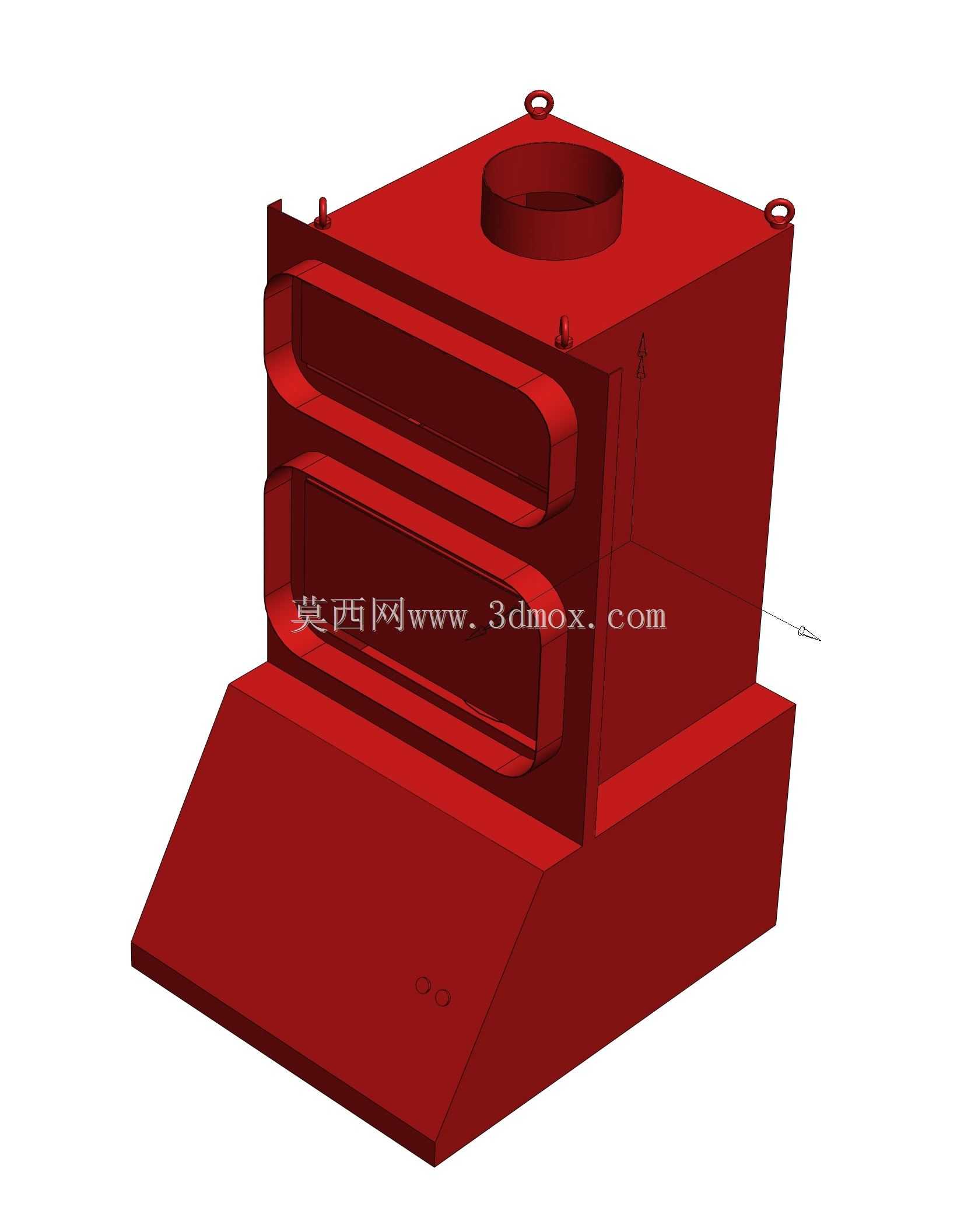

　　在工业车间通风除尘、物料气力输送末端的气固分离场景中，这类方形箱体结构的应用占比常年居高不下，相比传统圆筒型旋风除尘结构，方形壳体的空间利用率更高，在厂房层高受限、设备排布紧凑的生产线旁，能够更好贴合墙面或相邻设备的安装边界，减少无效占地。从结构设计逻辑来看，该装置采用上窄下宽的梯台过渡段衔接下部灰斗区域，含尘气流从上部的圆形法兰接口进入箱体内部后，会经过多层横向布置的过滤单元，气流在折流过程中流速逐步降低，大颗粒粉尘在惯性作用下直接落入下部集灰区域，细颗粒则被过滤组件拦截，净化后的气流从侧部预留的出风口排出，整套结构的流道设计尽可能减少了直角涡流区，避免局部积尘造成的阻力升高。

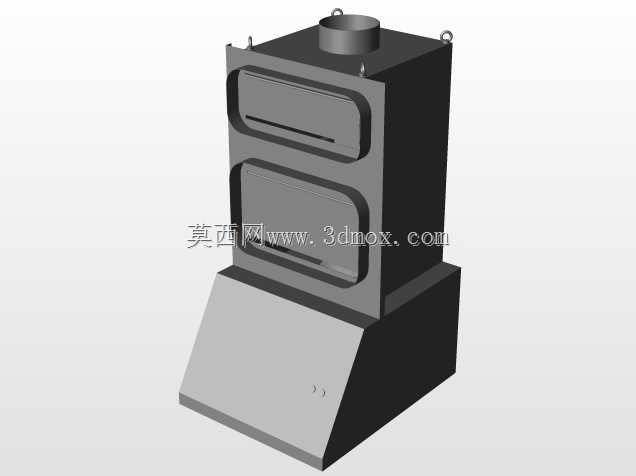

　　箱体顶部预留的三个吊耳结构，完全匹配车间常规起重设备的吊装作业要求，吊耳的焊接位置经过重心核算，起吊过程中设备能够保持水平姿态，不会出现倾斜磕碰过滤组件的情况，安装时仅需要将底部法兰与现场预埋支架固定，对接上部进风管道与侧部出风管道即可完成主体装配，不需要额外做复杂的现场焊接调整。正面的两层横向开槽结构，是过滤单元的抽拉式检修口，日常更换滤件时不需要拆开整个箱体顶盖，只需要松开检修口的压条紧固件，就能将内部的过滤架整体抽出，单人即可在十分钟内完成滤件更换作业，大幅降低了生产线停机维护的时间成本。

　　从安装边界的尺寸适配角度，该结构的方形主体边长控制在常规工业除尘设备的通用模数范围内，侧面的加强筋结构沿着箱体受力方向布置，在承受内部负压运行的工况下，壳体钢板厚度不需要额外增加就能满足刚度要求，避免长期运行出现壳体鼓胀或凹陷变形。下部倾斜的灰斗壁面角度大于粉尘的自然安息角，收集下来的粉尘能够顺着壁面滑落到下部排灰口，不会在壁面出现粘黏积灰的问题，针对湿度偏高的含尘工况，还可以在灰斗外壁预留振动器安装位，通过低频振动辅助粉尘滑落。

　　在结构细节处理上，所有法兰连接面都预留了密封垫安装槽，运行时的漏风率能够控制在工业通风设备的标准范围内，不会因为漏风造成除尘效率下降、车间粉尘外溢的问题。箱体外部的涂装预留面也做了分区设计，吊装、检修等经常触碰的区域做了加厚耐磨涂层，避免日常作业中漆面过早脱落造成壳体锈蚀。这类结构不仅可以用于常规车间的焊接烟尘、打磨粉尘治理，还可以适配粮食加工、建材生产等行业的物料回收场景，只需要根据粉尘特性更换对应过滤精度的滤件，就能匹配不同的工艺排风要求，结构本身的模块化设计也支持多台并联拼接，在处理大风量工况时不需要重新设计整套壳体，只需要将多个标准单元并排对接进风总管即可，大幅缩短了非标项目的设计与生产周期。
