跳汰机物料输送支撑构件结构设计

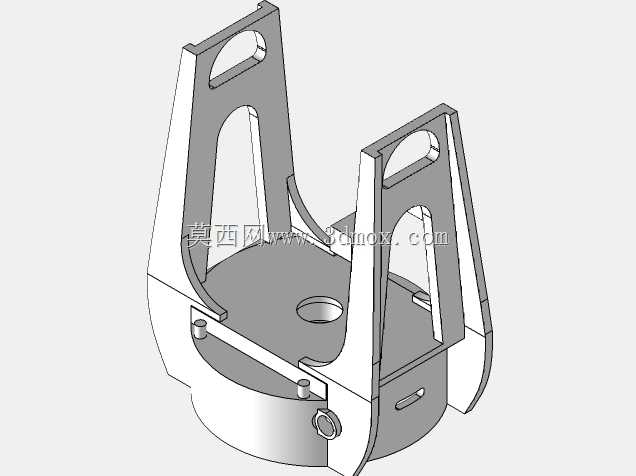

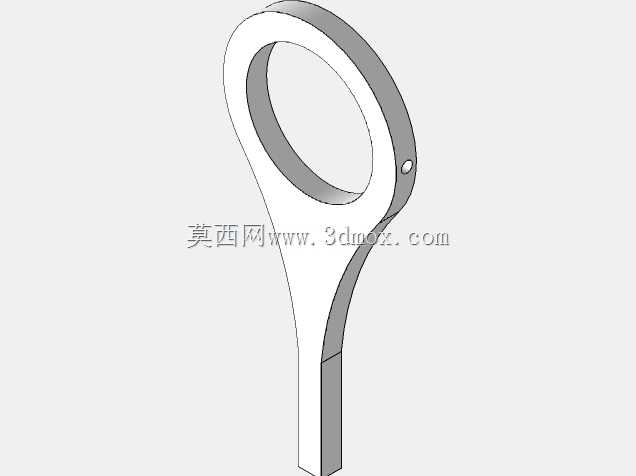

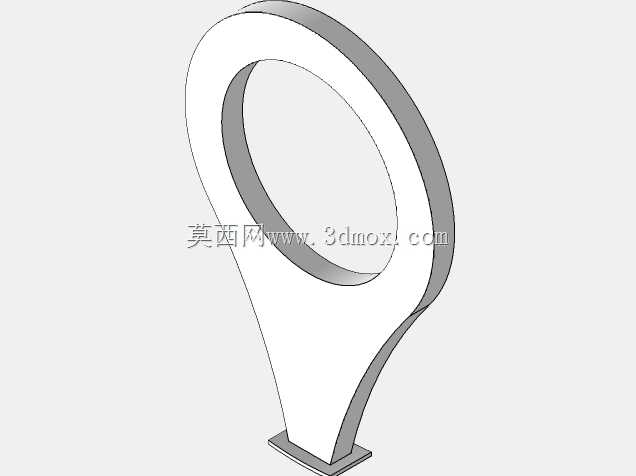

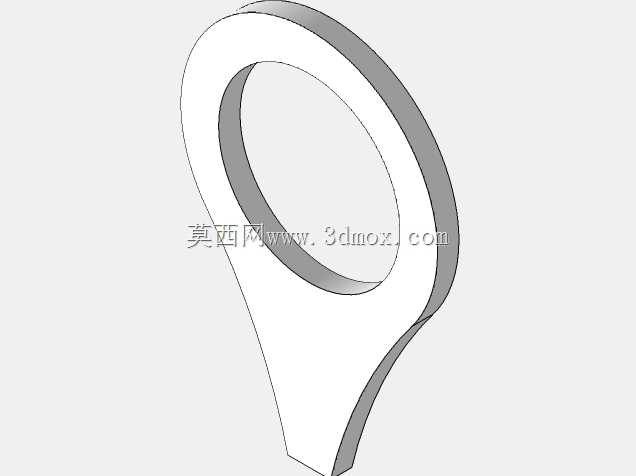

　　在重力选矿生产线的物料转运环节，跳汰机作为核心分选设备，其配套的输送支撑构件直接影响分选后矿料的转运稳定性与设备整体运行可靠性，本次设计的跳汰机运输构件，正是针对跳汰机排料端的矿料承接、导向输送需求开发的专用结构件。从实际选矿现场的工况来看，跳汰机分选后的矿料粒度不均，部分块矿棱角尖锐，同时分选过程伴随持续的水流冲刷与设备振动，普通的输送承接结构很容易出现磨损变形、物料卡滞的问题，因此该构件在设计之初就充分考虑了选矿现场的恶劣工况，整体采用双侧立板支撑结合弧形承料槽的结构形式，双侧立板上开设的吊装孔既满足构件出厂转运、现场安装的吊装需求，也可作为后期检修时的起吊点位，无需额外焊接吊耳，减少现场加工工作量。

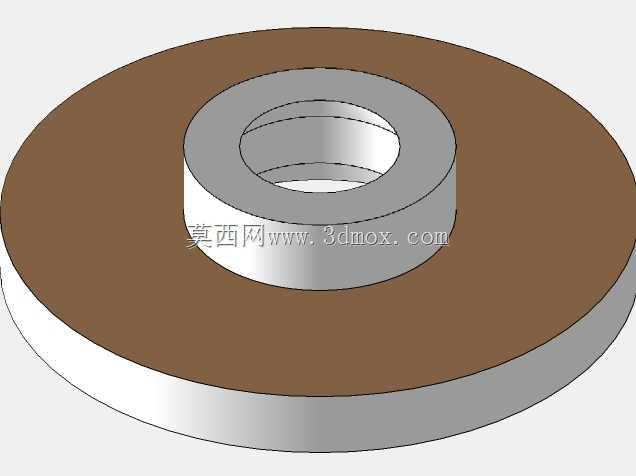

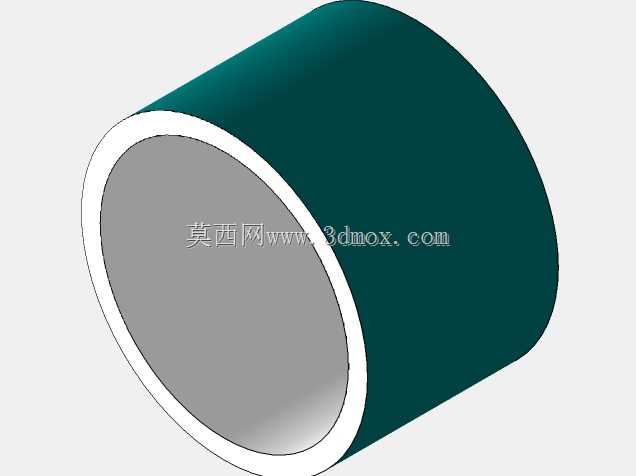

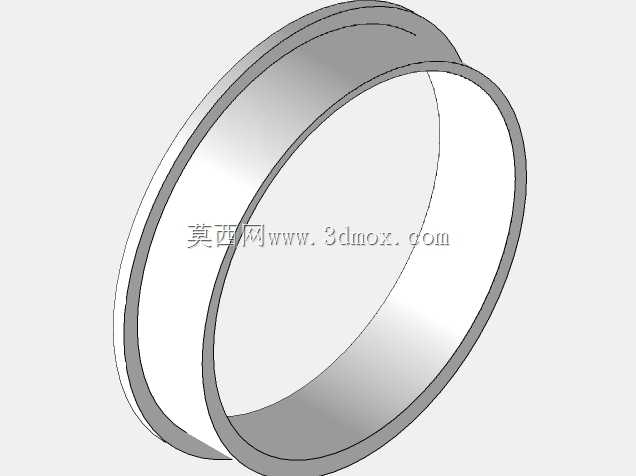

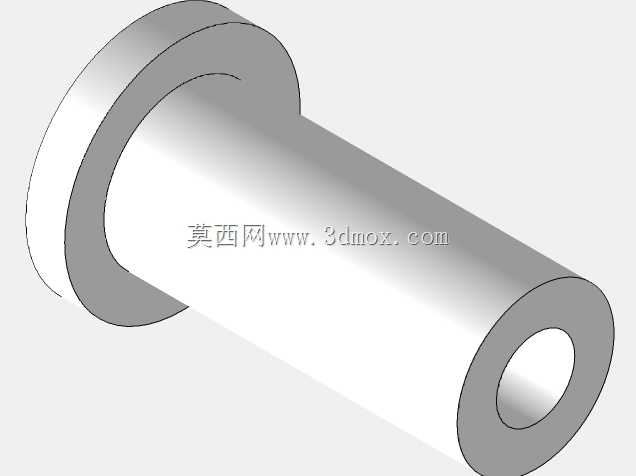

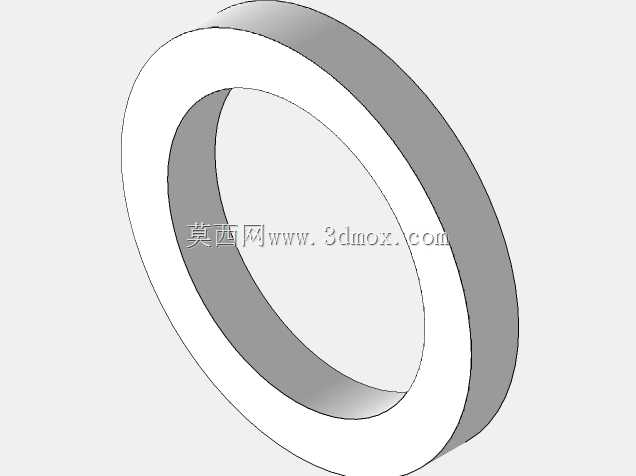

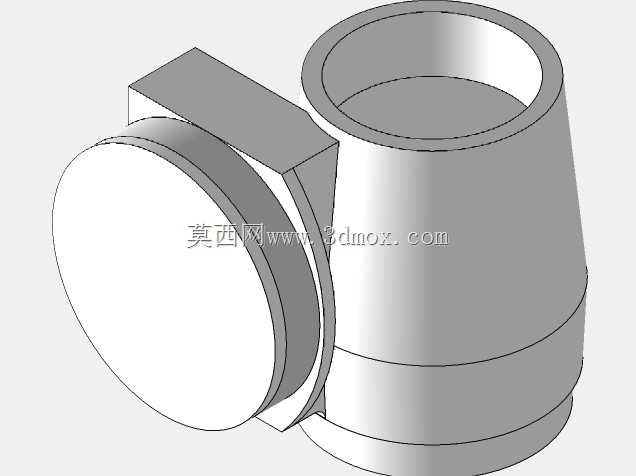

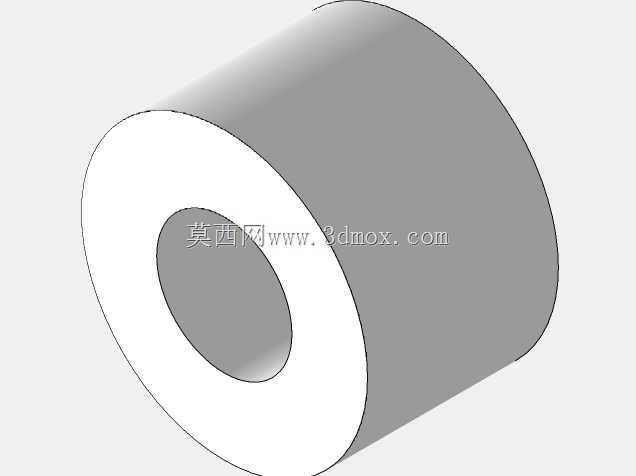

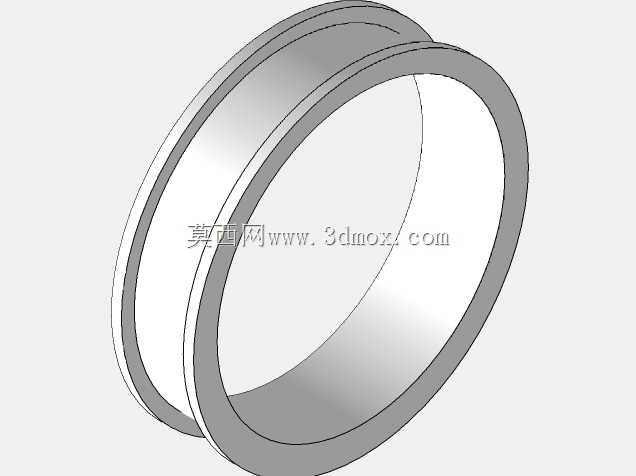

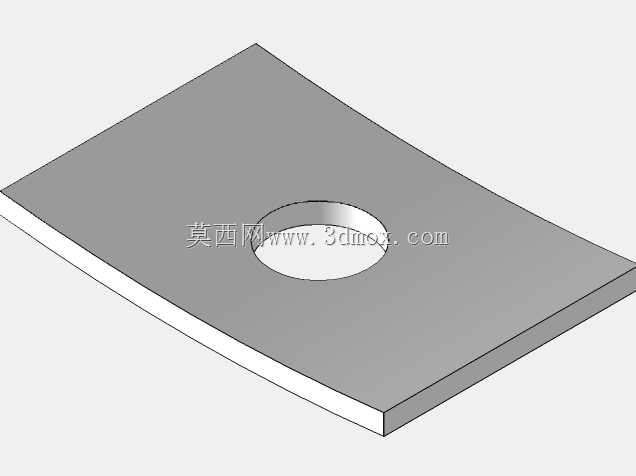

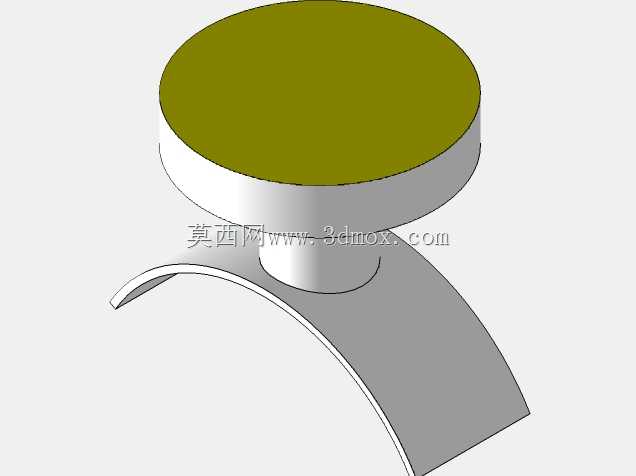

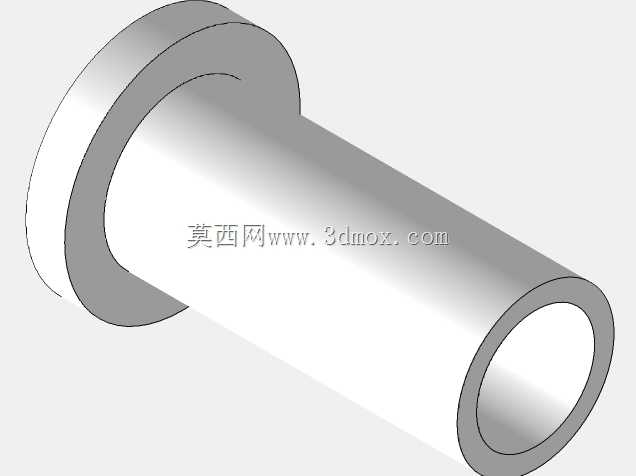

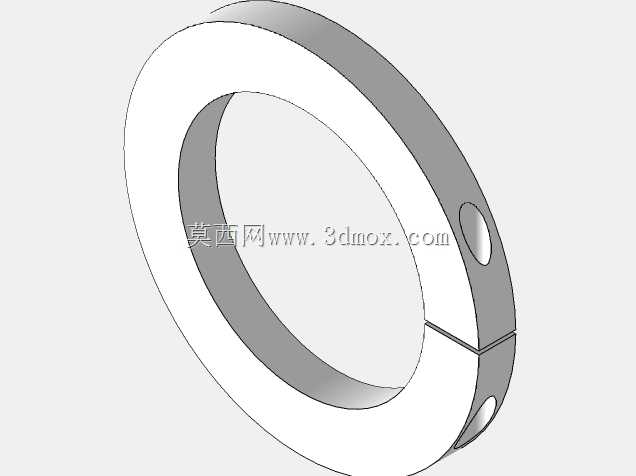

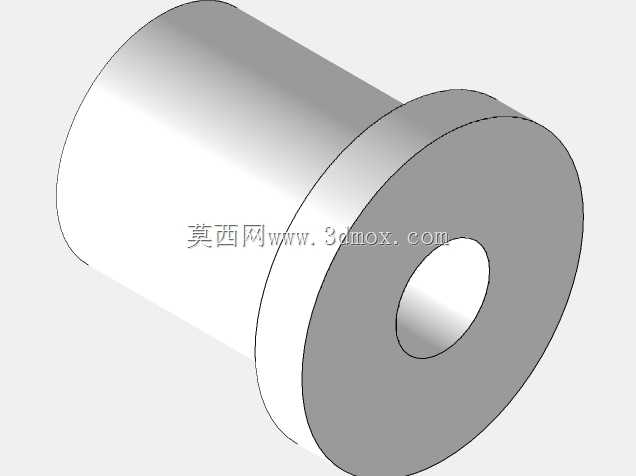

　　立板上的长条形镂空结构并非单纯的减重设计，一方面可以降低构件整体重量，减少跳汰机排料端的负载，另一方面在带水作业的选矿场景下，镂空结构可以快速导流构件表面积存的选矿水，避免矿浆在构件表面淤积造成腐蚀，同时镂空结构也能减少振动传递，降低设备运行时的共振风险。承料槽底部的中心定位孔，是与跳汰机排料口下方的旋转驱动机构对接的安装基准，安装时通过该孔完成与驱动轴的同轴定位，保证构件随驱动机构摆动时的同轴度，避免偏磨问题；承料槽侧壁的小凸台用于安装耐磨衬板，现场使用时可根据矿料磨损情况快速更换衬板，无需整体更换构件，大幅降低后期维护成本。从安装边界来看，该构件双侧立板的外侧间距与跳汰机排料端的机架内侧预留间隙匹配，

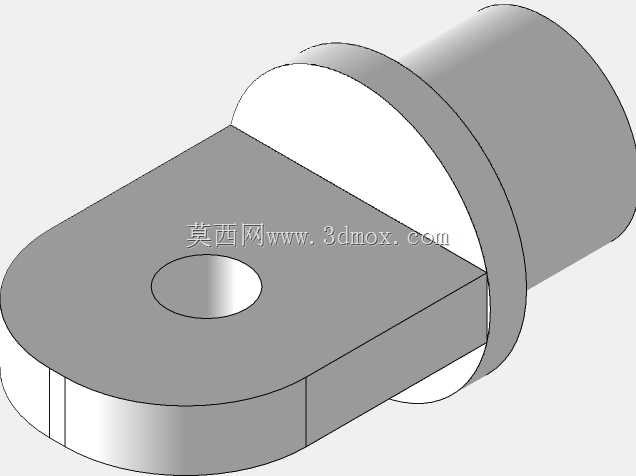

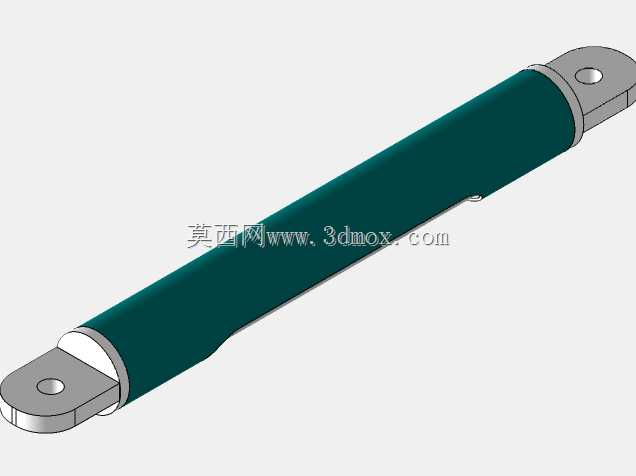

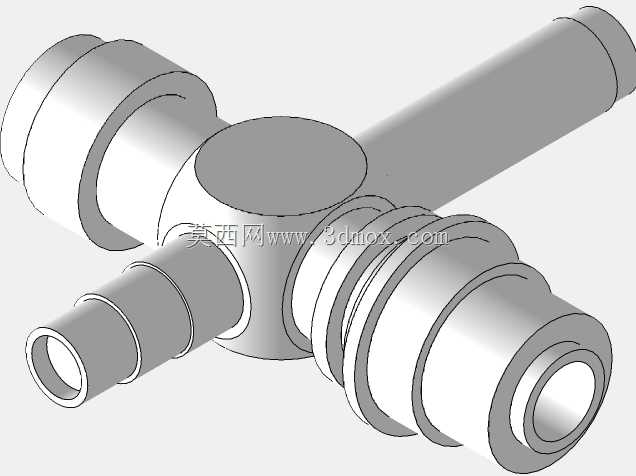

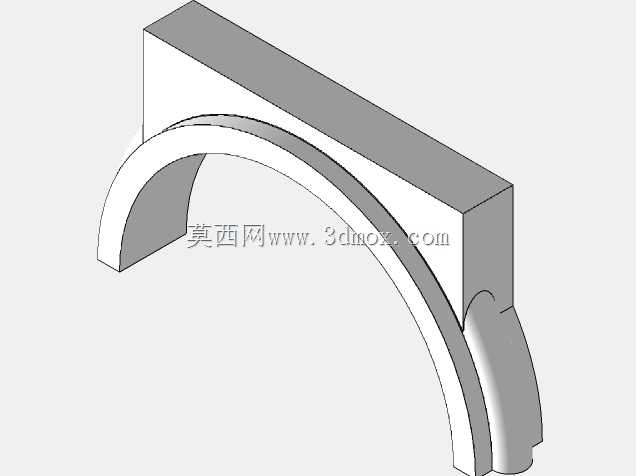

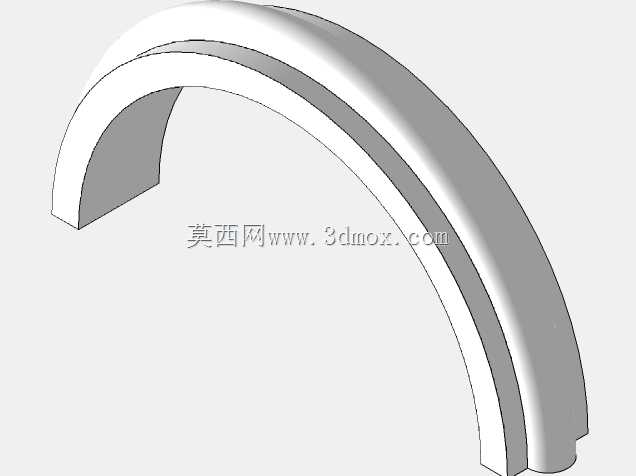

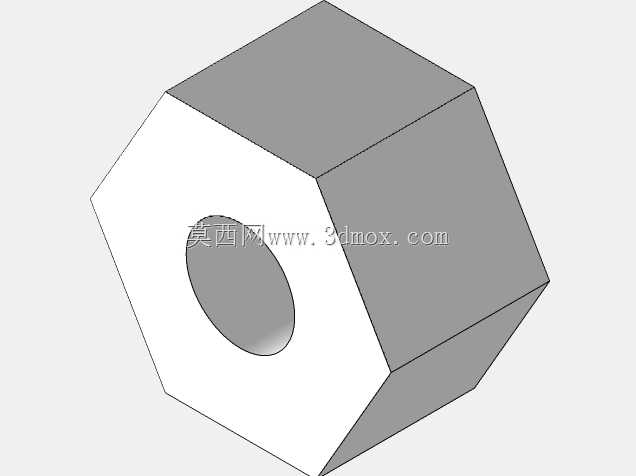

　　安装时无需对原有跳汰机机架进行切割改造，可直接通过立板上的安装孔与机架侧梁完成螺栓固定，适配多数主流型号侧动式跳汰机的排料端安装尺寸；承料槽的弧形曲率与跳汰机排料的下落轨迹吻合，能够保证分选后的精矿、尾矿物料顺着弧面平稳滑入下一输送环节，避免物料飞溅撒落，减少现场清理工作量。在结构强度设计上，立板与承料槽的连接位置采用圆弧过渡，避免应力集中，应对选矿设备持续振动的工况，防止长期运行后连接位置出现开裂；承料槽底部的加强筋结构沿物料流动方向布置，既提升槽体的抗冲击能力，应对大块矿石下落时的冲击载荷，也不会对物料流动造成阻碍。实际应用中，该构件不仅承担排料后的物料导向输送功能，还可通过配套的驱动机构实现小幅度摆动，

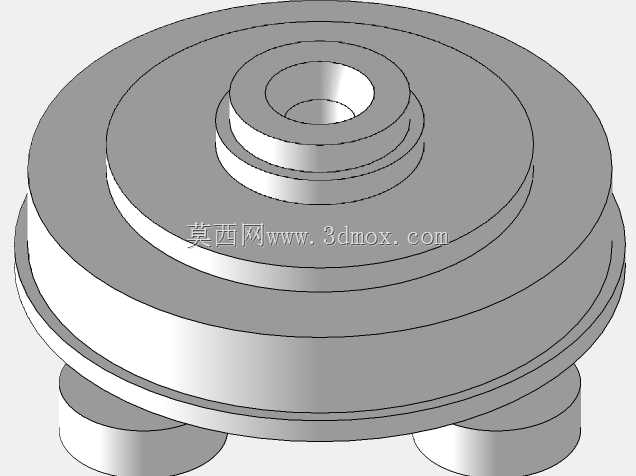

　　调整物料的输送速度与落点位置，适配不同处理量、不同粒度矿料的分选输送需求，当处理大粒度块矿时，可适当调大摆动幅度加快物料通过速度，避免槽体积料；处理细粒级矿料时，减小摆动幅度保证物料平稳输送，减少矿浆飞溅。不同于通用的输送溜槽结构，该构件完全针对跳汰机的排料特性设计，整体结构无冗余部件，所有开孔、凸台、加强结构都对应明确的工况需求，既满足现场安装的互换性要求，也充分考虑了选矿现场维护便捷性、耐磨抗腐的实际使用需求，能够在高湿、高磨蚀的选矿环境下长期稳定运行，减少设备停机维护时间，提升重力选矿生产线的整体运行效率。
