帕潘空心煤渣砌块三维结构设计

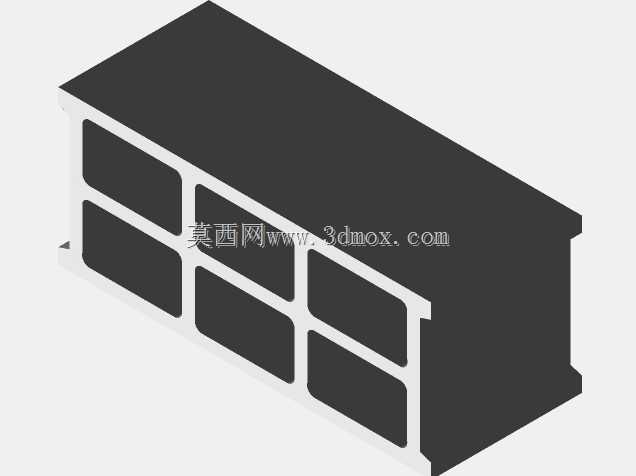

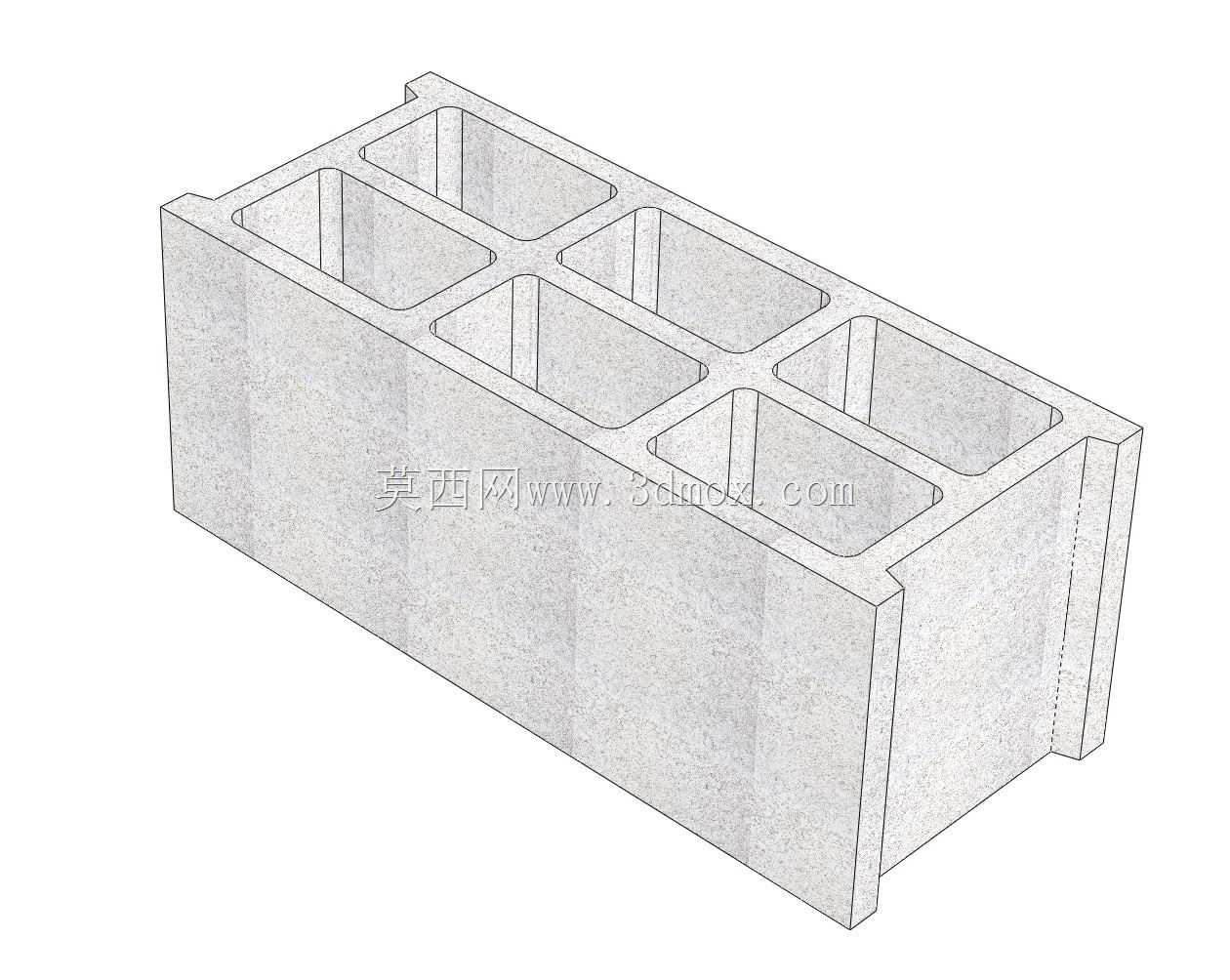

　　这款空心煤渣砌块的结构设计，核心围绕低层民用建筑、临时围挡、厂区附属构筑物的墙体砌筑需求展开，区别于传统实心黏土砖的厚重结构，采用多排孔的腔体布局，在保证墙体砌筑后结构承载力满足常规非承重墙体要求的前提下，大幅降低单块砌块的自重，减少砌筑过程中工人的搬运负荷，同时腔体形成的静止空气层能有效阻断热桥路径，提升墙体的隔热保温性能，降低建筑投入使用后的采暖与制冷能耗。从结构设计逻辑来看，砌块整体采用规整的长方体基准外形，长度方向设置六处贯通的矩形空腔，空腔之间的肋壁厚度经过力学验算均匀分布，避免局部应力集中导致砌块在运输、砌筑过程中出现边角破损；砌块两端设置凹凸配合的榫卯结构，砌筑时相邻砌块可以通过榫槽快速定位，不需要反复调整对齐灰缝，

　　既能提升砌筑施工的效率，也能保证墙体整体的平整度，减少灰缝处的砂浆用量，降低墙体砌筑的材料成本。外形尺寸遵循常规建筑模数设定，单块尺寸匹配50x20x20的模数规格，砌筑时可以直接搭配标准厚度的砂浆灰缝，不需要额外切割加工，适配常规墙体的厚度要求，不管是100mm厚的隔断墙还是200mm厚的外围护墙，都可以通过单块或者双块组合的方式完成砌筑，不需要定制特殊规格的砌块，降低施工现场的材料管理难度。在实际工程应用中，这类煤渣砌块以工业燃煤产生的煤渣作为主要骨料，搭配水泥等胶凝材料压制成型，本身属于工业固废资源化利用的建材产品，生产过程的能耗远低于传统烧结黏土砖，符合绿色建筑的材料选用要求；砌块本身的密实度经过合理配比控制，

　　表面的粗糙纹理可以保证与砌筑砂浆的粘结强度，避免墙体抹灰后出现空鼓、脱落的质量问题，多排孔的结构设计也能有效提升墙体的隔声性能，阻断空气传声路径，适用于对隔声有一定要求的室内隔断墙体施工。从建模细节来看，模型完整还原了砌块的所有结构特征，包括肋壁的过渡圆角、端部榫槽的配合尺寸、空腔内壁的拔模斜度，完全匹配实际生产的模具脱模要求，不会出现建模结构与实际生产工艺冲突的问题；模型的外形边界规整，导入BIM软件后可以直接完成墙体排布模拟，提前统计整面墙体的砌块用量，辅助施工前期的材料采购预算编制，也可以用于建材生产企业的产品展示、模具设计校核，避免模具加工过程中出现尺寸偏差导致的产品报废。在施工现场的材料堆放环节，

　　这类空心砌块的规整外形可以实现多层码放，不需要额外的堆放支架，减少施工现场的临时设施投入，砌块本身的抗冻融性能经过结构优化，外露的肋壁厚度满足寒冷地区的外墙使用要求，不会因为冬季冻胀出现表面剥落、结构破损的问题，适配国内大部分气候区域的建筑施工需求。
