仿生龟形小玉米饼食品成型结构设计

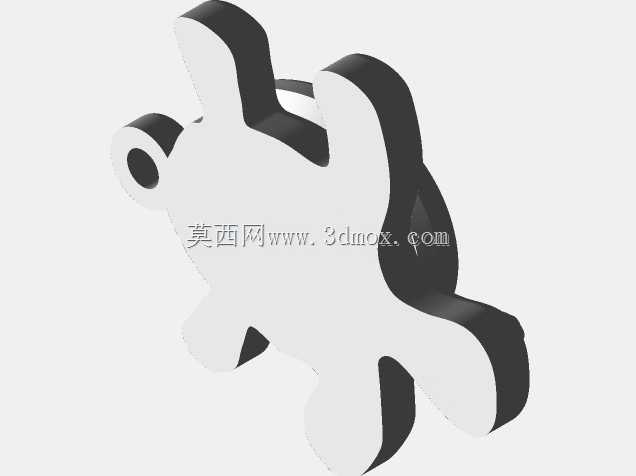

　　在米面食品加工的量产场景中，特色造型面食的成型结构一直是小型食品加工设备配套设计的细分方向，这款龟形小玉米饼的成型结构，主要适配小型面食加工门店、特色餐饮后厨的半自动压制成型工序，区别于常规圆形、方形饼坯的通用模具，该结构通过仿生龟形的型腔设计，能够直接压出带有龟甲纹理、四肢头尾轮廓的完整玉米饼坯，省去后续手工修型、压纹的工序，单批次压制的成型一致性远高于手工塑形，适合主打特色粗粮面食的餐饮场景做差异化产品使用。从结构设计思路来看，整个成型型腔采用对称式布局，以龟甲中心为分型基准，上下模合模时的导向间隙控制在0.2mm以内，避免压制成型时出现飞边、厚薄不均的问题，龟甲表面的纹理凹槽深度设置为1.5mm，既能够保证压出的纹理清晰，

　　又不会因为凹槽过深导致饼坯脱模时出现粘模、纹理断裂的情况，四肢与头尾的轮廓过渡处全部采用R2-R3的圆角过渡，没有尖锐棱角，一方面是压制成型时不会在饼坯上形成应力集中点导致烘烤时局部开裂，另一方面也方便日常使用后的清理，避免面屑卡在棱角缝隙中滋生细菌。考虑到玉米面团本身的流动性弱于小麦面团，成型结构的排气槽设置在龟甲纹理的交汇位置，槽宽0.8mm、深度0.3mm，合模压制时能够快速排出型腔内的空气，避免饼坯内部出现空洞、表面鼓泡的问题，整个成型面的脱模斜度控制在3°，配合食品级不粘涂层的表面处理，即使是含水率略高的玉米面团，也能顺利脱模，不会出现局部粘模导致的饼坯缺损。从安装边界来看，该成型结构的安装孔位适配市面常见的小型手动、

　　气动面食压模机，安装基准面的平面度公差控制在0.05mm以内，不需要额外做改装就能直接替换原有通用模具，整体外形尺寸控制在120mm×100mm×45mm的范围内，单次压制可以成型一个完整的龟形玉米饼，成型后的饼坯整体厚度为5mm，最薄的四肢位置厚度不低于3mm，保证后续煎、烤、蒸制过程中不会出现局部烤焦、夹生的问题。在实际使用场景中，该结构除了压制玉米面团之外，也可以适配南瓜面团、紫薯面团等其他粗粮面食的压制成型，型腔的轮廓尺寸经过反复调整，成型后的龟形饼坯比例协调，不会出现四肢过短、龟甲变形的问题，纹理的排布参考了真实龟甲的六边形纹路走向，压出的饼坯外观辨识度高，适合作为儿童餐、特色套餐的主食单品使用。

　　设计过程中特意规避了容易积料的窄缝结构，整个成型面没有小于1mm的缝隙，日常使用后只需要用软毛刷配合温水就能清理干净，不需要拆解模具，降低了门店操作人员的维护难度，合模时的受力点均匀分布在型腔四周，压制时不会出现局部压力过大导致的饼坯密度不均，保证后续熟制过程中整体受热均匀，成熟度一致。
