双接口夹式管路连接固定接头结构

　　这类夹式双通管路接头，多应用在中小口径流体输送管路的快速接驳场景，常见于气动系统、低压液压回路、小型给排水管路以及户外休闲装备的管件连接环节，核心作用是实现两根同径或异径管路的垂直交汇固定，同时保证接驳位置的密封性能与结构强度，避免管路受外力拉扯出现松脱、漏液漏气问题。从结构设计来看，主体采用一体式铸造后机加工的成型思路，主通径为整圆贯通式结构，侧部引出的两个平行接口采用开口夹式设计，每个接口都预留了锁紧螺栓安装位，通过螺栓拧紧时的夹紧力收缩开口间隙，就能将插入接口的管路牢牢抱紧，不需要额外焊接或者攻丝套丝，现场安装效率比传统螺纹接头提升40%以上，后期维护拆解也只需要松开锁紧螺栓即可，不会破坏原有管路的端面结构。

　　设计阶段首先要考虑的是安装边界的适配性，主通径的内径尺寸要匹配对应规格的主管路外径，夹式接口的开口初始间隙控制在1.2-1.8mm区间，既能保证管路插入时的顺畅度，又能在螺栓锁紧后提供足够的抱紧摩擦力，避免管路在承压状态下出现轴向窜动。主体壁厚的取值参考了常用铝合金压铸零件的强度规范，主通径外壁厚度不小于4mm，夹爪位置的壁厚做了等强度过渡，避免螺栓锁紧时出现应力集中导致夹爪断裂。锁紧螺栓采用内六角圆柱头结构，螺栓孔位做了沉台设计，螺栓拧紧后头部不会突出接头外壁，减少安装后与周边部件的干涉风险，侧部预留的小型定位孔，是用于安装时对接管路的周向定位，保证两个侧接口的朝向符合管路排布的走向要求，不需要安装后反复调整角度。实际使用过程中，

　　这类接头的密封完全依靠夹爪内壁与管路外壁的紧密贴合，因此夹爪内孔的加工粗糙度要求控制在Ra3.2以内，既不能过于光滑导致抱紧力不足，也不能过于粗糙划伤管路外壁影响密封效果。针对不同的使用场景，主体材质可以选用6061铝合金做阳极氧化处理，兼顾轻量化与防腐蚀性能，也可以选用304不锈钢材质适配有腐蚀性流体的输送场景，锁紧螺栓的材质要与主体材质做电化学兼容性匹配，避免长期使用后出现电锈蚀问题。在管路排布设计时，这类接头的安装空间需要预留至少15mm的扳手操作空间，方便锁紧螺栓的拧紧作业，接头整体的轴向长度要控制在合理范围，避免过长导致管路悬臂段过长引发振动疲劳，两个侧接口的中心距尺寸严格匹配常用双管路的并行间距要求，

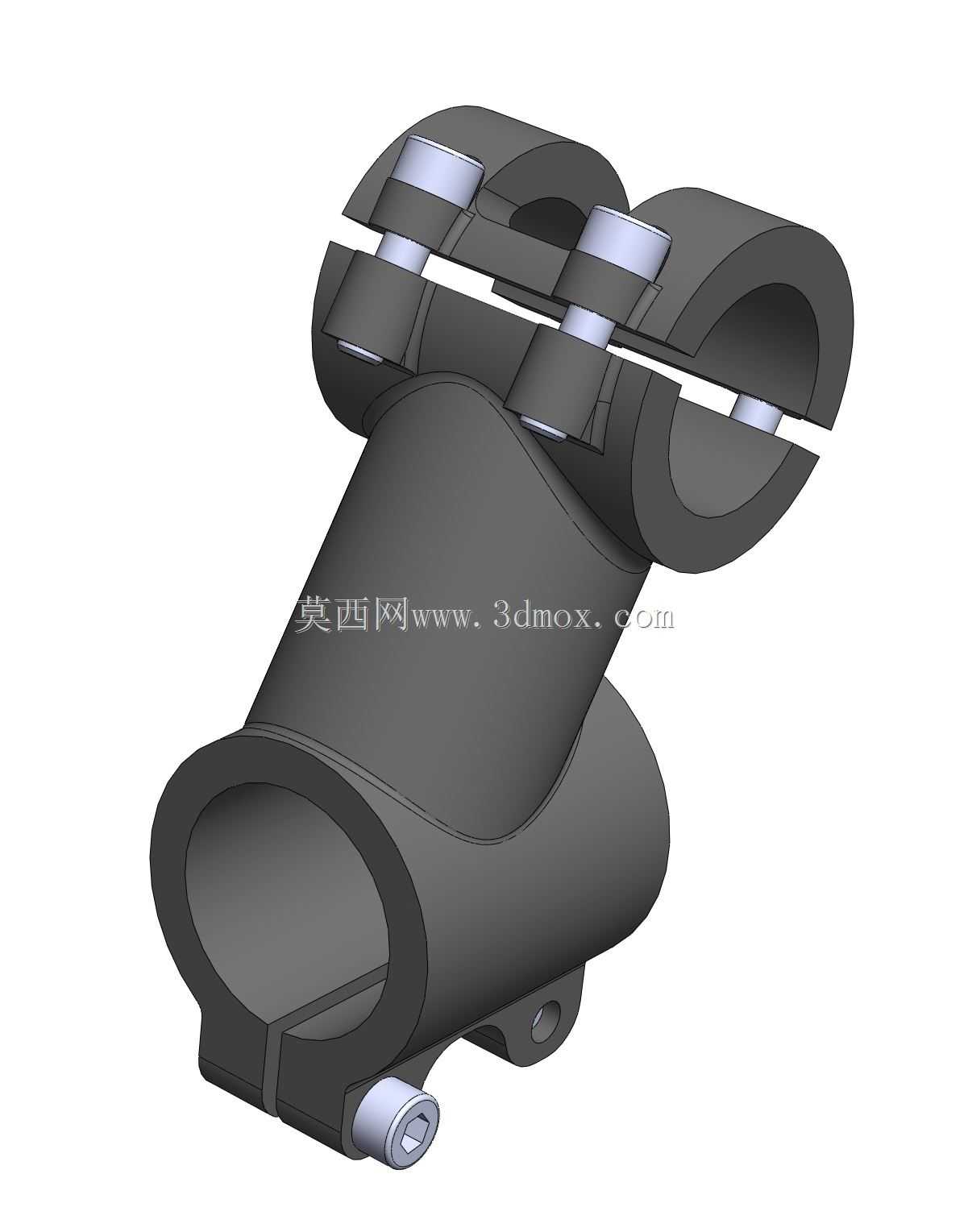

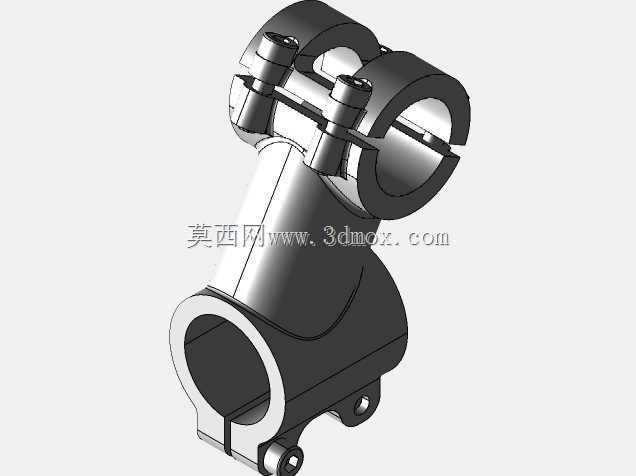

　　不需要额外增加管路转接件就能实现并行管路的固定接驳。结构上做了分体式剖切展示的设计逻辑，能清晰看到夹式接口的抱紧原理、螺栓的安装位置以及主通径的贯通结构，方便结构设计人员在做管路排布时直接调用，核对安装尺寸与干涉边界，不需要重新测绘建模就能快速完成管路系统的装配设计，也能作为现场安装人员的结构参考，明确锁紧螺栓的拧紧顺序——需要对角逐步拧紧夹爪上的螺栓，避免单侧受力导致夹爪偏斜，影响抱紧力的均匀性。这类接头相比传统的三通焊接接头，最大的优势在于可以在现有管路的任意位置做接驳改造，不需要切断主管路重新焊接，特别适合设备改造、临时管路搭建以及需要频繁拆解维护的管路系统，夹式结构的抱紧力经过实测，在0.8MPa的气压工况下不会出现松脱泄漏，完全满足常规工业低压管路的使用要求。
