C型多孔安装连接固定支架结构设计

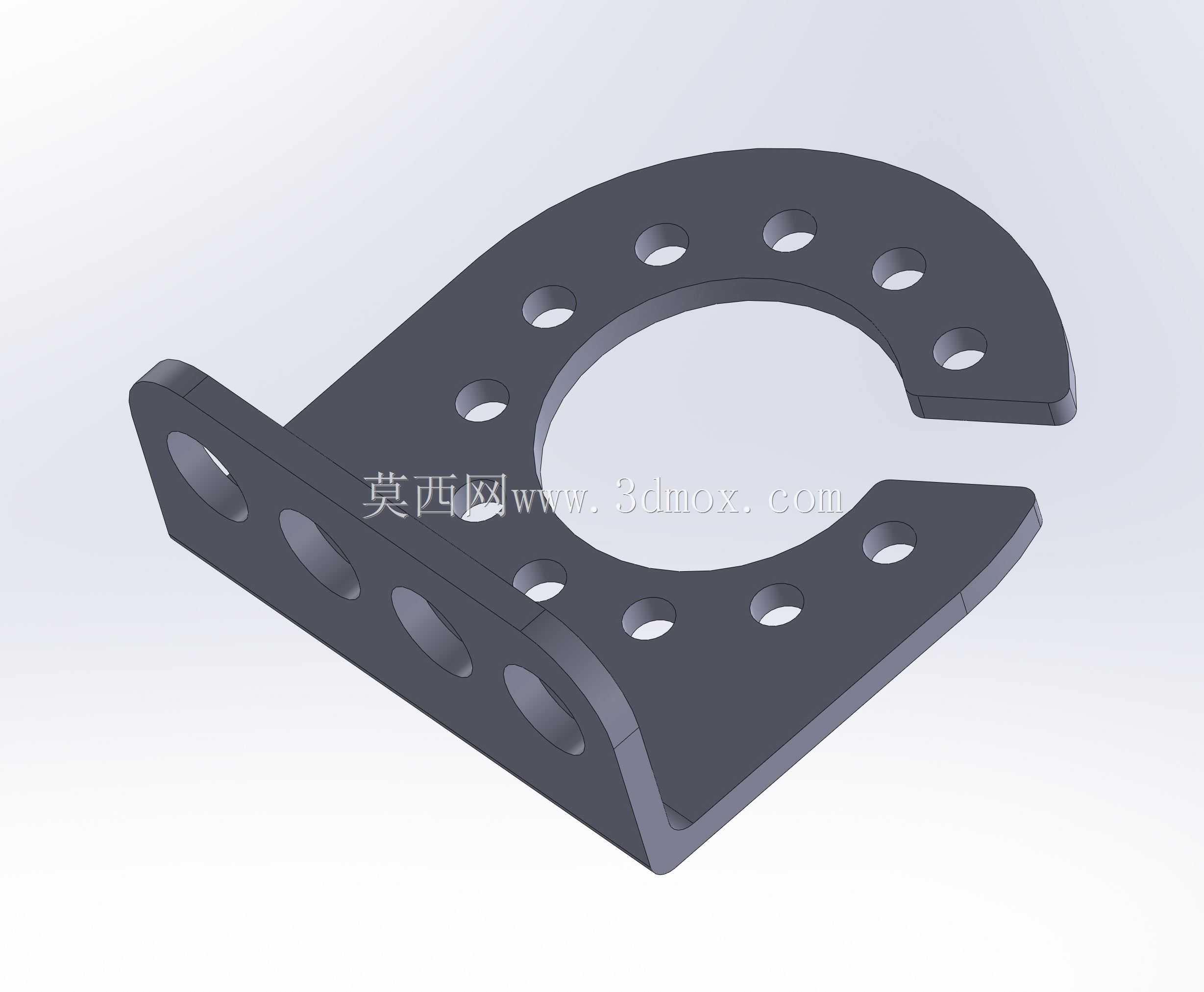

　　在各类工业设备的辅助安装、工装夹具适配以及小型功能部件的挂载场景中，这类C型开口式固定支架是应用频次极高的连接构件，它的核心作用是在不破坏主体安装面结构的前提下，为外接部件提供稳定的支撑点位，同时预留足够的操作空间避让管线、轴类部件或者其他已安装的结构件。从结构形态来看，该支架采用L型折弯的主体构型，垂直折弯边作为安装贴合面，水平延伸的C型开口臂作为功能承载面，这种构型的优势在于可以直接贴装在垂直立面或者设备侧壁上，不需要额外设计转接座来调整安装方向，能有效压缩整体安装占用的空间。

　　设计这类支架的时候，首先要明确安装边界的约束条件：垂直安装边上的三个通孔是用于和基体结构做螺栓锁附的，孔位的排布沿着折弯边的长度方向均匀分布，每个孔的中心到折弯圆角的距离都经过校核，保证螺栓安装的时候有足够的扳手操作空间，不会出现螺栓头和折弯侧壁干涉的情况。C型开口的内径尺寸是整个设计的核心参数，这个开口需要完全避让穿过的轴类或者杆类部件，开口两侧的臂上均匀排布的多组通孔，是用于外接功能部件的，不同位置的孔位可以适配不同安装尺寸的外接件，不需要重新制作支架就能实现一定范围内的安装位置调整，大幅提升了支架的通用适配性。

　　从实际使用场景来看，这类支架常被用在设备管线的固定、小型传感器的挂载、工装定位块的连接等场景中，比如在生产线的旁侧支架上安装检测传感器的时候，就可以利用C型开口卡在设备的方管或者圆管立柱上，再通过安装边的螺栓锁附固定，不需要在立柱上额外焊接安装座，后期调整位置的时候只需要松开螺栓就能沿着立柱滑动调整，调整到位后再锁死即可。支架上的多孔设计除了适配不同尺寸的外接件，还能有效降低支架自身的重量，在保证结构强度的前提下减少材料的使用，同时这些孔位也可以作为绑线孔使用，用于整理固定支架附近的线缆，避免线缆晃动剐蹭到运动部件。

　　结构强度校核是这类支架设计过程中不能忽略的环节，折弯处的圆角半径需要根据板材的厚度做匹配，圆角过小的话折弯过程中容易出现板材外侧开裂的问题，圆角过大则会导致安装面和承载面的垂直度出现偏差，安装后支架会出现歪斜，影响外接部件的位置精度。承载臂上的孔位排布需要避开应力集中的区域，尤其是C型开口的根部位置，不能在折弯应力线上开孔，避免支架承受负载的时候在开孔位置出现断裂。板材厚度的选择需要匹配实际的承载需求，常规工况下采用普通冷轧钢板制作即可，表面做发黑或者喷塑处理提升防锈能力，如果是在腐蚀环境中使用，则可以更换为不锈钢板材，不需要调整整体的结构尺寸就能满足不同工况的使用需求。

　　安装过程中需要注意，垂直安装边和基体贴合的时候要保证贴合面的平整度，如果基体表面有焊接凸起或者杂物，需要先打磨平整再安装，避免支架锁附后出现翘曲，导致承载臂的水平度出现偏差。外接部件安装在承载臂孔位上的时候，螺栓的锁紧力矩要控制在合理范围内，避免力矩过大导致板材出现变形，尤其是靠近C型开口端部的孔位，因为臂的宽度在端部位置收窄，能承受的锁紧力矩比根部位置更小，安装的时候需要额外注意。如果需要挂载重量较大的部件，可以在承载臂的下方加装三角加强筋，和支架主体焊接为一体，进一步提升整体的承载能力，不需要重新设计整体结构就能拓展支架的负载范围。
