管道连接固定支撑座结构设计

项目分类:通用五金配件 发布时间:2021-11-21 ID:401350
  • 管道连接固定支撑座结构设计
  • 管道连接固定支撑座结构设计
  • 管道连接固定支撑座结构设计

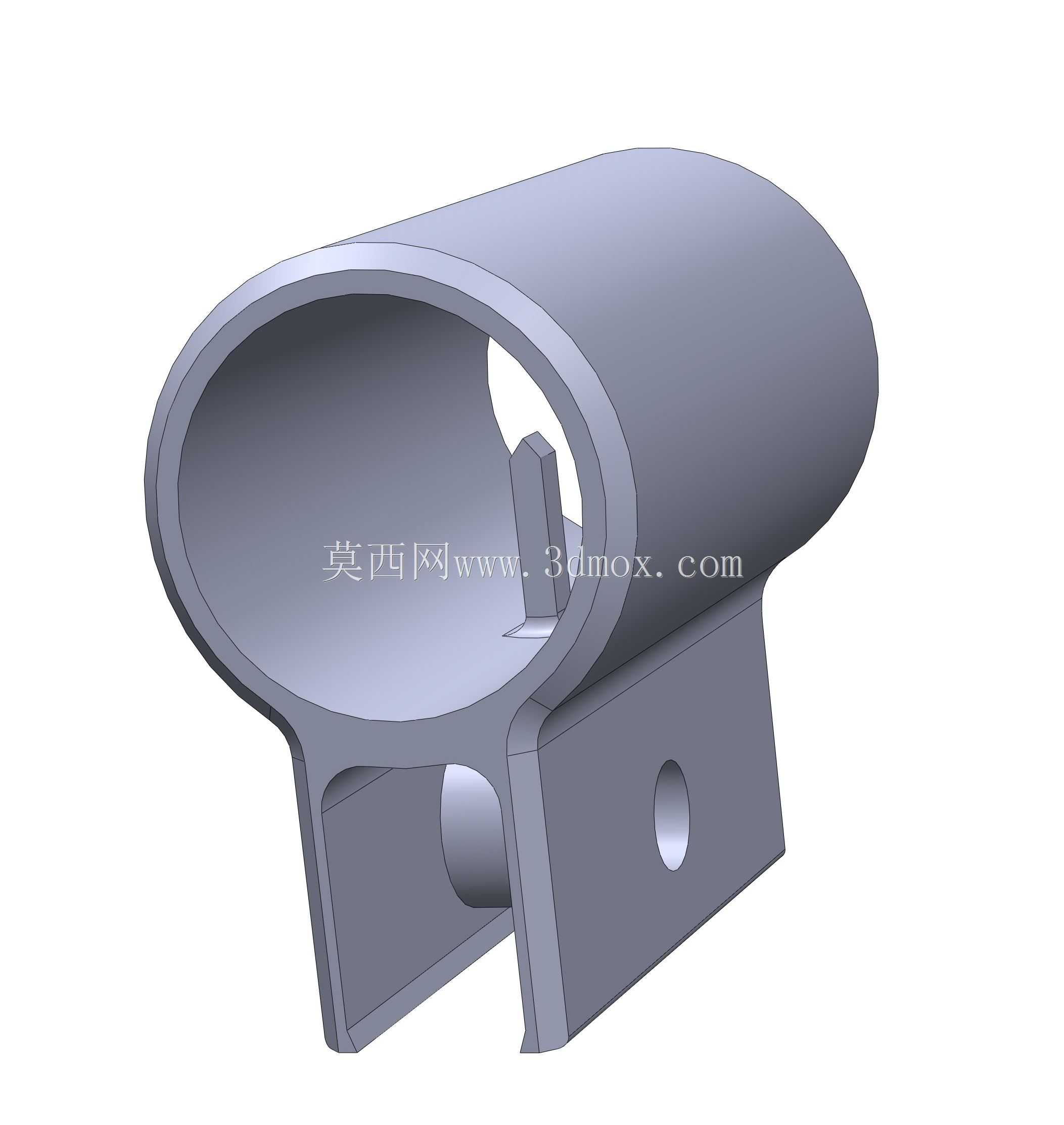

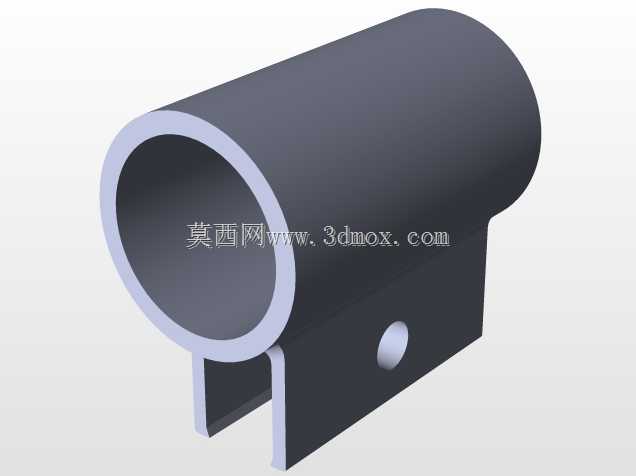

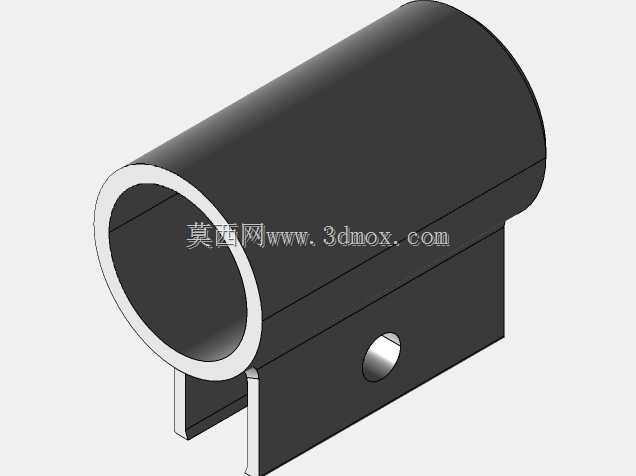

  在流体输送管线、户外设备管线排布、小型机电设备管路架设的现场作业中,这类带安装基座的管套式支撑构件是解决管线径向固定、轴向限位的核心小部件,很多现场施工的结构稳定性问题,往往就出在这类不起眼的固定件选型或结构设计不合理上。从结构本身来看,主体采用半开放的筒状腔体作为管线容纳空间,腔体开口侧预留了弹性形变余量,不需要将管线完全拆解就能从侧方卡入安装位,相比全封闭的环形管夹,现场装配效率能提升40%以上,尤其适合后期运维阶段的管线改造、支撑点位补装场景,不用截断管线就能完成固定作业。下方的安装基座采用双侧带加强筋的板式结构,筋位直接从筒状腔体的外壁延伸至安装板顶面,把管线传递来的径向载荷、振动载荷直接分散到整个安装基面,

  避免筒身与安装板连接位置出现应力集中断裂的问题,这也是很多廉价注塑或薄金属冲压管座容易失效的核心位置——没有做过渡加强结构,长期受管线振动影响,连接位置很容易出现疲劳裂纹。安装板上预留的通孔是标准的螺栓过孔尺寸,适配现场常用的膨胀螺栓、机牙螺丝安装,孔位的边距做了足够的安全余量,不会因为钻孔偏差导致安装板边缘开裂,同时基座与筒身连接的位置做了圆弧过渡,既减少了注塑或铸造过程中的应力残留,也能避免安装时锐角划伤施工人员。腔体内部的凸起定位筋是特意设计的限位结构,当管线卡入腔体后,这道筋会嵌入管线表面的预设定位槽,或者在抱紧力作用下卡紧管线外壁,防止管线在腔体内出现轴向窜动,尤其是输送带压力流体的管线,启停过程中会产生轴向的冲击力,

  没有这个限位结构的话,管线很容易从支撑座内滑脱,引发管线脱落泄漏的问题。从安装边界来看,这类支撑座的安装基面只需要预留比安装板单边大5mm的平整面即可,不需要额外的安装空间,筒身的外径比容纳的管线外径大2mm左右,不会因为尺寸冗余过多导致整体结构臃肿,在排布密集的管线群里也能灵活布置,不会和相邻管线产生干涉。在实际选型应用中,这类支撑座可以根据管线的材质调整抱紧间隙,如果是PVC类的硬质塑料管线,腔体与管线的间隙控制在0.5mm以内,通过安装螺丝的锁紧力让筒身产生微形变抱紧管线;如果是橡胶类的柔性软管,间隙可以放大到1mm,避免过度抱紧挤压软管导致通径变小影响流体流量。很多设计新手在做这类固定件的时候,容易忽略筒身的壁厚设计,

  壁厚过薄会导致抱紧力不足,长期使用出现形变松脱,壁厚过厚又会导致材料浪费、成本上升,这个结构的筒身壁厚是按照容纳管线的重量、振动频率做的等强度设计,腔体开口侧的壁厚略厚于筒身其他位置,因为开口侧是形变的主要位置,厚壁设计能保证反复拆装之后不会出现塑性形变,始终保持足够的抱紧力。另外安装板与安装面接触的一侧做了浅槽的防滑纹路,不需要额外加装防滑垫片,拧紧螺栓之后就能靠纹路增大摩擦力,防止支撑座在长期振动下出现横向位移,这个细节设计在户外设备、移动机电设备的管线固定中尤为重要,能大幅降低后期运维的紧固频次。
