90度PVC给排水弯头管件结构设计

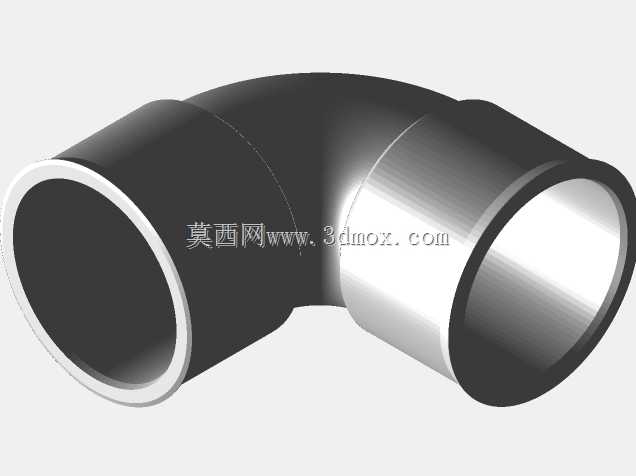

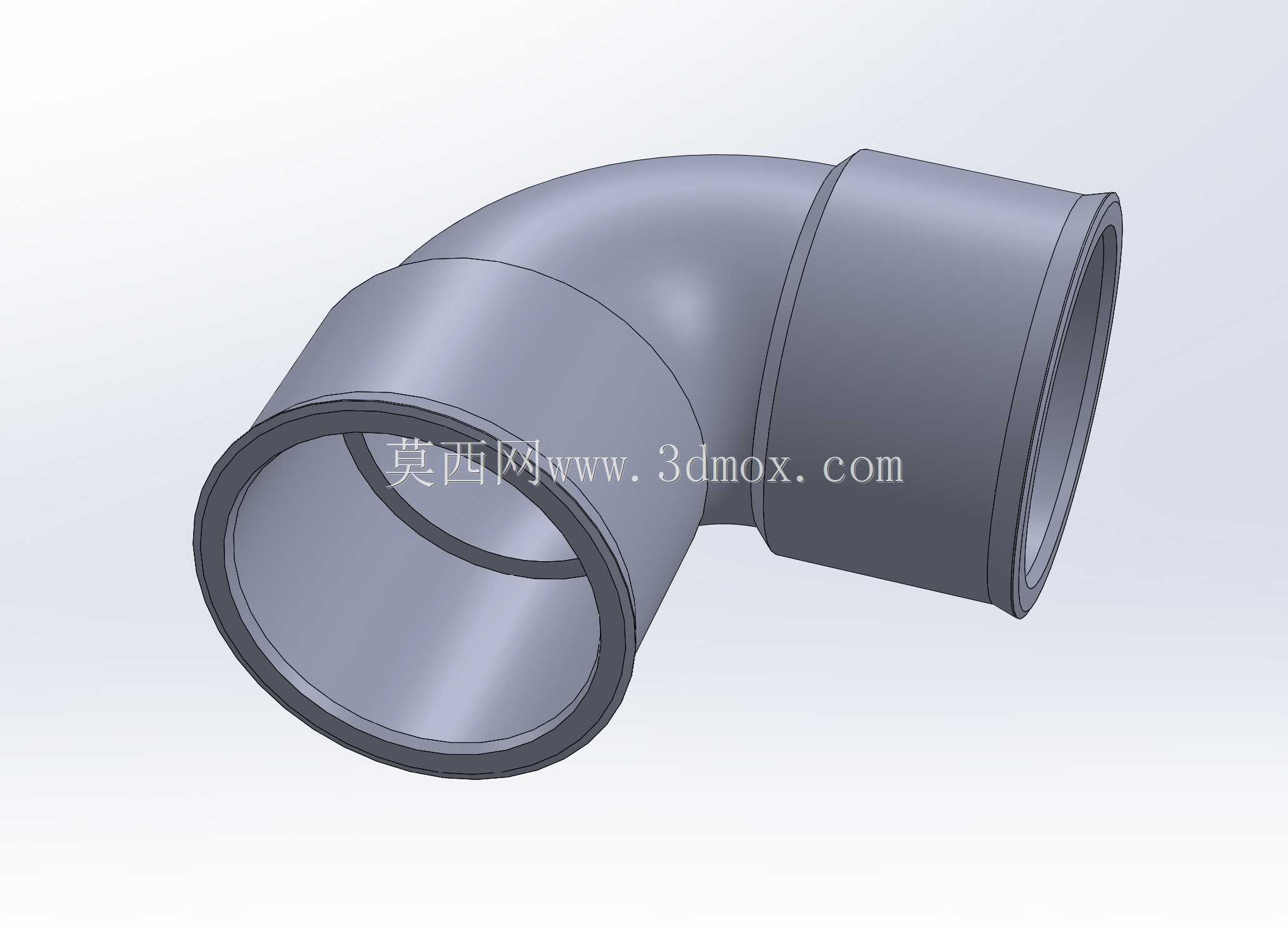

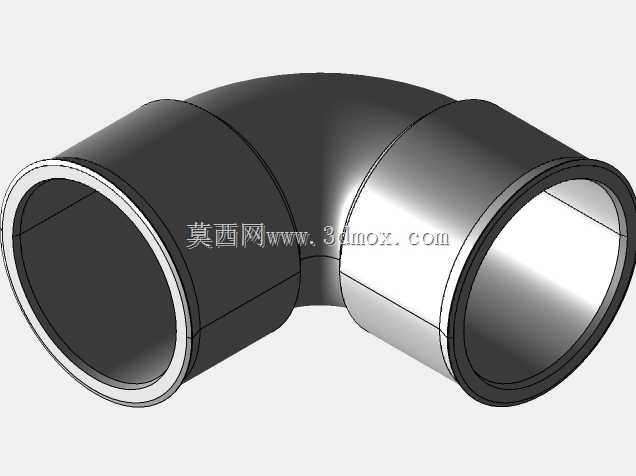

　　在民用建筑给排水、家装水电改造、小型农田灌溉管路、化工介质低压输送等场景里，90度弯头是改变管路走向最常用的连接件，这款PVC材质的40mm通径弯头，针对PVC管路的承插连接特性做了适配设计，完全匹配常规硬聚氯乙烯管材的安装公差要求。从实际使用场景来看，这类弯头大多敷设在墙体预埋管槽、吊顶内管路排布、户外明装输水支管段，既要承受管路内部0.6-1.0MPa的常规输水压力，也要适配安装时的角度微调需求，同时PVC材质本身的耐腐蚀性，也能适配弱酸碱废水输送、园林灌溉水肥混合输送等特殊工况，不会像金属弯头那样长期接触水介质出现锈蚀结垢的问题。

　　设计这款弯头时，首先要考虑的是承插接口的配合公差，两端的承口内径做了微锥度设计，插入端预留了标准的涂胶粘接间隙，安装时涂抹PVC专用粘接剂后，能保证管材插入后粘接面完全贴合，不会出现粘接缝隙导致的渗漏问题。弯头的转弯圆弧段做了等通径设计，内壁没有突兀的台阶或者缩径结构，能最大程度降低管路输水时的局部阻力，减少水流经过弯头时的压损，避免管路转弯位置出现紊流产生的异响，尤其是在高层住宅的给水支管中，更低的水流阻力能保证末端出水压力稳定，也能减少长期水流冲刷对弯头内壁的磨损。

　　从外形尺寸与安装边界来看，这款弯头两端承口的轴线夹角严格控制在90度±0.5度的公差范围内，能保证管路排布时的走向精度，避免多段管件连接后出现累计偏差导致的管路错位。弯头的外壁在转弯位置做了加厚处理，因为管路输水时，90度转弯的外侧位置是水压冲击的集中区域，加厚的外壁能提升该位置的承压能力，避免长期水锤冲击导致的弯头开裂。两端承口的深度匹配40mmPVC管材的标准插入深度，安装时不需要额外标记插入深度，管材插到底即可达到标准的连接强度，也能避免插入过浅导致的连接强度不足、插入过深导致的管路通径被挤占问题。

　　在实际选型应用中，这款弯头适配外径40mm的标准PVC给水管、排水管，安装时不需要额外的转换接头，直接承插粘接即可完成连接，相比金属弯头的螺纹连接或者法兰连接，安装效率能提升60%以上，而且PVC材质本身重量轻，高空安装管路时不需要额外做承重支架，单个人就能完成多段管路的拼接作业。针对户外使用的场景，弯头的材质里添加了抗紫外线助剂，长期暴露在日光下也不会快速老化变脆，能满足户外露天管路5年以上的使用寿命要求。另外弯头的外壁做了细微的磨砂质感处理，安装时手持摩擦力更大，涂胶后旋转对准角度时不容易打滑，能保证安装时的角度调整精度，粘接固化后也不会出现接口错位的问题。

　　从结构设计的细节来看，承口的端部做了小圆角过渡，管材插入时不会被承口边缘的锐角刮伤表面，保证粘接面的完整性，也能避免安装时划伤施工人员的手部。弯头的内壁做了光滑度处理，表面粗糙度控制在Ra1.6以下，水流经过时不容易挂留杂质，在输送含有少量泥沙的灌溉水或者废水时，不会在转弯位置堆积杂物造成管路堵塞。整体壁厚均匀，注塑成型时不会出现局部缩痕或者内部气孔，承压时各个位置的受力均匀，不会因为局部壁厚不足出现爆裂问题。在管路排布的空间占用上，这款弯头的转弯半径做了优化设计，既保证了水流的顺畅转向，也不会因为转弯半径过大占用过多的安装空间，在狭窄的墙体管槽或者吊顶夹层里也能顺利安装，不需要额外扩大安装槽位，能减少家装或者工程施工时的开槽工作量，降低施工成本。
