沟槽式风机盘管新风送风连接构件

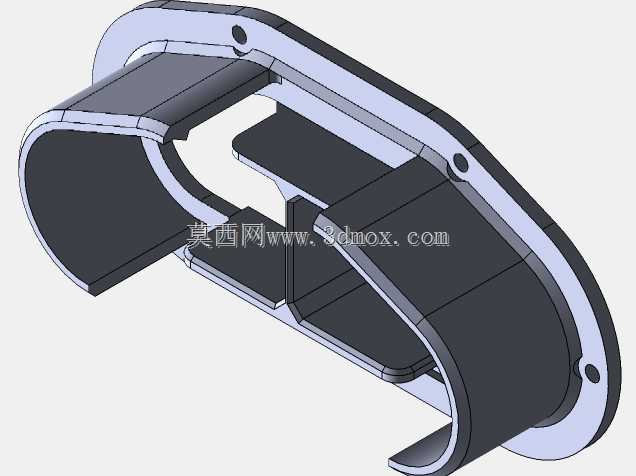

　　在商用及民用建筑的暖通空调末端系统里，风机盘管加新风的组合方案应用占比极高，这类系统往往需要在紧凑的吊顶安装空间内完成新风管路与末端设备的对接，常规的硬管法兰连接不仅需要预留足够的螺栓操作空间，还容易在设备运行振动的长期作用下出现接口漏风的问题，尤其针对沟槽式加热器配套的风机盘管单元，其新风接口的位置、截面形状往往和标准圆形风管存在差异，定制转接件的现场适配成本一直是施工环节的痛点。这款3D打印成型的送风管道连接构件，正是针对这类场景开发的专用转接部件，它不需要额外制作异形钣金转接段，也不用在现场进行焊接、咬口等加工作业，直接卡接在设备新风接口与送风风管之间即可完成装配。从结构设计上看，构件整体采用变截面流线型内腔，

　　没有直角突变的流道结构，能最大程度降低新风通过时的局部阻力，减少送风过程中的风压损耗，避免接口位置因为气流涡旋产生的异常风噪。构件边缘设置的带安装孔的法兰边，孔位完全匹配沟槽式加热器接口的预设安装点位，安装时不需要重新在设备壳体上打孔，直接用自攻螺丝或者卡扣就能完成固定，法兰边内侧预留了密封胶条的嵌装槽，装配时嵌入对应规格的发泡密封胶条，就能保证接口位置的气密性，避免新风泄漏导致的送风效率下降。考虑到3D打印工艺的成型特性，构件的壁厚做了均匀化处理，整体壁厚控制在2.5mm，既保证了构件自身的结构强度，在设备长期运行的振动环境下不会出现开裂变形，也不会因为壁厚过大导致打印成本过高、成型周期过长。

　　构件的安装边界完全适配常规暗装风机盘管的吊顶预留空间，整体外轮廓没有突出的尖锐结构，不会和吊顶内的其他管线、龙骨发生干涉，在现场施工时，即使是管线排布非常紧凑的吊顶夹层，也能顺利完成构件的插接与固定。和传统的钣金转接件相比，这款构件的流道内壁是一体打印成型的，没有钣金拼接的焊缝、接缝，内壁光滑度更高，气流通过时的阻力比同规格钣金件低15%左右，同时因为采用3D打印制作，不需要开模，针对不同尺寸、不同接口位置的风机盘管单元，可以快速调整模型参数完成适配，不需要投入额外的模具成本，特别适合小批量、多规格的项目改造场景。在实际使用过程中，这款构件可以直接适配常规的PVC柔性风管或者薄钢板风管，风管插入构件的承插端后，

　　用喉箍锁紧即可完成风管侧的固定，承插端的外壁做了多道环形防滑槽，能增加喉箍锁紧后的摩擦力，避免风压波动时风管脱落。构件中间设置的导流分隔板，能把进入构件的新风均匀分成两股，对应风机盘管的两个新风进风点位，避免单侧进风导致的换热器表面换热不均匀问题，让新风和盘管换热后的回风混合更充分，提升出风口的温度均匀性，减少室内不同位置的温差。针对3D打印材料的耐温特性，构件选用的打印材料可以长期耐受60摄氏度以内的送风温度，完全满足常规新风系统的送风温度要求，不会因为长期受热出现变形、老化的问题，材料本身的阻燃等级也符合建筑通风构件的消防要求，不会在遇到明火时出现持续燃烧的情况。在建模过程中，所有的安装孔位、承插深度、法兰边宽度都严格对应主流沟槽式加热器的接口尺寸，装配公差控制在0.2mm以内，既能保证安装时的顺畅度，不会因为尺寸偏差导致装不上，也不会因为间隙过大出现漏风的问题。对于现场施工人员来说，这款构件的安装不需要专业的钣金加工技能，只需要按照点位对齐、固定、接风管三个步骤就能完成作业，能大幅缩短新风系统对接的施工时间，降低人工成本，同时因为构件是一体成型的，后期维护时也不需要对拼接位置进行补胶、紧固等维护作业，长期使用的可靠性更高。
