粉末涂装用钣金组装气旋分离结构

　　在粉末涂装生产线的喷粉作业区段，过喷粉末的回收效率直接决定整条线的物料损耗率与车间无组织排放浓度，这类气旋分离结构是单级回收系统里的核心预分离单元，区别于传统滤筒回收的高滤材损耗痛点，纯钣金结构的气旋组件依靠离心力实现85%以上的10μm以上粉末颗粒预分离，能大幅降低后端精过滤单元的负载，延长滤材更换周期。从结构设计逻辑来看，整个组件没有铸造、注塑类异形零件，所有构成件均采用冷轧薄板钣金加工成型，设计阶段就同步考虑了钣金展开工艺性，每个折弯边的止裂槽、折弯内R角都匹配常规数控折弯机的加工参数，展开后的平板件可直接导入激光切割设备编程下料，不需要二次修边、铣削加工，下料完成后仅通过电阻点焊即可完成整体组装，不需要额外的紧固件连接，

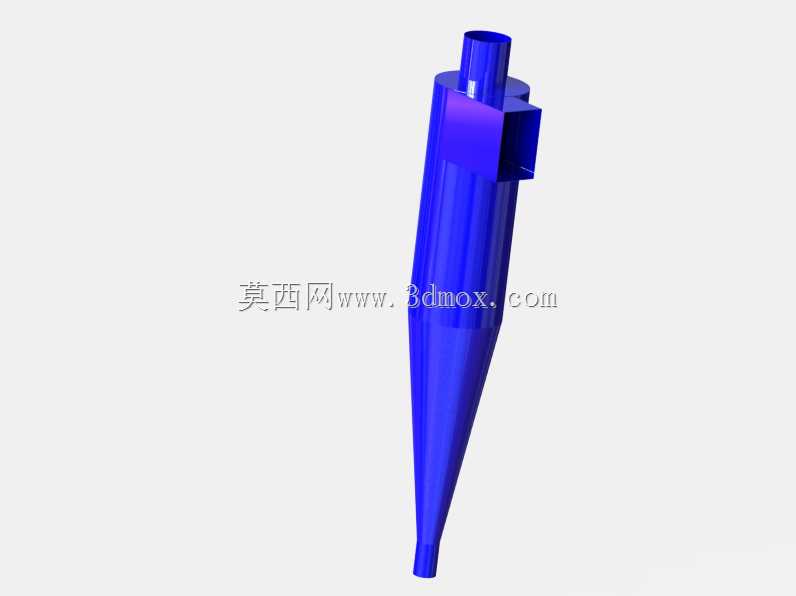

　　既减少了装配工序，也避免了接缝处螺栓缝隙漏粉的问题。整体外形采用上圆柱下圆锥的经典离心流道结构，上部圆柱段切向开设进风口，含粉气流从切向入口进入后会沿筒壁形成稳定的旋转向下外涡旋，颗粒在离心力作用下被甩向筒壁，沿壁面滑落至下部圆锥段，最终从锥底出料口进入回收粉桶，经过分离的洁净气流则在锥体中心形成内涡旋向上流动，从顶部的中心排气口排出进入后端精滤段。设计时特意控制了圆锥段的锥角角度，避免锥角过大导致壁面滑落的粉末被上升内涡旋重新卷吸，造成分离效率下降，同时进风口的宽高比、中心排气管的插入深度都经过流道匹配，保证入口风速在12-18m/s的常规工况区间内，流场不会出现局部紊流区。安装边界方面，

　　上部圆柱段外径适配常规喷粉室的侧部出风口尺寸，顶部排气口可直接通过卡箍连接后端风管，锥部下料口的直径匹配标准回收粉桶的进料口尺寸，不需要额外制作变径接头，整个组件的安装固定仅需要在上部圆柱段焊接三个安装支耳，通过螺栓固定在喷粉室的侧部支架上即可，不需要额外的承重机架，整体重量轻，现场拆装维护十分便捷。实际生产应用中，这类钣金气旋组件可以多组并联使用，处理更大风量的含粉废气，单组组件的处理风量适配小型手动喷粉室的排风需求，对于自动喷粉线则可以根据总排风量计算并联数量，相比传统铸造外壳的旋风分离器，钣金结构的制作周期更短，成本仅为铸造结构的三分之一左右，即使出现局部磨损，也可以单独更换对应的钣金件，不需要整体报废。在结构细节处理上，

　　所有钣金件的接缝处点焊完成后，会在焊缝内侧打密封胶处理，避免含粉气流从焊缝缝隙短路流出，影响分离效率，进风口的法兰边采用外翻边设计，既提升了进风口的结构强度，也方便和前端风管进行法兰连接，中心排气管的下端做了卷边处理，避免气流经过管口时产生尖锐啸叫，降低设备运行的风噪。针对粉末涂装场景的特殊需求，整个组件的内壁做了打磨抛光处理，降低壁面粗糙度，避免粉末附着在壁面长期堆积造成流道堵塞，尤其是圆锥段的内壁，光滑的壁面可以保证粉末顺利滑落至出料口，不会出现粘壁结块的问题，对于金属粉末、环氧聚酯类混合粉末都有很好的适配性，不会因为粉末的静电特性出现吸附挂壁的情况。
