内置窗台楼梯对流式风机盘管结构

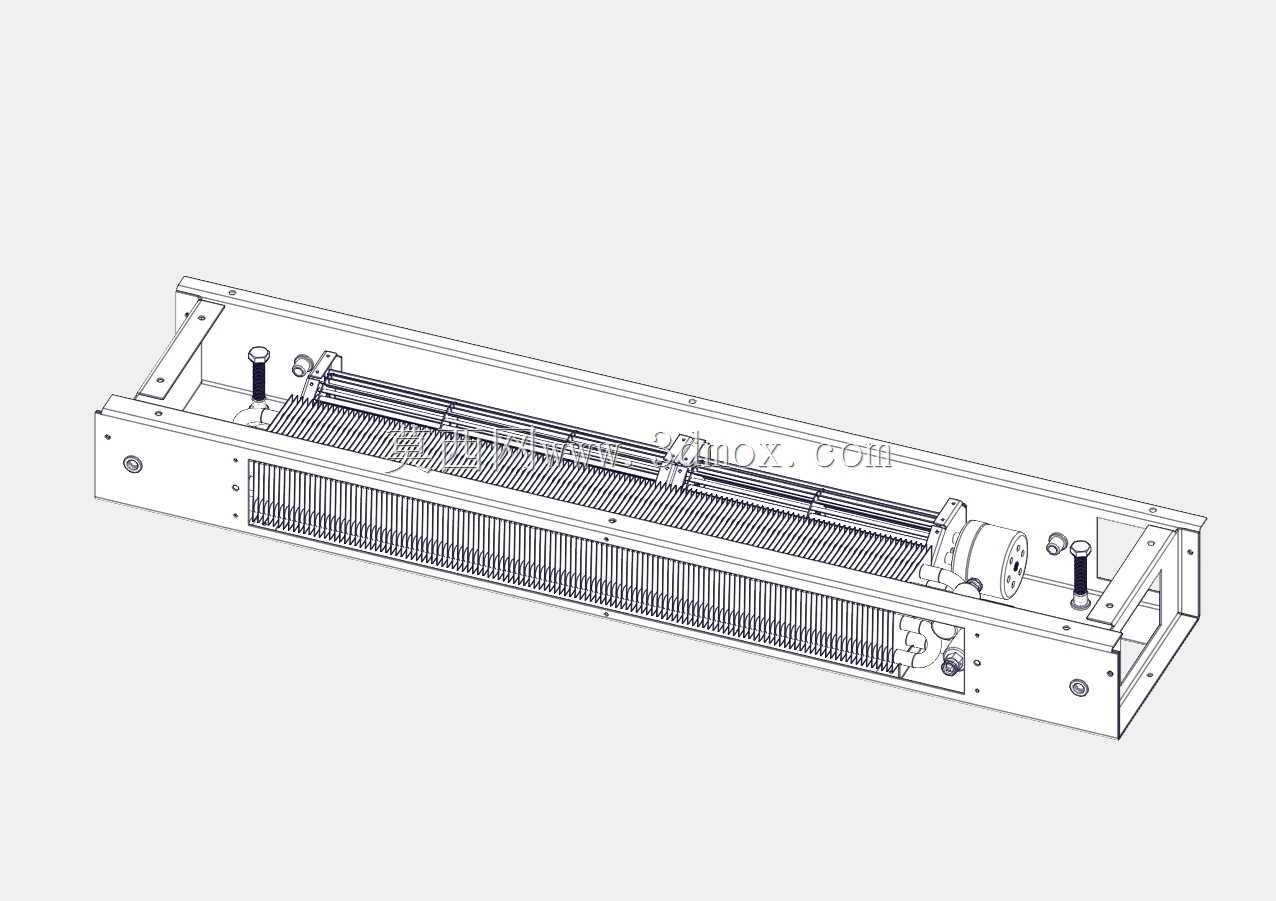

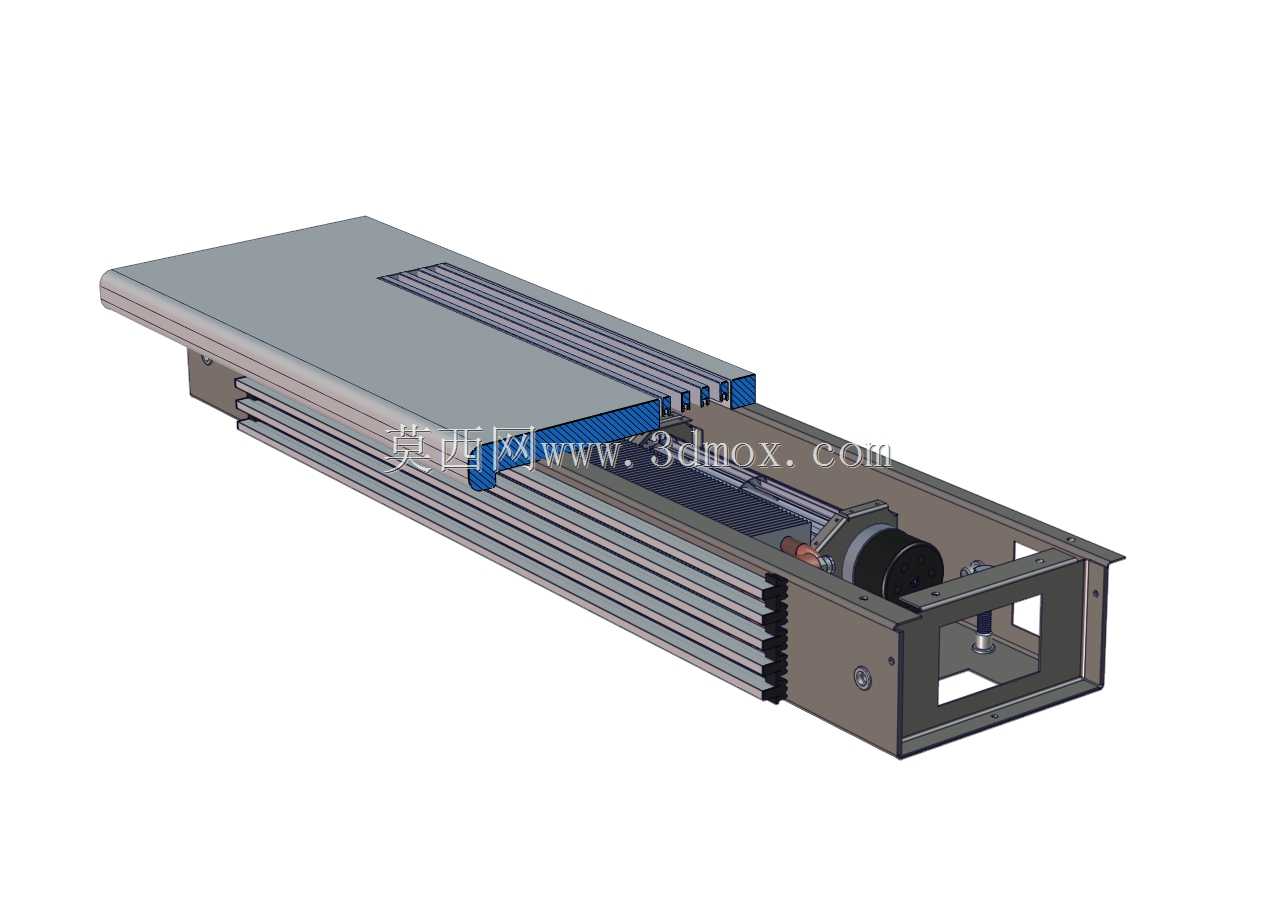

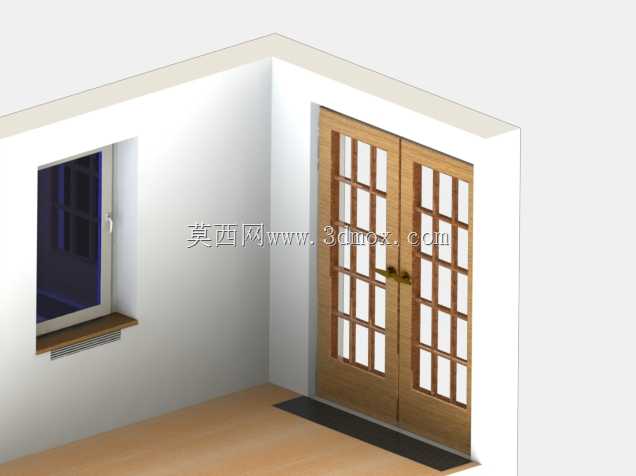

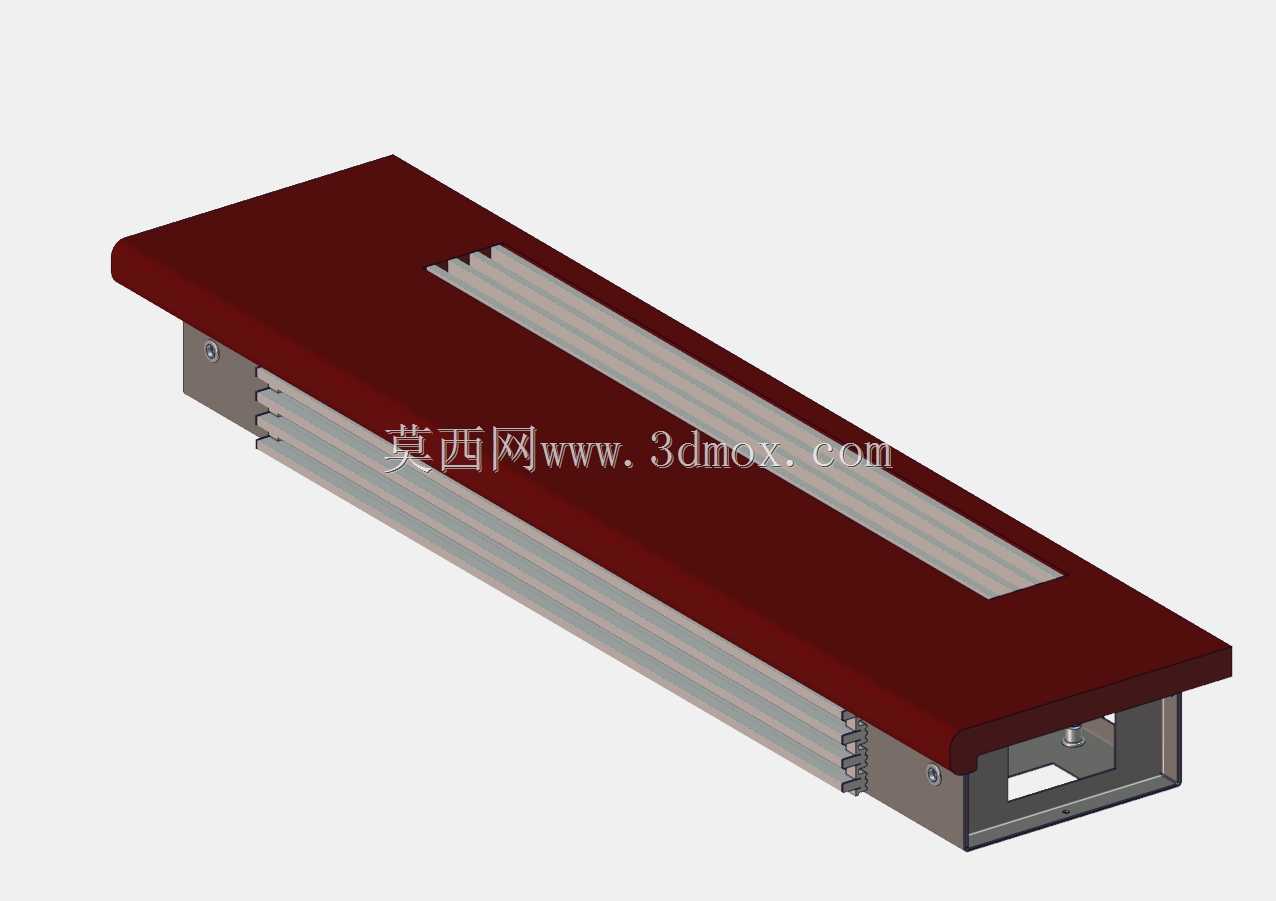

　　在民用住宅、小型商用空间的暖通系统布设场景里，窗台下方、楼梯侧边的闲置空间一直是采暖制冷末端设备安装的黄金点位，这类区域紧邻建筑围护结构的冷热桥部位，传统明装风机盘管不仅占用室内有效使用面积，外露的管线与壳体还会破坏空间整体装修协调性，这款内置式风机盘管的结构设计，正是瞄准这类安装场景的痛点做的定向优化。从结构组成来看，设备整体采用长条形薄型化壳体设计，壳体框架采用冷轧钢板折弯成型，兼顾结构强度与安装适配性，内部集成了低噪声离心风轮、铜管铝翅片换热芯体、冷凝水接水盘以及进出风导流结构，设备顶面预留与窗台装饰面齐平的出风格栅，侧面设置隐藏式回风口，安装完成后仅露出格栅部分，可完全嵌入窗台下方的预留空腔或是楼梯踏步侧边的安装槽内，

　　不会额外突出占用通行或摆放空间。设计过程中首先要匹配的是安装边界的尺寸约束，常规住宅窗台下方的空腔深度普遍在200mm到250mm之间，窗台离地高度多在800mm到900mm区间，楼梯侧边的预留安装槽宽度受梯段宽度限制，通常不会超过300mm，因此这款设备的整体厚度控制在180mm以内，长度可根据不同空间的热负荷需求做模块化拼接，单段基础长度适配1.2m到1.8m的窗台宽度，安装时仅需在空腔内预留进出水管接口与冷凝水排放管路，不需要额外做明装支架固定，设备壳体自带的安装耳片可直接与建筑基层的预埋件连接固定。功能层面，这款设备采用对流式换热逻辑，内置的风轮以低转速运行，将室内空气从侧面回风口吸入，经过换热芯体完成热量交换后，

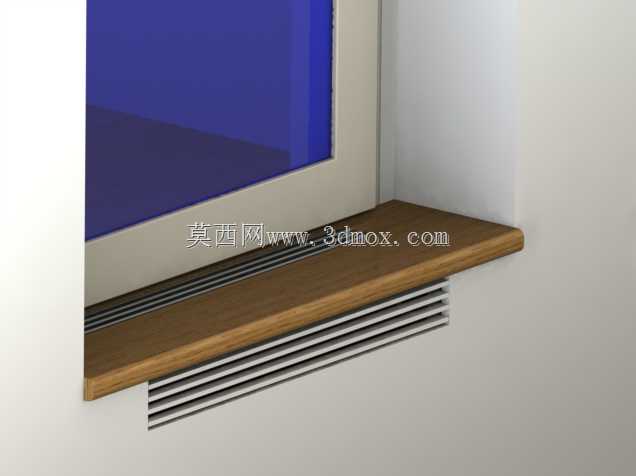

　　从顶面的格栅均匀送出，气流沿窗台玻璃面向上形成风幕，可有效阻隔冬季窗户玻璃的冷辐射渗透，也能在夏季快速降低窗边区域的积热，避免窗边区域与室内活动区形成明显的温度差。和常规明装风机盘管相比，内置式的结构设计将设备运行的风噪通过安装空腔的墙体做了第一层阻隔，设备内部的风轮与电机之间加装了橡胶减震垫，避免运行震动通过建筑结构传递到室内，运行噪声可控制在35分贝以内，适配卧室、书房这类对噪声敏感的空间使用。结构细节上，设备的换热芯体采用多排小直径铜管串铝翅片结构，翅片做了亲水涂层处理，夏季制冷工况下产生的冷凝水可顺着翅片表面快速流入下方的接水盘，接水盘做了整体坡度设计，冷凝水可顺着坡度流向排水接口，不会出现局部积水滋生霉菌的问题；

　　设备的进出水管接口采用侧置式设计，安装时可直接与预埋在墙体内的供回水管路对接，所有管线接头都隐藏在空腔内部，不会外露影响装修效果。针对楼梯侧边安装的场景，设备的出风格栅可调整出风角度，将气流导向楼梯通行区域，避免楼梯区域因为远离主空调末端出现冬季偏冷、夏季闷热的问题，设备的壳体边角都做了圆弧钝化处理，即便安装在楼梯侧边人员容易触碰的位置，也不会出现尖锐边角磕碰的安全隐患。建模过程中对各部件的装配间隙做了精准预留，换热芯体与壳体之间的缝隙采用保温密封棉填充，避免出现冷热桥导致壳体表面凝露，风轮与蜗壳的同轴度公差控制在0.1mm以内，减少运行过程中的动平衡偏差，接水盘的排水口位置设置了过滤网卡扣，可拦截空气中的绒毛、灰尘进入排水管路造成堵塞，后期维护仅需拆下顶面的格栅即可完成滤网更换与设备内部清洁，不需要将整个设备从安装空腔内拆出，大幅降低了后期运维的操作难度。
