工业级粉末喷涂作业室结构设计

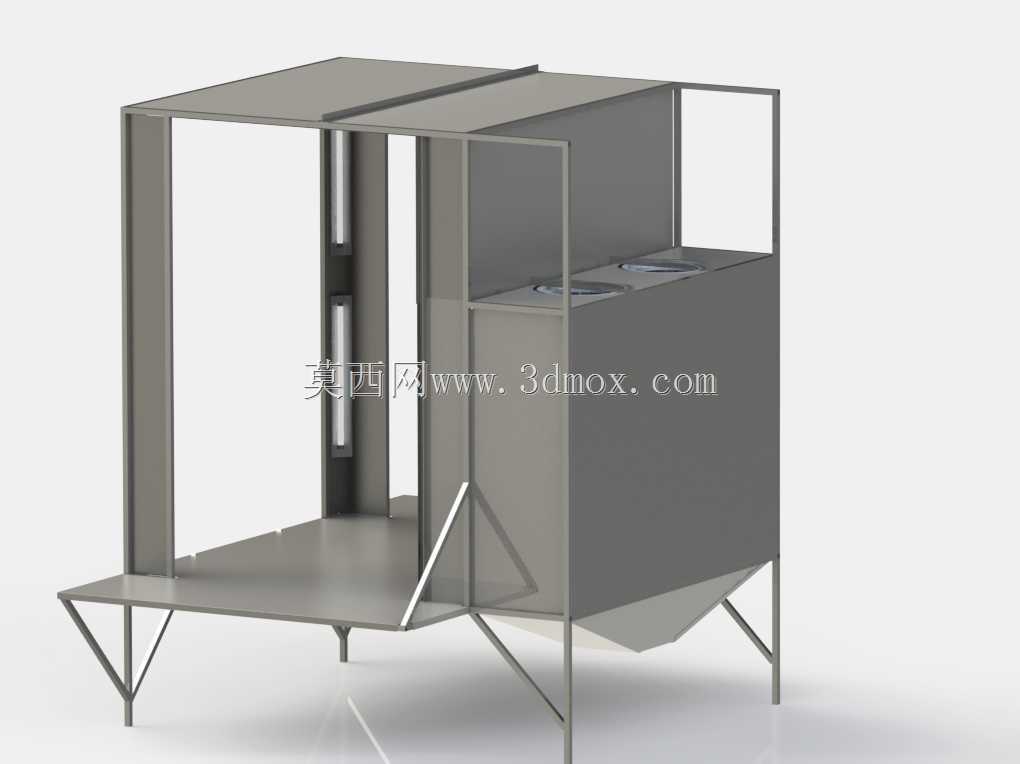

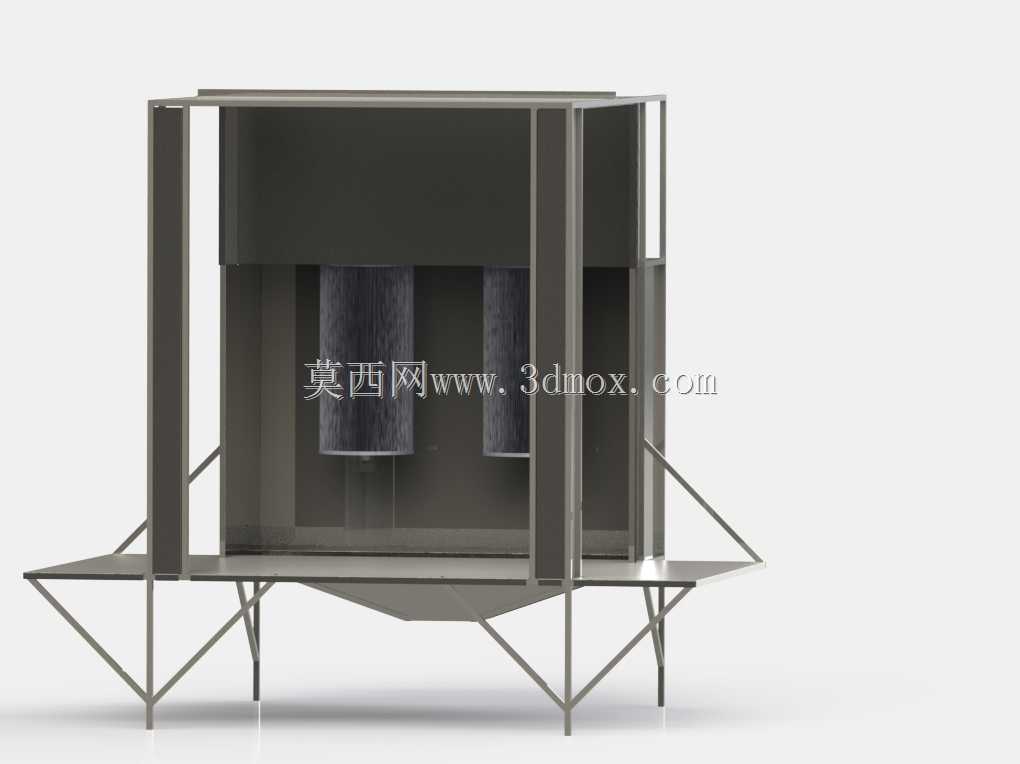

　　这套粉末喷涂作业室的三维结构，主要面向中小型金属工件的表面粉末涂装工序场景，常见于五金加工、家电配件、小型结构件生产车间的喷粉工位，用来替代开放式喷粉作业，解决粉末四散污染车间环境、涂料回收率低的问题。从结构布局来看，设备采用分体式框架承载设计，主体作业区预留了足够的工件操作空间，正面为开放式作业开口，操作人员可站在工位前完成工件挂装、喷枪操作的全流程，侧面设置的隔断结构将作业区与粉末回收区做物理分隔，避免未附着的粉末直接扩散到车间公共区域。底部采用斜斗式集粉结构，作业过程中未吸附在工件表面的粉末，在侧部抽风形成的负压气流带动下，会顺着斜壁滑落至底部集粉区域，配合过滤组件可实现粉末的回收再利用，减少涂料的无谓损耗。

　　框架部分采用标准方管焊接成型的支撑腿，所有支撑点位做了三角加强筋设计，既保证整体结构的承重稳定性，也能避免车间日常作业中碰撞导致的框架变形，支撑腿底部预留了安装调节孔位，可根据车间地面平整度做水平微调，保证设备安装后整体框架无倾斜，避免长期使用出现结构应力集中。顶部的平顶结构做了折边包边处理，既可以阻挡车间顶部落尘掉入作业区污染待喷工件，也能为顶部照明组件、风路组件提供安装承载面，设计时预留了标准的安装孔位，后期加装照明、过滤组件时无需二次打孔破坏主体结构。作业区侧面预留了过滤组件与风路的安装位，可适配常规的滤芯式回收装置，气流经过滤后排出，满足车间作业的环保要求，不会造成带粉气流直排。操作平台的高度按照人体工程学设计，

　　适配站立作业的操作高度，操作人员无需过度弯腰或抬臂即可完成常规尺寸工件的喷涂作业，平台边缘做了防滑折边，避免作业过程中工具、小工件滑落。在设计思路上，这套结构优先考虑了车间现场的安装便捷性，整体采用模块化拆分设计，框架、平台、集粉斗、侧隔断均可拆分运输，到现场后通过标准紧固件即可完成组装，无需大型吊装设备，适配多数中小型加工车间的场地条件。安装边界方面，设备整体占地尺寸适配常规车间的标准工位间距，放置后预留足够的操作人员走动、工件转运空间，侧面与墙体或其他设备预留不小于半米的维护空间，方便后期更换过滤组件、清理集粉斗、检修内部风路结构。设备的作业开口尺寸兼顾了操作便利性与粉末回收效率，开口过大会导致负压不足粉末外溢，

　　开口过小则会限制操作人员的动作幅度、影响大尺寸工件的作业，这套结构的开口尺寸经过适配，可满足多数中小型五金工件、结构件的喷粉作业需求，同时保证负压风幕能够有效覆盖整个作业开口，阻挡粉末外逸。内部的工位区域预留了工件挂架的安装点位，可根据加工工件的尺寸、形状更换适配的挂具，无需改动主体结构，提升了设备的通用性。从结构细节来看，所有与粉末接触的内壁面都做了平滑过渡设计，没有突兀的凸起或直角死角，避免粉末堆积在边角位置难以清理，减少换色清理时的工作量，适配多色粉末喷涂的生产需求，换色时只需清理内壁、更换回收滤芯即可快速切换生产。整体结构没有多余的装饰性设计，所有结构件都承担对应的承载、导流、防护功能，完全围绕喷粉工序的实际作业需求设计，没有冗余结构带来的成本浪费，同时兼顾了结构强度、安装便捷性、日常维护便利性等车间实际使用的核心诉求。
