导轨式四通道信号转换模块壳体结构

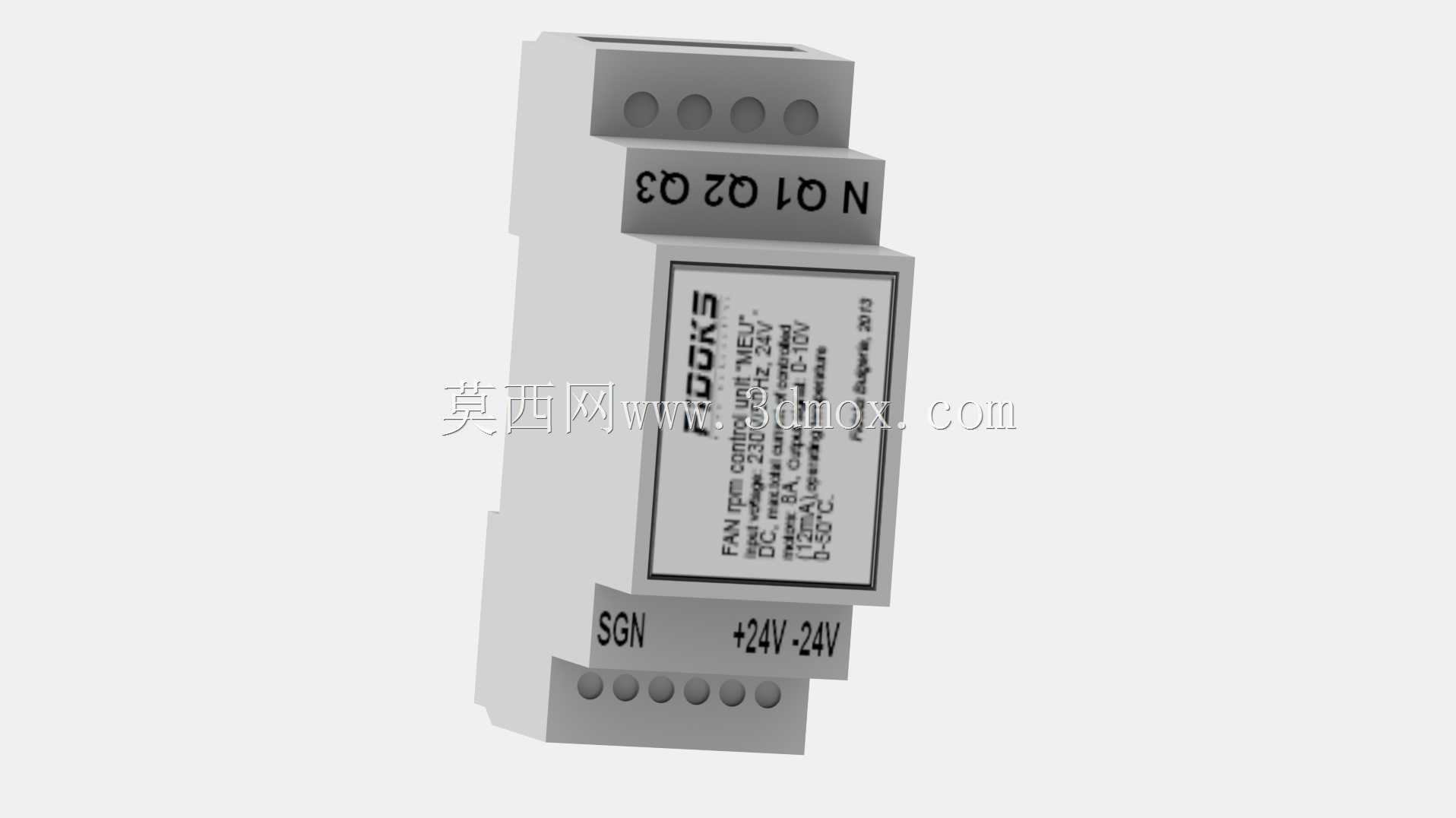

　　在工业控制现场的柜内布线场景里，这类DIN导轨安装的壳体是信号调理、电源转换类小型功能模块的核心承载结构，日常在PLC控制柜、分布式IO从站柜、楼宇暖通控制箱内都能见到这类结构的身影，它的核心作用是为内部的PCB电路板、接线端子、电子元器件提供可靠的物理防护，同时适配标准导轨安装的尺寸规范，让现场布线、后期模块更换、故障排查的效率大幅提升。从结构设计逻辑来看，这款壳体采用上下扣合的分体式结构，上下两端预留了标准的接线端子让位空间，上端的四个接线位对应信号输入通道，标识清晰的N、01、02、03字符直接模印在壳体表面，避免现场接线时出现通道错接的问题；下端的接线位对应电源供电与信号输出，标注的+24V、-24V、

　　SGN标识完全匹配工业现场常规的直流24V供电规范，接线人员无需额外查阅说明书就能快速完成接线操作。壳体正面预留了标签粘贴区域，可用于标注模块的具体功能、通道定义、运维编号，在多模块密集排布的柜内环境中，能让运维人员快速定位目标模块，减少错操作的概率。安装边界上，这款壳体完全适配TS35标准DIN导轨，壳体背部自带导轨卡扣结构，安装时只需将卡扣对准导轨上沿按压到位即可完成固定，拆卸时用一字螺丝刀撬动卡扣解锁位就能快速取下模块，无需额外的固定螺丝，在柜内空间紧凑的场景下，这种无螺丝快装结构的优势尤为明显。外形尺寸方面，壳体宽度采用4位标准模数化设计，单模块占用的柜内横向空间与常规4P微型断路器一致，在做柜内布局排布时，

　　可以直接套用标准的模数化柜体布局规范，无需单独预留非标的安装空间，上下两端的接线位与壳体边缘预留了足够的接线操作空间，即使是多模块紧密并排安装，也不会出现接线工具无法伸入操作的问题。壳体的侧壁做了加强筋结构设计，在长期使用过程中不会因为柜内温度变化、接线拉扯出现壳体变形的问题，同时壳体表面做了哑光磨砂处理，避免柜内照明反光导致标识识别不清的问题，材质选用常规的阻燃工控塑料，满足电气设备的阻燃等级要求，即使内部元器件出现异常发热，也不会出现壳体熔融引燃周边线缆的风险。在实际建模过程中，需要重点关注上下壳体的扣合位公差配合，扣合间隙控制在0.1mm以内，既保证装配时可以顺利扣合，又不会出现配合过松导致壳体松脱的问题；

　　同时接线端子的让位槽尺寸需要匹配市面上主流的插拔式接线端子规格，端子安装位的定位柱尺寸要与PCB板上的安装孔精准对应，避免PCB装配后出现端子歪斜、与壳体干涉的问题。另外壳体背部的导轨卡扣需要做弹性让位设计，卡扣的弹性形变行程要控制在合理范围，既要保证安装后卡扣与导轨的卡合力度足够，在设备运输、柜体振动的场景下不会出现模块滑落的问题，又要保证拆卸时不需要过大的力度就能顺利解锁。在密集安装的场景下，这类壳体的侧面还可以预留拼接卡槽，多个同规格壳体并排安装时可以通过侧边的拼接槽互相卡位，避免单个模块在导轨上出现横向窜动，进一步提升柜内模块排布的整齐度与稳定性。对于结构设计从业者来说，这类模数化导轨壳体的设计核心是在有限的尺寸空间内，最大化兼顾内部元器件的容纳空间、接线操作的便利性、安装固定的可靠性，同时严格遵循行业通用的安装尺寸规范，让产品可以直接适配市面上绝大多数的标准工控柜体安装场景，不需要用户做额外的安装适配改造。
