家用窗台低位集中供暖散热器结构设计

　　做民用采暖设备结构设计快十二年，经手的散热器方案少说也有七八十套，这款低位窗台安装的对流式散热器，是去年给东欧分户集中供暖项目做的适配方案，当时的核心诉求就是解决老房改造时窗下安装空间不足、常规散热器遮挡窗台动线的痛点。

　　先从实际应用场景说，国内很多上世纪九十年代建的老公房、还有东欧地区的板式住宅，窗台距离完成地面的高度普遍只有400-450mm，常规柱式或者板式散热器的高度基本都在600mm以上，装上去要么顶到窗台板，要么突出墙面太多，影响窗边家具摆放，甚至会挡住落地窗的开合扇。这款散热器的整体安装高度控制在280mm以内，厚度控制在120mm，刚好能卡在窗台下方的预留空腔里，不会突出墙面超过贴砖完成面，不管是窗边放矮凳、做飘窗柜还是布置洗菜台（就像渲染图里的厨房窗下场景），都不会有干涉。

　　实际用途上，它不是靠辐射散热为主，核心是对流换热，适配低温热水系统，供水温度在45-60℃区间就能达到额定散热量，刚好匹配现在的集中供暖低温化改造、分户壁挂炉采暖的工况。和常规高片散热器比，它的散热翅片是横向排布的，进风口设在底部距地面50mm的位置，出风口沿窗台板下沿水平送出，热风顺着窗玻璃往上走，刚好能把窗户透进来的冷辐射直接隔断，不会像高位散热器那样，热风直接往上飘，人在窗边活动的时候脚边还是凉的——之前做过实测，同样供水温度55℃，窗下安装这款低位散热器的时候，距离窗1米位置的脚踝处温度比装600mm高片高3.2℃，体感舒适度提升很明显。

　　说下功能特性，这款散热器的接口是标准的G1/2内丝，同侧上进下出的接口布局，适配国内绝大多数住宅的供暖管路预留位置，不用额外改管。内部的流道是双回路设计，单根流道的水阻控制在12kPa以内，就算是老小区供暖系统压力不足的工况，也能保证水循环顺畅，不会出现一半热一半凉的气堵问题。外壳采用的是1.2mm厚的冷轧钢板一体折弯成型，表面做静电喷塑处理，顶部的出风口格栅是可拆卸的，后期清理积灰的时候不用拆整个散热器，拿个毛刷就能扫干净翅片缝隙里的灰尘，这点是针对家用场景特意做的优化，之前很多散热器的格栅是焊死的，用个三五年翅片里积满灰，散热量能掉15%以上。

　　设计思路上，一开始我也想过直接把常规散热器压扁做矮，后来做热仿真的时候发现问题：矮片散热器如果沿用竖向翅片的结构，空气对流的行程太短，换热效率上不去，同样散热量的情况下长度要做到1.8米以上，很多小户型的窗台根本没这么长的安装空间。后来调整了翅片排布方向，改成横向错列翅片，把空气流道的长度从原来的100mm拉长到220mm，同时把翅片间距从8mm调整到6mm，在不增加风阻的前提下把换热面积提了27%，最终1.2米长度的款型就能达到1200W的散热量，刚好满足12-15㎡房间的采暖需求。另外特意把安装挂点的位置做了可调设计，挂架的上下调节量有30mm，左右调节量有20mm，现场安装的时候就算墙面的膨胀螺栓打偏了，也能微调对齐，不用重新打孔破坏墙面保温层——这点是跑了二十多个安装现场总结出来的，很多安装师傅打孔的时候难免有误差，可调挂点能省至少三分之一的安装时间。

　　再讲外形尺寸和安装边界，这款散热器的标准长度规格有600mm、900mm、1200mm、1500mm四个，高度统一275mm，厚度118mm，安装的时候要求底部距离完成地面至少30mm，保证进风通畅，顶部距离窗台板至少20mm，让出风气流能顺利沿墙面扩散，背面距离墙面的安装间隙控制在20mm，不能贴死墙面，不然会形成气流短路，热风直接顺着墙面往上跑，没法形成有效的对流循环。管路接口的中心距是50mm，和常规散热器的接口中心距一致，替换旧散热器的时候不用重新改管，直接拆了旧的挂上就能接，适配性很强。另外要注意的是，这款散热器的工作压力是1.0MPa，打压测试的时候不能超过1.2MPa，适合高层住宅的低区使用，高区如果系统压力超过1.0MPa的话，需要选加厚款的流道版本，壁厚从1.5mm加到2.0mm就能满足1.5MPa的工作压力要求。

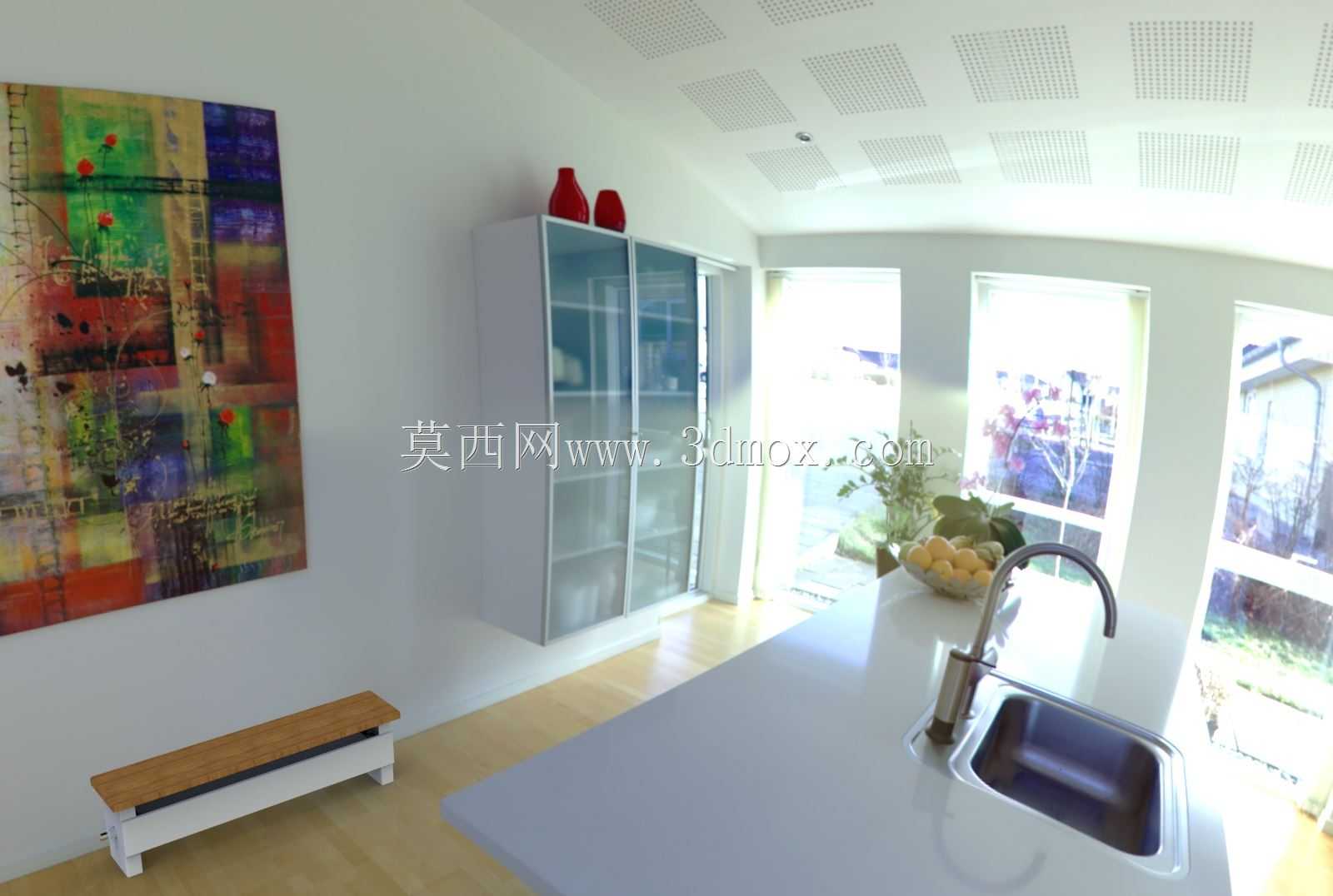

　　之前在项目现场试装的时候，有个业主把它装在厨房的窗下，就是渲染图里的场景，窗台下面刚好是橱柜台面的延伸，装完之后散热器的上沿和台面下沿齐平，完全看不到突出的部分，平时开窗、放菜板都不受影响，冬天做饭的时候，窗边的冷风不会灌进来，脚边一直是暖的，比原来装在墙面侧面的散热器效果好很多。还有个细节，散热器的两端端盖是圆角设计，没有尖锐的棱角，家里有小孩跑闹的时候就算碰到也不会磕伤，这点是民用产品必须考虑的安全细节，之前做工业用散热器的时候都是直角端盖，放到家用场景里确实有安全隐患。

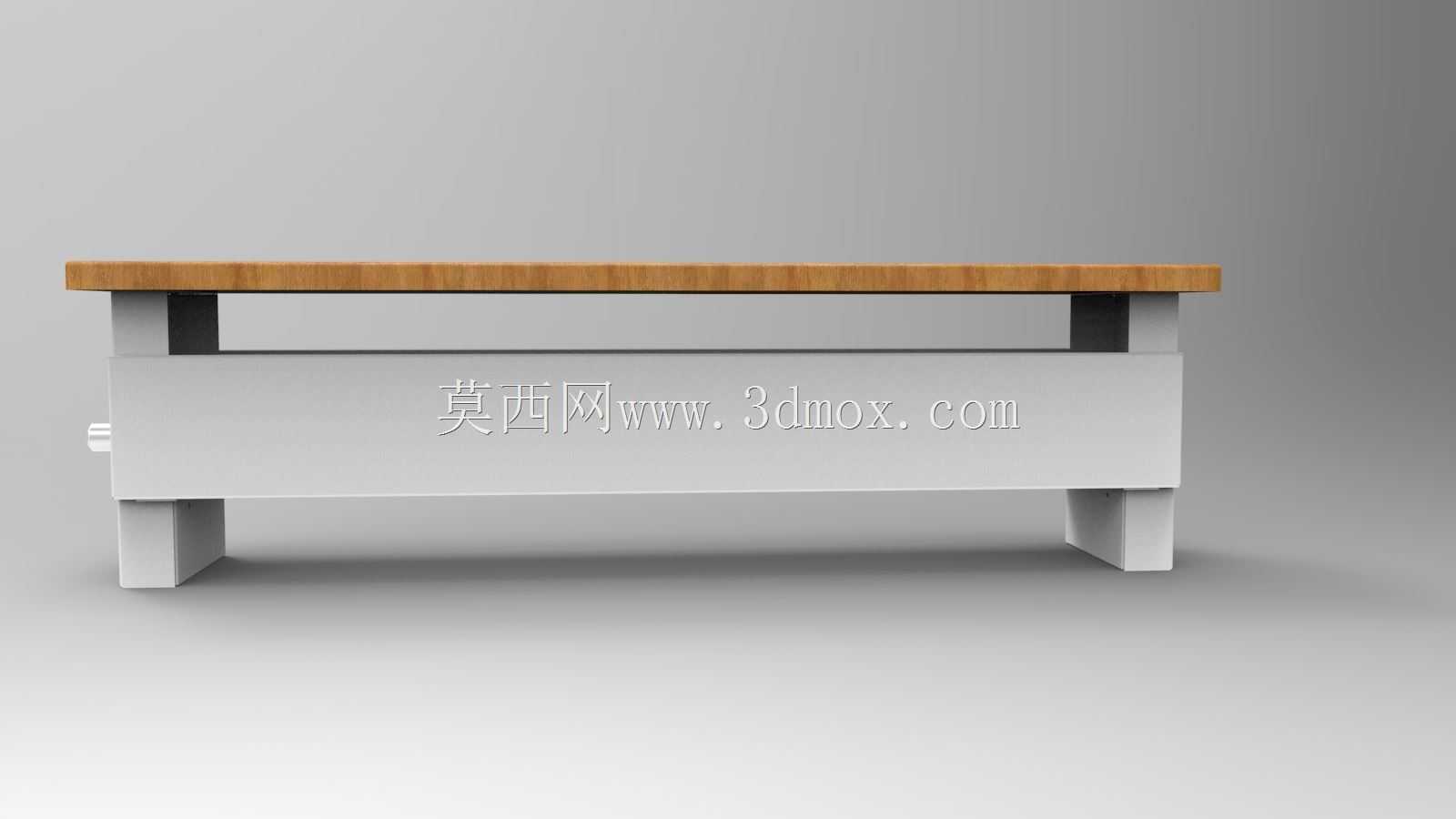

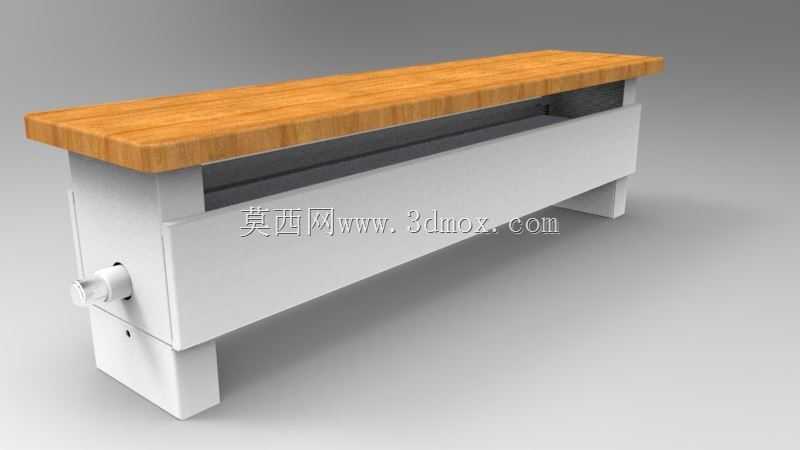

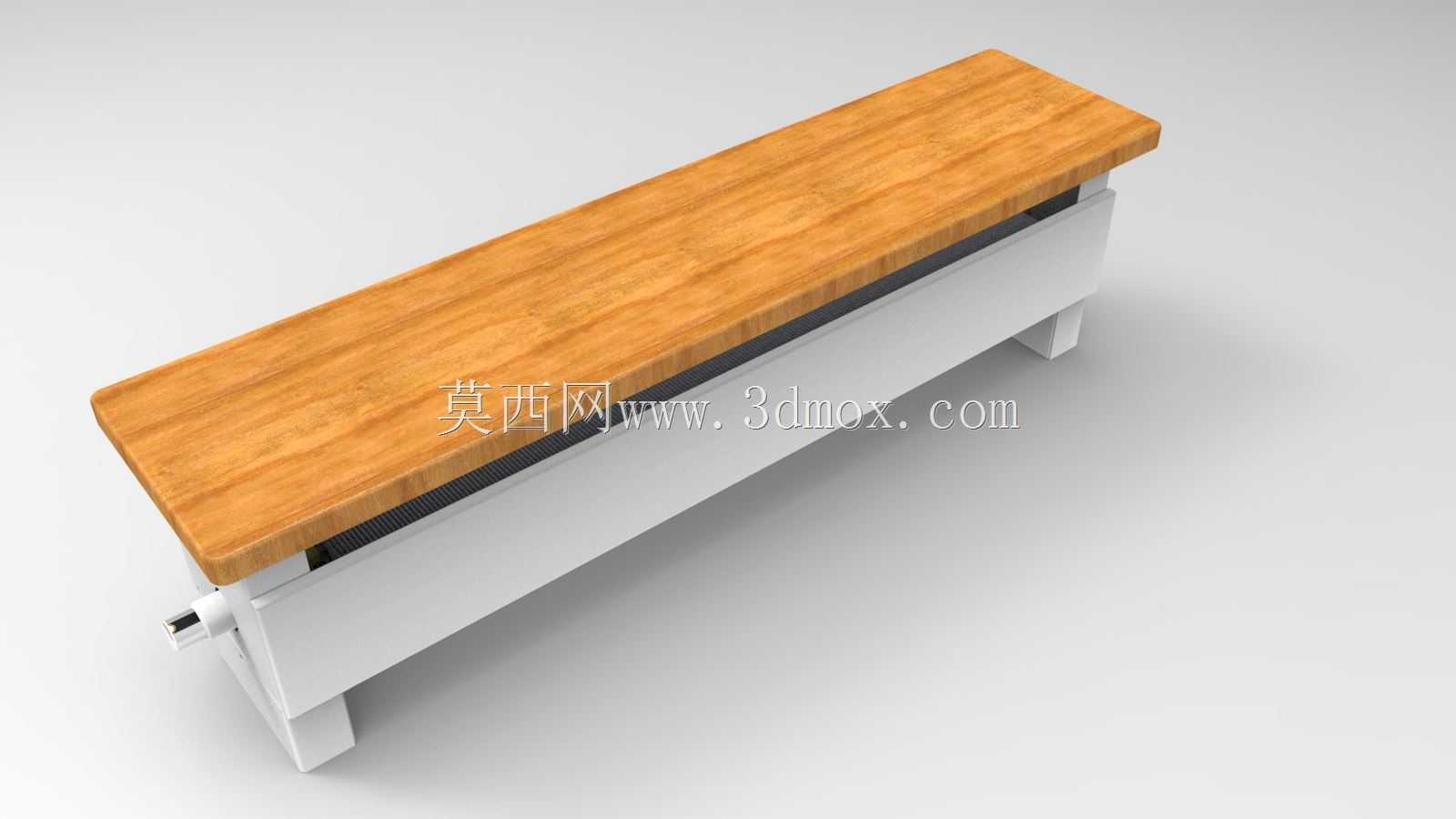

　　从建模的角度说，这个模型把内部的翅片结构、流道走向、挂点安装位、接口螺纹都做了还原，不是那种只有外壳的外观模型，做结构校核、安装模拟的时候可以直接用，不用再重新拆件画内部结构。翅片的厚度是0.3mm，片距6mm，这些参数都是经过热仿真和实测验证的，不是随便画的示意结构，导入热分析软件的时候可以直接赋予材料参数做仿真计算，省了很多建模的时间。
