翅片式液冷热交换换热单元结构

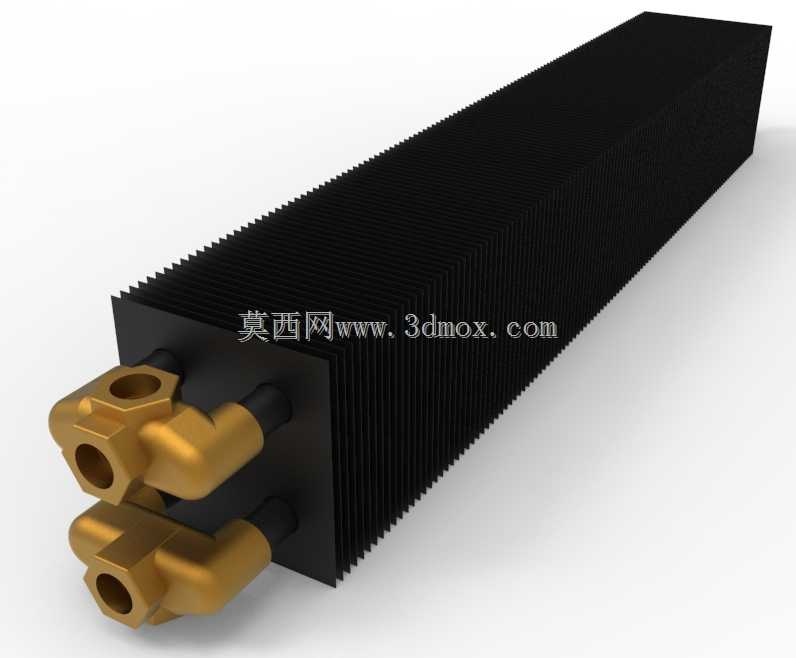

　　这类带密集翅片的液冷热交换单元，在工业温控、小型供暖、电子设备散热、工艺流体换热场景里都有广泛应用，核心是通过扩展换热面积实现两种介质间的高效热量传递，区别于管壳式大流量换热器，这类紧凑结构更适配安装空间受限、换热功率中等的工况。从结构设计逻辑来看，主体采用长条形矩形翅片组，平直翅片沿芯体长度方向等距排布，翅片间距经过匹配换热风速与流阻的平衡计算，既保证空气侧有足够的换热接触面积，又避免翅片过密导致积灰、风阻陡增的问题，日常运维中仅需定期用压缩空气吹扫即可清理翅片间隙的浮尘，适配多尘的工业车间环境。芯体内部的流道采用并联双回路设计，端部配置的直角弯式铜质接头，采用标准内螺纹接口，可直接对接现场的金属管路或柔性耐压软管，

　　接头与芯体流道的连接部位采用压装加密封胶圈的结构，能承受常规液冷系统的工作压力，避免长期冷热循环后出现渗漏问题；接头采用90度弯折的结构，能大幅缩减安装时的管路占用空间，不需要额外在外部加装弯头配件，减少管路连接点的同时也降低了泄漏风险。在安装边界上，这类长条形换热单元可根据安装位的空间调整固定方向，既可以沿水平方向布置在风道内作为风侧换热段，也可以垂直安装在设备侧壁作为独立散热单元，芯体的平直外轮廓不需要预留额外的操作空间，仅需在接头侧留出管路连接与阀门操作的空间即可，翅片边缘做了折边钝化处理，安装过程中不会划伤操作人员，也避免翅片受外力碰撞出现大面积倒伏影响换热效率。从功能特性来看，

　　双回路流道设计可以实现两种不同温控介质的独立换热，也可以单回路使用另一回路作为备用，提升系统运行的可靠性；铜质接头的材质特性适配乙二醇水溶液、纯水、导热油等多种常用换热介质，不会出现常规铝接头的电化学腐蚀问题，延长单元的整体使用寿命。在供暖场景中，这类换热单元可以嵌入到小型风道式供暖设备内，热水从流道通过时，翅片将热量传递到流通的空气中，实现空间升温；在工业设备散热场景中，设备产生的热量通过冷却液带到换热单元，流经翅片时被外部流通的空气带走，完成热量的释放，维持设备的工作温度在合理区间。设计过程中需要重点校核翅片与内部流道的胀接贴合度，若贴合间隙过大会产生接触热阻，直接拉低整体换热效率，

　　因此建模时需要严格控制翅片冲孔与流道管的尺寸公差，保证装配后两者紧密贴合；同时端部的接头安装位需要做加强结构，避免管路安装时的扭力传递到芯体部位，导致翅片变形或流道开裂。这类紧凑式换热结构相比传统的光管换热器，相同换热功率下体积能缩减60%以上，重量也更轻，非常适配移动设备、小型工业装置的集成安装需求，在选型匹配时只需要根据换热功率计算所需的翅片总面积、流道通径，即可调整芯体的长度与翅片密度，不需要大幅改动端部接头的安装结构，具备较强的系列化拓展潜力。
