工程绘图用可调式圆规三维建模作品

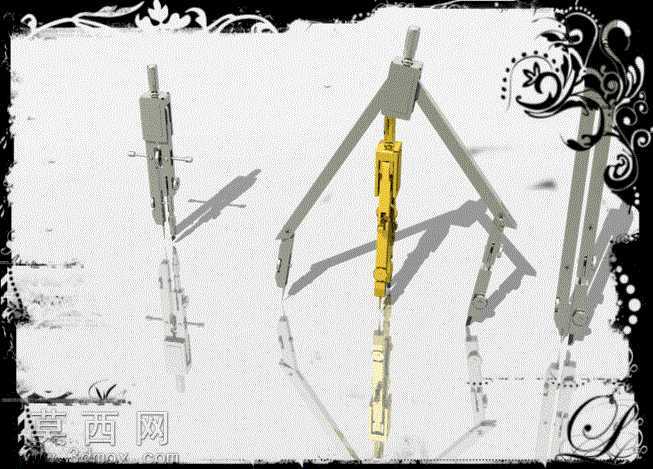

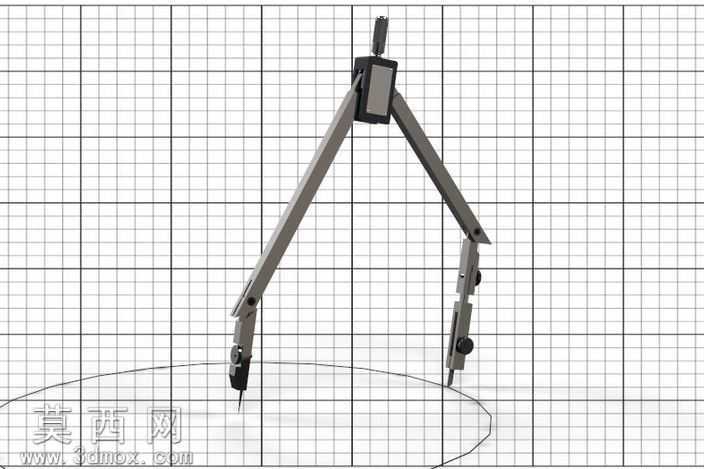

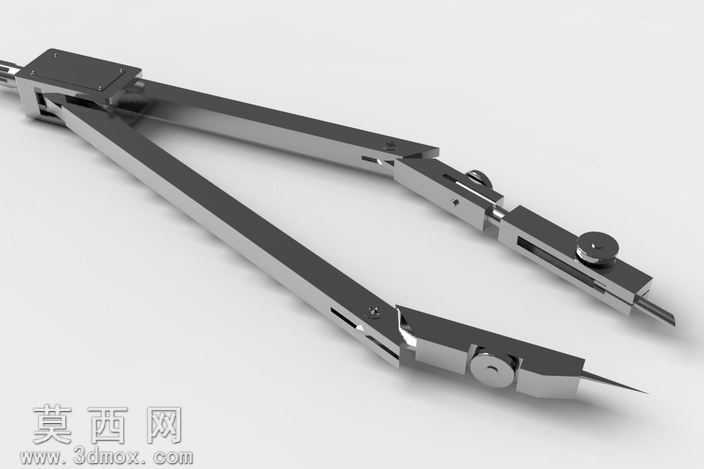

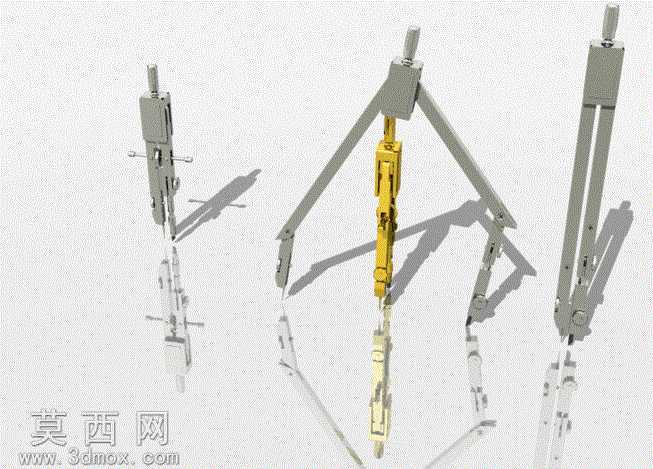

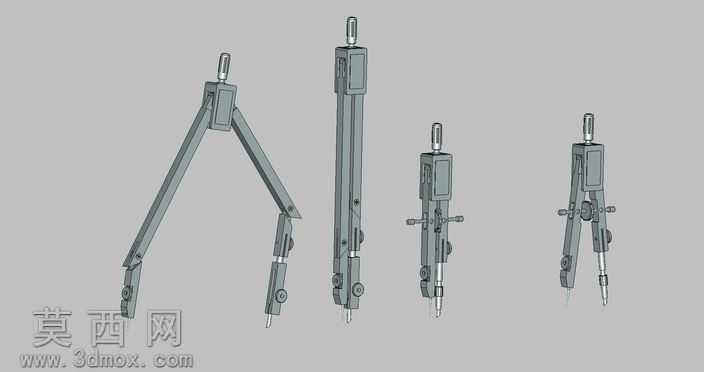

本作品为工程绘图场景使用的可调式圆规三维建模成果，建模过程中首先对传统专业绘图圆规的实物结构进行完整拆解测绘，梳理出顶部铰接转轴、主支脚、可调延伸支脚、铅芯夹持组件、钢针定位组件、支脚锁紧旋钮六大核心结构模块，建模全程遵循实物的尺寸比例与装配逻辑，保证各部件的装配间隙、活动行程完全匹配真实产品的使用状态。材质渲染阶段针对不同部件的材质特性做了区分处理：顶部铰接座采用哑光磨砂工程塑料材质，调整漫反射粗糙度参数还原塑料表面的细腻磨砂质感，边缘做微小倒角处理避免生硬棱角；两支脚主体采用拉丝不锈钢金属材质，添加细微的拉丝纹理贴图与低强度环境反射，还原金属构件的冷冽质感与使用过程中产生的轻微磨损痕迹；支脚末端的锁紧旋钮采用黑色硬质橡胶材质，适当提高表面粗糙度参数，模拟旋钮防滑纹理的触感；铅芯夹持端做了哑光黑色金属处理，钢针定位端添加高反光金属材质，突出针尖的锐利质感。结构设计上还原了专业圆规的可调功能：铰接转轴处预留合理转动间隙，可实现两支脚0至180度范围内的自由开合，匹配不同半径圆弧的绘制需求；延伸支脚设置多档位调节滑槽，配合锁紧旋钮可实现支脚长度的无级固定，满足大直径圆弧的绘制场景；铅芯夹持端设置弹性夹片结构，可适配不同直径的绘图铅芯，钢针定位端做可伸缩设计，可根据绘图介质调整针尖伸出长度，避免戳破图纸。建模过程中对所有活动部件做了运动仿真校验，确认支脚开合、长度调节、旋钮锁紧等动作均无结构干涉，整体模型装配关系清晰，各部件可单独拆分导出用于工程结构展示或产品优化设计，渲染输出时搭配网格绘图背景，直观呈现圆规绘制圆弧的工作状态，还原工程绘图场景的真实使用氛围。
