工业用锥段式离心气固分离设备结构

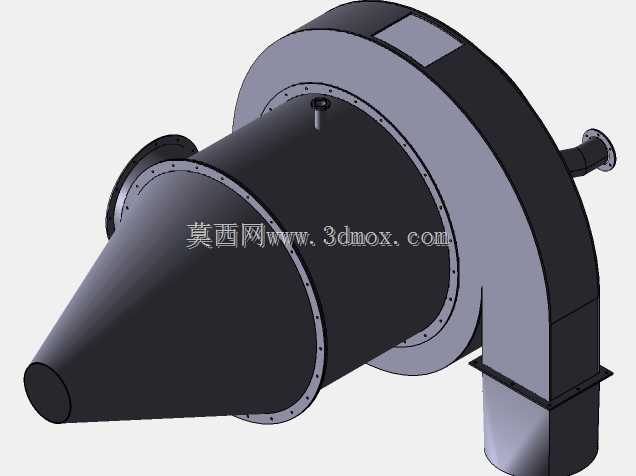

　　在粉体加工、工业通风、物料输送这类生产场景里，气固两相的分离是绕不开的工艺环节，这套锥段式离心分离结构，就是针对中低浓度含尘气流的预分离或者初级分离需求设计的，相比布袋过滤类的末端处理设备，它没有易损耗的滤材，运行阻力稳定，日常维护的工作量非常小，很适合布置在产尘点的前端，先把气流里裹挟的大颗粒物料或者粉尘先分离下来，既可以回收有价值的粉体物料，也能降低后端精过滤设备的负荷，延长滤材的更换周期。从结构设计的逻辑来看，这套设备采用了切向进气的离心分离原理，含尘气流从侧面的切向接口进入筒体段之后，会沿着筒壁形成高速旋转的流场，在离心力的作用下，密度远大于气体的固体颗粒会被甩向筒体内壁，顺着壁面滑落到下部的锥段区域，

　　最终从锥底的出料口排出，而经过初步净化的气流会在筒体中心形成内旋流，从顶部的排气通道引出，进入下一级处理环节。整个壳体采用分段式法兰连接的结构，直筒段、锥段、顶部蜗壳排气段、切向进气口都通过螺栓法兰拼接，法兰面预留了密封件的安装槽位，既可以保证设备运行时的气密性，避免含尘气流泄漏污染车间环境，也方便后期拆解检修，清理内壁粘附的粉体结块，尤其是处理有一定吸湿性的粉体物料时，定期清理内壁的积料是很有必要的，分段式的结构不需要整体吊装就能完成局部的清理和维护，对于安装空间有限的车间场景非常友好。在外形尺寸和安装边界的设计上，锥段的锥角参考了常规离心分离设备的经验取值，既保证颗粒下滑的角度足够，避免物料在锥段架桥堵塞，

　　也不会因为锥角过小导致设备整体高度过高，增加安装的难度；侧面的切向进气口采用了圆形法兰接口，和常规的工业通风管道尺寸匹配，不需要额外做变径转接就能直接对接现场的风管，顶部的排气接口同样采用标准圆形法兰，和后端的风机或者过滤设备的接口适配；设备下部预留了支腿安装的法兰面，可以直接固定在钢架平台或者混凝土基础上，安装时需要注意保证设备的垂直度，偏差过大会导致内部流场偏移，直接影响分离效率，尤其是处理粒径较细的粉体时，流场的均匀性对分离效果的影响非常明显。从功能特性上来说，这套结构没有运动部件，运行过程中不需要额外的动力输入，只依靠气流自身的动能就能完成分离过程，运行能耗非常低，只要进气的风速控制在合理区间，就能稳定维持分离效率，

　　针对10微米以上的固体颗粒，分离效率可以达到85%以上，很适合木工车间、粮食加工、粉体输送、矿山破碎这类场景的初级除尘或者物料回收，比如在粮食加工的风送系统里，它可以把气流里裹挟的麦粒、麸皮先分离出来，避免物料被风机抽走造成浪费；在木工车间的除尘系统里，它可以先把大尺寸的木屑、刨花分离下来，减少后端布袋除尘器的收尘负荷，避免大颗粒木屑刮损滤袋。设计过程中也考虑了不同工况的适配性，壳体的壁厚根据常规工业通风的压力等级选取，能够承受风机运行时产生的负压，不会出现壳体被吸瘪的情况，内壁做了光滑过渡处理，没有突兀的凸起或者直角结构，减少颗粒在壁面粘附的概率，进气口的位置和蜗壳流道做了顺滑过渡，避免气流进入筒体时产生紊流，降低局部的阻力损失，减少风机的能耗。很多现场安装这类分离设备的时候容易忽略进出口的直管段要求，其实在进气口前端最好预留3到5倍管径长度的直管段，避免弯头、变径这类构件导致进气气流偏斜，破坏内部的旋转流场，直接拉低分离效率；排气口后端的管路也要尽量减少急弯，降低系统的整体阻力。另外锥底的出料口需要搭配卸料阀或者锁风装置使用，如果锥底直接和大气连通，会导致外部空气从锥底倒灌进分离腔，把已经沉降到锥段的颗粒重新卷起来带到排气口，出现分离效率骤降的问题，这也是很多现场使用这类设备时效果不达标的常见原因，设计时在锥底接口处预留了标准法兰，方便对接不同类型的锁风卸料装置，适配连续出料或者间歇出料的不同工艺需求。
