皮带传动式洗涤器离心引风设备结构

　　这款离心式引风结构主要配套工业洗涤净化设备使用，常见于涂装线废气处理段、化工车间酸雾洗涤塔、工业油烟净化系统的末端引风环节，作用是为整个洗涤处理管路提供稳定的负压场，让待处理的含尘、含雾废气能够以设计流速依次穿过喷淋层、填料层、除雾段，最终完成净化后达标排放，是整套洗涤净化系统的动力核心部件。从结构设计来看，整机采用皮带轮减速传动布局，电机与风轮主体分体布置，这种设计的核心考量是适配洗涤器运行时的高湿、含微量腐蚀介质的工况——电机远离过流风道，能够避免潮湿气体侵入电机绕组造成绝缘失效，同时皮带传动的缓冲特性可以抵消风轮启动时的瞬时扭矩冲击，延长电机轴承的使用寿命，也方便后期根据实际管路阻力调整传动比，匹配不同工况下的风压风量需求。

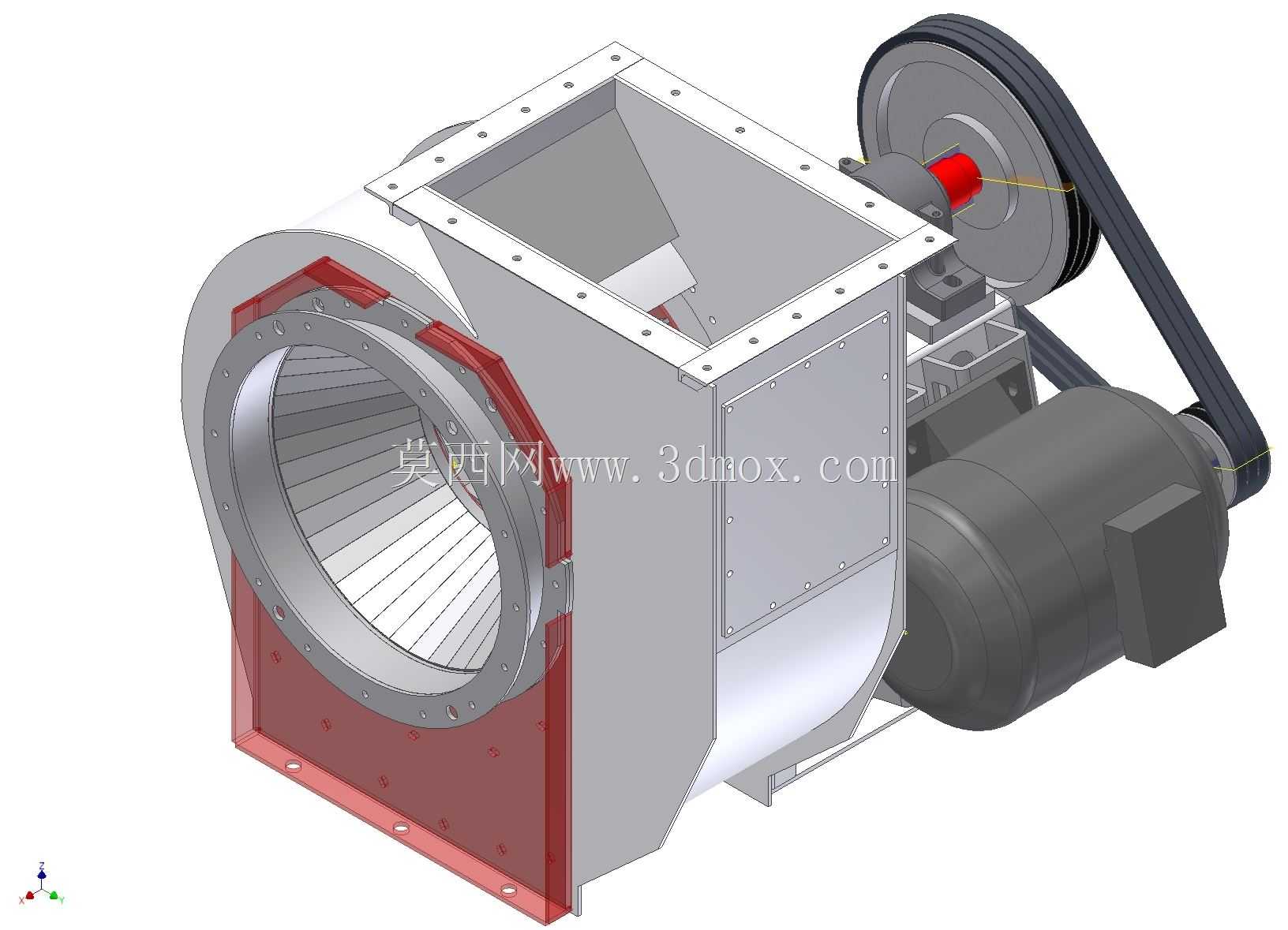

　　过流壳体采用方进风、圆出风的接口形式，方形进风口带整圈法兰安装边，法兰面预钻均布的螺栓孔，能够直接与洗涤塔的顶部出风口对接，不需要额外制作变径接头，减少现场安装的焊接工作量；圆形出风口带加强翻边，可对接圆形通风管路，接口处预留密封垫安装槽，避免运行时出现漏风导致系统负压不足。壳体侧面设置可拆卸的检修盖板，盖板与壳体之间采用螺栓压紧密封，后期维护时不需要拆解整个风路连接，只需要拆开盖板就能清理风轮叶片上附着的积尘、垢层，也能检查风轮的动平衡状态，大幅降低运维的拆装难度。风轮采用多翼式前倾叶片结构，叶片与前后轮盘采用铆接固定，这种叶片形式的特点是运行转速相对较低、风量大、运行噪音小，适合洗涤器这类需要连续稳定运行、

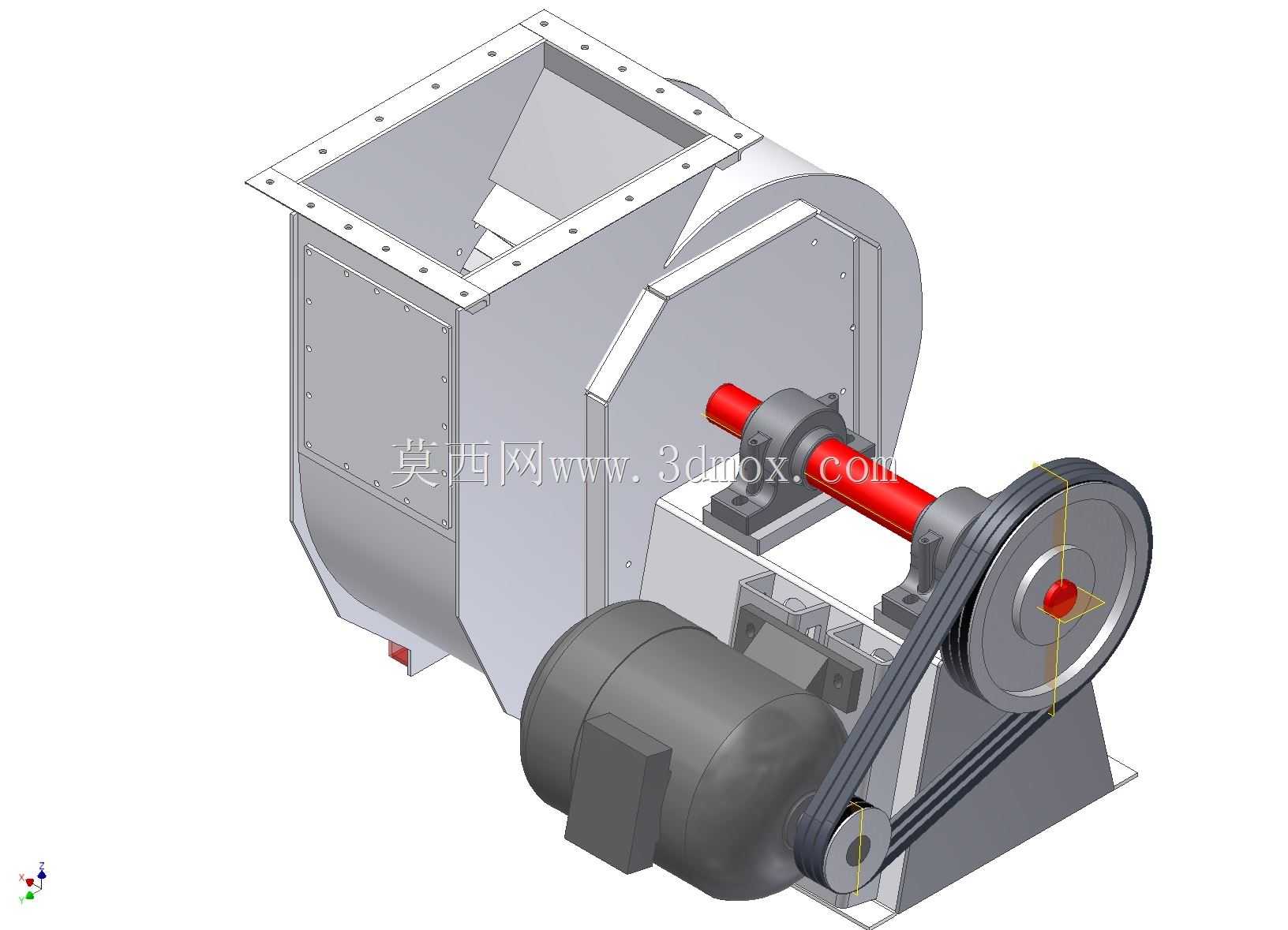

　　对噪音控制有一定要求的场景，风轮与主轴之间采用锥套锁紧连接，拆装时不需要专用拉马，现场更换配件的效率更高。传动部分的皮带轮外侧设置半包围式安全护罩，护罩采用薄钢板折弯成型，既能够避免运行时皮带卷入杂物、也能防止运维人员误触转动部件造成安全事故，护罩上预留散热缝隙，保证皮带运行时产生的热量能够及时散出，避免皮带长期高温老化。安装底座采用型钢焊接成型，电机安装位置设置长条调节孔，方便安装时调整电机位置张紧三角带，底座上预留地脚螺栓孔，可直接固定在混凝土基础或者钢架平台上，整机的重心落在底座形心位置，运行时的振动量控制在合理范围内，不需要额外加装过重的减震基础。从安装边界来看，进风口法兰的螺栓孔中心距、

　　出风口的直径尺寸都匹配常规洗涤塔的通用接口规格，整机的横向、纵向安装尺寸充分考虑了常规工业净化设备的安装空间预留，侧面检修空间预留量满足单人操作的最小距离要求，不需要额外扩大设备安装平台的面积。设计过程中针对洗涤器的高湿工况，过流部件的内壁做了圆滑过渡处理，减少气流在壳体内的涡流阻力，同时避免积液在壳体内留存，进风口到风轮的导流段做了收敛式设计，让气流能够均匀进入风轮叶片通道，降低气流脉动带来的振动和噪音。轴承座采用外置式设计，轴承位于风道外侧，润滑脂加注口延伸到机体外侧，日常维护时不需要拆开设备就能完成轴承润滑，避免润滑脂接触风道内的潮湿气体出现乳化失效。
