工业煅烧用回转窑筒体支撑传动结构

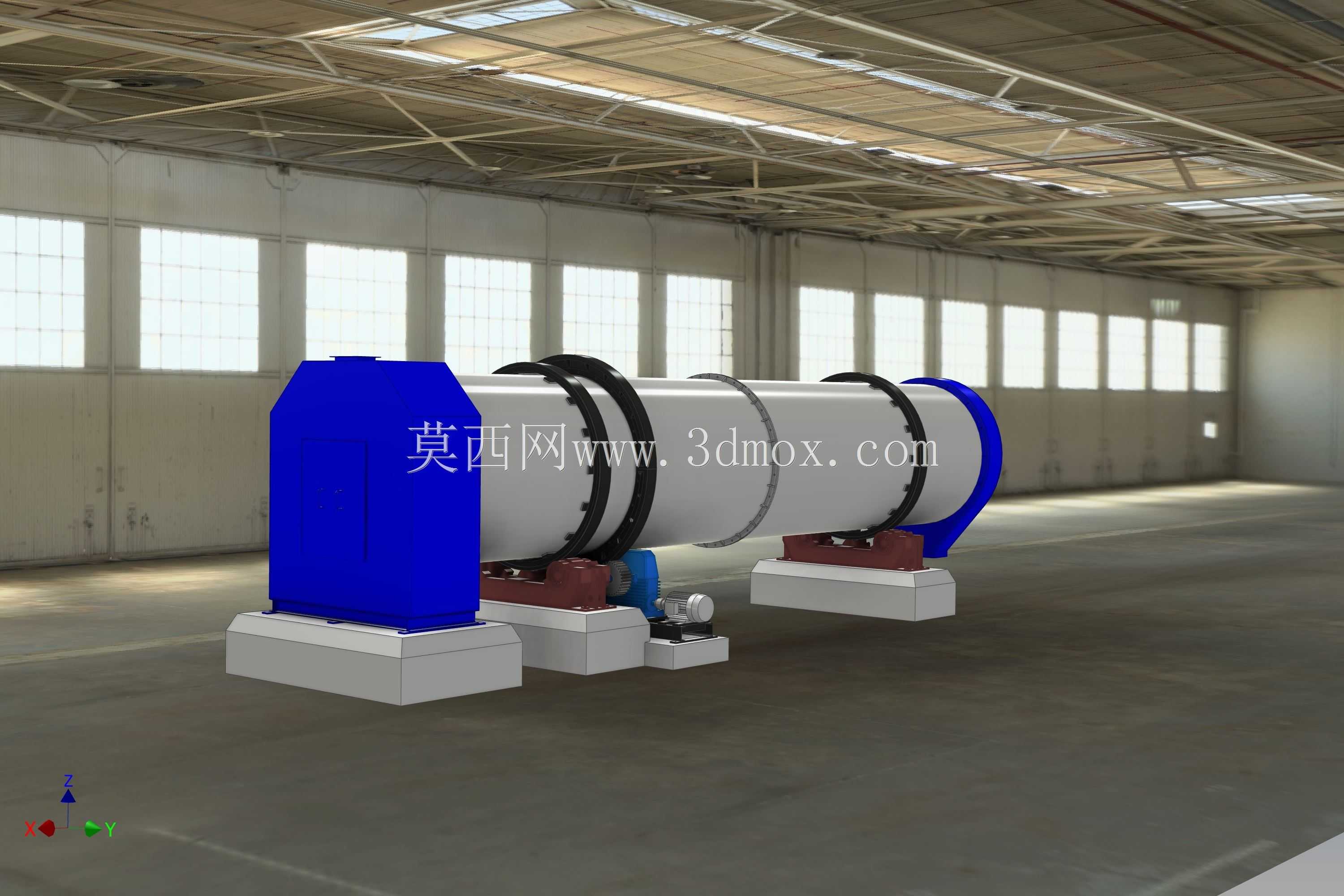

　　回转窑是建材、冶金、选矿、化工等领域进行物料高温煅烧处理的核心热工设备，在水泥熟料煅烧、有色金属焙烧、耐火材料烧结、固废危废处置等生产场景中承担着连续化物料热加工的核心功能，设备运行的稳定性直接决定整条生产线的连续作业率与成品品质。本次呈现的回转窑三维结构，完整还原了现场实际投用设备的各功能模块组成，从结构布局来看，整套设备沿水平方向呈微倾斜布置，倾斜角度通常控制在3%-5%区间，依靠筒体的低速回转带动物料在筒内沿轴向缓慢移动，同时与窑内通入的高温热气流完成逆流或顺流热交换，完成物料的干燥、预热、分解、煅烧、冷却全流程工艺处理。从结构组成拆解来看，筒体部分采用多段卷制钢板焊接成型，筒体外圈设置多组轮带结构，轮带通过垫板与筒体固定，

　　将整段筒体的载荷均匀传递到下方的托轮支撑装置上；托轮组采用对称双托轮布局，每组托轮配套独立的轴承座与混凝土安装基座，基座预埋地脚螺栓完成与地面的刚性固定，可承受筒体运转过程中产生的径向载荷与部分轴向窜动载荷，同时在托轮组旁设置挡轮结构，限制筒体在运转过程中的轴向窜动范围，避免轮带与托轮出现偏磨、脱开等故障。传动部分采用小齿轮带动大齿圈的驱动形式，大齿圈通过弹簧板结构柔性固定在筒体中部位置，可抵消筒体热胀冷缩产生的形变对传动啮合精度的影响，驱动端配套减速装置与驱动电机，可根据生产需求调整筒体回转转速，常规工况下筒体转速控制在0.5-3r/min区间，适配不同物料的煅烧停留时间要求。筒体两端分别设置窑头与窑尾密封结构，

　　避免窑内高温气流外溢与外界冷空气进入，保证窑内热工制度的稳定，窑头端配套燃烧装置伸入筒体内部，提供煅烧所需的高温热源，窑尾端衔接进料装置与尾气处理系统，完成进料与余热回收、尾气净化的流程衔接。从安装边界来看，整套设备的安装需要预先完成水平度校准的混凝土基础施工，各托轮基座的中心距、标高误差需控制在毫米级范围内，保证轮带与托轮的接触面积符合设计要求；筒体现场拼接时需保证整体同轴度，避免运转过程中出现筒体跳动、载荷分布不均的问题；传动部分安装时需调整小齿轮与大齿圈的啮合侧隙与接触斑点，保证传动平稳无冲击。在实际生产场景中，这类回转窑可适配多种物料的热处理需求，针对不同物料的煅烧温度、停留时间要求，可通过调整筒体倾斜角度、回转转速、

　　进料速率、燃料供给量等参数匹配对应工艺，设备整体结构可靠性高，可适应高温、高粉尘的恶劣生产环境，连续作业周期可达数月以上。建模过程中对各部件的装配关系做了完整还原，包括托轮轴承的润滑结构、齿圈的柔性连接结构、密封装置的压紧结构都做了等比例复刻，可直接用于设备安装培训、结构改进设计、生产线布局模拟等场景，帮助设计人员快速掌握回转窑的结构组成与载荷传递路径，在进行设备选型、改造设计时可直接参考各部件的尺寸比例与安装位置关系，减少前期测绘的工作量。需要注意的是，实际应用中不同规格的回转窑在筒体长径比、支撑组数、传动功率上存在差异，建模时的尺寸比例对应中等产能的煅烧窑型，若用于大产能生产线设计，需对应放大筒体直径与长度，同步强化托轮支撑的承载能力与传动系统的输出扭矩，同时考虑热膨胀对各部件间隙的影响，预留足够的伸缩余量，避免高温工况下部件出现卡滞、变形等问题。
