废水排放用带侧开口环形排水接套结构

　　在工业厂区排污管网、商用建筑厨卫排水、生产车间废水收集系统的管路衔接节点中，这类带侧开口的环形接套是很容易被忽略但直接影响排水顺畅度的小构件，很多现场管路改造、设备排水接驳的痛点，往往就出在这类衔接件的结构匹配度上。日常做管路三维建模时，不少新手会直接用等径直筒做对接，忽略了现场接驳时的侧向汇流需求，最后到现场安装才发现要么需要额外开孔焊接，要么接完之后管路错位产生应力，时间久了接口渗漏的问题层出不穷。

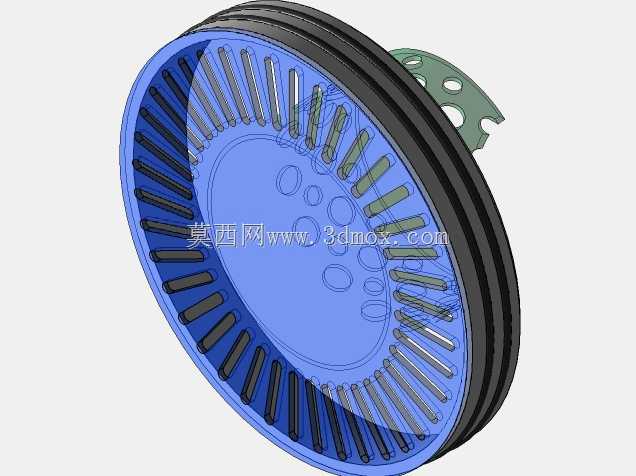

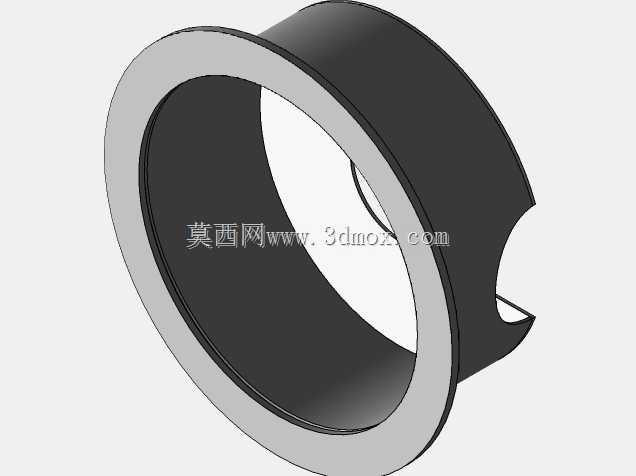

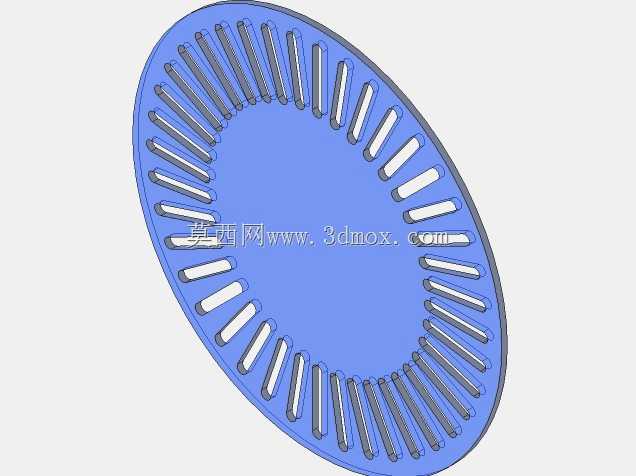

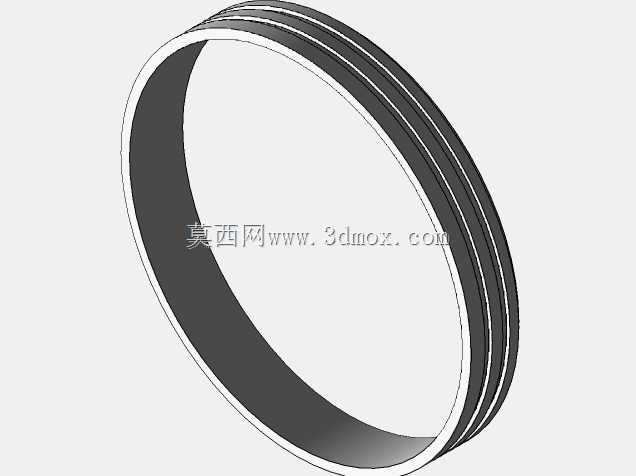

　　这个构件的主体采用带法兰翻边的短筒结构，筒身一侧开有弧形缺口，缺口边缘做了卷边强化处理，不是直接切割后的锐边结构，这点设计细节在实际应用里很关键——现场做侧向支管接驳时，卷边结构既能避免安装时割伤密封胶圈，也能在支管插接后增大接触面积，减少接口处的渗漏概率。主体筒身的壁厚做了等厚设计，建模时全程用旋转凸台做基础主体，再通过拉伸切除做出侧部开口，最后对开口边缘做卷边特征，整个建模过程没有冗余特征，后续如果需要调整适配不同管径，只需要修改旋转草图的直径参数、侧开口的切除尺寸就能快速派生新的型号，不需要重构整个特征树，这点对做系列化排水配件设计的工程师来说能省不少重复建模的时间。

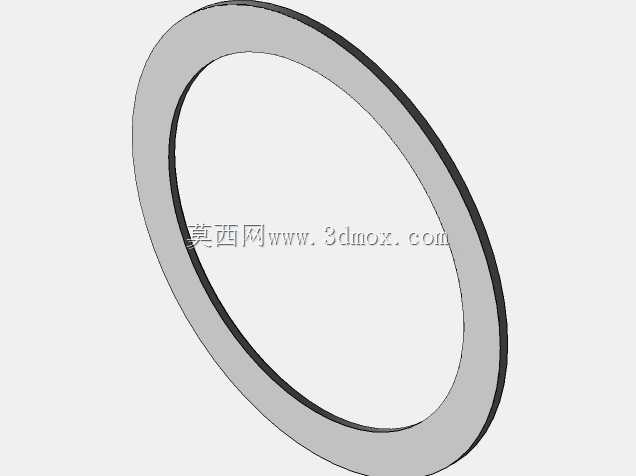

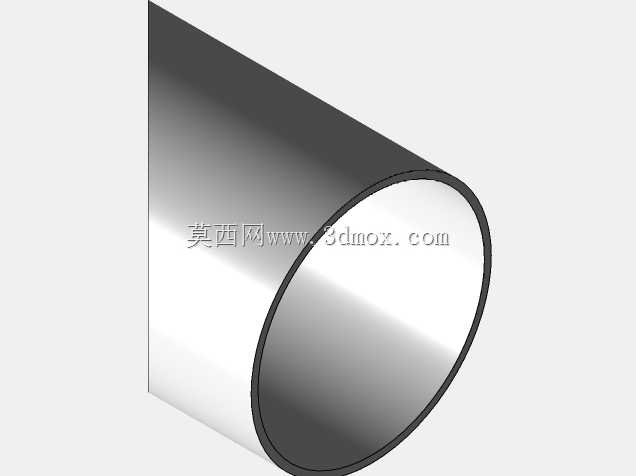

　　从安装边界来看，端部的法兰翻边比筒身外径宽出15mm左右，翻边端面做了平面度公差约束，安装时可以直接贴在预埋管路的端面或者设备排水口的法兰面上，不需要额外做对接坡口，配合橡胶密封垫就能满足常规无压废水排放的密封要求，不需要焊接或者粘接，后期拆改维护的时候直接松开紧固件就能取下，比传统的焊接式接套灵活很多。筒身的有效插接长度控制在1.2倍公称管径范围内，这个尺寸是经过现场验证的：太短的话插接后管路的同轴度不好保证，排水时水流容易在接口处产生紊流，带杂质的废水容易在接口处淤积；太长的话会浪费安装空间，尤其是在厨卫沉箱、设备底部这类安装空间局促的场景里，过长的接套会直接导致安装空间不足，强行安装还会让管路产生憋劲，时间久了接口错位漏水。

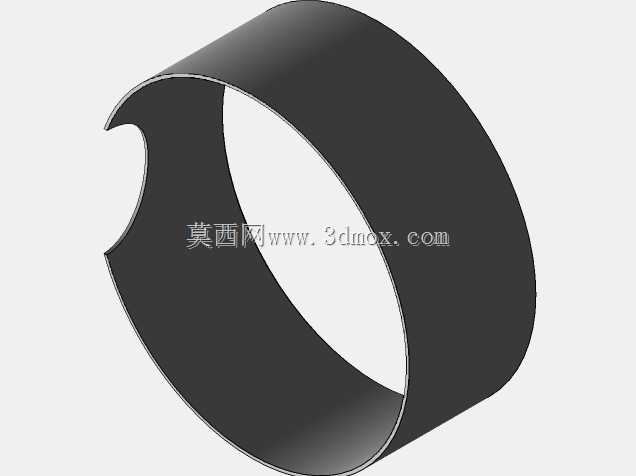

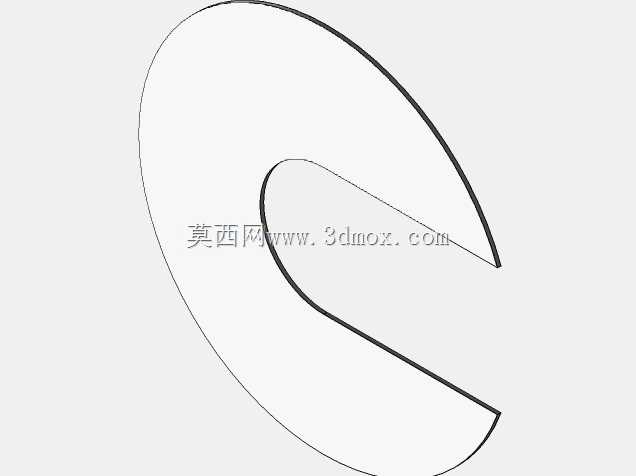

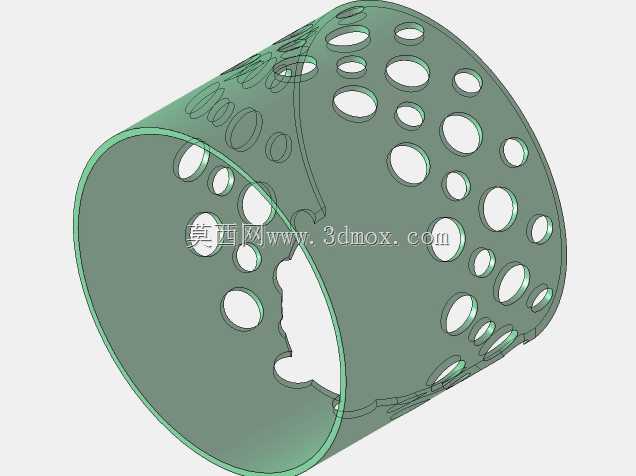

　　侧部的弧形开口位置不是随意设置的，开口最低点和筒身内壁的最低点齐平，这个设计是为了避免侧向接入的废水在筒身内部产生存水弯效应，尤其是排放带细小固体杂质的生产废水时，如果开口位置偏高，杂质会在筒底淤积，时间长了就会堵塞管路。开口的弧度和侧向接驳的支管外径完全匹配，建模时特意做了0.8mm的安装间隙，现场安装时支管可以直接卡入开口，再用密封卡箍箍紧即可，不需要在主筒上额外焊接支管接头，减少了现场焊接的工作量，也避免了焊接应力导致的筒身变形问题。

　　实际应用场景里，这类构件主要用在三个地方：一是生产车间设备的排水口接驳，比如清洗设备、冷却水槽的排水，需要同时接主排污管和旁侧的溢流管，用这个接套就能一次完成两个方向的管路对接，不用装三通件，节省安装空间；二是老旧建筑的排水管网改造，原有管路没有预留侧向支管接口，不用切割整段主管道，只需要把这个接套套在主管道的检修口位置，通过侧开口接新增的排水支管，改造工作量能减少六成以上；三是商用厨房的排水沟和排水管路衔接，接套的法兰端直接压在排水沟的排水口边缘，侧开口可以接厨房设备的旁侧排水管，不用在排水沟侧壁额外开孔，避免破坏排水沟的整体防水结构。

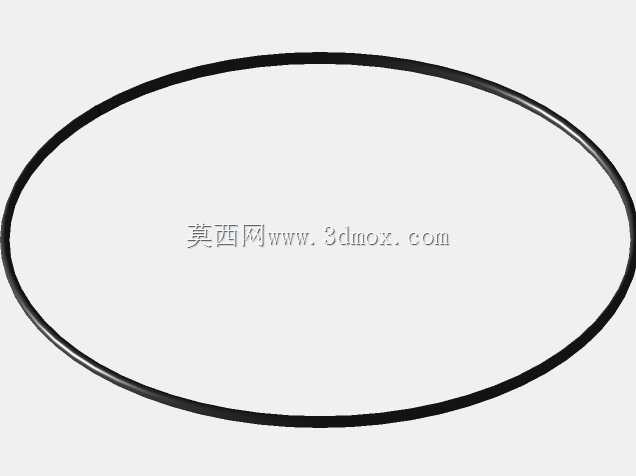

　　建模过程中对几个容易出问题的细节做了优化：一是筒身内壁做了微小的拔模斜度，脱模或者3D打印验证时不会出现卡模问题，斜度控制在0.5度，不会影响管路的通流面积，也不会让水流产生明显的偏流；二是法兰翻边的背面做了浅环形凹槽，安装时密封垫可以嵌在凹槽里，拧紧紧固件的时候密封垫不会被挤偏，密封可靠性比平面法兰高很多；三是侧开口的卷边半径做了统一，不管是适配DN50还是DN100的管径，卷边半径都是3mm，这个尺寸刚好适配市面上通用的排水卡箍，不需要定制特殊规格的紧固件，后期维护更换配件很方便。

　　很多工程师做排水系统设计时，往往把注意力都放在大管径的主管道、排污泵这些核心设备上，忽略了接口配件的结构合理性，实际上排水系统80%以上的渗漏、堵塞问题，都出在这些小的衔接构件上。做这类构件的三维设计时，不能只盯着理论上的通流能力算参数，还要结合现场的安装空间、后期维护的便利性、通用配件的适配性来调整结构，比如这个接套如果把侧开口做成正圆形，理论上加工更简单，但现场安装时支管的角度就没法微调，遇到管路安装有偏差的情况就装不上，做成弧形缺口就能允许支管有正负5度的角度调整量，适配现场的安装误差，这点看似不起眼的设计，实际安装时能解决很多现场的棘手问题。
