标签牵引送料拉带设备结构设计

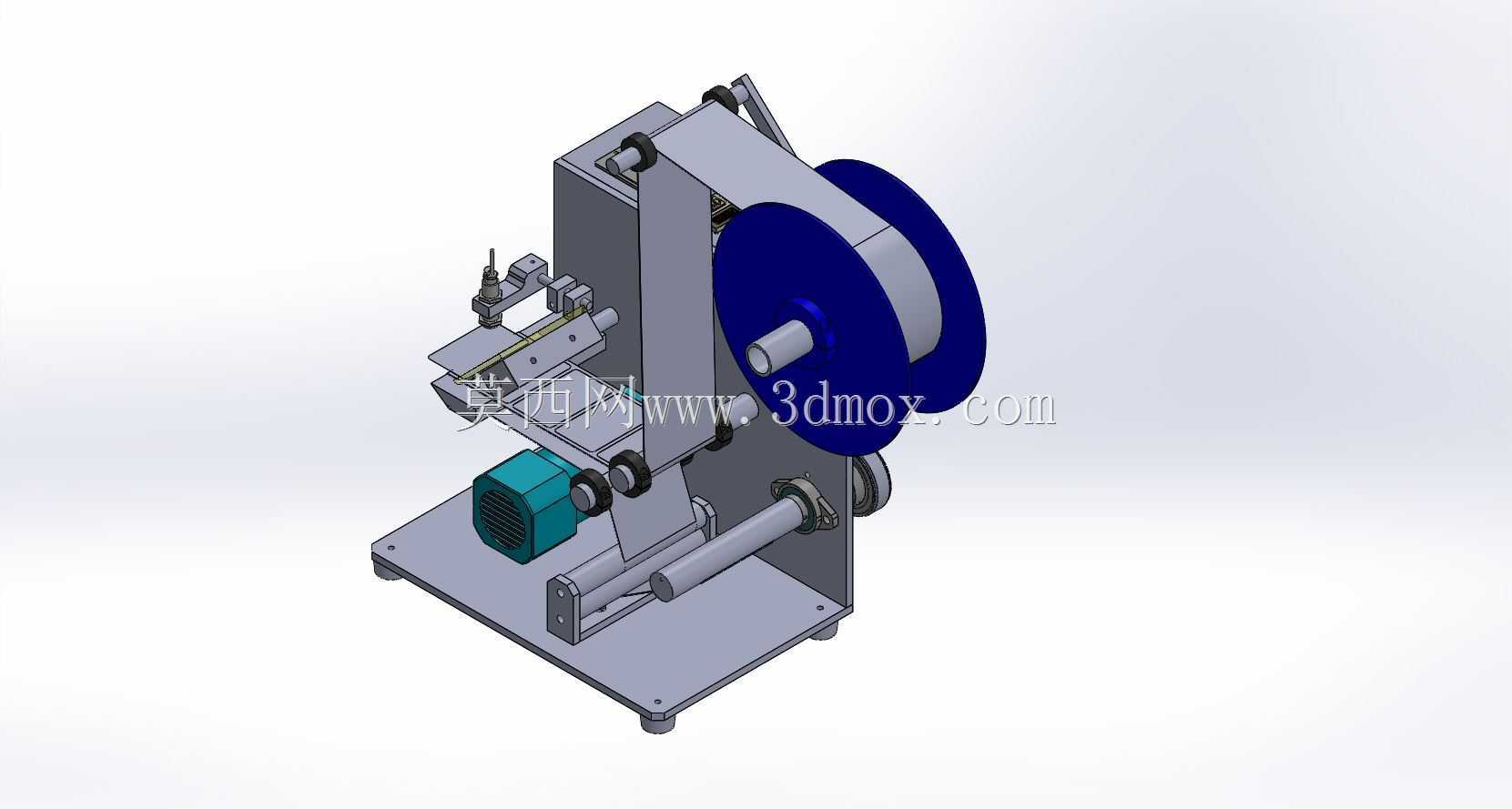

　　在不干胶标签、薄膜带料的卷料加工与贴装产线环节，带料牵引的稳定性直接决定了后续贴标、模切、检测工序的良率上限，这款拉带设备正是针对窄幅卷状带料的连续牵引需求开发的专用执行机构，区别于通用型输送设备，其结构完全围绕薄型带料的低张力牵引、精准步进送料需求做了定向优化。从实际应用场景来看，这类机构常集成在桌面型半自动贴标工位、小型标签模切设备、线束标识套号工位中，适配宽度在20-120mm区间的卷装不干胶标签、防伪标识带、热缩标识管带料，可独立完成带料的放卷承托、张力缓冲、步进牵引、余料收卷全流程动作，无需额外搭配独立的放料架结构，整体集成度适配小型桌面设备的安装空间需求。设备的整体安装底座采用平板式安装结构，

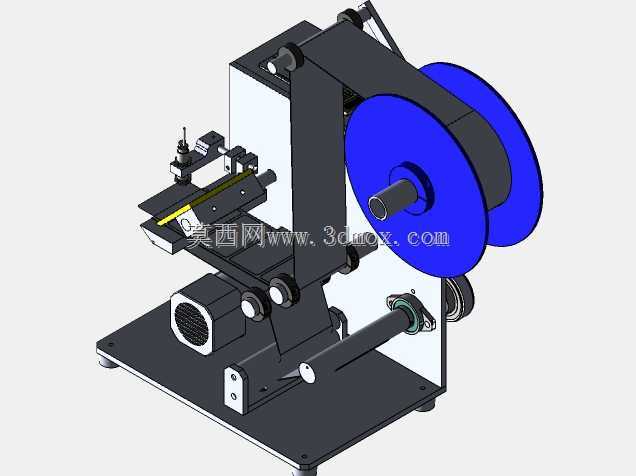

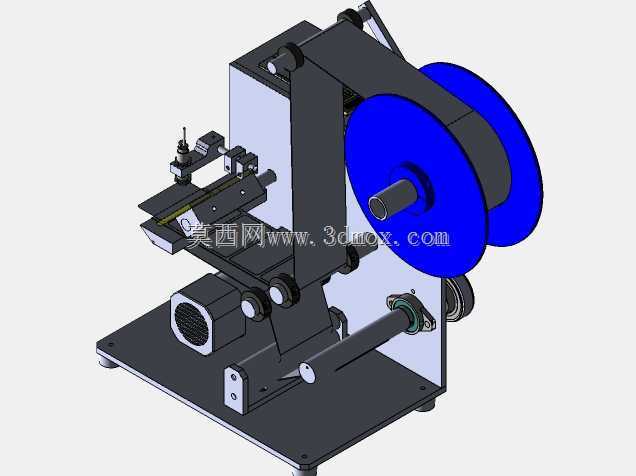

　　底座上预留的四个沉头安装孔可直接固定在设备台面或铝型材机架上，整体安装边界控制在长320mm、宽200mm、高380mm的空间范围内，不会占用过多产线排布空间，对于现有小型贴标设备的改造升级也有较好的适配性，无需对原有设备台面做大规模开孔改动即可完成加装。从功能结构设计来看，设备左侧布置的驱动单元采用减速电机直连牵引辊的传动方案，省去了同步带、齿轮组等中间传动环节带来的背隙误差，牵引辊表面做了滚花防滑处理，配合上方的压料胶辊可提供足够的牵引摩擦力，避免薄型带料在牵引过程中出现打滑、偏移的问题，压辊的压力可通过侧面的调节旋钮做微调，针对不同厚度、不同表面材质的带料可匹配对应的压紧力，既不会因压力过大压伤带料表面的印刷层或胶层，也不会因压力不足导致送料步距出现偏差。设备上部的料卷安装轴采用悬臂式结构，可适配最大外径200mm、内芯直径76mm的标准标签料卷，料卷挡圈可根据料卷宽度做轴向位置调整，保证料卷放料过程中始终与牵引辊保持对中，避免带料走偏。料卷与牵引辊之间设置了导向摆杆结构，摆杆一端连接张力弹簧，可在放卷过程中实时缓冲料卷的张力波动，当牵引辊做步进送料动作时，摆杆可吸收料卷启停瞬间的冲击力，避免带料被拉断或出现松弛褶皱，同时摆杆的位置也可作为送料速度匹配的反馈参考，保证放卷速度与牵引速度始终保持匹配。牵引工位前端集成了标签剥离导向结构，当带料经过剥离刃口时，底纸会沿刃口转向收卷，而面纸标签则会沿直线方向送出，

　　方便操作人员取标或配合后续的贴标吸头完成自动取标动作，剥离刃口的角度做了15度的倾斜优化，针对不同厚度的标签底纸都能实现顺畅的剥离效果，不会出现标签带底纸一同弯折的问题。设备右侧设置的余料收卷轮通过摩擦传动结构与牵引辊保持同步转速，收卷轮的摩擦张力可独立调节，保证剥离后的底纸能够被整齐收卷，不会出现松散、乱卷的情况，收卷轮同样采用悬臂式快拆结构，当收卷的底纸达到满卷状态时，可快速拆下完成废料清理，无需额外工具辅助。从设计思路的落地来看，整个设备的结构件大多采用标准化铝板与型材加工，没有复杂的曲面异形结构，加工难度低，后期维护更换易损件也十分方便，牵引辊、压辊、导向轴等转动部件都采用标准深沟球轴承支撑，转动阻力小，

　　长时间运行也不会出现明显的磨损晃动。在实际调试过程中，可通过调整驱动电机的转速与步进角度，匹配不同的送料步距需求，针对小尺寸标签可设置短步距快速送料，针对大尺寸标识带可设置长步距低速送料，适配不同的生产节拍要求。设备的所有调节点位都布置在操作人员易触及的侧面位置，换料、调机时无需将手伸入设备内部，操作安全性也有足够保障。不同于大型工业贴标设备的复杂多轴联动结构，这款拉带设备的结构逻辑十分清晰，所有功能模块都围绕带料牵引的核心需求做减法，没有冗余的功能结构，既降低了设备本身的制造成本，也减少了后期运行的故障点，对于小批量、多品种的标签加工场景来说，这类紧凑型拉带机构的实用性远高于大型通用设备，能够以更小的空间占用、更低的成本投入满足生产环节的带料牵引需求。
