带鞍式物料承载导向机架结构设计

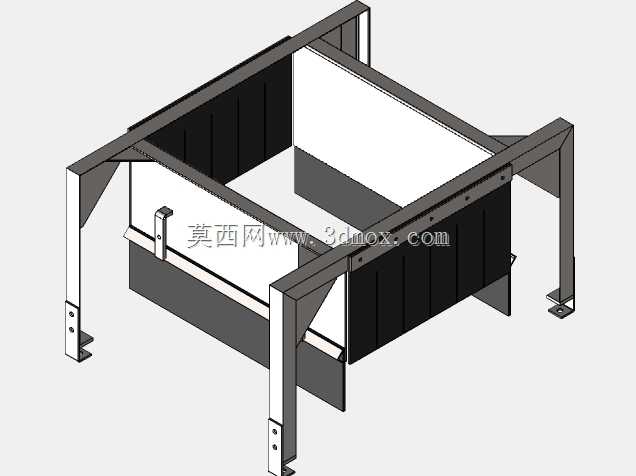

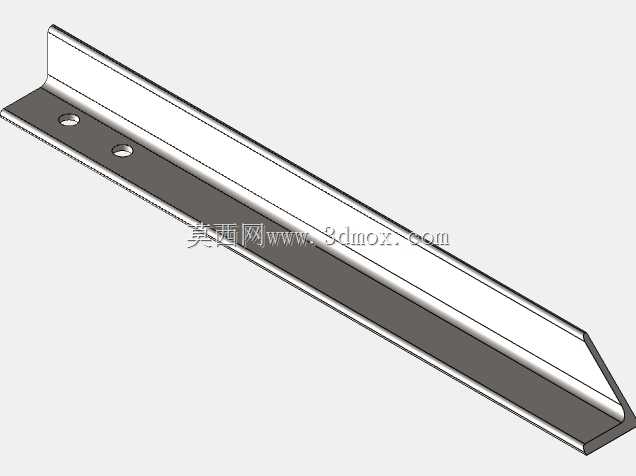

　　在散料输送、生产线物料转接的工业场景中，这类带鞍结构的机架常布置在输送带落料段、工位间物料转接的衔接位置，主要作用是对下落或输送过程中的散状、块状物料进行侧向限位与导向，避免物料在转接过程中撒漏、偏载，同时承接物料下落的部分冲击载荷，保护下方输送设备或接料工位不受直接冲击。从结构设计逻辑来看，整体采用型钢焊接式框架结构，两侧的立式支撑腿底部带安装底板，底板上预留螺栓安装孔，可直接通过膨胀螺栓或连接螺栓固定在车间地面、设备平台的预埋钢板上，安装时需保证两侧支撑腿的垂直度偏差不超过1/1000，避免后续安装护板后出现卡滞、间隙不均的问题。框架的上部横梁采用矩形型钢焊接，形成稳定的门型承载结构，横梁内侧预留了护板安装的螺栓孔位，

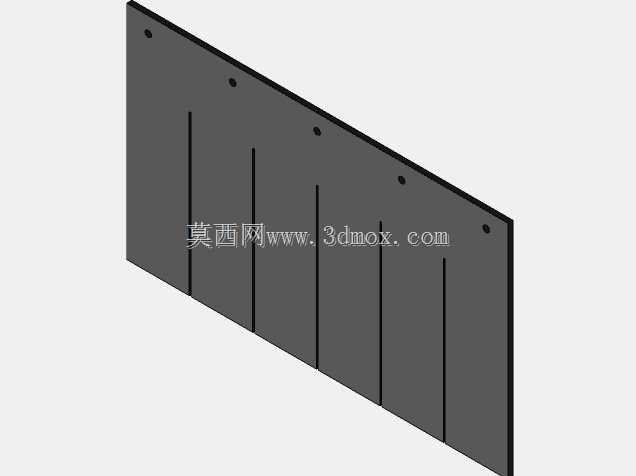

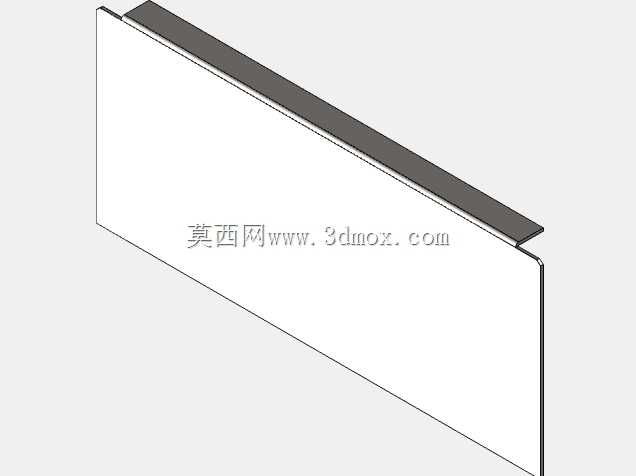

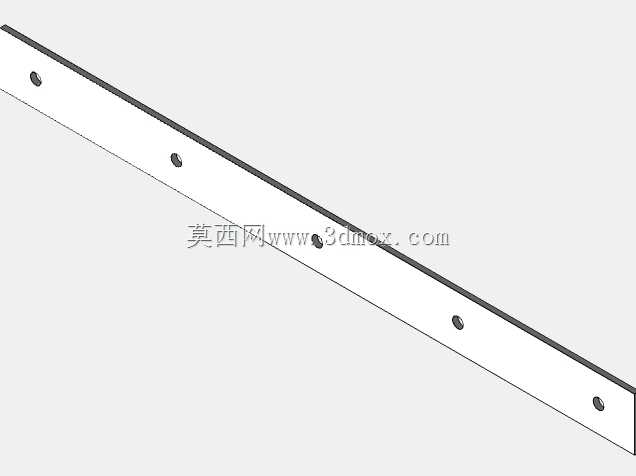

　　可根据实际输送物料的磨琢性，更换耐磨钢板、高分子衬板等不同材质的护板，降低物料冲刷带来的结构磨损。两侧的斜向加强筋分别连接立式支撑腿与上部横梁，形成三角形稳定受力结构，可有效抵消物料冲击带来的侧向弯矩，避免长期受载后支撑腿出现外张变形。结构中部的空腔为物料通行的通道，通道宽度可根据配套输送带的宽度进行适配调整，常规适配带宽覆盖500mm到1200mm的常规工业输送场景，护板的下边缘与输送带表面预留20mm到30mm的间隙，既避免刮蹭输送带表面，又能阻挡细碎物料从间隙撒漏。从安装边界来看，整体结构的宽度方向尺寸比配套输送带带宽大200mm左右，长度方向根据落料点的冲击范围设计，通常在800mm到1500mm区间，

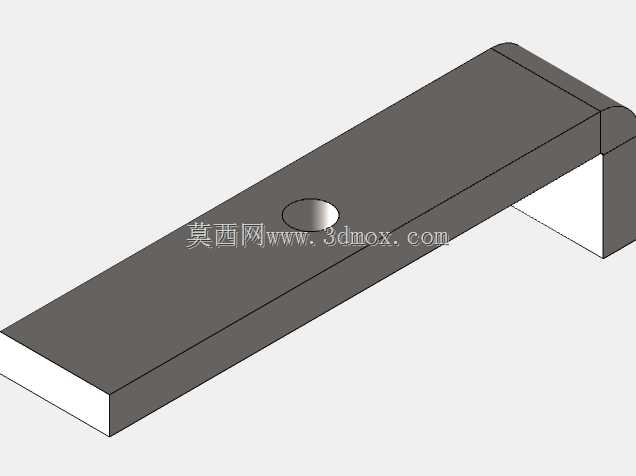

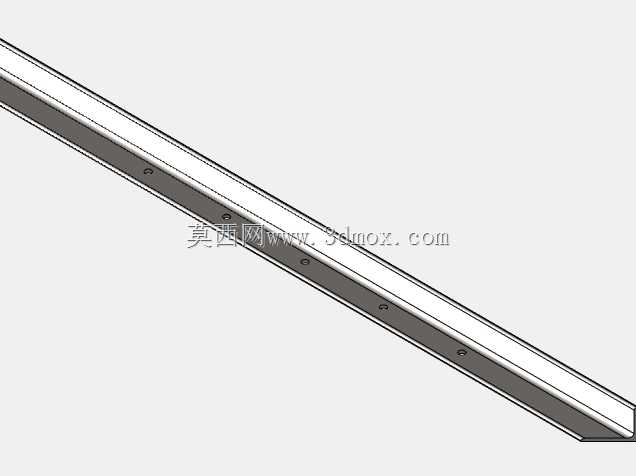

　　高度方向可根据现场落料高差调整支撑腿长度，满足不同生产线的高差衔接需求。设计时针对物料冲击的受力特点，在护板安装的背部位置增设了横向加强筋，避免大块物料冲击造成护板变形，支撑腿底部的安装底板厚度不低于16mm，保证与基础连接的刚度，螺栓孔采用长圆孔设计，可在安装时微调机架的前后位置，抵消基础施工的位置误差。这类结构在矿山输送、砂石骨料生产线、粮食转运、工厂流水线物料转接环节都有广泛应用，相比普通的焊接护板支架，带鞍式的框架结构整体刚度更高，抗冲击性能更好，安装调整更便捷，后期维护时仅需更换磨损的护板即可，无需整体拆卸机架，大幅降低了现场维护的工作量。建模过程中对焊接坡口、螺栓间隙、安装避让位都做了精准还原，所有型钢的选型都符合结构受力计算要求，避免出现刚度过剩造成的材料浪费，也不会因刚度不足导致长期使用变形。
